Pipe pprc: kenntnis der produkte + anwendung

Interessanterweise steht die Abkürzung PPRS (Pollution Prevention Resource Center) für Resource Center zur Verhütung von Umweltverschmutzung, das für Polypropylenrohre (PPR - English, PP - Russian), die auch als Ecoplast bezeichnet werden, durchaus geeignet ist.

Solche Rohrleitungen werden hauptsächlich für Warm- und Kaltwasserleitungen sowie für Heizkreise in Innenräumen verwendet. Darüber hinaus kann PPR verstärkt und integriert sein, wodurch der Zweck unter Berücksichtigung der Temperaturbetriebsart festgelegt wird. Diese Arten werden im Folgenden beschrieben. In diesem Artikel wird auch das Video angezeigt.

Triff die Pfeifen

Arten

• Alle Polypropylenrohre sind zusätzlich zu ihrem Querschnitt durch die Fähigkeit der Wände unterteilt, dem Druck und der Temperatur des strömenden Fluids standzuhalten., und dafür gibt es die Bezeichnung: PN mit Zahlen, die die Dichte angeben.
• PN10 ist für die Versorgung von kalten Ochsen bis zu 20 ° C (kurzzeitige Temperatur von 45 ° C) ausgelegt, wobei der Arbeitsdruck 1 MPa (10 kg / cm) nicht überschreitet²). Der Außenteil PN10 kann 20 mm bis 110 mm betragen, während der Innendurchmesser 16,2 bis 90 mm beträgt. Die Dicke der Wände, die im Bereich von 0 bis 1,9 mm bis 10 mm liegt, hängt auch vom Rohrabschnitt ab.

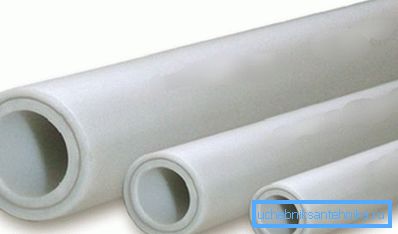

• PN20-Rohrinstallationsgeräte werden Universalrohre genannt, da sie sowohl für kaltes als auch für heißes Wasser verwendet werden können, wenn die konstante Erwärmung 80 ° C nicht überschreitet. Dies ist nicht nur für die Warmwasserversorgung, sondern auch für das Heizen durchaus akzeptabel. Die Wände dieses PPR können bis zu 2 MPa (20 kg / cm) standhalten²) und meistens mit Aluminiumfolie verstärkt. Der Außenteil PN20 kann 20 mm bis 110 mm betragen, während der Innendurchmesser 10,6 mm bis 73,2 mm beträgt, und die Wandstärke hängt von dem Querschnitt ab, der von 16 mm bis 18,4 mm reicht.

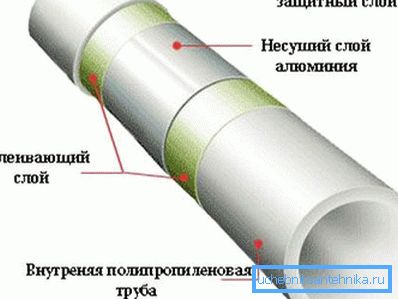

• PN25 besagt, dass Produkte mit Aluminiumfolie oder Glasfaser verstärkt sind, und zeigt auch an, dass die konstante Temperatur des Kühlmittels 95 ° C erreichen kann, was jedoch sehr selten vorkommt. Solche Rohre werden normalerweise für Zentralheizungen verwendet und ihr Preis ist der höchste unter den Analogen. Die Wände von PN25 sind für einen konstanten Druck von 2,5 MPa (20 kg / cm) ausgelegt²) mit einer Dicke von 4 mm bis 13,3 mm, Außendurchmesser von 21,2 mm bis 77,9 mm, Innendurchmesser von 13,2 mm bis 50 mm.

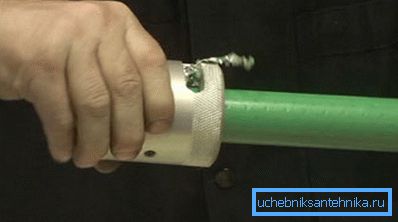

Hinweis In PN25 befindet sich die Verstärkungsschicht nicht in der Mitte, sondern näher an der Oberseite (die Wände des Innenrohrs sind dicker) und dies ist ein Hindernis beim Schweißen, da der Innendurchmesser der Kupplung mit dem Verstärkungsquerschnitt übereinstimmt. Daher muss die Folie entfernt werden, und die Anweisung empfiehlt, dies mit Hilfe des Rasierers zu tun, wie auf dem Foto oben gezeigt.

Was sind die Vorteile?

Der Hauptvorteil sind natürlich die hohen technischen Eigenschaften des PPRC-Rohrs und vor allem die Dauer der Betriebszeit, bei der die Mindestgarantie 50 Jahre beträgt, und einige Hersteller verdoppeln diese Zeit auf 100 Jahre!

Darüber hinaus erfüllt Polypropylen die europäischen WHO-Normen, da sich im Rohr keine Ablagerungen und Korrosion bilden. Dies bedeutet auch, dass der Wasserdurchtritt mit der Zeit nicht abnimmt.

PPR hat keine Angst:

• plötzliche Temperatur- und Druckänderungen;
• hat eine sehr geringe Wärmeleitfähigkeit (ein großes Plus für den Warmwasserbereiter und den Heizkreis);
• Und es ist auch ein guter Schalldämpfer - die zugeführte Flüssigkeit macht fast keinen Lärm.

Wenn wir Polypropylen mit Metall vergleichen, erfolgt die Installation der PP-Rohrleitung dank der einzigartigen Technologie des Schweißens mit einem elektrischen Lötkolben etwa zehnmal schneller. Die geringe Masse der Rohre erlaubt die Installation alleine, und die korrosionsbeständige Oberfläche macht die externe Wartung der Rohrleitung fast vollständig unmöglich.

Montagearbeit

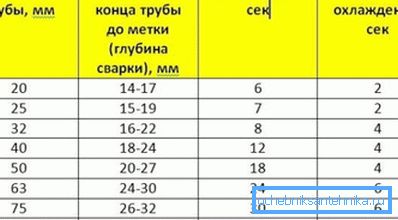

Damit sich die Schweißverbindung als homogen herausstellen kann, müssen Sie das Rohr und die Verbindung für eine bestimmte Zeit an der heißen Spitze des Lötkolbens halten, was Sie in der Tabelle oben sehen können. Somit wird der am häufigsten vorkommende Durchmesser (20 mm) mit einem Lötkolben bei einer Temperatur von 270 bis 280 ° C für 5 bis 6 Sekunden erhitzt. Dann werden beide Elemente abrupt aus der Düse gelöst, zusammengefügt und weitere 2-3 Sekunden gehalten (mehr ist möglich), um das Löten zu fixieren.

Es ist sehr wichtig, dass das Rohr für eine bestimmte Entfernung in das Fitting geht, wenn es flach geht, dass die Verbindung brechen kann. Wenn es zu tief ist, stößt das Ende des Rohrs an die Wand des Fittings und wird flach, wodurch der Durchsatz verringert wird. Die Tabelle gibt auch die Landetiefe beim Löten an, zum Beispiel für denselben PPR von 20 mm beträgt dieser Abstand 1,4 mm bis 1,7 mm, und für einen größeren Querschnitt ist das Löten tiefer.

Hinweis Alle Lötkolben sind für eine maximale Temperatur von 300-350 ° C ausgelegt, arbeiten jedoch nicht bei Höchstgrenzen. Für das Schweißen einer Rohrleitung bei Raumtemperatur und darüber sind also 270 bis 280 ° C ausreichend, und es werden mehr heiße Modi benötigt, wenn das Schweißen im Freien (Wind) oder bei niedrigeren Temperaturen stattfindet.

Das Löten der Polypropylen-Pipeline ist viel praktischer in Blöcken als nur ein Element gleichzeitig. Wenn Sie zum Beispiel den Kessel von der Kaltwasserleitung aus erreichen müssen, werden entlang des Wegs Verbindungen zu Toilette, Badewanne und Waschbecken hergestellt. Daher ist es besser, alle T-Stücke zur Entkopplung zu löten und die fertige Einheit dann zu installieren. Die gleichen Vorgänge sind für heiße Rohre zur Warmwasserversorgung oder Heizung geeignet.

Fazit

Bei allen Schweißarbeiten mit Polypropylenrohren können Sie selbst Hand anlegen, ohne auf einen Spezialisten zurückgreifen zu müssen, wenn Sie einen Lötkolben für PPR und theoretische Kenntnisse über die Installation solcher Rohrleitungen haben. Dies ist auch einer der Vorteile des PP - für die Installation müssen Sie nicht viel Übung und Spezialtraining hinter sich lassen - alles ist einfach und schnell erledigt, unterliegt jedoch den oben genannten Anforderungen. Viel Glück!
