Pipe ppm und seine funktionen

Das Hauptproblem der Stahlrohrleitung sind die nachteiligen Auswirkungen der Umgebung, die zu Korrosion führen. Um dieses Problem zu lösen, stellen Hersteller Rohre aus Polystyrol (PPM) her. In diesem Artikel werden wir untersuchen, welche Eigenschaften das Dispositionsrohr hat, und den Umfang dieses Produkts untersuchen.

Merkmale des Pipe-PPM

Allgemeine Informationen

Penopolimermineralnaya Schale für Rohre besteht aus geschäumtem Polymer, dem mineralische Füllstoffe hinzugefügt werden, die verwendet werden können als:

• Asche;
• Sand;
• Schlacken

Dank dieser Zusätze werden die Steifigkeit der Schale und die Festigkeit erhöht, was sie gegen mechanische Beanspruchung immun macht. Darüber hinaus ist die Besonderheit des Polyurethanschaums wasserdicht, kombiniert mit Dampfdurchlässigkeit.

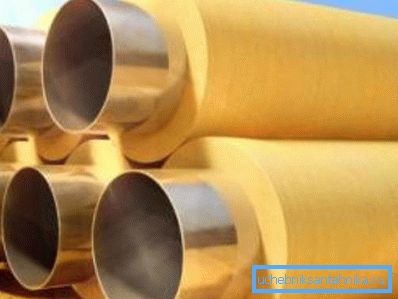

Hersteller setzen dieses Material von außen auf das Rohr.

Darüber hinaus enthält die Schale drei Schichten:

• Korrosionsbeständige Innenschicht - Dicke 5 - 10 mm.
• Direkt Wärmeisolierung.
• Schützende Deckschicht, die eine hohe Dichte aufweist. Ihre Dicke beträgt 10 - 15 mm.

Was das Rohr selbst betrifft, kann die Isolierung auf Produkte angewendet werden, die die Anforderungen von GOST 8731, 10704, 8733 und 20295 erfüllen. Das heißt, Dies können geschweißte oder nahtlose Rohre mit einem Durchmesser von 32 bis 820 mm und einer Länge von bis zu 12 m sein.

Beachten Sie! Die Länge der nicht isolierten Enden beträgt 150 mm mit einem Durchmesser von bis einschließlich 219 mm und 200 mm mit einem Durchmesser von 273 - 1020 mm.

Sie decken neben Rohren auch Isolierungen ab:

• Übergänge;
• Ellenbogen;

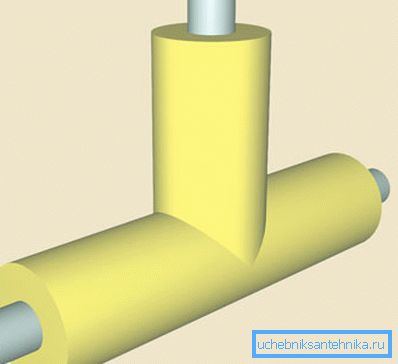

• T-Stücke zum Verbinden von Rohren sowie einigen anderen geformten Elementen.

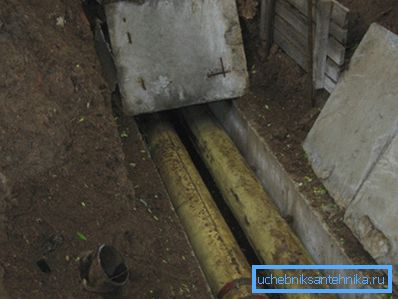

Rohre mit PPM-Isolierung werden häufig bei der Installation von Heizungsnetzen sowie in Warmwasserzuleitungen verwendet, bei denen es wichtig ist, die Wärmeenergie während des Kühlmitteltransports zu erhalten. Darüber hinaus wurden diese Rohre in SNiP 41-02-03 sogar als mögliche Option für die Verlegung eines Heizungsnetzes mit einer Kühlmitteltemperatur von nicht mehr als 140 ° C aufgenommen.

Alle Arten von Dichtungen sind erlaubt:

• U-Bahn-Kanal
• U-Bahn-Kanal;
• Über Grund

Es sei darauf hingewiesen, dass dieses Produkt von inländischen Experten entwickelt wurde, die klimatische und andere Merkmale berücksichtigten. Daher können wir sagen, dass dieses Produkt für den Einsatz in unserem Land geeignet ist.

Isolationseigenschaften

Die wichtigsten technischen Merkmale der PPM-Rohrisolierung sind nachfolgend aufgeführt:

Verdienste

Penopolimermineralnaya shell hat viele Vorteile gegenüber anderen Arten von Wärmeisolatoren für Wärmenetze. Dies liegt nicht nur an den Eigenschaften der verwendeten Materialien, sondern auch an den Konstruktionsmerkmalen, dank denen sie die grundlegenden Anforderungen des Betriebs in Heizungsnetzen erfüllt.

Insbesondere können folgende Punkte hervorgehoben werden:

• Das Material ist im Betrieb nicht "rissig".. Mit anderen Worten bleibt die Dicke des Wärmeisolators während des gesamten Lebenszyklus unverändert.
• Wasserabsorption Penopolimermineralnoy Shell ist viel niedriger als der gleiche Indikator für Mineralwolle.
• Die PPM-Isolierung hat eine geschlossene Zellstruktur und schützt die Stahlleitung zuverlässig vor Korrosion (vorbehaltlich der Verwendung eines zusätzlichen Korrosionsschutzes). Darüber hinaus besteht keine Notwendigkeit, ihn mit einer Kunststoff- oder Stahlhülle mit den eigenen Händen abzudecken.
• Der Wärmeleitfähigkeitskoeffizient dieser Isolierung ist um ein Vielfaches niedriger als der von nasser Mineralwolle.. Infolgedessen ist der Wärmeverlust durch Penopolymermineral-Isolierung viel geringer als durch Mineralwolle. Daher ist die Beschichtung unter realen PPM-Bedingungen wesentlich effektiver als die Isolierung von Mineralwolle-Rohren.
• Niedrigerer Preis, als auf einer solchen üblichen Art der Isolierung wie PUF.
• Beschichtung erhöht die Lebensdauer der Pipeline, Das ist mehr als 30 Jahre und senkt auch die Wartungskosten.
• Reduziert die Unfallwahrscheinlichkeit.
• Im Falle eines Lecks muss die Beschichtung nicht geändert werden., wie es trocknet und gleichzeitig die Eigenschaften behält.
• Erfordert keine Installation des DCS-Systems.

Nachteile

Da es keine idealen Materialien gibt, haben Rohre mit dieser Isolierung auch einige Nachteile, von denen die gravierendsten sind:

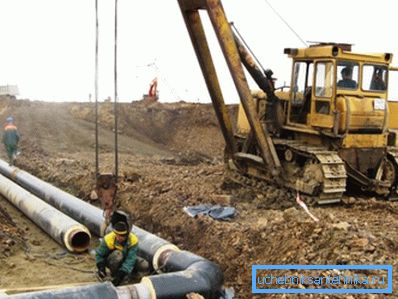

• Ein großes Gewicht, das zu ihrem Transport führt, ist mit zusätzlichen Kosten verbunden. Darüber hinaus beinhaltet die Anleitung für ihre Installation die Verwendung von Hebezeugen.
• PPM hat einen höheren Wärmeverlustkoeffizienten als PPU, da die Wärmeleitfähigkeit der Polymer-Polymer-Isolierung 10 bis 20 Prozent höher ist.
• Die Wärmedämmung von PPM ist nicht vollständig abgedichtet, daher muss die Rohrleitung mit einem Korrosionsschutzmittel weiterverarbeitet werden.

Beachten Sie! Der maximale Druck in der Rohrleitung aus Polyurethanschaumrohren sollte 2,5 MPa nicht überschreiten.

Fazit

Die PPU-Isolierung für Rohre hat eine Reihe von Vorteilen gegenüber anderen Arten von Wärmeisolatoren. Sie kann insbesondere für offene Systeme ohne zusätzliche Gehäuse verwendet werden. Aber die Hauptsache - es erlaubt Ihnen, Wärmeenergie des Kühlmittels mit minimalen Verlusten zu sparen, was die Hauptaufgabe jeder Isolierung ist.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
