Pipe 40x40: auswahl der knüppel für eine starke

Eine der Formen von geformten Rohren ist ein quadratisches 40x40-Rohr. Je nach Verwendungszweck und Anwendungsbereich haben diese Produkte unterschiedliche technische Eigenschaften, insbesondere Dicke und Gewicht. Die in diesem Artikel enthaltenen Anweisungen helfen Anfängern, die diese Metallkonstruktion mit eigenen Händen herstellen möchten, das Modell, das sie benötigen, aus dem gesamten verfügbaren Sortiment auszuwählen.

Technische Eigenschaften

Allgemeine Beschreibung

Rohr 40-40: Dicke von 2 mm und mehr wird im Gegensatz zu den runden Varianten dieser Produkte nicht für die Anordnung von Wasserrohren, Heizungssystemen und ähnlichen technischen Netzwerken verwendet.

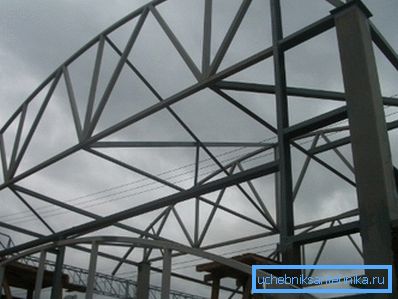

Der Haupteinsatzbereich ist die Installation von Metallkonstruktionen sowie die Verwendung als Hauptträgerelement beim Bau verschiedener Gebäude.

Das geformte Produkt weist die folgenden Konstruktionsmerkmale auf, die es von runden Rohren und vollständig gewalztem Metall unterscheiden:

• innerer leerer Raum;
• Versteifungen

Daher hat das 40-40 4 und 5 mm dicke Rohr folgende unbestreitbare Vorteile:

1. Hohe Biegefestigkeit
2. Gut beständig
3. Geringes Gewicht (z. B. ist das Gewicht eines Meters mit einer Länge von 40 x 40 x 2 um ein Vielfaches geringer als das Gewicht eines vollkörpigen Stückes ähnlicher Größe)

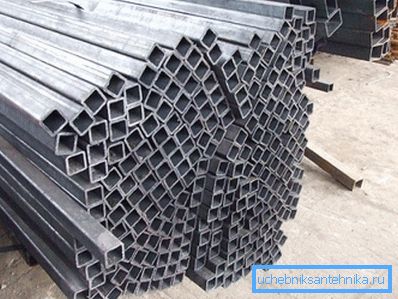

Aufgrund der oben aufgeführten Qualitäten ist es möglich, den Metallverbrauch von Konstruktionen deutlich zu reduzieren, ohne die Festigkeit zu beeinträchtigen. Dadurch ist es möglich, auf einem weniger massiven Fundament komplexere und höhere Gebäude zu bauen.

Beachten Sie! Aufgrund der Tatsache, dass eine geringere Menge des Ausgangsmaterials für die Herstellung des Profilrohrs verwendet wird, ist auch der Preis des Fertigprodukts niedriger als bei ähnlichen Teilen mit vollem Körper.

Als Rohstoffe werden meistens Stahlsorten unterschiedlicher Güte verwendet, die sich in der Festigkeit unterscheiden.

Rohr 40-40 3-5 mm Dicke wird durch die folgenden Technologien hergestellt:

• durch Walzen heißer Barren durch ein Walzwerk;
• durch Stanzen von Stahlblech und anschließendes Verschweißen einer Längsnaht.

Gewichtsparameter

Um die Festigkeit und andere notwendige Konstruktionsparameter der zukünftigen Metallkonstruktion korrekt berechnen zu können, ist es erforderlich, die Masse der einzelnen Elemente genau zu kennen.

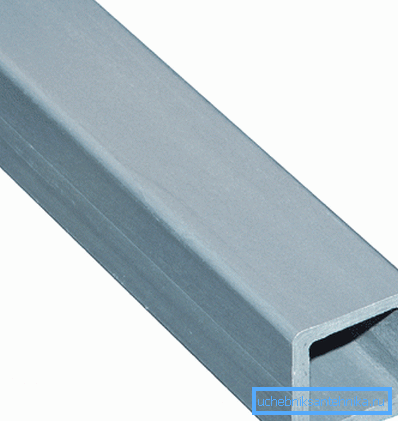

Schließlich kann ein Gewicht von 1 Meter eines 40x40x3-mm-Rohrs erheblich von einem ähnlichen Parameter in einem Produkt mit einer dickeren oder dünneren Wand abweichen, was Änderungen des zu erstellenden architektonischen Projekts erforderlich macht.

Zum Beispiel:

• Produktgewicht 40x40x1 - 1,21 kg (ein laufender Meter);
• Rohrgewicht 40x40x2 - 2,33 kg;
• Rohrgewicht 40x40x3 - 3,36 kg;
• Rohrgewicht 40x40x4 - 4,3 kg;
• die Masse des Teils 40x40x5 - 5,16 kg;
• Das Gewicht eines Teils beträgt 40x40x6 - 5,92 kg.

Beachten Sie! Die Länge der Produkte wird durch keine Bauvorschriften geregelt und ist vom Hersteller abhängig. Die meisten Hersteller bieten einen Service zum Schneiden von Profilrohren in Abschnitte der gewünschten Länge an, was den Transport, die Lagerung und die Installation erleichtert.

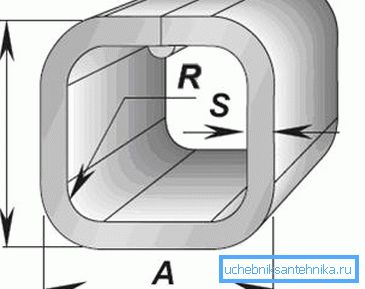

Staatliche Normen und Spezifikationen

Merkmale und Verbrauchereigenschaften von Profilrohren sind durch staatliche Normen und technische Spezifikationen, die durch die einschlägigen Dokumente festgelegt sind, die alle Hersteller einhalten müssen, klar geregelt.

Beispielsweise sollten sich das Gewicht eines 40-40-2-Rohrs, das von der Severstal Production Association hergestellt wird, und die Masse eines Produkts, das vom Samara Metallurgical Plant hergestellt wird, nicht unterscheiden.

Dies ermöglicht dem Endbenutzer, diese oder andere Produkte in einer Metallstruktur zu kombinieren, ohne die Eigenschaften jedes dieser Produkte zusätzlich zu kontrollieren und zu überprüfen.

Sie können diese oder andere Parameter erlernen, indem Sie die folgenden Richtlinien beachten:

• TU 14-2P-328-97 - für gebogene Stahlrohre mit elektrischer Schweißnaht;
• TU 14-157-95-2007 - für galvanisierte Stahlrohre mit quadratischem und rechteckigem Querschnitt, hergestellt durch Elektroschweißen;
• TU 14-105-737-2004 - für geformte elektrisch geschweißte Rohre aus Kohlenstoff oder niedriglegiertem Stahl, die in verschiedenen Industrien und in der Möbelproduktion verwendet werden.

Unterschiede zwischen Pipes nach GOST und TU

Das Vierkantrohrprofil mit Standardprofil von 40 x 40 mm ist unabhängig von der Wandstärke aus normalem Stahl gefertigt. Nur Methoden der sogenannten Desoxidation unterscheiden sich.

Auffallen:

• halbruhiger Stahl;
• ruhiger Stahl;
• kochender Stahl.

Diese Rohstoffparameter werden von GOST 380 und 1050 geregelt.

Die Hauptanwendungsbereiche der Rohrleitung entsprechen den staatlichen Normen:

• Herstellung von Metallstrukturen unterschiedlicher Komplexität;

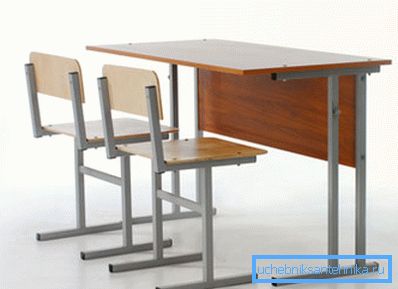

• Rahmen für Polstermöbel und andere Arten von Möbeln;
• in anderen Bereichen des Maschinenbaus und der Schwerindustrie.

Im Gegensatz zu den oben genannten Produkten ist das nach Vorgabe hergestellte Profilrohr etwa 10% schwerer. Die Wandstärke beträgt 5 bis 8 mm. Meist handelt es sich um Messprodukte (12 Meter lang), die jedoch, wie im vorigen Fall, im Produktionsprozess in Segmente der erforderlichen Länge geschnitten werden dürfen. Der Hauptunterschied besteht in geringeren Kosten.

Diese Art von Details wird am häufigsten verwendet für:

• Möbelherstellung;
• Herstellung verschiedener dekorativer Elemente für die Innenausstattung von Räumen;
• in der Landwirtschaft und einigen Industrien.

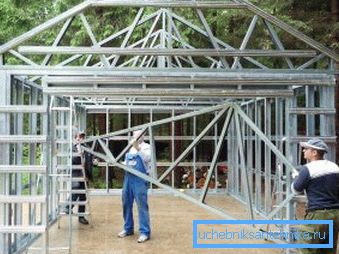

Unabhängige Herstellung von Metallkonstruktionen

Die Vorteile von Metallrahmen in der Konstruktion

Metallrahmen aus 40-40 mm Stahlprofilrohr haben viele Vorteile:

1. Niedriger Preis. Wie bekannt ist, hängen die Kosten einer bestimmten Konstruktion stark von den verwendeten Materialien und den verwendeten Bautechnologien ab. Die Schätzung für den Bau des Hauses auf der Rahmentechnologie wird um ein Vielfaches geringer sein als die gleiche Berechnung für das Gebäude, das auf klassische Weise gebaut wird.

Beachten Sie! Ein Holzrahmenhaus wird noch billiger sein, aber in diesem Fall leiden Festigkeit und Haltbarkeit.

1. Hohe Installationsgeschwindigkeit. Mit Hilfe eines Profilrohrs kann die Bauzeit eines Hauses nahezu halbiert werden.
2. Bei der Errichtung eines Gebäudes oder einer Struktur in Rahmentechnologie unter Verwendung eines Profilrohrs müssen keine "nassen" Bauprozesse (mit Ausnahme der Fundamentierung) durchgeführt werden.. Dies reduziert die Arbeitsintensität und verkürzt die Installationszeit.
3. Das Rahmengehäuse aus Profilrohr schrumpft überhaupt nicht. Daher können Sie sofort nach dem Bau der „Box“ mit dem Dekorieren beginnen.

Phasen und Merkmale der Arbeit

Der gesamte Prozess der Installation von Metallrahmen aus quadratischen Rohren kann auf drei Hauptschritte reduziert werden:

1. Die Länge der erforderlichen Länge wird vom Metallrohr aus gemessen und abgeschnitten. Dazu können Sie einen Gasschneider oder -schleifer verwenden (abhängig von der Wandstärke der Kaufteile).

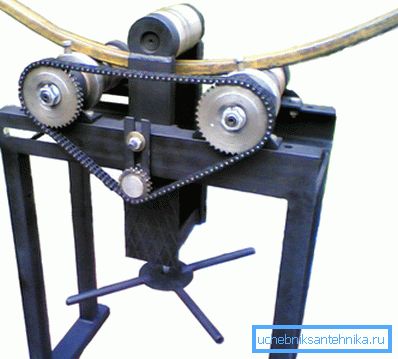

2. Wenn nötig, Rohre biegen. Dies ist notwendig, um ihnen den notwendigen Radius zu geben. Das Werkzeug ist hier ein manueller oder automatischer Rohrbieger zum Biegen von Rohren. Sie können die Sanitärinstallationen von der Wohnabteilung oder in einer speziellen Werkstatt kontaktieren, wo Sie auf spezielle Geräte angewiesen sind, ohne die Integrität ihrer inneren Struktur zu verletzen.
3. Die resultierenden Teile müssen zu einer einzigen Struktur verschweißt werden. Stellen Sie sicher, dass das fertige Produkt eindeutig der vorherigen Zeichnung entspricht.

Fazit

Quadratförmige Rohre sind ein hervorragendes Konstruktionsmaterial mit vielen Vorteilen. Damit das Endprodukt jedoch fest und haltbar ist, müssen Querschnitt und Wandstärke gewählt sowie die Festigkeit unter Berücksichtigung des Gewichts der Rohre berechnet werden. Ansonsten die mögliche Zerstörung der Struktur.

Weitere Informationen zum Bau von Gebäuden auf der Rahmentechnologie mit profilierten Metallstrukturen finden Sie im Video in diesem Artikel.
