Npvh-rohr: regulierungsdokumente und anwendungsmerkmale

Was sollte das Rohr NPVH gemäß GOST R 51613-2000 sein? Wo werden diese Rohre verwendet? Wie sind sie montiert? Hat das Material irgendwelche Eigenschaften, die bei der Installation berücksichtigt werden sollten? Versuchen wir, Antworten zu finden.

Wir studieren GOST

Überraschung Überraschung

Wir sind es gewohnt, dass bei der Installation von Sanitärinstallationen Rohre aus NPVH (nicht weichmacherhaltiges Polyvinylchlorid) hauptsächlich als Abwasserrohre verwendet werden. Gleichzeitig ist das Abwassersystem, das intern und extern ist, zum größten Teil selbstfließend.

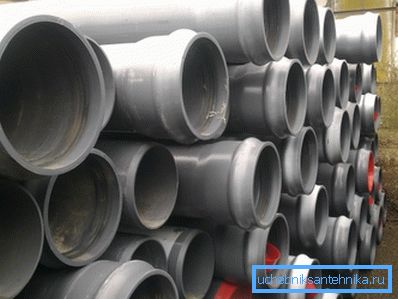

Das Studium der Zulassungsdokumente wird uns eine unerwartete Entdeckung bringen: GOST R 51613-2000 ist der einzige staatliche Standard, nach dem PVC-Rohre hergestellt werden. Darüber hinaus ist jedes entsprechend hergestellte Rohr ein Druckrohr.

Übrigens: Natürlich steht der Verwendung von Druckrohren beim Verlegen von Abwasser im freien Fluss nichts im Wege. Das einzige, was einen potentiellen Kunden oder Käufer verwirren kann, ist die übermäßige Dicke der Wände und dementsprechend nicht der niedrigste Preis.

Anforderungen

Der von der Norm formulierte Anwendungsbereich sieht ziemlich vage aus: Die Produkte sind für den Transport von Wasser einschließlich Trinkwasser und anderer flüssiger und gasförmiger Substanzen ausgelegt. Offensichtlich gibt es keine Hindernisse für die Verwendung von Rohren beim Verlegen von Abwasserkanälen.

Welche Regeln sollten also PVC-Abwasserrohre erfüllen?

• Der Arbeitstemperaturbereich reicht nur von 0 bis +45 Grad. Stoppen Sie, die Verwirrung hat bereits begonnen. Warum hat ein Rohrlager dann einen viel größeren Temperaturbereich? Stichwort - Druckkopf. Bei erhöhtem Druck wird der Kunststoff in der Kälte spröder und beim Erwärmen verformbar.
• Folgende Möglichkeiten zur Herstellung von Rohren:

• Ohne steckdose
• Mit einer Steckdose zum Verkleben.
• Mit einer Glocke unter der Gummiringdichtung. Bei der Montage von frei fließenden Abwassersystemen wird in der Regel eine solche Verbindungsmethode verwendet.

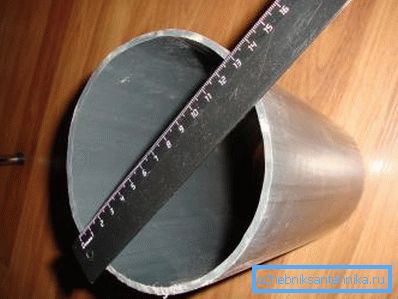

• Der in der Norm festgelegte Nenndurchmesser kann 10 bis 315 mm bei einer Wandstärke von 1,5 - 23,2 mm betragen. Jede Standardgröße entspricht mehreren SDR-Varianten (Standardmaßbeziehung). Je kleiner der SDR (errechnet sich als Bruch mit einem Durchmesser im Zähler und einer Wandstärke im Nenner), desto größer ist der Arbeitsdruck des Auslassrohrs.

Wir geben die Abhängigkeit des maximalen Arbeitsdrucks von der Wandstärke und dem SDR an, der für Abwassersysteme mit einem Nenndurchmesser von 110 mm am beliebtesten ist:

• Die Produkte werden in Längen von mindestens 4 und höchstens 12 Metern hergestellt.

Übrigens: Wie mit dem Kunden vereinbart, kann die Länge verkürzt oder (wenn das Transportproblem gelöst wird) erhöht werden.

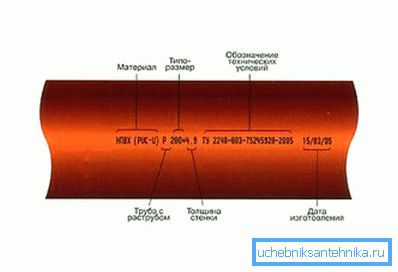

Wie werden PVC-U-Abwasserdruckrohre und andere PVC-Rohre markiert?

Die Bezeichnung muss enthalten:

1. Worttrompete;
2. Das Material, aus dem es hergestellt wird (PVC-100 für Polyvinylchlorid, ausgelegt für die maximale Beanspruchung der Rohrwand von 10 MPa und PVC-125 125 für 12,5 MPa);
3. Steckdosentyp (in seiner Abwesenheit - nicht angegeben);
4. SDR;
5. Bindestrich;
6. Nenndurchmesser;
7. Wandstärke;
8. Termin (trinken oder technisch);
9. Der Name des Standards.

Daher ist das Rohr mit der Markierung NPVH 125 R SDR17 225x13.4, das GOST R 51613-2000 trinkt, ein Produkt, das für die maximale Beanspruchung der Wände von 12,5 MPa ausgelegt ist; mit einer Glocke unter der Gummidichtung versehen; mit einem Verhältnis von Durchmesser zu Wandstärke von 17, mit einem Durchmesser von 225 und einer Wandstärke von 13,4 mm; bestimmt für trinkwasser.

Besonderheiten

Was ist zu beachten, wenn Sie das Abwasser mit PVC-Rohren und Formstücken mit den eigenen Händen verlegen?

PVC ist ein ziemlich zerbrechliches Material. Rohre sollten nicht mit Spannung und Biegungen installiert werden. starke schläge im arbeitsprozess sind ebenfalls nicht hinnehmbar.

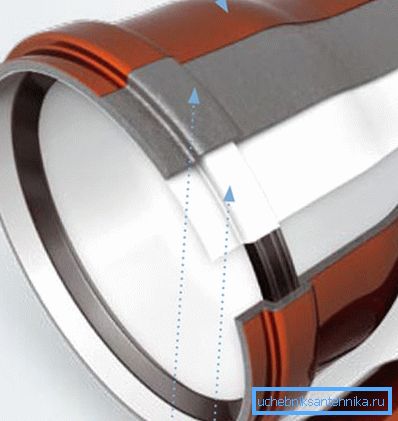

Im Gegensatz zu Gusseisen überspringt und verstärkt sogar PVC den Klang. In der Nachtstille wird Wasser von der Toilette bis zu den Nachbarn abfließen. Ein Teil des Problems wird im sogenannten Silent-Abwassersystem gelöst: Durch den mehrschichtigen Aufbau und die erhöhte Wandstärke wird der Lärm gut abgeschreckt.

Die Beständigkeit gegen hohe Temperaturen ist selbst in selbstfließenden Abwasserkanälen begrenzt. Wenn die Kühler in strengen Wintern gespült werden und die Temperatur des Kühlmittels das von SNiP 95C festgelegte Maximum erreicht, ist es besser, kein Wasser vom Kühler in den Abwasserkanal aus Kunststoff zu leiten.

Tipp: Wenn Sie nichts mehr zurücksetzen können, hilft ein einfacher Trick. Richten Sie den Strahl in die Badewanne und schalten Sie das kalte Wasser ein. Die Mischung, die in das Abwassersystem fällt, hat eine sichere Temperatur.

Was können Sie noch empfehlen, Sanitär-Fixierer für PVC?

• Bei der Montage von Steigleitungen müssen Rohre und Ausgleichsrohre mit Kragen unter dem Hals befestigt werden. Die Alternative besteht darin, die Steckdose in der Decke abzudichten.

• Bei der Montage der Muffenverbindungen muss auf die Innenseite der Muffe vor dem Dichtmittel ein Streifen Silikondichtmittel aufgebracht werden.. Die Anweisung bezieht sich auf die Tatsache, dass der Gummi im Laufe der Zeit austrocknet und seine Elastizität verliert; Dichtungsmittel verhindert Leckagen.
• Horizontale Abschnitte werden mit Aufhängungen oder Klemmen mit einem Durchmesser von höchstens 10 Durchmessern befestigt: 50 cm für ein 50-mm-Rohr usw.. Bei einer größeren Stufe kann das Rohr in 2-3 Jahren durchhängen und so Abschnitte mit einer gegenläufigen Neigung erzeugen.
• Das Schneiden von Kunststoff ist mit einer Metallsäge oder einem Schleifer mit einem Schneidrad besser. Eine Metallsäge mit großen Zähnen hinterlässt grobe Grate und kann bei Unachtsamkeit die Schneide spalten.

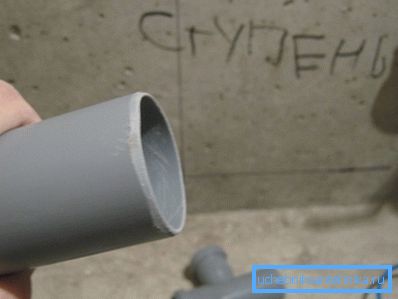

• Entfernen Sie die Fase von innen und außen, bevor Sie ein geschnittenes Rohr in die Muffe einsetzen.. Dies reduziert den Montageaufwand und verhindert zukünftig ein Blockieren.

Fazit

Wir hoffen, dass unsere Empfehlungen den Leser bei der Auswahl und der Selbstinstallation von Sanitäreinrichtungen unterstützen. Weitere Informationen finden Sie wie üblich im Video in diesem Artikel. Erfolge!
