Montage von kunststoffrohren - eine übersicht über die
Trotz der Tatsache, dass Metall-Kunststoffrohre ohne Beschädigung gebogen werden können, müssen sie manchmal mit Hilfe spezieller Verbindungselemente verbunden werden, die als Fittings bezeichnet werden. Mit ihrer Hilfe können Sie die Rohrleitungen miteinander und mit anderen Elementen des Systems verbinden: Messgeräte, Filter, Ventile und andere Knoten, die in das System aufgenommen werden können.
Verbindungsanforderungen
Unabhängig davon, welche Art von Armatur verwendet wird, müssen alle wichtigen Anforderungen erfüllt sein:
| Zuverlässigkeit | Die Verbindung von Metall-Kunststoff-Rohren mit Fittings muss dauerhaft sein, da an diesen Stellen die meisten Probleme während des Betriebs auftreten. Es ist sehr wichtig, alle Technologieanforderungen zu erfüllen, da Lecks meistens auf unsachgemäße Installation zurückzuführen sind. |
| Einfachheit | Je zeitaufwändiger die Verbindung ist, desto größer ist die Wahrscheinlichkeit einer Heirat. Wir berücksichtigen nur die Optionen, die zu Hause funktionieren können, ohne die Haltbarkeit und die Qualität der Verbindungen zu beeinträchtigen. Wählen Sie je nach den Eigenschaften Ihres Systems die eine oder andere Option aus. |
| Angemessene Kosten | Der Preis einiger moderner Optionen ist recht hoch, so dass dieser Faktor auch nicht übersehen werden sollte, insbesondere wenn Sie eine große Anzahl von Befestigungselementen benötigen, da dieser Teil der Kosten einen erheblichen Teil der Gesamtkosten ausmachen kann. |

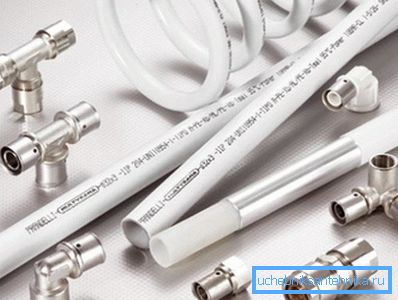

| Rohrverschraubung | Es ist sehr wichtig, Fittings zu wählen, die ideal zu Ihrem Rohrdurchmesser passen. Dies liegt daran, dass die Wandstärken verschiedener Hersteller variieren können. Einige Hersteller von Rohren produzieren Bauteile und Komponenten. Dies ist eine ideale Option, um qualitativ hochwertige Arbeit zu garantieren |
Arten von Produkten und ihre Unterschiede

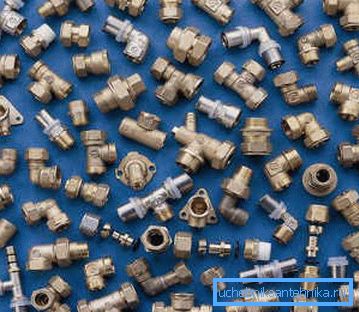

Es gibt mehrere Möglichkeiten, Knoten auf dem Markt zu verbinden: Wir werden die drei beliebtesten und beliebtesten betrachten, die am häufigsten von Profis und von denjenigen verwendet werden, die selbst Hand anlegen (siehe auch den Artikel Formstücke für Kunststoffrohre und ihre Typen).
Gewindeanschlüsse
Diese Art von Verbindung wird auch als Kompression bezeichnet. Sie ist aus folgenden Gründen sehr verbreitet:
- Ein sehr einfacher Vorgang des Zusammenbaus des Systems, da keine speziellen Werkzeuge und Ausrüstungen erforderlich sind, genügt ein rozhkovy-Schlüssel der entsprechenden Größe.
- Die Möglichkeit, jedes Formstück zu verwenden, ist nicht eins, aber mehrere Male ist auch ein großer Vorteil. Die Hauptsache ist, alle Verbindungen sorgfältig zu demontieren, um den Faden nicht zu beschädigen oder zu beschädigen.
Zu den Nachteilen gehören die folgenden Faktoren:
- Da alle Verbindungen regelmäßig überprüft und festgezogen werden müssen, sollte dieser Vorgang mindestens einmal im Jahr durchgeführt werden.
- Aufgrund der Notwendigkeit, solche Steuerelemente steuern zu können, können sie nicht in Fußbodenheizungssystemen und geschlossenen Hohlräumen verwendet werden.
Anweisungen für die Arbeit sind wie folgt:
- Rohre werden in Stücke der gewünschten Länge geschnitten.

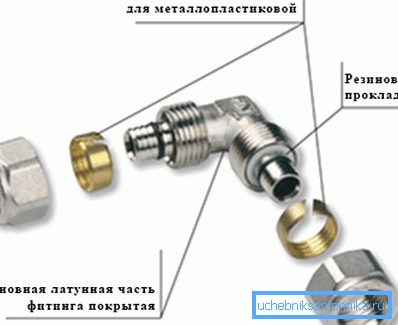

- Eine Mutter und ein Ring werden auf das Rohr gesetzt.
Beachten Sie! Der Schnitt muss glatt sein, und seine Kante wird entweder mit einem speziellen Gerät oder einer Datei behandelt. Dies gewährleistet zuverlässige Verbindungen.
- Außerdem werden alle Knoten sorgfältig zusammengefügt, und die Mutter wird festgezogen. Es ist wichtig, dass die Elemente entlang des Gewindes laufen. Der Knoten ist auf das charakteristische leichte Knistern festgezogen, seien Sie nicht zu hart, um eifrig zu sein, da Sie das Rohr beschädigen können.
Pressbeschläge

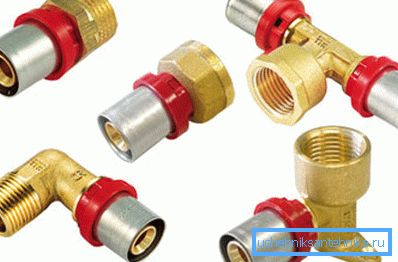

Der Anschluss von Metall-Kunststoffrohren mit Pressfittings hat folgende Eigenschaften:
- Hohe Festigkeit aller Verbindungen, wodurch sie sowohl in geschlossenen Hohlräumen als auch in Fußbodenheizungssystemen eingesetzt werden können.
- Einfache Installation und hohe Leistung.
- Es ist erwähnenswert, dass Sie für die Zusammenarbeit mit dieser Produktgruppe ein spezielles Werkzeug zum Crimpen benötigen, dessen Kosten sehr hoch sind.
- Jedes Element kann nur einmal verwendet werden.
Die Arbeiten werden wie folgt ausgeführt:
- Das Rohr wird in Stücke des gewünschten Durchmessers geschnitten, sowohl innere als auch äußere Fasen werden an den Enden entfernt.
- Die Hülse wird aus dem Fitting entfernt und auf Unversehrtheit geprüft.
- Als nächstes wird das Rohr vollständig eingeführt, seine Position lässt sich leicht an den Kontrolllöchern überprüfen.

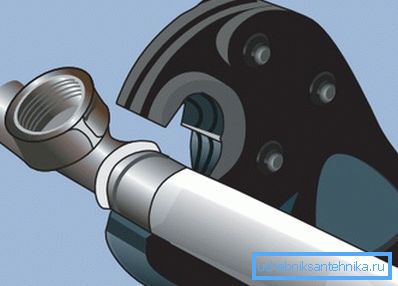

- Mit einem Spezialwerkzeug wird die Baugruppe bis zum Anschlag festgeklemmt.
Beschläge drücken
Diese Option wurde erst vor kurzem eingeführt, hat jedoch aus verschiedenen Gründen bereits große Beliebtheit bei Käufern gefunden:
- Da Sie kein spezielles Werkzeug verwenden müssen, können Sie alle Arbeiten unabhängig voneinander ausführen, während die Installationsgeschwindigkeit sehr hoch ist.
- Der Workflow ist sehr einfach, weil das System sehr sorgfältig durchdacht ist.
- Jedes Element kann entfernt und bei Bedarf wiederverwendet werden.
Der einzige wesentliche Nachteil sind die relativ hohen Kosten.
Beachten Sie! Nach der Installation müssen die Verbindungen mindestens 3 Stunden lang gehalten werden, damit die Dichtungsringe die Form eines Rohrs annehmen.
Die Arbeiten werden wie folgt ausgeführt:
- Zunächst werden die Rohre geschnitten, wobei besonders auf den Schnitt zu achten ist - jede Ritzung kann den Dichtring beschädigen.
- Das Rohr ist vollständig eingeführt, seine korrekte Position kann durch ein spezielles Sichtfenster überprüft werden.
- Mit Hilfe einer Spannmutter wird die Verbindung fixiert, mit nur einer halben und manchmal sogar einer viertel Umdrehung.
Fazit
Für welche Option Sie sich auch entscheiden, es ist wichtig, sich an die Arbeitstechnologie zu halten, da die Zuverlässigkeit und Haltbarkeit der Verbindungen direkt davon abhängt. Das Video in diesem Artikel hilft Ihnen, einige der Prozessmerkmale noch besser zu verstehen (siehe auch den Artikel Formstücke für Kunststoffrohre: Typen, Geräte, typische Probleme).
