Mögliche größen von metall-kunststoffrohren und deren

Metallrohre werden häufig in Sanitärinstallationen eingesetzt. Mit ihrer Hilfe werden Wasserversorgung, Heizung und Abwasserleitungen verlegt. Es werden Produkte mit verschiedenen Durchmessern verwendet, deren Reichweite wir in diesem Artikel besprechen werden.

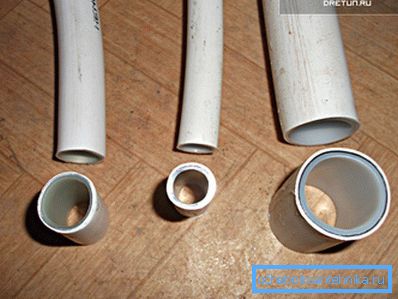

Unterschiedliche Durchmesser von Metallrohren

Allgemeine Bestimmungen

Schauen wir uns zunächst die Struktur der betreffenden Produkte und ihre charakteristischen Merkmale an.

Struktur

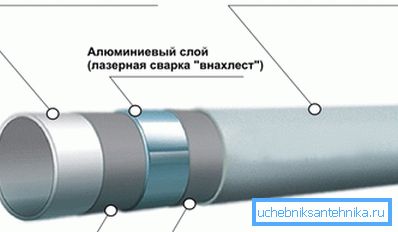

Metallrohr 20 mm im Querschnitt

Die Struktur des betreffenden Produkts ist einfach:

  1. Interne Polymerschicht in Kontakt mit der Flüssigkeit.
  2. Haftschicht.
  3. Aluminium, das dem Rohr die notwendige Steifigkeit und Festigkeit verleiht.
  4. Wieder die Klebeschicht.
  5. Äußere Polymerschicht, die Aluminium vor Kontakt mit der äußeren Umgebung schützt.

Eine solche Struktur garantiert mehrere wichtige Vorteile, die die Metall-Kunststoff-Rohre bei der Installation von technischen Systemen für Privathäuser und Wohnungen so beliebt machen.

Verdienste

Beachten Sie die Eigenschaften von Metallrohren:

  • Beständigkeit gegen korrosive Prozesse. Was ist wichtig für Produkte, die ständig mit Wasser in Kontakt kommen.
  • Hohe Durchlässigkeit aufgrund der glatten Innenbeschichtung.

Tipp: Beim Verbinden von Kunststoffprofilen mit Metall ist es wünschenswert, spezielle Filter im Fugenbereich zu installieren. Dadurch werden Rost und andere Rückstände vom alten bis zum neuen Teil der Pipeline vermieden.

  • Annehmbare Festigkeitseigenschaften, die denen herkömmlicher Modelle aus Polypropylen oder Polyethylen weit überlegen sind.
  • Hohe Temperaturbeständigkeit, die den freien Einsatz von Kunststoffrohren im Heizungssystem ermöglicht. Beispielsweise sind Polyethylen-Modelle aufgrund der niedrigen Temperaturschwelle für solche Zwecke grundsätzlich nicht geeignet.

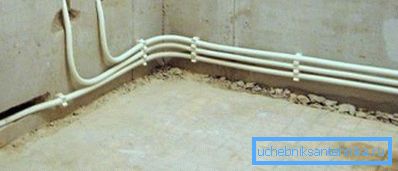

Foto der Metall-Kunststoff-Rohrleitung der Heizungsanlage
  • Erschwinglicher Preis. Selbst die teilweise Verwendung von Kunststoff im Produktionsprozess kann die Produktkosten erheblich senken.
  • Geringes Gewicht. Ermöglicht die Einschränkung einfacher Anhänge und belastet das Fundament des Gebäudes nicht zusätzlich.
  • Ökologische Reinheit. Erfüllt alle notwendigen Hygienestandards.
  • Einfach zu bedienen. Für die Durchführung des Schneidens von Metall-Kunststoff-Rohren und die Installation ihrer Verbindungen sind keine besonderen Fähigkeiten erforderlich.

Tipp: Für die Konstruktion von Metallrohren wird empfohlen, ein spezielles Werkzeug zu verwenden - die Taste drücken. Damit wird der Prozess viel einfacher und schneller.

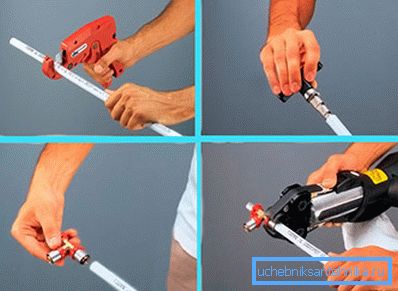

Grafische Anweisungen, um die Verbindung mit der drückenden Taste herzustellen
  • Lange Lebensdauer, Nummerierung Jahrzehnte, vorbehaltlich der Einhaltung aller Betriebsregeln.

Abmessungen

Die Durchmesser der betrachteten Produkte sind sehr unterschiedlich, da bei Wasserversorgungssystemen am häufigsten Proben mit einer Größe von 15 bis 50 mm verwendet werden, für Abwasser jedoch 32 bis 150 mm. Die Markierung von Kunststoffrohren erfolgt jedoch normalerweise in Zoll. Schauen wir uns also dieses ungewöhnliche Längenmaß an.

Tipp: Bei der Auswahl der Rohre wird empfohlen, den Innendurchmesser zu berücksichtigen, der mit zwei Buchstaben „DU“ - „Nenndurchmesser“ bezeichnet wird. Das Äußere kann aufgrund der unterschiedlichen Wandstärken sehr trügerisch sein.

Zoll

Um genau zu sein, dann 1 Zoll = 25,4 mm. In der Praxis gilt in Rohrleitungen die folgende Beziehung:

Zoll Millimeter
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Seien Sie daher nicht überrascht, wenn ein Installateur oder Verkäufer in einem Fachgeschäft den Durchmesser als eine Sekunde oder drei Viertel beschreibt. Übersetzen Sie einfach die Größe in das Metriksystem, und Sie können leichter navigieren.

Zum Verbinden von Abschnitten unterschiedlicher Größe wird ein spezieller Kalibrator verwendet.

Polymermanometer für Metallrohre

Technische Parameter für verschiedene Durchmesser

Metallrohr MP 16x2 mm 1 m zu einer Spule gerollt

Die Änderung des Querschnitts beeinflusst die Parameter der Produkte auf verschiedene Weise:

Parameter Bedeutungen
Abschnitt, cm 1.6 2 2.6 3.2 4
Sehen Sie 1.2 1.6 2 2.6 3.3
Umformschichtbreite, cm 0,2 0,2 0,3 0,3 0,35
Masse Schnittlänge von 100 cm kg 0,115 0,17 0,3 0,37 0,43
Das Volumen von einem Meter, l 0,113 0,20 0,314 0,531 0,855
Zulässige Erwärmung bei einem Druck von 10 bar überMit Von 0 bis 95
Zulässige Erwärmung bei einem Druck von 25 bar überMit Von 0 bis 25
Temperaturgrenze überMit 135
Begrenzungsdruck bei maximaler Erwärmung, bar 10
Zerstörerischer Druck beim Erhitzen bis zu zwanzig Grad Celsius, bar 94 87 88 76 67
Glätteindex 0,069
Wärmeisolationskoeffizient W / m K 0,431
Festigkeitsanzeige, N / 10 mm 71
Festigkeitsindikator für Aluminiumschweißen, N / mm2 58
Keine Verformung bei Erwärmung auf 20 überC für sechzig Minuten, MPa 5,7 5,09 5.42 5.11 4,83
Keine Verformung bei Erwärmung auf 95 überC für sechzig Minuten, MPa 3.29 3.02 3.17 3.02 2,94
Keine Verformung bei Erwärmung auf 95 überC für hundert Stunden, MPa 2,92 2,68 2,82 2,69 2,61
Keine Verformung bei Erwärmung auf 95 überC für tausend Stunden, MPa 2,56 2,35 2,51 2,43 2.3
Widerstand gegen Querbruch, N 2870 3040 3250 3420 3560
Haltbarkeit in Bezug auf die Einhaltung aller Betriebsstandards, Jahre Ein halbes Jahrhundert
Kleinster Biegeradius mit Armen, cm 8 10 11 16 55
Der kleinste Biegeradius bei Verwendung spezieller Ausrüstung, cm 4,5 6 9,5 12,5 18
Metallrohre 32 mm haben eine Lebensdauer von bis zu fünfzig Jahren

Wie Sie sehen, sind viele Eigenschaften für jede Größe gleich und einige ändern sich radikal. Beispielsweise sind die Lebensdauer, die Haftfestigkeit der Schichten und der Wärmeleitfähigkeitskoeffizient bei dünnen Proben gleich wie bei dickeren.

Der Biegeradius und die Beständigkeit gegen Verformungen unterscheiden sich jedoch bereits bei verschiedenen Profilen erheblich: Das 16-mm-Metall-Kunststoff-Rohr kann den höchsten Belastungen standhalten.

Technische Eigenschaften eines Metallplastikrohrs von 16 mm besitzen die besten Festigkeitsindikatoren

Fazit

Rohre aus Aluminium und Kunststoff vereinen viele positive Aspekte von Metall- und Kunststoffprodukten und beseitigen deren Nachteile. Daher werden sie häufig in der Anordnung verschiedener Pipelines eingesetzt, was wiederum unterschiedliche Durchmesser erfordert.

Proben mit unterschiedlichen Durchmessern

Die Abmessungen der Abschnitte werden in Zoll gemessen und variieren in der Regel zwischen einer Sekunde und sechs Sekunden. Dieser Unterschied wirkt sich auch auf die technischen Eigenschaften der Produkte aus, die wir oben ausführlich beschrieben haben. Das Video in diesem Artikel enthält zusätzliche Informationen, die sich direkt auf die geprüften Materialien beziehen.
