Metallrohre für rohrleitungen sind immer noch ein würdiger

24-05-2018
Pfeifen

Mit dem Aufkommen der PP-Pipeline eilten viele dazu, Metall-Kunststoff-Rohren ein Ende zu setzen. Die Realität stellte sich jedoch als etwas anderes heraus - Metall-Kunststoff ist nach wie vor beliebt. Das vorgeschlagene Material wird sich nicht nur mit dem Vergleich von Rohren verschiedener Typen befassen, sondern es werden auch sehr spezifische Fragen angesprochen, beispielsweise die Installation von Metall-Kunststoff-Rohren für die Wasserversorgung.

Metall-Kunststoff-Klempnerarbeiten

Eigenschaften von Metall-Kunststoff-Rohren im Vergleich zu Metall- und Polypropylenanaloga

Momentan treten Metall- (Stahl- oder Kupfer-) Rohre in den Hintergrund, und es kommt darauf an, was Sie wählen müssen - Metall-Kunststoff- oder Polypropylen-Rohre für Rohrleitungen.

Mehrere Faktoren sprechen für die Metall-Kunststoff-Pipeline:

  • Haltbarkeit, Die garantierte Lebensdauer kann je nach Hersteller 30 Jahre betragen.

Beachten Sie! Wenn der Hersteller eine Lebensdauer von etwa 25 bis 30 Jahren angibt, bedeutet dies nicht, dass die Wasserversorgung nach dieser Zeit geändert werden muss. Sie können für 40 bis 50 Jahre verwendet werden, alles hängt von den Betriebsbedingungen und der Einhaltung der Installationstechnik ab.

  • Die Installation von Installationsrohren aus Metallrohren ist extrem einfach. Polypropylen ist jedoch auch nicht sehr schwer zu installieren;
  • Die Festigkeit ist auch bei starker Erwärmung höher als bei PP;
Festigkeitsänderung in Abhängigkeit von der Wassertemperatur
  • Metallrohre können gebogen werden, Infolgedessen verringert die Installation den Bedarf an Armaturen, und aufgrund der sanften Biegungen und des Widerstands gegen Wasserdurchfluss ist der Widerstand minimal;
Auf dem Foto - der Prozess des Biegens
  • Die innere Oberfläche des Materials ist nahezu perfekt glatt, Reibungsverluste sind minimal;
  • Rohre aus diesem Material können selbst das Einfrieren von Wasser ohne Beschädigung überstehen, obwohl es natürlich nicht darauf angesprochen werden sollte;
  • Sie haben keine Angst vor Korrosion, aber von innen „überwuchert“ es nicht mit der Zeit, wie es beispielsweise bei Stahlanaloga der Fall ist;
  • Die Kosten für Metallrohre für die Wasserversorgung sind gering. Die Kosten für einen laufenden Meter erreichen nicht einmal 100 Rubel;
  • Durch die hohe Betriebstemperatur können sie sowohl kaltes als auch warmes Wasser liefern. Wie für Propylen kann bei Metall-Kunststoff die Betriebstemperatur als ungefähr +95 ° C und ein Druck von etwa 10 bar angesehen werden.

Dieses Material hat jedoch mehrere Nachteile:

  • Bei übermäßiger Biegung kann die Wand einfach platzen.
  • Wenn die Rohre selbst das Wasser problemlos einfrieren, müssen höchstwahrscheinlich die während der Installation verwendeten Metallfittings für Rohre geändert werden.
  • Das Material ist nicht beständig gegen Öle und aggressive Chemikalien, es schränkt den Anwendungsbereich ein.
  • Ein unterschiedlicher Längenausdehnungskoeffizient der bei der Herstellung verwendeten Materialien kann in manchen Fällen zu Delaminierung führen, dh die Klebstoffschicht zwischen den Kunststoff- und Aluminiumschichten wird durch Temperaturspannungen zerstört.

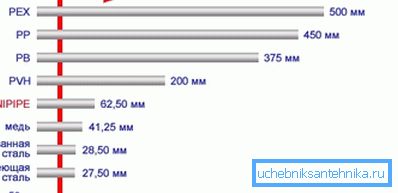

Der lineare Ausdehnungskoeffizient von Metall ist nicht der niedrigste

Weitere Informationen zur Metall-Kunststoff-Pipeline

Die aufgeführten Stärken und Schwächen vermitteln nur einen allgemeinen Eindruck dieses Materials. Damit die Lücken bestehen bleiben, ist es sinnvoll, Sanitärrohre näher zu betrachten.

Die Struktur des Metallrohrs, seine Typen

Der Hauptunterschied zwischen einer Metall-Kunststoff-Rohrleitung aus einem Metall- oder Propylenrohr besteht darin, dass sie aus separaten, miteinander verklebten Schichten besteht. Dies ist sowohl ein Vor- als auch ein Nachteil.

In einem Abschnitt besteht das Metallplastikrohr aus 5 Schichten. In der Mitte befindet sich eine Schicht Aluminiumfolie (genau deren Dicke bestimmt die Flexibilität und Stärke der Wand). Auf beiden Seiten wird die Folie in der Produktion mit Klebstoff beschichtet und mit einer Schicht aus vernetztem Pex-b-Polyethylen (innen und außen) verklebt.

Die Struktur der Metallpipeline

Beachten Sie! Als Optimum kann eine Foliendicke von ca. 0,3 - 0,5 mm angesehen werden. In diesem Fall verursacht die Installation von Rohrleitungen aus Metallrohren keine großen Schwierigkeiten, sie biegen sich leicht und behalten gleichzeitig eine ausreichende Festigkeit.

Der beschriebene Aufbau der Wand ist für alle Metall-Kunststoff-Rohrleitungen gleich. Die Unterschiede bestehen hauptsächlich in der Art der Vernetzung von Polyethylen, dem verwendeten Material, dem Arbeitsdruck usw.

Alle diese Daten können einfach durch Betrachten der Markierung der Pipeline erhalten werden:

  • Polypropylen (PP-R), Polyethylen (PE-R) und vernetztes Polyethylen (PE-X) können verwendet werden;
  • Die Heftmethode ist wie folgt gekennzeichnet: a - Pyroxid; b - Silan verwenden; c - Verwenden der Energie eines gerichteten Elektronenstrahls; d - mit Stickstoff. Der Preis für Pipelines unterscheidet sich je nach der verwendeten Methode nicht sehr stark.
  • Arbeitsdruck;
  • Außerdem wird angegeben, was genau transportiert werden kann (Trinkwasser, technische Flüssigkeiten usw.).
  • Am Ende steht die Chargennummer.

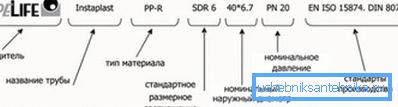

Markierungsbeispiel

Bei den Größen sind die gängigsten Durchmesser 16, 20, 26, 32, 40 und 50 mm. Die Wandstärke variiert von 2 mm (für Durchmesser 16 und 20 mm) bis 5 mm (für Durchmesser 50 mm).

Der Innendurchmesser von Metallrohren für die Wasserversorgung kann bestimmt werden, indem der Durchmesser der äußeren Doppelwandstärke weggenommen wird. Verwenden Sie zur Verteilung von Wasser in der Wohnung normalerweise keine Rohre mit einem Durchmesser von mehr als 32 mm.

Merkmale der gängigen Durchmesser der Metall-Kunststoff-Rohrleitung

Verbindungsmethoden

Wenn im Fall von Polypropylenrohren Löten verwendet werden kann, wird das Metall-Kunststoff-Rohr normalerweise entweder mit Pressfittings oder Pressfittings verlegt. Lediglich die Technologie ist etwas anders, die Armaturen für Metall-Kunststoffrohre bestehen aus Metall (Messing).

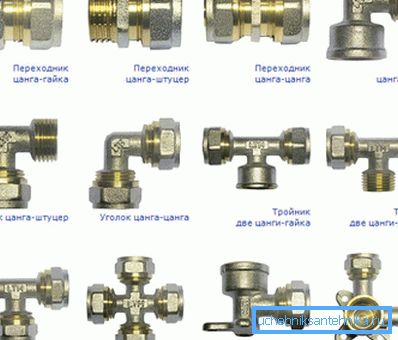

Arten von armaturen

Die Reihenfolge der Arbeiten am Rohranschluss ist etwas anders:

  • Bei Pressfittings werden eine Schiebemuffe und eine Bördelung verwendet. Diese Verbindung gehört zur einteiligen Klasse. Die Verbindung kann auch einfach unter Druck gesetzt werden.
  • Kompressionsverschraubungen können auf Wunsch zerlegt werden. Experten raten jedoch dazu, die Verschraubung vollständig zu ändern. Das heißt, die Steckerkategorie kann zugeordnet werden.

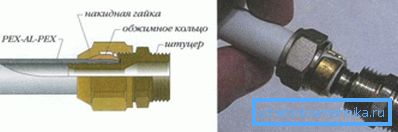

Verbindung mit Klemmverschraubungen

Ein anderes Merkmal der Verbindung von Kunststoffrohren kann die Tatsache sein, dass die Verbindungen offen bleiben sollten. Selbst wenn die Technologie beobachtet wurde, bleibt die Gefahr eines Auslaufens bestehen.

Technologie zur Arbeitsausführung

Bei der Verbindung von Metall-Kunststoff-Wasserrohren ist es schwierig, einer Methode den Vorzug zu geben. Daher werden wir beide berücksichtigen.

Bei Klemmfittings wird in dieser Reihenfolge gearbeitet:

  • Nachdem das Rohr markiert wurde, werden die Grate gereinigt. Außerdem wird die Fase am Ende des Rohrs entfernt. Die Kalibrierung wird durchgeführt, um die Querschnittsgeometrie wiederherzustellen.

Beachten Sie! Es ist besser, eine spezielle Schere oder einen Cutter zum Schneiden zu verwenden. Natürlich können Sie auch das normale Sägen von Metall abtrennen, aber es besteht die Gefahr der Rohrverformung.

Zum Schneiden ist es besser, einen speziellen Fräser zu verwenden.
  • das Fitting wird geschmiert, eine Überwurfmutter und ein Spaltring werden auf das Rohr aufgesetzt (in dieser Reihenfolge);
  • Das vorbereitete Rohr wird darauf gelegt. Für die Dichtheit der Verbindung ist es sehr wichtig, dass das Ende des Rohrs mit dem Flansch an der Armatur bündig ist.
  • Danach zieht die Überwurfmutter ein und dreht sich zuerst mit den Händen und dann mit dem Schlüssel. Es ist wichtig, dass Sie die Verbindung nicht zu fest anziehen. Wenn Sie keinen Drehmomentschlüssel haben, können Sie sich durch die Tatsache führen lassen, dass bei angezogener Mutter bis zum Anschlag 1-2 Gewindegänge sichtbar bleiben. Die Installation von Metall-Kunststoff-Rohren mit eigenen Händen unter Berücksichtigung der aufgeführten Installationsvorschriften ist garantiert langlebig.

Wenn eine Pressverbindung verwendet wird, wird nur eine Pressenzange benötigt. Das Rohr wird vollständig in das Fitting eingeführt (Sie können zu den Steuerungsfenstern navigieren). Dann wird das Metallteil der Armatur mit einer Zange gequetscht und die Dichtheit der Verbindung ist gewährleistet.

Presszangen mit Druckverbindung

Im Falle eines Schiebebeschlags sieht die Anweisung folgendermaßen aus:

  • Das Rohr wird wie oben beschrieben vorbereitet.
  • der verschiebbare Teil des Fittings wird auf die Rohrleitung aufgesetzt, die Rohrleitung wird aufgeweitet;
  • dann passt es ganz auf den Choke;
  • Danach gleitet der bewegliche Teil mit speziellen Zangen auf das Rohr. Durch die sehr starke Kompression wird eine Dichtheit der Verbindung erreicht.
Das Schema der Verwendung nadvizhnogo Anpassung

Zusammenfassend

Metall-Kunststoffrohre halten ihren Marktanteil fest, hohe Betriebseigenschaften, niedrige Kosten und einfache Montage tragen dazu bei. Nachdem Sie diesen Artikel gelesen haben, wissen Sie, wie Sie Metall-Kunststoff-Rohre für das Wasserversorgungssystem unabhängig anschließen, und die Arbeit an der Anordnung des Wasserversorgungssystems bereitet keine besonderen Schwierigkeiten.

Das Video in diesem Artikel zeigt mehrere Möglichkeiten zum Verbinden von Metall-Kunststoff-Rohren.
