Lüftungsventilatorrohr

Um zu verhindern, dass das Belüftungssystem viele Probleme bereitet, müssen Sie es mit allen erforderlichen Vorrichtungen und Vorrichtungen ausstatten. Eine dieser wichtigen Komponenten ist die Fun Pipe. Dieses Element ist für einen Großteil verantwortlich, von dem in dem Artikel die Rede sein wird. Wir werden auch darüber sprechen, wie man die Fun-Pipe lüftet.

Wofür ist ein Lüfterrohr?

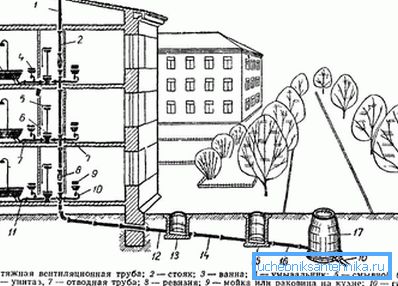

Ein derartiges Element des Abwassersystems wie ein Lüfterrohr wird nicht immer benötigt. Nach den geltenden Bauvorschriften ist es nicht erforderlich, sie auf ein oder zwei Etagen zu bauen. Wenn das Stockwerk des Hauses mehr als 2 ist, muss das Trichterrohr unbedingt installiert werden.

Darüber hinaus sollte dieses Element des Abwasserkanals vorhanden sein, wenn

• im haus mehr als ein badezimmer oder badezimmer.
• Bei der Installation der Steigleitung des Abwassersystems wird ein Rohr mit einem Durchmesser von 50 mm oder weniger verwendet.
• Wenn sich im Haus eine Sanitäreinheit befindet, die eine gleichzeitige Einleitung einer großen Wassermenge in den Abwasserkanal erfordert (z. B. wenn sich im Haus ein Pool befindet).

Tipp! Die Installation dieses Elements ist auch wünschenswert, wenn das Haus mit einem autonomen Abwassersystem ausgestattet ist. Wenn beispielsweise die Abwasserbehandlung mit einem Klärgrube durchgeführt wird, sollte die Belüftung mit einem Trichterrohr erfolgen.

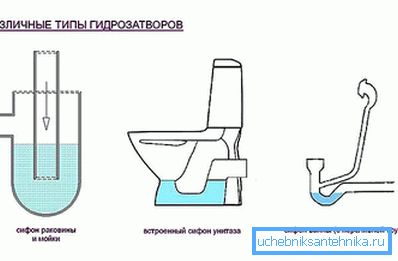

Und warum brauchen wir eine solche Belüftung? Beim Ablassen des Wassers im Abwassersystem wird ein abgelassener Druck erzeugt. Wenn das Volumen gleichzeitig ankommender Abläufe klein ist, wird die Druckdifferenz durch Siphons (bzw. Wasser) kompensiert. Bei einem großen gleichzeitigen Abstieg entsteht jedoch ein Vakuum in den Rohren. Dadurch wird das Wasser aus dem Siphon abgesaugt, wodurch unangenehme Gerüche entstehen können.

Um die Entstehung eines Vakuums zu verhindern, muss der Luftstrom von außen sichergestellt werden, um den Druck auszugleichen. Zu diesem Zweck wird das Lüfterrohr montiert. Außerdem verhindert die Zugkraft, dass der Geruch in den Raum gelangt, selbst wenn das Wasser in den Siphons nach längerer Nichtbenutzung des Abwassersystems ausgetrocknet ist.

Geräte- und Installationstipps

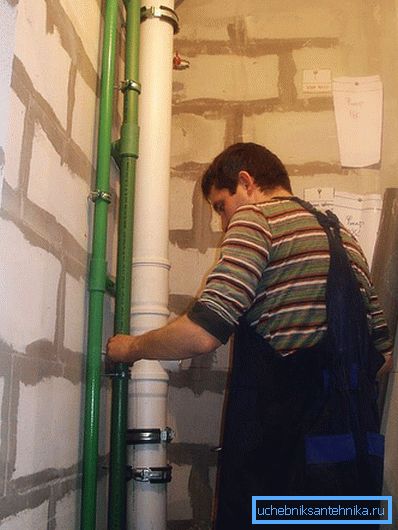

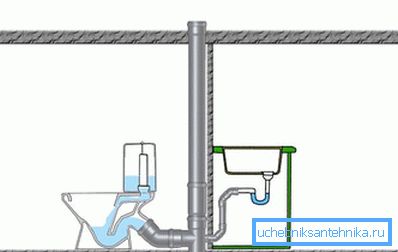

Um die Leistung des Kanalsystems zu verbessern und sich vor dem Eindringen von unangenehmen Gerüchen zu schützen, empfehlen Experten die Installation einer Ventilatorbelüftung auch in einstöckigen Häusern. Die Werke selbst erfordern keine besonderen Kenntnisse und Fähigkeiten und sind für sich alleine machbar. Das System der Ventilatorentlüftung selbst besteht aus folgenden Elementen:

• Der Lüftungskanal (es geht von der Steigleitung zum Dach, das Ventilatorrohr wird dort platziert). Ein solches Element sollte bei der Errichtung eines Hauses bereitgestellt werden. Wenn dies nicht der Fall ist, kann der Entzug der Ventilatorlüftung von Ihnen hohe finanzielle und physische Kosten verursachen.
• Anschließen von Rohren und Formstücken (sie sind zum Anschließen an die Abwasserleitung erforderlich).
• Die Spaßpfeife selbst.

Beim Erstellen eines Belüftungssystems unter Verwendung eines Trichterrohrs sollten Sie die folgenden Empfehlungen von Experten beachten:

• Das Wichtigste ist, dass der Durchmesser des Lüfterrohrs dem Querschnitt des Steigrohrs entspricht. Experten empfehlen auch die Verwendung derselben Art von Materialien (Polymer oder Gusseisen). Wenn Sie kein Gusseisenrohr herstellen möchten (dieses Material ist ziemlich schwer und nur schwer zu installieren), müssen Sie einen Gummiadapter als Verbindungselement verwenden.
• Es dürfen mehrere Fun Pipes angeschlossen werden. Gleichzeitig müssen Abwasserkunststoff-T-Stücke mit einem Winkel von 45 Grad verwendet werden.
• Es ist auch erlaubt, die Richtung des Lüfterrohrs zu ändern (unter Verwendung der gleichen T-Stücke). Gleichzeitig muss der Ort der Richtungsänderung über dem obersten Hygieneknoten liegen.
• Einige Bereiche der Lüfterbelüftung können horizontal verlaufen. In diesem Fall ist es erforderlich, einer leichten Neigung zum Austritt von Gasen standzuhalten, sie sollte 0,02% betragen.

Experten empfehlen auch, die Anforderungen einzuhalten, die direkt an das Lüfterrohr selbst gestellt werden. Unter ihnen sind die wichtigsten:

• Wenn Sie das Lüfterrohr auf das Dach bringen, müssen Sie den Empfehlungen für seine Höhe über dem Dach folgen. Dieser Indikator sollte im Bereich von 30 bis 50 cm liegen.
• Wenn das Haus über einen Dachboden verfügt, der zu Wohnzwecken genutzt wird, sollte das Rohr auf 3 Meter angehoben werden.
• Um zu verhindern, dass Gerüche aus dem Abwassersystem durch Fenster und einen Balkon in den Raum gelangen, muss der Abstand der Rohrleitung zu diesen Elementen mindestens 4 Meter betragen.
• Sie sollten auf die Isolierung der Steigleitung achten oder sie durch beheizte Räume lassen.
• Da meistens Kunststoffrohre zur Anordnung der Ventilatorbelüftung verwendet werden (aufgrund der einfachen Installation), müssen sie vor mechanischen Einwirkungen geschützt werden. Wenn Rohre durch Böden und Dacheindeckungen geführt werden, werden Metallhülsen verwendet.
• Wenn Ihr Haus mit einem Kaminsystem ausgestattet ist, ist die Installation eines Ventilatorrohrs in demselben Lüftungskanal nicht zulässig.
• Um Insekten und kleinen Schmutz vor dem Eindringen in das Abwassersystem zu schützen, sollten Sie den Abfluss des Rohrs mit einem Gitter versehen.

In einigen großen Häusern können sich mehrere Sanitärbereiche in verschiedenen Gebäudeteilen befinden. Um das Dach nicht mit zahlreichen Rohren zu stapeln, ist es in diesem Fall möglich, alle Steigrohre zu einer Ventilatorbelüftung zu kombinieren. Es ist am besten, Verbindungen im Dachgeschoss herzustellen. Dies geschieht unter Verwendung von Abwasserteilen mit dem gleichen Durchmesser wie das Rohr. Vergessen Sie nicht die Steigung in Richtung der Abgase.

Fehler bei der Erstellung von Lüfterlüftung

Lüfterbelüftung ist eine einfache Kommunikation, die jeder bedienen kann. Aber hier machen einige Eigentümer von vorstädtischen Immobilien Fehler. Hier sind die häufigsten:

• Viele Besitzer von Privathäusern haben Schwierigkeiten, ein Trichterrohr durch das Dach zu verdrahten. Um sich nicht mit dem Durchschneiden des Lochs, dem Anbringen einer Metallhülse und dem Befestigen des Rohrs selbst zu beschäftigen, sorgen sie für Belüftung des Dachgeschosses. Ein solches System wird seine Aufgabe nicht effektiv bewältigen können. Alle Gase aus dem Abwasser sammeln sich auf dem Dachboden und dringen dann mit Sicherheit in das Haus ein.
• Da das Rohr nicht auf das Dach gebracht werden soll, wird es von vielen Eigentümern an der Außenwand installiert. Diese Konstruktion trägt zur Bildung großer Kondensatmengen bei.
• Um den Auspuff zu erhöhen, montieren Sie häufig eine Windfahne auf einem Trichter. Eine solche zusätzliche Konstruktion trägt nicht nur nicht zu einer größeren Belastung bei, sondern verhindert auch häufiger den Abfluss von Gasen aus dem Abwassersystem. Außerdem wird durch die Schaufel die Bildung von Kondensat erhöht, das in den Abwasserkanal eindringen kann. Und im Winter kann das angesammelte Wasser einfrieren, den Durchmesser des Rohrs verringern und somit das Verlangen verringern.

Wenn ein Trichterrohr auf dem Dach angezeigt wird, liegt oft ein Fehler in seiner Position vor. Der Ausgang sollte sich nicht unter dem Überhang befinden. In diesem Fall besteht die Gefahr, dass das Rohr durchschneidet, wenn Schnee oder Eis schmilzt.

Septische Belüftung

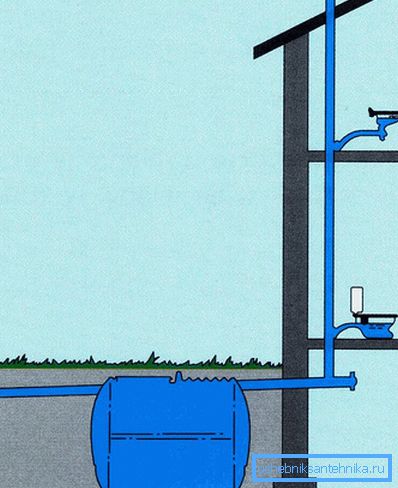

Wenn Ihr Landhaus mit einem autonomen Abwassersystem ausgestattet ist (ein Klärgrube ist installiert), muss es auch mit einer Belüftung ausgestattet sein. Auch während der Installation oder dem Bau der Kläranlage ist es erforderlich, in ihrem oberen Teil eine Öffnung für die Installation des Lüftungsrohrs vorzusehen.

In der Regel werden dazu Kunststoffrohre verwendet. Sie sind leicht und bereitet keine Schwierigkeiten bei der Installation. An der Öffnung im Deckel des Abwassertanks ist ein Gehäuse angebracht, dessen Querschnitt mindestens 100 mm betragen muss.

Das obere Ende der Belüftung sollte höher sein als ein Mann. Darüber hinaus muss das Loch vor dem Eindringen von Schmutz und Insekten geschützt werden. Dafür ist es besser, den Ausgang mit einem Gitter auszustatten. Es ist auch erwünscht, die Belüftung vor dem Eindringen von Regenwasser zu schützen, für diese Montage eines Schutzkegels.
