Kupplungen für pnd von rohren und andere verbindungsarten

Was sind die Kupplungen für Rohre aus HDPE (Niederdruckpolyäthylen)? Haben verschiedene Arten von Armaturen bestimmte Merkmale? Welche anderen Möglichkeiten als gekoppelte Verbindungen können Rohre sein?

Lass es uns herausfinden.

Kupplungen

Liste von

Lassen Sie uns alle Arten von Kupplungen auflisten, die für Polyethylen-Rohrleitungen verwendet werden.

• Kompressionsverschraubungen - faltbar mit Gummiringdichtungen. Beim Anziehen mit einem Anschlagring dehnt die Überwurfmutter die Dichtung aus; das wiederum haftet fest an dem Rohr und dichtet die Verbindung ab.
• Elektrogeschweißte Kupplungen für Rohre PND - eine Art permanente Verbindung, in der die angrenzenden Flächen der vom Hersteller vorinstallierten Heizspirale erwärmt werden. Durch die Verwendung von elektrisch geschweißten Anschlüssen können Sie auf einen Lötkolben verzichten: Sie müssen lediglich ein 12-Volt-Kontaktpaar von einem Abwärtstransformator oder einer Batterie anlegen und einer bestimmten Heizdauer standhalten.

Neugierig: Kürzlich umgerüstete Schweißtransformatoren mit Barcode-Leser. Beim Lesen der Markierungen erhalten sie Informationen über Spannung, Aufwärmzeit und Kühlung der Armatur.

Diese Informationen sind jedoch in der Bezeichnung und in der für das visuelle Lesen verfügbaren Form vorhanden.

Die Stärke der Verbindung bei einem Elektrofusionsverfahren ist einem massiven Rohr nicht unterlegen. Der einzige gravierende Nachteil dieser Beschläge ist der recht hohe Preis. Wir geben Einzelhandelspreise für die gängigsten Größen von geraden Kupplungen, ohne den Durchmesser zu verändern.

• Ausgestellte Verbindungen wird ausschließlich für die Installation von frei fließendem Abwasser verwendet. Druckkopf-PND-Rohre mit Durchmessern von 50, 110 und 150 mm sind mit den Kanalarmaturen der entsprechenden Standardgrößen voll kompatibel und werden häufig anstelle der üblicheren PVC-U-Rohre verwendet. Der Grund liegt in den viel besseren akustischen Eigenschaften von Polyethylen: Dicke und elastische Wände löschen die Geräusche der Kanalisation fast vollständig ab.

Montage

Wie werden die Rohre mit Hilfe einer Klemmverschraubung angeschlossen?

1. Die Pfeife wird mit einem speziellen Messer beschnitten. In seiner Abwesenheit können Sie die übliche Bügelsäge mit der nachfolgenden Bearbeitung der Kante mit einer Feile verwenden. Der Schnitt muss genau senkrecht zur Längsachse sein.
2. Die Fase wird von der Innen- und Außenseite des Rohrs entfernt. Es ist besser, einen Kalibrator für diese Arbeit zu verwenden, aber im Extremfall reicht ein scharfes Messer aus. Ziel ist es, zu verhindern, dass der Kolben die Gummidichtung ausbeult oder verschiebt.

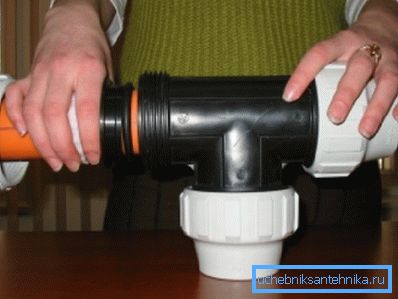

3. Die Überwurfmutter, die Klemm- und Druckringe und die ringförmige Gummidichtung werden nacheinander auf das Rohr aufgesetzt, wonach das Ende in das Kupplungsgehäuse eingeführt wird.
4. Ringe und eine Mutter werden von Hand an den Rand getrieben und gedreht.

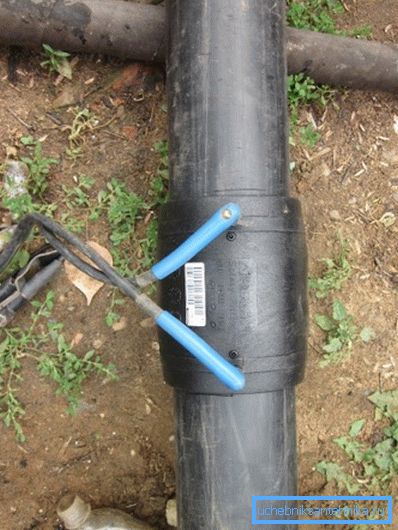

Wie ist das Schweißen von HDPE-Rohren mit einem elektromuftovy-Verfahren?

1. Das Rohr wird gefingert und vom Müll gereinigt.
2. Nach dem Einsetzen in die Armatur werden die Kontakte für die in der Markierung angegebene Zeit mit Strom versorgt.
3. Zum Zeitpunkt der Abkühlung behält die Pipeline vollständige Immobilität bei.

Und wie sieht es mit der Installation von Abwasser mit Kupplungen mit Gummidichtungen aus?

Die Feinheiten sind nur zwei.

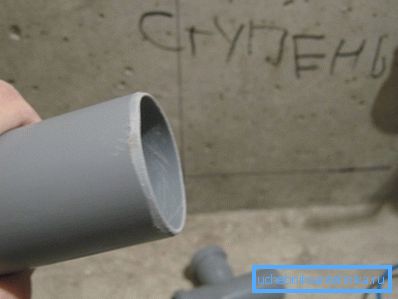

1. Die äußere Fase wird vom Rohrende entfernt. Diese Arbeit kann mit einem scharfen Messer ausgeführt werden: Polyethylen lässt sich leicht schneiden.

Übrigens: Im Gegensatz zu Polypropylen kann die Mühle nicht zum Schneiden und Anfasen aus einem Polyethylenrohr verwendet werden. Dieser Kunststoff hat einen niedrigeren Schmelzpunkt und fließt nur mit der Erwärmung, die bei der Schleifbearbeitung unvermeidlich ist.

1. Eine einfache Anleitung hilft, den Aufwand für die Montage der Verbindung zu reduzieren: Etwas Seife (flüssig oder normal) sollte auf das Dichtungsmittel aufgetragen werden.

Probleme

In einigen Fällen beginnen die Kompressionskupplungen zum Verbinden der HDPE-Rohre unter Druck zu fließen. Der Grund ist immer derselbe - der falsche Build.

Anstatt alle Ringe auf das Rohr zu legen, wird es mit einer losen Überwurfmutter in das Fitting eingeführt. Zusammen mit der schlechten Kantenbearbeitung führt dies dazu, dass das Rohrende nicht in die Ringdichtung passt, sondern an dieser anliegt.

Die Lösung des Problems liegt auf der Hand: Es reicht aus, die innere Fase zu entfernen und die Verbindung wieder herzustellen, um die Position der Dichtung zu kontrollieren.

Alternativen

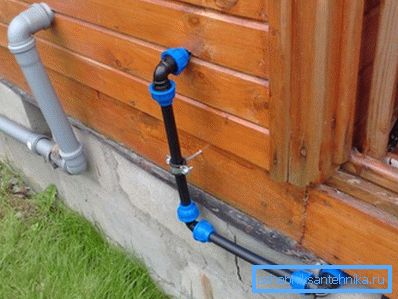

Kann bei der Installation einer Wasserleitung aus Polyethylen auf die Kupplung verzichtet werden?

Stumpfschweißen

Bei der Montage von Rohrleitungen mit geringem Innendruck wird das manuelle Stumpfschweißen mit einem primitiven Lötkolben durchgeführt - einem flachen Heizelement mit Teflonbeschichtung.

Nach dem Aufheizen auf 210–220 ° C werden die Rohrenden angedrückt und nach dem Aufschmelzen vereinigt. Nach dem Abkühlen und Abziehen des Grats (aus der Schmelznaht extrudiert) erreicht die Festigkeit einer solchen Verbindung 60 bis 80% der Festigkeit eines festen Rohrs.

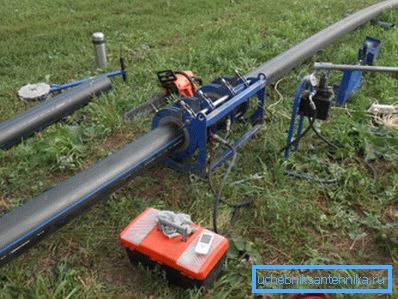

Allerdings: Für Druckwasserleitungen wird dringend empfohlen, Lötkolben mit mechanischer Ausrichtung und kontrollierter Schließkraft zu verwenden.

Armaturen für vernetztes Polyethylen

Bei der Installation von Wasserversorgungssystemen wird neben dem üblichen Polyethylen häufig das sogenannte vernetzte verwendet. Durch die einfache Modifikation seiner Moleküle bilden sich nicht nur sequentielle, sondern auch Vernetzungen, was die Wärmebeständigkeit und mechanische Festigkeit des Polymers dramatisch erhöht.

Eine der Eigenschaften, die das Nähen diesem Kunststoff verleiht, ist das mechanische Gedächtnis. Bei Verformung kehrt das Rohr schnell in seinen ursprünglichen Zustand zurück.

Diese Eigenschaft wird bei der Installation mit Hilfe von Verschraubungen verwendet:

1. Das Rohr dehnt sich mit Hilfe eines speziellen Werkzeugverlängerers aus.
2. Der Fitting wird in die Steckdose gesteckt.
3. Das verengte und zuverlässig an die Verbindung gepresste Rohr wird zusätzlich durch einen Kragen daran fixiert.

Fazit

Wir hoffen, dass das Material, das dem Leser angeboten wird, ihm helfen wird, die für seinen Fall am besten geeignete Installationsmethode zu wählen.

Wie immer enthält das Video in diesem Artikel weitere thematische Informationen. Erfolge!
