Kupferrohre und formstücke: detaillierte materialübersicht

Kupferprodukte sind eine ausgezeichnete Option für die Organisation praktisch jeder Pipeline.

  1. Erstens, weil die Autobahn aus solchem ​​Material wahrscheinlich lange dauern wird - weil Kupfer nicht verrottet und nicht rostet.
  2. Zweitens bilden sich auf der Oberfläche des Kupfers keine schädlichen oder toxischen Wucherungen.
  3. Drittens verschlechtert sich das Material nicht aufgrund von Temperaturschwankungen und ist stark genug. Da sich Kupfer beim Erwärmen oder Abkühlen ausdehnt und zusammenzieht, verringert es außerdem die Reibung im Inneren des Produkts. Dementsprechend erhöht sich die Lebensdauer und die Servicequalität der gesamten Linie aufgrund des fehlenden Verschleißes.

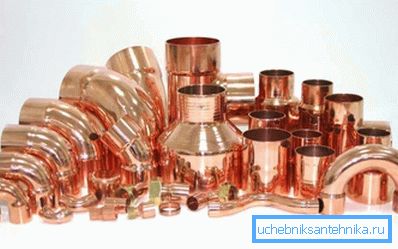

Armaturenprogramm

Trotz der offensichtlichen Vorteile kann jedoch nicht jeder solche Produkte in seiner Wohnung oder seinem Haus verwenden. Nur weil der Preis für Kupferelemente recht hoch ist.

Foto von Kupferrohren

Wenn das Budget dies zulässt, sollten Sie wissen, dass die Kupferleitungen für solche Zwecke erfolgreich verwendet werden können:

  • für Klempnerarbeit;
  • für Gasleitungen;
  • zum Heizen von Rohren;
  • für Klimaanlagen.

Denken Sie jedoch auch daran, dass Sie aufgrund der vielfältigen Anschlüsse für Kupfersysteme eine "Route" mit jeder beliebigen, auch sehr komplexen Konfiguration erstellen können.

Dies gilt auch für die Qualität der Verbindungen, da Kupferrohre und Formstücke auf ganz unterschiedliche Weise miteinander verbunden werden können. Es gibt Standard-Gewindeanschlüsse und Löten.

Kupferkupplung

Lassen Sie uns alles genauer betrachten.

Arten von armaturen

Es sei darauf hingewiesen, dass zunächst die Anschlüsse für Kupferrohrleitungen in zwei Haupttypen unterteilt werden - diejenigen, die für die Mehrfachmontage und -demontage mit eigenen Händen vorgesehen sind, und die, die nur einmal angebracht werden (siehe auch den Artikel Rohre und vernetzte Polyäthylenfittings) : technische Merkmale und Installationsmerkmale).

Das heißt, die erste Option eignet sich für die Reparatur der Rohrleitung und die zweite nur für ihre Primärbaugruppe.

Beispiel für ein Kompressionsprodukt

Kompressionsteile

Produkte sind Adapter mit einem Crimpring, der mit einem herkömmlichen Schraubenschlüssel festgezogen wird. Im Wesentlichen ist dies ein Teil, dessen Enden meistens in das Rohr eingeführt werden, und der Ring wird festgezogen und quetscht sozusagen die Hauptschnur um den Durchmesser des Fittings.

Bei einem Produkt können Enden mit unterschiedlichen Durchmessern vorhanden sein. Dadurch können problemlos Systeme unterschiedlicher Größe angeschlossen werden. In den meisten Fällen werden „Kompressionen“ für Heizungs- und Wasserversorgungssysteme verwendet.

Diese Teile können aus verschiedenen Rohstoffen hergestellt werden, nämlich:

Art des Ausgangsmaterials Besonderheiten
1    Messing Diese Option ist gut, aber Messing zeichnet sich durch eine kurze Lebensdauer aus, da es mit der Zeit brüchig wird (z. B. bei hartem Wasser).
2    Kupfer teile. Ausgezeichnete langlebige Armaturen, nur mit denen Sie bei der Installation sehr sorgfältig umgehen müssen. Es ist besser, die Muttern nicht zu stark anzudrücken und nicht zu fest anzuziehen - Kupfer kann sich verformen.
3    Metall-Kunststoff Man kann sagen, dass Metall-Kunststoff eine Art "goldenes Mittel" zwischen der Qualität des Produkts und seinem Preis ist. Diese Beschläge sind preiswert und recht gut geeignet.
4    Aus Stahl Stahlelemente werden lange und grundsätzlich mit hoher Qualität betrieben, haben aber ein Minus - sie haben Angst vor Korrosion.

Das sind die nützlichen Details.

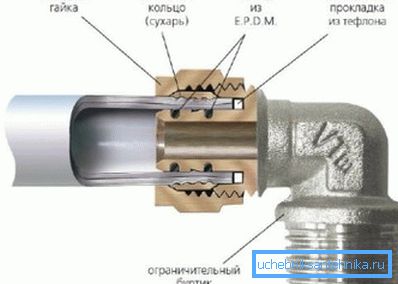

Das Prinzip des Kompressionsrings

Bitte beachten Sie, dass alle "Komprimierungen" einen großen Nachteil haben - die Dichte einer solchen Verbindung muss ständig überwacht werden. Tatsache ist, dass Crimpringe gewissermaßen innerhalb eines bestimmten Durchmessers fixiert sind, und wie bereits erwähnt, neigen Kupfersysteme dazu, sich unter dem Einfluss der Temperatur leicht zu verjüngen und auszudehnen.

In der Regel ist die Lücke in solchen Fällen klein - innerhalb eines Millimeters, aber für Wasserlecks (und vor allem für Gas) ist dies durchaus ausreichend.

Betrachten Sie nun die Anschlüsse zum Löten von Kupferrohren.

Kapillarprodukte

Diese Teile bestehen aus Kupfer und dienen dazu, Kupferbahnen mit anderen Metallen zu verbinden. In den Kapillararmaturen wurde zunächst Draht aus Kupfer, Zinn oder Silber gelegt, der mit einem Spezialbrenner geschmolzen wurde. Anschließend wurde das Produkt auf die Hauptleitungen gelegt. Es stellt sich heraus, dass das Lot sich abkühlt und alle Lücken zwischen dem Fitting und der Leitung füllt.

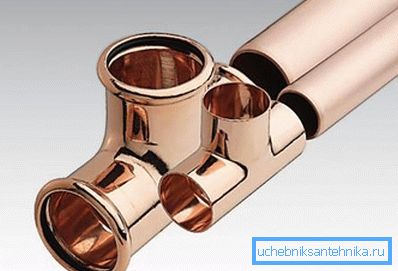

Kupfersystem Spitze

Diese Art der Verbindung ist aufgrund der hohen Dichtheit sehr langlebig.

Die Anschlüsse für Kupferrohre zum Löten sind in folgende Haupttypen unterteilt:

  1. An den Ecken von 90 und 45 Grad. Der Durchmesser der Enden des gleichen Produkts kann unterschiedlich sein. Darüber hinaus kann der Thread im internen und externen Bereich variieren.
  1. Tippen Sie auf. Hierbei handelt es sich um gebogene Adapter, die an den Kreuzungspunkten von Stammlinien um Kanäle gebogen werden.
  2. An gewöhnlichen T-Stücken und Kupplungen.

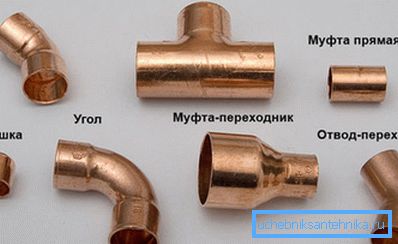

Gewindebohrer, Kupplungen und T-Stücke

Die nächste Art von Verbindungen.

Pressbeschläge

Tatsächlich ist dies ein Teil, das unter Druckeinfluss an den Rohren befestigt wird - es wird wiederum mit einer speziellen Presse erstellt. Das heißt, der Ring wird genommen, die Enden der "Spur" werden darin implantiert und der Ring wird um sie herum geklemmt.

Pressfittings für Kupferrohre sind relevant, wenn das Löten nicht durchgeführt werden kann. In diesem Fall wird das Verfahren als wesentlich zuverlässiger als die Kompressionsverbindung angesehen.

Achten Sie darauf, dass Sie die Ringe an den Kupferelementen sehr sorgfältig herausdrücken müssen. Kupfer, weil das Material weich ist und sich unter zu starkem mechanischem Druck verbiegen kann.

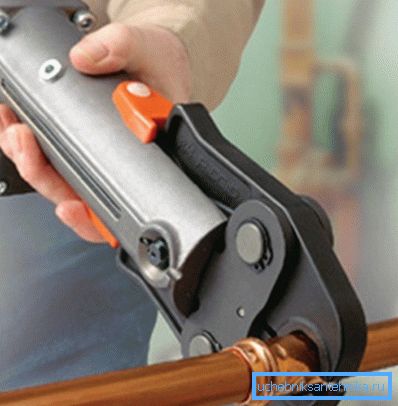

Krimpen Sie den Ring mit einer Presse

Und die letzte Option.

Gewindeteile

Standard-Gewindeanschlüsse für Kupferrohre werden hergestellt als:

  • Kupplungen,
  • tees
  • Kräne usw.

Das Hauptunterscheidungsmerkmal ist die Möglichkeit der mehrfachen Verwendung von Produkten. Sie können problemlos entfernt werden und dann wieder auf das Rohr gesteckt werden.

Die strukturelle Struktur ist sehr einfach - es ist tatsächlich ein Teil mit Innen- oder Außengewinde. Anweisungen für die Verwendung eines solchen Formstücks implizieren, dass sich an den Rohrenden, an die der Adapter angeschlossen werden muss, ein Gewinde befindet.

Gewindeteile für Kupferleitungen können sowohl aus Kupfer als auch aus jedem anderen Metall hergestellt werden. Wenn die Verbindung zum Beispiel aus Stahl oder Messing besteht, ist es besser, die Optionen zu kaufen, die eine Schutzschicht aus Zink oder Chrom haben.

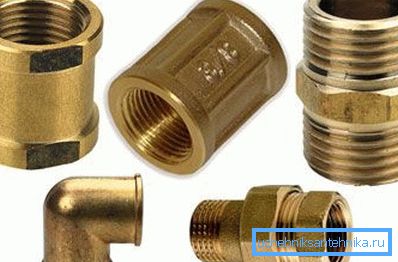

Gewindeelemente

Tipp: Versuchen Sie bei der Montage eines Systems mit Verschraubungen, diese zusätzlich abzudichten. Dies geschieht mit einem Kabel - es wird einfach vor dem Drehen auf den Faden gewickelt oder mit Hilfe von Silikon. Wenn der Adapter eine Gummidichtung hat, können Sie auf solche zusätzlichen Vorgänge ganz leicht verzichten.

Wickelturm

Was ich noch anmerken möchte, ist, dass die Gewindeadapter am besten mit derselben Marke wie die Rohre gekauft werden. Ansonsten kann es zu geringfügigen Schwierigkeiten beim Andocken von Elementen kommen. Tatsache ist, dass Fehler zwischen den Zeilen des Threads usw. auftreten können.

Kaufen Sie auch keine Rohre und Formstücke aus Kupfer zweifelhaften Ursprungs. Es ist besser, nicht nur Marken, deren Qualität sich bewährt hat, zu retten und zu vertrauen.

Fassen wir also zusammen.

Fazit

Wir haben detailliert untersucht, wo die Kupferrohre verwendet werden und welche Fittings für sie ausgewählt werden können. Wir hoffen, dass Sie nach der Lektüre dieses Testberichts wirklich hochwertige Elemente des Systems kaufen und eine dauerhafte Rohrleitung installieren können (siehe auch Artikel für PVC-Rohre: eine kostengünstige Option für die Installation der Kommunikation).

Wenn Sie mehr Informationen zu einem bestimmten Thema erhalten möchten, schauen Sie sich weitere Videos in diesem Artikel an.
