Kupferlöten: hochwertige technologie

Trotz der Beliebtheit moderner Kunststoffrohre gibt Kupfer seine Position nicht auf. Die physikalischen und chemischen Eigenschaften dieses Materials, die Vielseitigkeit und Haltbarkeit machen es für jeden Raum geeignet und die warme Farbe belebt jeden Standardraum. Nachdem Sie die grundlegenden theoretischen Regeln für das Löten von Kupferrohren beherrscht haben, können Sie auch ohne Erfahrung selbstständig mit den Aktivitäten beginnen.

Vorteile von Kupferrohren

Wenn Sie Kunststoff ablehnen und sich für das Kupfersystem entscheiden, können Sie zwar Geld verlieren, sich aber auch gegen mögliche Probleme versichern. Es sind wenige, aber zum ersten Mal passiert alles. Kupferrohre sind beständig gegen die negativen Einflüsse von Sonnenlicht. Lange Abschnitte "führen" nicht bei hohen Temperaturen und platzen nicht bei niedrigen Temperaturen, was bei Kunststoff nicht zu sagen ist (siehe auch Artikel zum Löten von Kupferrohren: Wir analysieren die Eigenschaften).

Die Herstellung von Kupferrohren bietet drei Optionen: massiv, halbfest und weich (gekennzeichnet mit R 290, R 250, R 220). Härte bedeutet Bruchfestigkeit. Für die Einrichtung eines Heizungs- oder Wasserversorgungssystems im Haus ist es praktisch und bequem, mit diesem zu arbeiten.

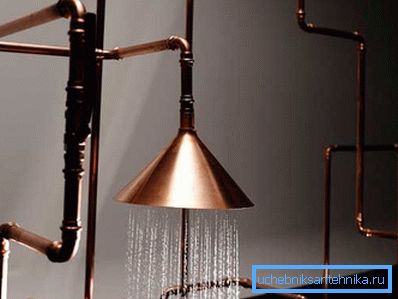

Sie halten dem Standarddruck in Haushaltsleitungen und einer Wassertemperatur von 95 ° C problemlos stand. Weiche Rohre sind extrem flexibel und können mit weniger Armaturen mehrmals gebogen werden, was ein originelles und unerwartetes Designelement sein kann.

Hast du die Materialien bereits gekauft?

Durch die Bereitstellung eines kontinuierlichen Arbeitsablaufs wird die erforderliche Anzahl verfügbarer Werkzeuge und Materialien ermöglicht:

• Stahlbürste oder Scheuerschwamm zur Vorbereitung der Außenfläche des Rohrs und des Innenformstücks;
• Flussmittelpaste (in fertiger Form verkauft) und Pinsel zum Auftragen;
• Lappen, um überschüssiges Flussmittel zu entfernen;

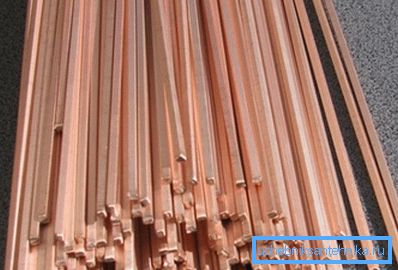

• Lot (erhältlich in Form von Stäben mit einem Durchmesser von 3 mm);

• Rohrschneider;
• Faskosnimitel oder Reibahle, wenn Sie noch ein Stück einer Scheibe oder Säge auf dem Metall und viele Grate schneiden müssen;
• Dorne und Kalibrierhülsen;
• Beschläge;
• ein Expander (mit Steckdose);
• Heizgeräte (was Kupferlöten).

Löttechnik

Unabhängig davon, was zum Erhitzen verwendet wird (eine Taschenlampe oder ein elektrischer Lötkolben), bleibt die Reihenfolge der Aktionen immer in etwa gleich.

Es wird empfohlen, in der folgenden Reihenfolge zu arbeiten:

• Schneiden Sie das Rohr in Stücke der gewünschten Länge.
• Reinige die Enden;
• Flussmittel anwenden;
• Erwärmen der Verbindung zum Schweißen von Lot;
• Lassen Sie die Masse abkühlen.

Wir löten sicher - wir erzielen schöne Ergebnisse

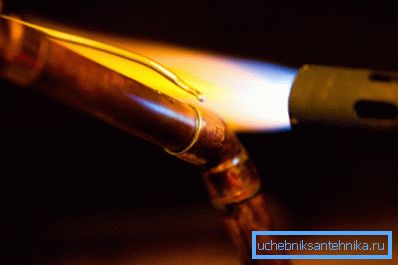

Bei der Frage des Lötens ist das Thema Sicherheit und Komfort vielleicht das überzeugendste Argument. Brenner mit offener Flamme arbeiten im Hochtemperaturmodus bis 1000 ° C, was mit einer erhöhten Gefahr verbunden ist: brennbare Gegenstände, flüchtige chemische Dämpfe, Verbrennungsgefahr - dies ist etwas ärgerlich.

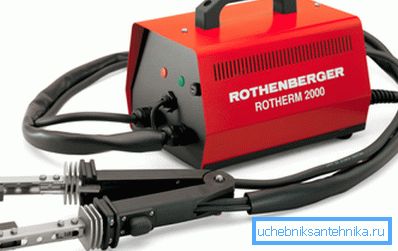

Die beste Option für komfortable Arbeitsbedingungen, insbesondere an schwer zugänglichen Stellen, wäre ein elektrischer Lötkolben für Kupferrohre. Es sieht aus wie Zangen, die ein Rohr umwickeln und es erhitzen.

In diesem Fall wird Weichlot verwendet (Zinn-Blei, Zinn-Kupfer und Zinn-Kupfer) und arbeitet bei einer Temperatur von weniger als 450 ° C. Die Technologie des Anschließens des Systems bleibt gleich und das Risiko des "Brennholzbruchs" nimmt ab.

Zwischen Armatur und Steckdose

Normalerweise wird ein Lötkolben verwendet, um mit dem Fitting zu arbeiten. Dies ist eine äußerst bequeme, sichere, zeitsparende (aber keine Geldbörse) Methode. Denn bereits in der Fertigungsphase wird üblicherweise ein niedrigschmelzendes Lot für den Tieftemperaturbereich in das Verbindungselement eingebracht.

Es bleibt nur noch, die vorbereiteten Elemente und Wärme zu kombinieren.

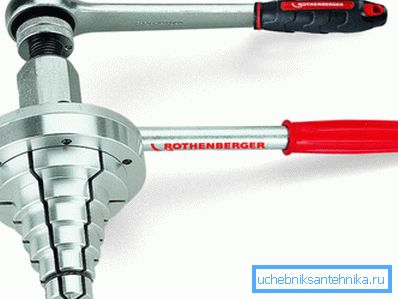

Eine wirtschaftlichere Option, aber nicht weniger Qualität, wird an die Steckdose gelötet, was einfach mit den eigenen Händen erledigt werden kann. Nachdem Sie einen Kopf mit dem entsprechenden Durchmesser auf dem Expander ausgewählt haben, setzen Sie ihn in das Rohrloch ein. Eine Umdrehung dreht den Hebel (der Konus dehnt sich aus und eine Buchse ist geformt).

Beachten Sie! Der maximale Abstand zwischen dem eingesetzten Rohr und den Wänden des Verbindungselements sollte 0,2 mm betragen. Andernfalls wird die Kapillarabsorption des flüssigen Lots gebrochen.

Vorbereitung der Oberflächen

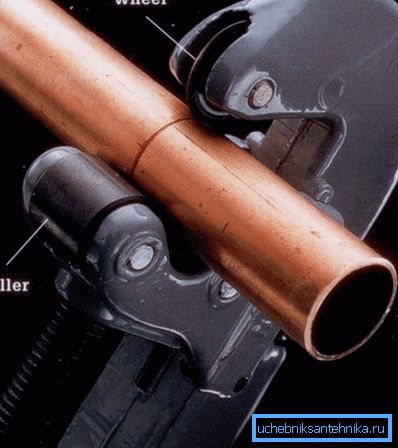

Wenn Sie das Rohr schneiden müssen, ist es wünschenswert, ein spezielles Gerät zu verwenden. Der Vorgang dauert maximal 7 Umdrehungen der Rohrschneiderscheibe und führt zu einem sauberen Schnitt. Eine Metallsäge hinterlässt viele Grate, die von einer Reibe oder einem Gesichtspicker gereinigt werden.

Außerdem ist eine leichte Verformung möglich - ein rundes Loch drückt nach unten und wird leicht oval. Der Defekt wird durch eine Art Glättung der Oberfläche zunächst von innen mit einer Kalibrierhülse, dann außen mit einem Kalibrierdorn beseitigt.

Geschnittene, "gebügelte" Stellen werden zusätzlich mit einer Stahlbürste oder einem speziellen Schwamm aus den kleinsten Flecken bearbeitet. Der gleiche Vorgang wird in der Kupplung, dem Fitting und der Buchse durchgeführt.

Coole goldene Hände löten

Vor dem Löten von Kupferrohren müssen Standardvorgänge ausgeführt werden:

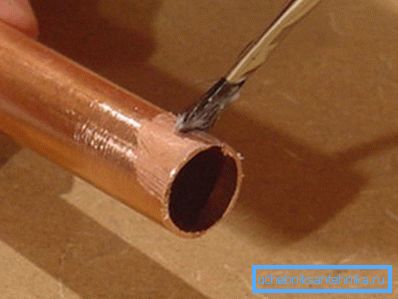

1. Der Bereich der Rohrkante, der mit dem Verbindungselement angelenkt wird, bürsten ohne Fanatismus und schmieren wirtschaftlich mit Flussmittel. Es veredelt schließlich Kupfer und fördert die gleichmäßige Verteilung des Lots.

1. Drehen Sie nach dem vollständigen Einsetzen des Rohrs in das Fitting alle Teile, um das Flussmittel besser zu verteilen.
2. Überschüssiges Material mit einem Tuch entfernen.
3. Erwärmen Sie die Verbindung mit einem Lötkolben auf die gewünschte Temperatur.
4. Nachdem Sie eine Stange auf eine Lücke zwischen den verbundenen Details gedrückt haben, führen Sie sie entlang eines Risses, ohne die Erwärmung zu stoppen. (Werkslötfittings sollten nur beheizt werden).

Beachten Sie! Die Länge der Stange, etwas mehr als der Durchmesser des Fittings oder der Buchse, wird für das Löten eines Abschnitts verwendet. Die Länge lässt sich leicht feststellen, indem das entsprechende Lotstück zur Seite gebogen wird. Diese Anleitung hilft Ihnen, Material nicht umsonst zu verschwenden.

1. Wenn ein Teil des geschmolzenen Lots in den Schlitz „absorbiert“ wird, entfernen Sie den elektrischen Lötkolben.
2. Lassen Sie den Knoten auf natürliche Weise abkühlen. Diesen Prozess mit kaltem Wasser zu beschleunigen lohnt sich nicht - es können Risse auftreten.
3. Entfernen Sie das restliche Flussmittel mit einem Lappen von innen mit Wasserdruck von außen.

Mögliche Mängel

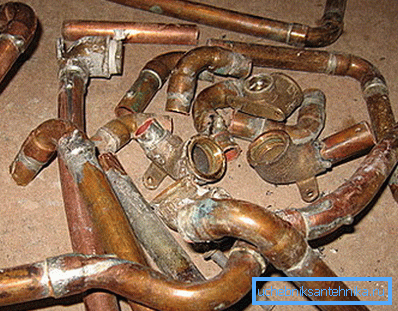

Es gibt Situationen, in denen trotz der formellen Einhaltung der Operationsfolge die Ehe stattfindet.

Gemäß den Standards der internationalen Schweißgesellschaft AWSC3.3 werden die Hauptfehlerarten definiert:

• unvollständige Trinkgelenke;
• Flecken des Flusses;
• zerrissene Kanten und Risse;
• Insgesamt unbefriedigende Sicht auf die fertige Arbeit.

Statistiken zeigen, dass der „menschliche Faktor“ meist zu schlechten Ergebnissen führt, nicht jedoch zur Materialqualität. Da der Kupferpreis hoch genug ist, sollte dies die genaue Einhaltung des Prozesses anregen.

Zusammenfassend

Wenn Sie früher mit einem einfachen Lötkolben- oder Gasbrenner gearbeitet haben, wissen Sie bereits, wie man Kupferrohre lözt. Die Gelegenheit, multipliziert mit dem Wunsch, eine Kupferpipeline im Haus zu haben, ist ein hervorragender Anreiz, eine neue Technologie zu beherrschen und Erfahrungen mit einem neuen Material zu sammeln.

Das Video in diesem Artikel zeigt detailliert die Vorbereitung des Kupferrohrs zum Löten und den Prozess selbst.
