Kunststoffrohre für die wasserversorgung: typen und ihre

Im großen und ganzen kann der Einbau von Kunststoffrohren für die Wasserversorgung drei Arten von Materialien umfassen:

1. metall,
2. Polypropylen
3. Polyethylen.

Alle werden erfolgreich für Niederdruckleitungen eingesetzt, die sowohl im privaten als auch im gewerblichen Bereich eingesetzt werden. Wenn jedoch Polyethylen (PE) hauptsächlich für den Kofferraum verwendet wird, werden für die Verdrahtung normalerweise Polypropylen (PP oder PPR) und Metall-basierte Laminate verwendet (es gibt keine Abkürzung).

Im Folgenden betrachten wir die technischen Eigenschaften und die Installationseigenschaften solcher Materialien sowie das Video in diesem Artikel.

Pipeline

Kurz über Polyethylen

• Wenn im privaten Sektor ein Wasserversorgungssystem installiert ist, wird gewöhnlich ein Brunnen oder ein Sand (Artesian) als Wasseransaugungseinheit verwendet, und für die Pumpstation wird eine Tauch- oder Oberflächenhydrophorpumpe verwendet. Bei jeder dieser Optionen wird ein Polyethylenrohr mit einem Durchmesser von 32 mm als Autobahn zur Verbindungsbaugruppe verwendet (mit seltenen Ausnahmen). In diesem Fall werden Klemmverschraubungen zum Andocken von Rohren verwendet, die gerade (Kupplung), um 90 ° abgewinkelt, T-Stücke, Vierecke und Reduzierungen sein können, um zu anderen Abschnitten zu wechseln.
• Die Installation von PE erfolgt meistens unter der Erde, aber es ist ein ziemlich heikles Material. Wenn es in einem Graben vergraben wird, werden einige Vorkehrungen getroffen, d. H. Ein Sandkissen.. Gießen Sie dazu eine Sandschicht von 2 cm bis 5 cm ein und legen Sie eine Wasserleitung darauf. Anschließend wird sie erneut mit Sand bedeckt, damit feste Gegenstände im Boden (Steine, Metall, Glas) die Wand nicht beschädigen. Ein wesentlicher Vorteil von Polyethylen ist der niedrige Preis.

Hinweis Neben der Wasserversorgung werden Polyethylenrohre für die Installation von Niederdruck-Abwassersystemen sowie Kabelkanäle für die Elektrifizierung und Kommunikation verwendet.

Polypropylenverkabelung

Für typische Verdrahtungen wird derzeit meistens Polypropylen (Ecoplast) verwendet, dessen Abkürzung in Russisch wie PP und in Latin-PPR und die Abmessungen von Kunststoffrohren für die Wasserversorgung von PP zwischen 20 mm und 110 mm (Außendurchmesser) liegen. Außerdem können solche PPR-Produkte entweder einwandig oder verstärkt sein (die Verstärkungsschicht besteht entweder aus Aluminiumfolie oder aus Glasfaser).

Der Zustand der PPR hängt vom Verwendungszweck ab und kann erneut durch die Abkürzung PN gefolgt von einer Zahl, die die Dichte der Wand angibt, und der Verwendungsmethode dieses Rohrs (für heißes oder kaltes Wasser, autonomes oder zentrales Heizen) angegeben werden.

Daher ist PN10 für den Transport von kaltem Wasser mit einer Temperatur ausgelegt, die in einem konstanten Modus 20 ° C nicht übersteigt und schnell 45 ° C erreichen kann. In diesem Fall kann die Wand (je nach Querschnitt) 1,9 bis 10 mm und der Innendurchmesser 16,2 bis 90 mm betragen und einem Druck von 1 MPa (10,2 kg / cm) standhalten²).

PN20 ist sowohl für Kälte als auch für Wasser ausgelegt (eine solche Leitung wird oft als Universal bezeichnet), deren Temperatur in einem konstanten Modus 80 ° C nicht überschreitet und kurzzeitig 100 ° C erreichen kann. In diesem Fall kann die Wand (abhängig vom Querschnitt) 16 mm bis 18,4 mm und der Innendurchmesser 10,6 mm bis 73,2 mm betragen und einem Druck von 2 MPa (20,4 kg / cm) standhalten²). Normalerweise mit Aluminiumfolie verstärkt.

PN25 ist sowohl für Kälte als auch für Wasser ausgelegt (eine solche Leitung wird oft als Universal bezeichnet), deren Temperatur in einem konstanten Modus 95 ° C nicht überschreitet und kurzzeitig 150 ° C erreichen kann.

In diesem Fall kann die Wand (abhängig vom Querschnitt) 4,0 mm bis 13,3 mm betragen und der Außendurchmesser 21,2 mm bis 77,9 mm, der Innendurchmesser 13,2 mm bis 50 mm und der Druck 2 5 MPa (26 kg / cm)²). Das Rohr wird normalerweise zum Zentralheizen verwendet, aber die Verstärkungsschicht befindet sich hier nicht in der Mitte der Schicht, sondern näher am Außenrand.

Für das PN25-Andocken wird, wie im Foto oben, ein Trimmer verwendet, der nicht nur die obere PPR-Schicht, sondern auch Aluminiumfolie entfernt, um eine gute Haftung beim Schweißen von Rohren dieses Typs mit einem elektrischen Lötkolben zu gewährleisten. Der Taucher wird entsprechend dem Außendurchmesser des Polypropylenrohrs PN25 ausgewählt.

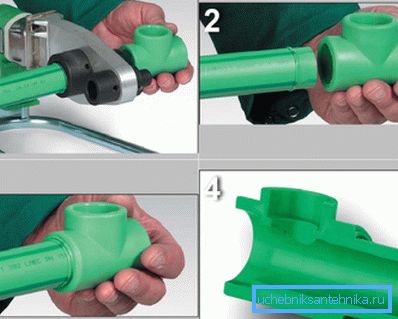

Die Verbindungsarbeiten für Polypropylenrohre werden mit Hilfe einer Durchführung durchgeführt (Kupplung, Winkel 32, 45, 90, T-Stück), Reduzierungen und Gewinde (Wechseln zu einem anderen Material). Das Fragment Nr. 4 zeigt den korrekten Sitz des Rohrs an der Armatur, der bei größerer Tiefe dazu führt, dass die Kante abgeflacht wird und der Fluss der Wasserversorgung dadurch verringert wird.

Hinweis Bei Polypropylen wird die Reparatur von Kunststoffrohren der Wasserversorgung nur sehr selten durchgeführt, da die Gewährleistungsfrist für die Herstellung 50 bis 100 Jahre beträgt. Manchmal ist jedoch eine Verbindung erforderlich, die angesichts der Steifigkeit der Rohre mit einer amerikanischen Armatur ausgeführt wird.

Metalloplast

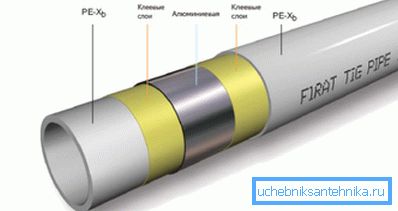

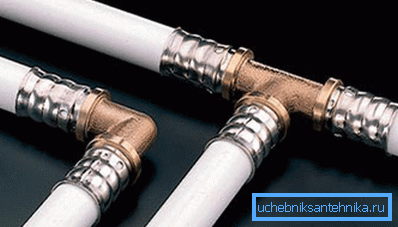

Das einfachste und schnellste Material zum Verteilen von Rohrleitungen ist Metall-Kunststoff - hier sind keine Lötarbeiten für das Andocken und Entkoppeln erforderlich - die Verbindung wird mit Hilfe von Pressmetallbeschlägen und -buchsen hergestellt. Das Rohr selbst besteht aus fünf Schichten, wobei die untere und die obere aus Polymeren bestehen, die Mitte (Verstärkung) aus Aluminiumfolie und zwei Bindemitteln.

Wenn der Arbeitsdruck 10 Atmosphären nicht überschreitet und die Wassertemperatur nicht mehr als 90 ° C beträgt, muss die Lebensdauer von Metall-Kunststoff-Wasserversorgungsrohren nach Herstellerangaben mindestens 50 Jahre betragen.

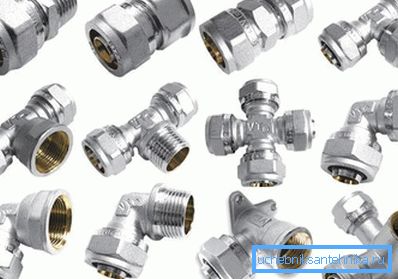

Der Schwachpunkt sind die Armaturen und Wasserfassungen für Metall-Kunststoff-Rohre - sie bestehen aus Metall und trotz der Tatsache, dass es von sehr hoher Qualität sein kann, ist jedes Metall anfällig für Korrosion. Darüber hinaus ist die Verstärkungsschicht auch verwundbar, was mit oder ohne Verbindung sein kann - in Fällen, in denen die Folie eine Naht aufweist, schwächt dies die Festigkeit der Verstärkung.

Dauerhafter ist eine nahtlose Verstärkungsschicht, wenn die Folie in Form eines festen Rohrs oder einer überlappenden Schicht verpackt wird. Für die Verlegung der Fußbodenheizung (anstelle von Polyethylen) wird auch eine nahtlose Option verwendet.

Fazit

Metall-Kunststoff kann wie jedes andere Rohr mit beliebigen Materialien (Metall, Polypropylen) kombiniert werden, es gibt jedoch einen unbestreitbaren Vorteil: Die Installation von Metall-Kunststoff-Rohren für die Wasserversorgung kann auf unebenen Oberflächen durchgeführt werden - das Rohr verbiegt sich leicht. Mit dieser Funktion können Sie das Rohr sowohl in einer geraden Linie als auch mit allen Windungen verlegen, ohne dass hierfür korrosionsanfällige Beschläge verwendet werden.
