Krankenschwester auf dem polyethylenrohr: die wichtigsten

In diesem Artikel werden wir darüber sprechen, wie sich ein Sattel auf einem Stahlrohr von einem ähnlichen Gerät unterscheidet, das für die Installation auf Polyethylen vorgesehen ist. Darüber hinaus berücksichtigen wir die Regeln für den bestimmungsgemäßen Gebrauch dieser Geräte.

Hauptmerkmale

Der Sattelrückzug (Sattel) ist ein Teil, mit dem ein Sekundärzweig in der Hauptleitung ausgeführt werden kann. Diese Geräte werden üblicherweise zur effizienten und zuverlässigen Verzweigung von Wasserversorgungs-, Abwasser-, Bewässerungs-, Gas- und anderen Systemen verwendet.

Strukturell ist das Gerät eine Art Klemmfitting und wird durch zwei Haupttypen dargestellt: Klemmen und Auskleidungen. Die Sattelentnahme ist universell, da sie mit unterschiedlichen Durchmessern für verschiedene Rohrtypen hergestellt wird. Bei Bedarf können Sie in den meisten Fachgeschäften Sättel für Guss-, Stahl- und Kunststoffrohre erwerben.

Wichtig: Viele Arten von Geräten sind für das Anzapfen der unter Druck stehenden Rohrleitung konzipiert, was die Installation von Wasser- und Abwasserknoten erheblich vereinfacht und reduziert.

Anwendungsfunktionen

Die Installationsanleitung für den Sattel impliziert nicht die Unversehrtheit des Rohrs. Die meisten Geräte sind zur einfachen Verwendung mit einem speziellen integrierten Schneidwerkzeug ausgestattet, mit dem Sie schnell ein Loch in das Rohr bohren können, in das Sie installieren.

Zu den Vorteilen dieser Geräte gehört Folgendes:

• die Möglichkeit von Installationsarbeiten unter beengten Verhältnissen (in Toiletten und Bädern, Abwasserkanälen, Brunnen, Minen usw.);
• Möglichkeit der Installation an der betriebenen Rohrleitung, ohne dass die Wasserversorgung unterbrochen werden muss;
• Möglichkeit der Installation an einem beliebigen Teil des Systems;
• Einsatzmöglichkeit auf Systemen mit internem und externem Standort;
• angemessener Preis im Vergleich zu den Kosten für die Installation von Niederlassungen anderer Art;
• Einfache Installation ohne Spezialausrüstung.

Hauptsorten

Entsprechend den Konstruktionsmerkmalen der Krankenschwester wird ein Metallrohr in folgende Kategorien unterteilt:

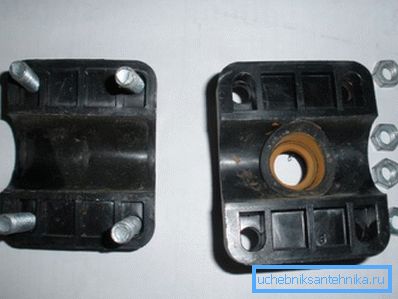

1. Modifikationen in Form von Ferrulen - auf dem Rohr montiert, von zwei Seiten mit zwei gekrümmten Hälften festgezogen. Auf einer der Hälften befindet sich ein Gewindebogen, in dem der Übergangsteil zum Einklopfen in die Rohrleitung angeordnet ist.

Zu den Hauptmerkmalen des Geräts zählen die folgenden:

• schnelle Montage durch einfaches Verschrauben;
• optimale Dichtigkeit der Kräuselung aufgrund des Vorhandenseins eines Gummidichtrings;
• Möglichkeit der Installation an Rohren aus Polyethylen, Polypropylen, Polyvinylchlorid und Asbestzement;
• Einsatzmöglichkeit in Abwassersystemen, Wasserversorgung und Bewässerung;
• Möglichkeit der Anwendung in Systemen mit einer maximalen Temperatur des Trägers +40 ° C;
• Möglichkeit des Betriebs in Systemen mit einem maximalen Druck von nicht mehr als 10 Atmosphären;
• Verfügbarkeit von Geräten für den Betrieb mit Rohren mit einem Durchmesser von 2-31,5 cm.

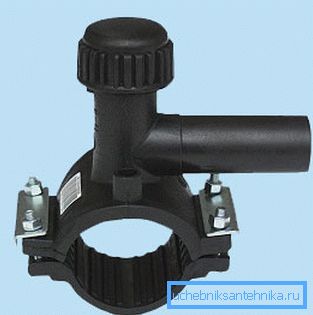

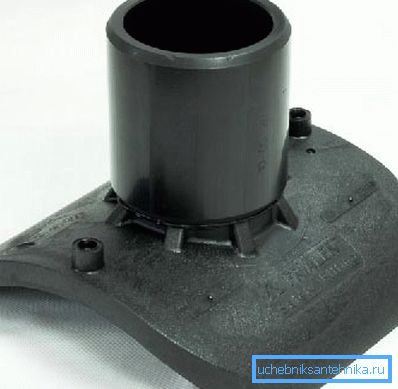

1. Ein Sattelkissen ist ein spezielles Gerät, das für die Installation an Niederdruck-Polyethylenrohren (HDPE) konzipiert ist. Eine solche Vorrichtung wird mittels Elektrodiffusionsschweißen montiert.

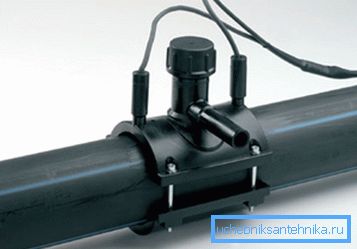

Ein Sattel an einem PND 110-Rohr oder ähnlichen Sorten wird beim Schweißen unten mit einem Heizelement ausgestattet - einer Spirale, an die eine spezielle Schweißmaschine angeschlossen wird, und die Polymerrohre werden auf die zum Schweißen erforderliche Temperatur erhitzt.

Wichtig: Moderne Geräte für das Elektrodiffusionsschweißen können gemäß dem auf Polyethylenrohren und -armaturen gedruckten Barcode für die eine oder andere Temperaturumgebung programmiert werden. Dieser Ansatz bietet einen optimalen Schutz der Rohre vor Überhitzung und Ausfall.

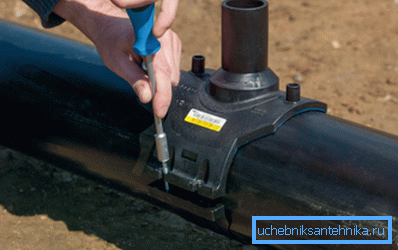

Im unteren Teil des Sattelauslasses befindet sich ein Gürtel, mit dessen Hilfe das Gerät unmittelbar vor dem Schweißen an der gewünschten Stelle montiert wird.

Nachdem der Riemen an der gewünschten Stelle befestigt und der Kunststoff auf die erforderliche Temperatur erhitzt wurde, werden die verschweißten Teile des Sattels und die Rohre miteinander verlötet. Nach einiger Zeit erfolgt dann die Abkühlung der Verbindung, an deren Ende sich eine praktisch monolithische Verbindung bildet.

Diese Art der Einbindung in die Pipeline zeichnet sich durch folgende Eigenschaften aus:

• die Haltbarkeit der Verbindung (bis zum Ende der Lebensdauer des Rohrs);
• optimale Dichtheit der Verbindung und folglich die Möglichkeit des Einsatzes in Rohrleitungen, durch die nicht nur Wasser, sondern auch Gas fließt;
• Verbindungsfestigkeit (Schweißverbindungen halten Wasserdruck bis 16 Atmosphären und Gasdruck bis 10 Atmosphären stand);
• die Fähigkeit, das Einführen unter Druck aufgrund des Vorhandenseins eines speziellen Ventils durchzuführen;
• Einfachheit und kurze Fristen für die Installation mit den erforderlichen Qualitätsergebnissen;
• Genauigkeit des Endergebnisses und damit die Möglichkeit des Einsatzes bei inländischen Rohrleitungen.

Andere Sorten

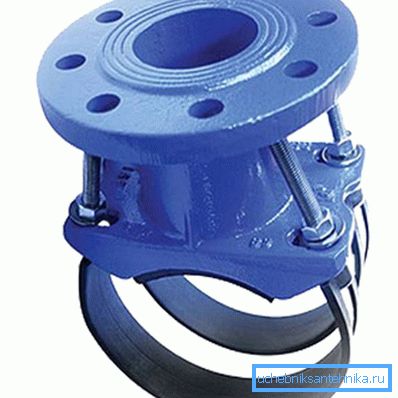

Zusätzlich zu diesen Modifikationen müssen diese Sattelzweige wie etwa Gusssattelflanschsättel zur Montage an Niederdruck-Polyethylenrohren (HDPE) mit einem Querschnittsdurchmesser von 110 bis 630 mm beachtet werden.

Tatsächlich ist dieses Gerät eine Art Klemme, unterscheidet sich jedoch etwas von der Konstruktion von Geräten, die für die Verwendung mit Metallrohren ausgelegt sind.

Der Hauptunterschied besteht darin, dass das Befestigungselement nicht zwei eindimensionale Teile darstellt. In diesem Fall ist der Hauptteil flexibel gestaltet und um das Rohr gewickelt. Der andere ist ein kleinerer Teil der Vorrichtung aus Metall und ausgestattet mit einem Flanschverbindungselement.

Fazit

Wir haben die strukturellen und betrieblichen Merkmale der Haupttypen von Sattelzweigen betrachtet, die sowohl für häusliche als auch für große Rohrleitungen für verschiedene Zwecke verwendet werden können. Die Anweisungen für den Gebrauch dieser Geräte mit eigenen Händen sind einfach und daher werden Sie diese Aufgabe selbst erledigen.

Wenn Sie Fragen haben, die umfassende Antworten erfordern, schauen Sie sich das Video in diesem Artikel an.
