Konisches rohrgewinde: merkmale und markierung

08-07-2018

Beim Anschließen von Rohren wird normalerweise das Schnitzen verwendet. Es ist eine Kerbe, die an der Innenseite und Außenseite der Elemente zum anschließenden Andocken durch Verdrehen ausgeführt ist. Gleichzeitig gibt es eine spezielle GOST 6211 81 für konische Rohrgewinde, mit der diese Art der Verbindung für eine einfache Bedienung standardisiert werden kann.

Amateurfoto der Kupplung mit zylindrischem Außengewinde

Merkmale und Beschriftung

Zuerst müssen wir sagen, dass es viele Arten ähnlicher Verbindungen gibt. Sie unterscheiden sich in der Form der Zähne, in der Schrittweite und in der Länge, das Prinzip ihrer Arbeit bleibt jedoch gleich. Aus diesem Grund wird ein konisches Rohrgewinde nach GOST hergestellt und speziell gekennzeichnet, damit der Master alle diese Typen unterscheiden kann.

Gewindebohrer zum Schneiden in ein Rohr oder ein Loch werden entsprechend der Art der herzustellenden Verbindung gekennzeichnet.

Vorteile

Zunächst muss gesagt werden, dass dieser bestimmte Gewindetyp für Rohre am besten geeignet ist. Tatsache ist, dass beim Anziehen der Spitze des Kegels etwas verklemmt ist, was eine gute Dichte der Verbindung und Abdichtung ergibt. Die Bedienungsanleitung empfiehlt jedoch nicht, diese Art von Verbindungen ständig zu zerlegen und zusammenzubauen, da dies zur Entwicklung führen wird.

Das Prinzip des Außenschneidens von Hand mit einer Matrize und einem speziellen Mitnehmer

Im Gegensatz zu anderen Arten ähnlicher Elemente können solche Threads leicht selbst hergestellt werden.. Dazu benötigen Sie nur den passenden Würfel oder Klopfen. Andere Fäden sind sehr schwer mit den eigenen Händen zu erstellen, insbesondere wenn sie auf einem Material mit großem Durchmesser erstellt werden.
Es ist erwähnenswert, dass Sie für die Eigenproduktion dieser Art von Verbindungen das entsprechende Werkzeug erwerben müssen. Sein Preis mag ziemlich groß erscheinen, aber diese Kosten sind für die gesamte Betriebsdauer gerechtfertigt.

Es ist leicht, Produkte aus Konstruktions- und Kohlenstoffstahl zu schneiden, aber wenn sich Rohlinge aus legiertem oder gehärtetem Material befinden, können sich Schwierigkeiten ergeben, wenn mehr Kraft aufgewendet werden muss.

Es ist wichtig zu erwähnen, dass diese Art von Außengewinde selbst für innere rechteckige Einschnitte groß ist.. Daher wird es am häufigsten verwendet.

Tipp! Professionelle Handwerker versuchen, das Einfädeln zu vermeiden. Dies ist auf die Tatsache zurückzuführen, dass diese Arbeit beim Kauf von Rohren, die den Standort im Voraus berechnet haben, viel einfacher zu bezahlen ist, als an einem unbequemen Ort mit einer herkömmlichen Platte oder einem herkömmlichen Hahn.

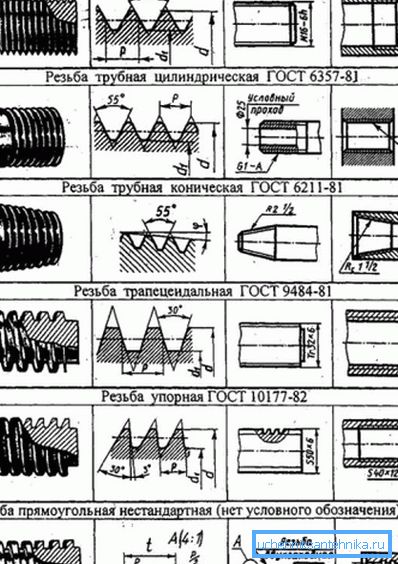

Die Größen und Kennzeichnungen dieser Schneidarten gemäß GOST werden in Form eines Verbindungsdiagramms und einer Tabelle mit Angabe aller gültigen Daten dargestellt

Markierung

Diese Art der Verbindung wird zunächst mit dem Buchstaben R bezeichnet. Gleichzeitig wird für das Innenprodukt der Markierung Buchstabe C hinzugefügt, so dass der konisch zulaufende Faden RC1 2 anzeigt, dass er sich im Inneren befindet und eine halbe Größe hat, was auch den Nenndurchmesser bestimmt.

Verschiedene Arten des Schneidens von Rohren und anderen Elementen

Es sollte beachtet werden, dass der Abstand, die Höhe und die Länge einer solchen Verbindung normalerweise vom Durchmesser abhängen und proportional dazu zunehmen. Daher macht es keinen Sinn, sich die gesamte Bezeichnung eines konischen Rohrgewindegangs zu merken, da die Verwendung spezieller Literatur sehr viel einfacher ist.

Außerdem werden alle Sanitärsysteme mit den gleichen Parametern für solche Kerben hergestellt, sodass nur Produkte mit dem entsprechenden Durchmesser ausgewählt werden müssen.

Tipp! Wenn Sie Armaturen oder Rohre für Abwasser mit fertigen Fäden kaufen, sollten Sie sofort die Kompatibilität aller Elemente prüfen, sodass Sie auch die Verarbeitungsqualität überprüfen können.

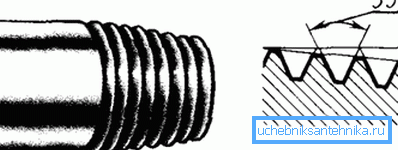

Der Neigungswinkel bei der Herstellung eines kegelförmigen Gewindes ermöglicht eine feste Verbindung bei nahezu vollständiger Abdichtung

Empfehlungen der Meister

Typischerweise werden die Abmessungen der konischen Rohrgewinde entsprechend ihrem Durchmesser gewählt, da sie die optimalen Verbindungskriterien erfüllen. Daher ist es nicht notwendig, sich mit Amateuren zu beschäftigen und nach einem Werkzeug zu suchen, um einen anderen Abschnitt zu erstellen. Es ist fast unmöglich und sehr unpraktisch.

Es ist zu beachten, dass sich das Werkzeug zum Erstellen eines ähnlichen Gewindes in seiner Form wesentlich von dem für andere Schneidarten verwendeten unterscheidet.

Wenn Sie selbst Gewinde herstellen, lohnt es sich, eine kleine Menge Motoröl zu verwenden, um den Hub des Gewindebohrers oder der Matrize auf dem Rohrmetall zu erleichtern.
Wenn ein Faden hergestellt wird, müssen die Späne sofort entfernt werden, damit sie nicht auf die Schneidefläche fallen und den Faden brechen.

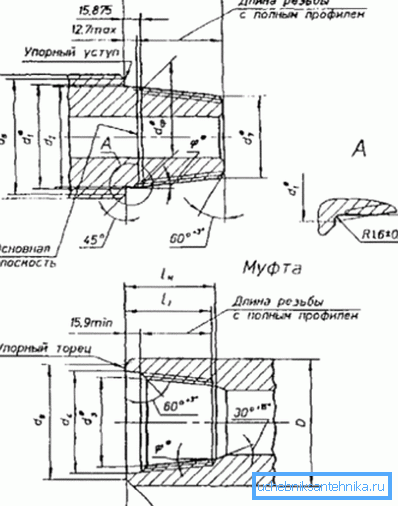

Detaillierte Zeichnungen eines Nippelsystems mit einer Kupplung, bei der ein Gelenk verwendet wird, das auf diesem Gewindetyp basiert.

Verwenden Sie für die Arbeit mehrere Gewindebohrer oder Matrizen, die der Roh- und Fertigbearbeitung des Materials entsprechen.

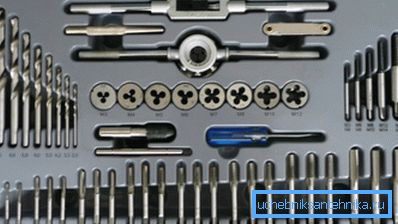

Professionelle Handwerker oder Schlosser, die sich ständig mit solchen Arbeiten beschäftigen, empfehlen den Kauf geeigneter Kits für diese Zwecke. Sie müssen jedoch unbedingt die Qualität des Metalls überprüfen, aus dem sie hergestellt werden.

Fazit

Nachdem Sie das Video in diesem Artikel gelesen haben, können Sie mehr über diese Arten von Verbindungen und deren Arten erfahren. Es sollte gefolgert werden, dass diese Arbeit zwar recht einfach ist, aber jeder versucht, dies zu vermeiden, insbesondere wenn Sie Handwerkzeuge verwenden. Es ist viel einfacher, besser und schneller mit der Maschine zu schneiden.
