Koaxialrohr für gaskessel

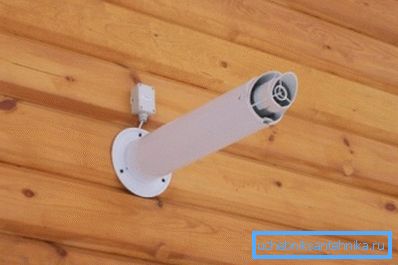

Ein unabhängiges Heizen mit einem Gaskessel ist nur bei ordnungsgemäßer Entfernung der Abgase möglich. Es ist jedoch nicht immer möglich, ein Rohr durch das Dach zu verlegen. Daher wurde ein koaxialer Schornstein für Wandgeräte entwickelt.

Dies ermöglichte es, die Länge des Schornsteins zu reduzieren, ohne den Schub zu stören, und auch die Entfernung von Verbrennungsprodukten durch die Außenwand des Gebäudes wurde möglich. Dieses Gerät verdient es, ausführlicher darüber zu sprechen.

Zweck

Die Arbeit der Gasheizgeräte sollte so organisiert sein, dass die entstehenden Verbrennungsprodukte effektiv nach außen abgeführt werden und die Brennzone ständig mit Frischluft versorgt wird.

Es wird heute als zweckmäßig erachtet, in mehrstöckigen Gebäuden einen an der Wand oder am Boden befestigten Hausheizkessel zum Beheizen mit einem koaxialen Schornstein zu installieren, der es ermöglicht, dieses Problem mit geringem finanziellen Aufwand und einer Neuausstattung des Raumes zu lösen.

Nach den Regeln der Feuersicherheit ist die Ableitung von Rauch durch die Lüftungskanäle in Mehrfamilienhäusern verboten. Es gibt auch Probleme beim Zugang zu der erforderlichen Frischluftmenge, die für die vollständige Verbrennung von Kraftstoff erforderlich ist.

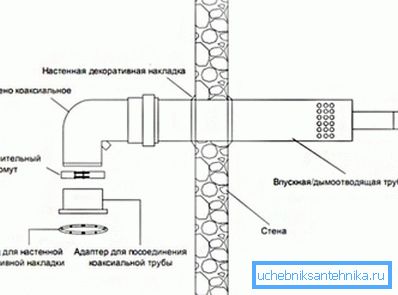

Der Zweck des koaxialen Kamins besteht darin, diese beiden Probleme gleichzeitig zu lösen. Gleichzeitig wird die Installation vereinfacht, da nur ein Loch in die tragende Wand des Gebäudes gestanzt werden muss.

Aufbau

Was ist ein koaxialer Schornstein?

Dieses Gerät besteht aus zwei Kreisen:

• Der erste bringt die Verbrennungsprodukte von gasförmigem Brennstoff heraus.
• der zweite ist so ausgelegt, dass er die erforderliche Menge Frischluft in die Brennkammer zuführt.

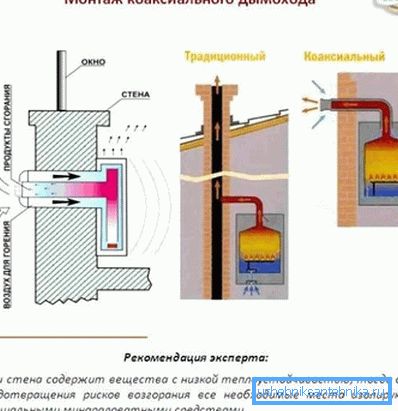

Sie bestehen aus zwei Rohren mit unterschiedlichen Durchmessern, die ineinander gesteckt sind. Rauch wird durch den zentralen Kanal abgegeben, frische Luft strömt durch den Spalt zwischen ihnen.

Wenn Sie den Querschnitt dieses Schornsteins betrachten, sehen wir zwei Kreise, zwischen denen sich ein kleiner Abstand befindet, dessen Wert entlang der gesamten Länge der Struktur konstant ist. Das gleiche Schema gilt für Bögen und andere Beschläge, die während der Installation verwendet werden.

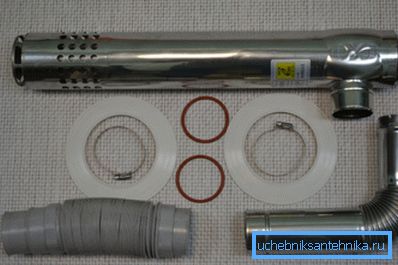

Das Hauptmaterial für horizontalen oder vertikalen Koaxialkamin ist Stahl:

• galvanisiert - der Preis ist am günstigsten, hat jedoch eine begrenzte Lebensdauer;
• Edelstahl erhöht die Lebensdauer des Geräts erheblich.

Das beste Material für Schornsteine ​​dieses Typs ist Stahl, der säurehaltigen Substanzen widerstehen kann. Dies steht in direktem Zusammenhang mit den Verbrennungsprodukten von Kraftstoff, die in ihrer Zusammensetzung sehr aggressive chemische Verbindungen aufweisen. Letzteres kann die ungeschützte Oberfläche der Struktur beschädigen.

Was ist ein koaxialer Schornstein?

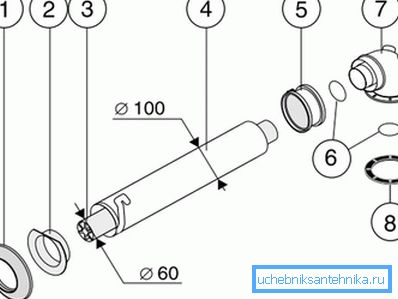

Rauchabsaugsysteme enthalten die folgenden strukturellen Elemente:

• Koaxialrohr;
• Revisionsgerät, ausgelegt für die Wartung des Schornsteins;
• Kondensatsammelbehälter, erzeugt durch den Durchgang von Rauch durch das System;
• koaxiale Rohrverlängerung, deren Länge sollte nicht mehr als 3 m betragen;
• Abschlag, wenn Sie 2 Geräte anschließen müssen;
• Ellbogen und Knie, erforderlich, um den Schornstein an den Kessel anzuschließen und horizontale und vertikale Abschnitte anzubringen;
• Schutzvorrichtung und dekorative Abdeckungen, dem Wind nicht erlauben, die Flamme zu löschen;

Tipp: Wenn Sie den Kamin horizontal installieren, fügen Sie dem System einen elektrischen Abluftventilator hinzu, um einen stabilen Luftzug zu gewährleisten.

Gerätevorteil

Experten sagen, dass solche Schornsteine ​​gute Leistungseigenschaften haben. Sie bieten auch eine sichere Arbeitsumgebung für Gasgeräte.

Heute gibt es eine Reihe von Unternehmen, die sich auf die Herstellung solcher Produkte spezialisiert haben. Viele von ihnen liefern ihre Produkte an den heimischen Gasausrüstungsmarkt. Im Folgenden betrachten wir die positiven Seiten von koaxialen Schornsteinen:

Montage

Wir empfehlen, die Installation von Gaskesselgeräten in einer Wohnung oder einem Privathaus nicht mit eigenen Händen vorzunehmen. Zu diesem Zweck gibt es spezielle zertifizierte Fachfirmen, die die Geräte nicht nur installieren, sondern auch unter die Garantie nehmen.

Nachfolgend betrachten wir die Regeln, die bei der Installation eines Koaxialkamins beachtet werden müssen:

1. Die Anweisung erlaubt den Einbau von Rohren horizontal, vertikal und schräg. Im ersten Fall sollte die Installation eine minimale Neigung (von 3?) Zum Kondensatsammler aufweisen.

Tipp: Dieses System erfordert einen Lüfter, der eine normale Traktion bietet.

1. Vertikale koaxiale Schornsteine ​​für einen Gaskessel werden hauptsächlich dann verwendet, wenn die gesetzlichen Abstände zu Gasleitungen, Fenstern und anderen Objekten nicht eingehalten werden können. Es sollte gewarnt werden, dass ein solches System große finanzielle Investitionen erfordert.
2. Der Mindestabstand vom Boden bis zum Ausgang des Schornsteins (bei Installation im ersten Stock) beträgt 1 bis 1,5 m. Der Schornstein sollte ebenfalls 1,5 m oberhalb des Feuerraums liegen.

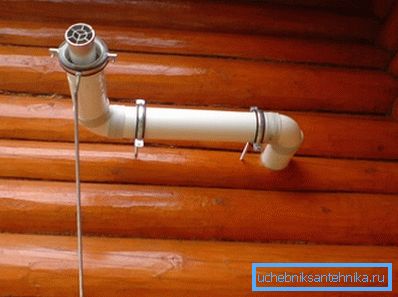

3. Die Installation des Schornsteins kann mit maximal 2 Schwenkknien durchgeführt werden.

1. Der Abstand zum Fenster muss mindestens 600 mm betragen (in allen Richtungen und Ebenen), zu den Gasleitungen - mehr als die Hälfte des Durchmessers des Schornsteins.

Es gibt auch andere spezifische Anforderungen, die nur ein Fachmann herausfinden kann, insbesondere die vielen Nuancen bei der Montage von Kondensatsammlern und Revisionsgeräten. Wir empfehlen, den sicheren und zuverlässigen Betrieb von Gasheizgeräten sicherzustellen, um die Installation professionellen Teams zu überlassen.

Fazit

Mit der unabhängigen Heizung können Sie den Gasverbrauch unabhängig regeln und eine Wohnung oder ein Haus mit hochwertiger Wärme versorgen.

Eine große Rolle spielt dabei der koaxiale Schornstein, dank dem die Schaffung von Systemen gelungen ist, deren Verbrennungsprodukte durch die tragende Wand des Gebäudes hervorgebracht werden. Die Arbeit mit Gasgeräten gilt als gefährlich, vertrauen Sie also Ihren Profis auf ihre Leistung. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
