Wie sind die Crimpverbindungen für Kupferrohre? Wie sieht es mit Geräten mit ähnlicher Funktionalität für Stahl (blanker und gewellter Edelstahl), Metall-Kunststoff und Polyethylen aus? Hat diese Armaturenklasse spezielle Probleme? Versuchen wir es herauszufinden.

Kupfer

Wie die Kupferrohre durch Crimpverbindungen verbunden werden, hängt von der Art dieser Anschlüsse ab.

Weiche Dichtung

In diesem Fall wird die Dichtheit durch die Ausdehnung der Gummi- oder Silikonringdichtung sichergestellt, die beim Anziehen der Mutter zwischen dem Passkörper und dem Distanzring eingeklemmt wird. Das Verfahren zum Zusammensetzen der Verbindung ist im Allgemeinen ziemlich offensichtlich.

Auf dem Rohr werden abwechselnd der entsprechende Durchmesser getragen:

1. Überwurfmutter
2. Haltering
3. Verdichter

Dann wird das Rohr in den Körper des Fittings eingeführt, wonach die Überwurfmutter angezogen wird - zuerst von Hand, dann 1-2 Umdrehungen mit einem Paar verstellbaren oder Gabelschlüsseln. Einer fixiert die Position des Körpers, der zweite dreht die Überwurfmutter.

Die Vorteile eines solchen Verbindungsschemas liegen auf der Hand: Es ist nicht erforderlich, die Rohrkante zu beschneiden und zu kalibrieren. Sie kann mit den eigenen Händen mit dem einfachsten Werkzeug durchgeführt werden.

Der Preis für eine einfache Installation ist eine ziemlich vernünftige Zuverlässigkeit: Bei erheblichen mechanischen Belastungen ist es ziemlich realistisch, das Rohr aus der Verbindung zu hebeln. Woher kommen die Lasten? Nebensache - zumindest mit einem Wasserschlag, der den Wasserfluss begleitet; Die Spiele von Kindern im aktiven Alter wirken sich jedoch mindestens genauso zerstörerisch auf Sanitärinstallationen aus.

Glocke passend

Das zweite Verbindungsschema ist für getempertes Kupfer ausgelegt und nutzt seine Plastizität, die Fähigkeit, sich unter Last zu verformen. Die Dichtigkeit wird durch einen Konus gewährleistet, der das Ende des Rohrs, an das es von der Überwurfmutter und dem Dichtungsring angezogen wird, stört. Das Gelenk ist stärker und vor allem haltbarer: Es bleibt auch bei längerer Überhitzung luftdicht, was für Gummi schädlich ist.

Die Anweisungen zum Herstellen der Verbindung sind in diesem Fall viel schwieriger.

1. Die Pfeife wird mit einem speziellen Messer beschnitten.. Der Kolben sollte streng senkrecht zu seiner Achse stehen.
2. Dann werden die Überwurfmutter und der Dichtring darüber getrieben..
3. Die Kante ist aufgeweitet, so dass die Kegeldichtung hereinkommt, wonach sie von einer Überwurfmutter und einem Dichtungsring an den Körper des Fittings angezogen wird..
4. Die von Hand angezogene Mutter wird mit einem Schlüsselpaar festgezogen. Übertreiben Sie es nicht mit der Anstrengung: und brechen Sie das Gewinde am Messingfitting und brechen Sie die Überwurfmutter leicht genug.

Kunststoff aus Metall

Wie sind die Crimpverbindungen für Metallrohre?

Das Rohr unterscheidet sich von den meisten alternativen Lösungen durch seine geringe Ringsteifigkeit. Diese Eigenschaft wird durch das Formstück kompensiert, das als Dorn verwendet wird: Ein Spaltring drückt den Rand der Metall-Polymer-Rohrleitung auf seine Oberfläche.

Verschließen Sie zusätzlich die Verbindung:

• Fluorkunststoff-Unterlegscheibe zwischen dem Rohrende und der Stützstelle des Fittings. Beim Anziehen der Mutter wird der Kolben durch einen anziehenden Spaltring dagegen gedrückt.
• Ein Paar ringförmiger Dichtungen, die an dem Fitting in den auf seiner Oberfläche bearbeiteten Nuten getragen werden.

Wie werden die Crimpverbindungen auf Metall-Kunststoffrohren montiert?

1. Das Rohr wird mit einem Messer zum Schneiden von Metallkunststoff bearbeitet.

Übrigens: Der Autor ist sehr gut mit einem Schleifer mit einer Trennscheibe für Metall. Die Hauptsache - einen Schnitt genau senkrecht zur Längsachse zu machen.

1. Es wird von jedem Objekt mit dem entsprechenden Durchmesser kalibriert. Ziel ist es, die Ovalität in der Nähe des Kolbens zu beseitigen.
2. Die Fase wird von innen entfernt. Diese einfache Maßnahme hilft, die Gummi-O-Ringe nicht zu vertuschen.
3. Eine Überwurfmutter und ein Spaltring werden von der Rohrleitung getrieben, woraufhin sie auf das Fitting gesetzt wird. Gummiringe können mit Flüssigseife vorgeschmiert werden. Die Hauptsache - zerbreche sie nicht und verlagere den Puck nicht.
4. Der Spaltring wird bis zum Ende verschoben, danach wird die Überwurfmutter angezogen - manuell und dann mit einem Schlüsselpaar.

Stahl

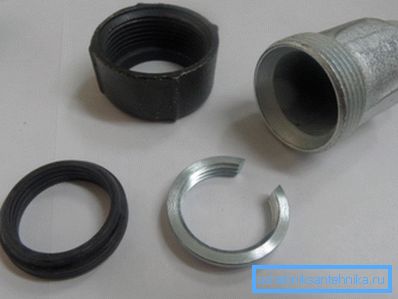

Die Klemmverschraubungen für Stahlrohre - gewöhnlich aus schwarzem und verzinktem Stahl und aus gewelltem Edelstahl - sind nahezu gleich angeordnet. Tatsächlich wiederholt ihr Design genau die Geräte, die wir bereits für das Fügen von festem Kupfer untersucht haben: dieselben Hutmuttern, Sicherungsringe und O-Ringe.

Wie montiere ich eine solche Verbindung bei schwarzen Stahlrohren?

1. Die Rohroberfläche wird sorgfältig von Farb- und Rostschichten gereinigt. Die Arbeit ist leicht mit einem scharfen Messer auszuführen.
2. Wenn Ovalität vorhanden ist, wird sie eliminiert. Mit etwas Geschick für diesen Zweck können Sie einen gewöhnlichen Gasschlüssel verwenden.

Bitte beachten Sie: Dies kann zu tiefen Kratzern auf der Oberfläche führen, was inakzeptabel ist. In diesem Fall sollten Sie nicht faul den Jam mit einer Datei entfernen.

1. Bewegen Sie die Bördelmutter, den Spaltring und die Dichtung allmählich bis zum Rohrende.
2. Setzen Sie die resultierende Struktur in das Gehäuse ein und ziehen Sie die Mutter mit einem Schlüsselpaar fest.

Bei gewelltem Edelstahl können natürlich die ersten beiden Punkte weggelassen werden.

Polyethylen

Klemmverschraubungen für Polyethylenrohre bestehen im Gegensatz zu allen zuvor beschriebenen nicht aus Metall (Messing, Kupfer oder Stahl), sondern aus demselben Polyethylen. Ein weiterer wesentlicher Unterschied ist, dass sie ohne Werkzeug montiert werden: Die Muttern werden nur von Hand angezogen.

Nützlich: Der maximale Durchmesser der Klemmverschraubungen für Polyethylen ist unter Berücksichtigung dieses Merkmals auf 32 Millimeter begrenzt.

Die Verbindungsvorrichtung ist praktisch die gleiche wie die oben beschriebene: Die Dichtheit wird durch eine Ringdichtung sichergestellt, die sich beim Anziehen der Überwurfmutter mit einem Anschlagring öffnet. (Siehe auch Abflussrohre: Merkmale.)

Wie montiere ich die Verbindung?

1. Alle Oberflächen sind von Schmutz befreit.
2. Die äußere Fase wird vom Ende entfernt. Dadurch kann das Rohr mit minimalem Widerstand in das Fitting gelangen.
3. Die Überwurfmutter, die Druck- und Dichtringe werden vom Rohrende weggedrückt und nach dem Einsetzen in den Körper wieder zurückgeführt. Der Faden wird, wie wir uns erinnern, nur von Hand gespannt.

Probleme

Natürlich war es nicht ohne sie. Wir listen die typischen Probleme von Druckfugen auf.

Fazit

Wir hoffen, dass das Material, das dem Leser angeboten wird, ihm bei der Selbstmontage und Reparatur von Rohrleitungen helfen wird. Wie immer enthält das Video in diesem Artikel weitere thematische Informationen. Erfolge!
