Installationsrohre: materialien, abmessungen und

In diesem Artikel werden die Arten von Rohrleitungen und Verbindungen beschrieben. Wir müssen herausfinden, welche Rohrleitungen aus Metall und Kunststoff derzeit verwendet werden, wie sie miteinander verbunden sind und welche Armaturen angebracht sind. Außerdem erfahren wir, welche Durchmesser für bestimmte Kommunikationen typisch sind.

Materialien und Umfang

Finden Sie zunächst heraus, welche Rohrleitungen für welche Zwecke verwendet werden können.

Druckwasserleitungen und Heizungssysteme

• Bei Zentralheizungssystemen verliert Schwarzstahl immer noch nicht an Boden. Seine Stärke ist definitiv ein Plus; Die begrenzte Korrosionsbeständigkeit wird durch das Fehlen von Luft im ganzjährigen System kompensiert.

Beachten Sie! Leider, aber die Tatsache, dass die Heizungsrohre nicht für den Sommer abgelassen werden sollten - nur theoretisch. In der Praxis die warme Zeit der Jahre - es ist Zeit zu reparieren, und die unvermeidlichen Lecks zwischen den Abschnitten der Gussradiatoren zwingen das System manchmal zum Ablassen.

• Bei der Galvanisierung fehlt der Hauptnachteil von Schwarzstahl. Allerdings gibt es hier eine Nuance: Die Zinkschicht bricht an den Schweißnähten. Korrosionsbeständige Heizung oder Wasserversorgung ist nur möglich, wenn sie vollständig am Gewinde montiert ist.

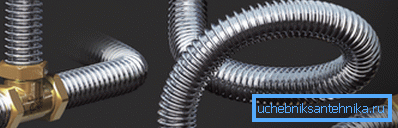

• Der gewellte rostfreie Stahl hat die höchste Zugfestigkeit, ist korrosionsbeständig und aggressiv gegenüber Medien und hat den Hauptnachteil der bisherigen Lösungen - die Komplexität der Installation beim Gewindeschneiden oder Schweißen. Flexible Wellrohre biegen sich mit einem Radius, der ihrem Durchmesser entspricht. Der einzige Nachteil ist der relativ hohe Preis (für 15 mm - von 170 Rubel pro Meter).

• Metall-Kunststoff für Fußbodenheizungen, autonome Heizung und Wasserversorgung (warm und kalt). Im DH kann es auch verwendet werden; Dieses Material wurde jedoch durch den Ruf der Rohrverschraubungen, die bei bestimmten Installationsfehlern mehrere Heiz- und Kühlzyklen durchfließen, stark (und unverdient) beschädigt. Das Rohr besteht aus zwei Schichten aus vernetztem Polyethylen mit einem Aluminiumrohr dazwischen.

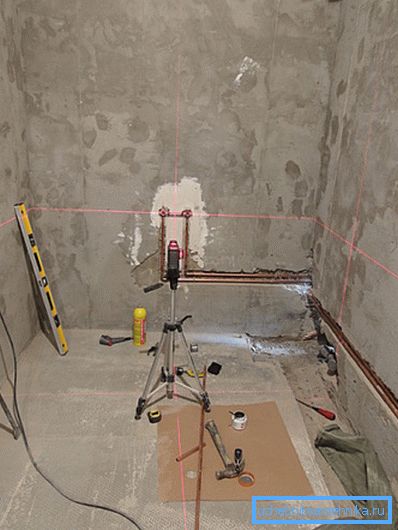

• Kupferrohrleitungen können in allen Arten von Heizungs- und Wasserversorgungssystemen verwendet werden. Dies ist keine billige, aber extrem dauerhafte Lösung.

• Dagegen ist Polypropylen wegen seiner geringen Kosten attraktiv.. Polypropylen-Klempnerarbeiten sind mindestens ein halbes Jahrhundert alt und leiden nicht unter dem Überwachsen mineralischer Sedimente. Die Erosion der inneren Oberfläche durch hängende Hartkunststoffe ist auch nicht schrecklich.

Wichtig: In den Systemen der Warmwasserversorgung und Heizung wird mit Aluminiumfolie oder geschnittenem Glasfaser (Faser) verstärktes Polypropylen verwendet. Die Verstärkung erhöht die Zugfestigkeit und verringert die Dehnung der Polymerleitung während des Erhitzens erheblich.

• Polyethylen wird nur und ausschließlich für kaltes Wasser verwendet.. Die Arbeitstemperatur dieses Kunststoffs ist auf 40 Grad begrenzt.
• Vernetztes Polyethylen unterscheidet sich jedoch grundlegend durch erhöhte Festigkeit und Hitzebeständigkeit.. Vernetzungen zwischen Polymermolekülen verändern ihre physikalischen Eigenschaften und ermöglichen den Einsatz in Heizsystemen und Heißwasserkreisläufen. Die Flexibilität der Röhren macht sie sehr beliebt bei der Kollektorverdrahtung.

Abwasser

Die Liste der Materialien, die für Abwassersysteme verwendet werden, ist merklich kleiner.

• Gusseisen hat inzwischen seine frühere Popularität verloren. Die Gründe - die hohen Kosten, die große Masse und die extrem zeitaufwendige Installation mit Prägesockeln. Das einzige Argument für Gusseisen sind seine akustischen Eigenschaften: Massive Wände absorbieren jeglichen Lärm, was bei Steigrohren in einem Mehrfamilienhaus sehr nützlich ist.

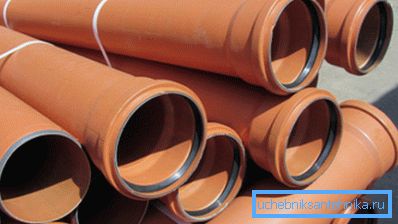

• Im Gegensatz zu PVC-Rohrleitungen auf dem Höhepunkt der Beliebtheit. Das geringe Gewicht, die einfache Installation und das einfache Schneiden ermöglichten es, konkurrierende Lösungen auf dem aktuellen Markt zu pressen.
• Hier wird Polypropylen verwendet. Es ist sogar leichter als Polyvinylchlorid, hat eine größere Härte und vor allem Wärmebeständigkeit. Die Betriebstemperatur von Abwasser aus Polypropylen beträgt bis zu 90 Grad gegenüber 60 für PVC.

• Polyethylen wird viel seltener verwendet - gerade wegen der niedrigen Betriebstemperatur - der Vorteil ist die Geräuschlosigkeit: Dicke und extrem elastische Wände löschen Geräusche etwas schlechter als Gusseisen.

Montage

Wie macht sich der Einbau von Sanitärrohren in jedem der aufgeführten Fälle selbst?

Sanitär, Heizung

Abwasser

Terminologie

Einige Begriffe sind wahrscheinlich für Leser, die weit entfernt von Klempnerarbeiten sind, ungewöhnlich und müssen daher kommentiert werden.

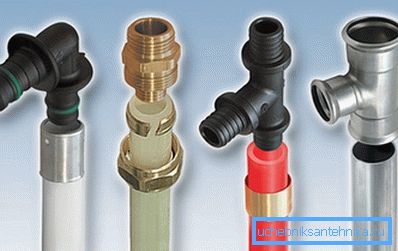

• Die Klemmverschraubung presst das Rohr entweder mit einer Gummi- oder Silikondichtung beim Anziehen einer Überwurfmutter mit konischem Innenquerschnitt oder das Rohr selbst mit einem Spaltring (bei Weichkupfer und Metall-Kunststoff) an der Düse.

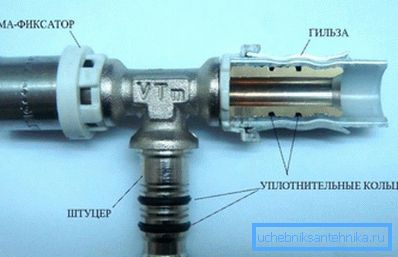

• Durch das Einpressen wird das Metall-Kunststoff-Rohr mit zwei Gummiringen zuverlässig auf dem Fitting befestigt, wenn der Edelstahlliner mit einer Spezialzange gepresst wird.

• Das Steckfitting (aus dem englischsprachigen Push-Push) wird beim Drücken fixiert. Die Dichtigkeit wird auch hier mit Gummiringen gewährleistet, während der Fixierer ein Federring aus Edelstahl ist, dessen Füße nach innen zeigen.

Beim Schweißen von Polypropylen schmilzt ein Tieftemperaturlötkolben die Innenfläche des Kupplungsstücks und die Außenfläche des Rohrs; dann werden die teile kombiniert und nach dem Abkühlen werden sie eins.

Ähnlich sieht es beim Stumpfschweißen von Polyethylen-Rohrleitungen aus.

• Das Elektrofusionsfitting enthält eine Heizspule. Durch Zuführung können Sie das Polyethylen auf den Schmelzpunkt erwärmen und ein zuverlässiges Verschweißen der Teile erreichen.

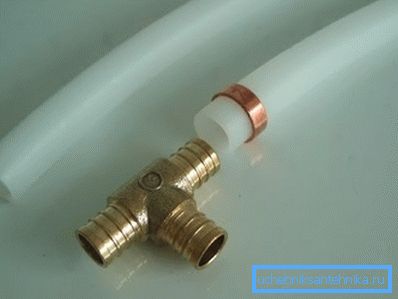

• Vernetztes Polyethylen besitzt ein mechanisches Gedächtnis. Nachdem das Rohrende mit einem Spezialwerkzeug gedehnt wurde, kehrt es schnell zu seinem ursprünglichen Durchmesser zurück und drückt die darin eingesetzte Armatur zusammen. Eine Ärmel über dem Oberteil sorgt für zusätzliche Fixierung.
• Die Gewindeverbindungen von Stahlrohrleitungen werden unter Verwendung von Gusseisen- und Messingarmaturen hergestellt. Fäden werden mit Flachs (oft mit Farbstoff) oder polymeren Materialien versiegelt.

Wichtig: Auf den Fäden werden normalerweise verschiedene Klempnerarbeiten aus Sanitärrohren zusammengebaut - Tischlampen, Stehlampen, Tische usw. Nach dem Bemalen sehen diese lustigen Entwürfe ziemlich präsentabel aus.

Abmessungen

Lassen Sie uns einige interessante Fakten auf verschiedene Art und Weise in Bezug auf die Durchmesser von Pipelines nennen.

• Sowohl Verkäufer als auch technische Redakteure geben häufig die Abmessungen der Rohrleitungen in Zoll an. Es ist in gewisser Weise ein Tribut an die Tradition: In englischen Zoll werden die Durchmesser der Rohrgewinde gemessen. Die Umstellung auf das gewohnte Maßsystem ist einfach: Multiplizieren Sie die Größe einfach mit 25,4 - und wir erhalten die Größe in Millimetern.

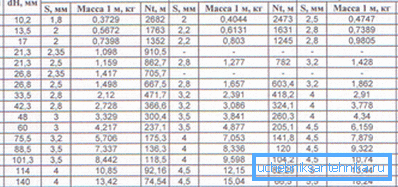

• Die Verwirrung endet nicht dort. Bei Stahlrohren ist der Hauptparameter nicht der Außen- oder Innendurchmesser, sondern der bedingte Durchgang (DU). In der Regel liegt es nahe am Innendurchmesser, ist jedoch nicht gleich diesem und gibt nur die Möglichkeit an, die Rohrgewinde mit der entsprechenden Größe für die Verbindung der Elemente dieser Rohrleitung zu verwenden.

• Die Abmessungen von Kunststoff-Installationsrohren aller Art sind im metrischen System angegeben. In der Regel werden sie mit dem Außendurchmesser bezeichnet; Um den inneren Querschnitt zu berechnen, müssen Sie die Wandstärke kennen.

Welche Größen sind für Heizungs- und Wasserversorgungssysteme relevant?

• Kaltwasser- und Warmwasserversorgungsschalen haben einen Durchmesser von 15-20 mm.
• Führt zum Kühler - 20 - 25 mm.
• Wasser- und Heizsteige - 25 - 32 mm.
• 40 - 65 mm - der Durchmesser der Abfüllung von Heizung und Wasser.
• Ein Installationsrohr von 75 mm und mehr wird für die Installation von Aufzugsaggregaten und Wasserzählern verwendet, die Heizung, Warmwasserversorgung und Kaltwasserversorgung in Mehrfamilienhäusern durchführen.

Die Abmessungen der Installationsrohre - PVC, Polypropylen, Polyethylen und Gusseisen - für Abwasser werden unter Berücksichtigung der Möglichkeit einer Salvenentladung ausgewählt.

• Das Installationsrohr 50 mm wird zum Anschließen aller Geräte außer der Toilette verwendet.

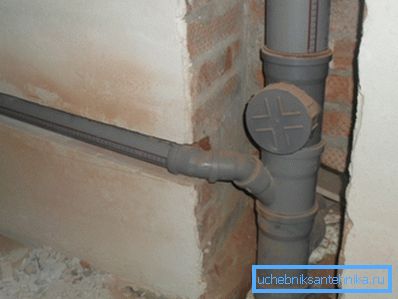

• 110 mm - ein typischer Abschnitt des Abflusses aus dem Toiletten- und Abwasserkanal.

• 150 und höher - die Größen der Freisetzung an einem Brunnen und Stellen der Kanalisation zwischen den Brunnen.

Fazit

Wir hoffen, dass unsere etwas oberflächliche Überprüfung bestehender Lösungen für den Leser von Nutzen sein wird. Wie immer enthält das Video in diesem Artikel weitere thematische Informationen. Erfolge!
