Installation von schornsteinen innerhalb und außerhalb von

Kamin - eines der gefährlichsten Elemente der Abgasanlage aus dem Ofen oder Kamin. Beachten Sie bei der Installation unbedingt die Regeln und Anforderungen der Brand- und Hygienesicherheit. In dem Artikel werden wir die korrekte Installation von Schornsteinen und alles, was mit diesem Prozess zusammenhängt, berücksichtigen.

Leider sind Brände bei der Verwendung von Öfen und Kaminen alles andere als ungewöhnlich, und es ist nicht immer möglich, sie im Keim zu verhindern. Oft bringt uns ein Gefühl der Gefahr mit sich, und dann kann ein zusätzlicher Arm voll Feuerholz eine Katastrophe verursachen, da nicht nur im Ofen verbrannt wird, sondern über die gesamte Länge des Schornsteins.

Tipp: Gemäß den Brandschutzbestimmungen sollte der Abstand zwischen dem Schornstein und Bauten aus brennbaren Materialien mindestens 500 mm betragen. Eine rechtzeitige Untersuchung der im Haus installierten Schornsteine ​​verhindert katastrophale Folgen.

Arten von Schornsteinen

Sie bestehen aus verschiedenen Materialien, darunter:

• Ziegelsteine;
• Keramik;
• schwarz und edelstahl.

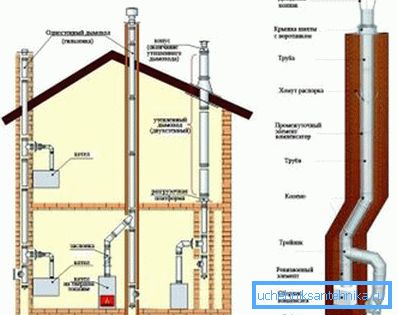

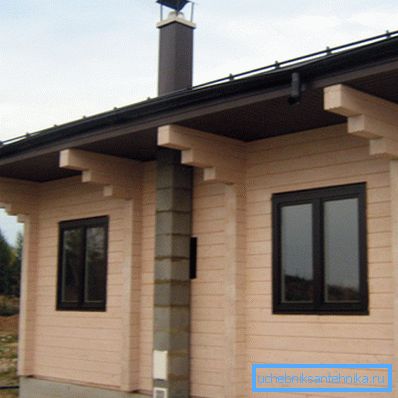

Sie sind auch intern und extern:

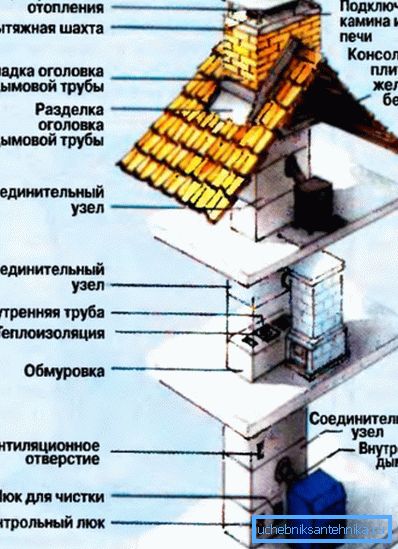

Schneiden

Sogenannter nicht brennbarer Raum, einschließlich des Luftspaltes zwischen der Gebäudestruktur und dem Rauch im Ofen. In einem Ziegelofen erfolgt das Schneiden aus dem gleichen Ziegel, aus dem Ofen und Rohr hergestellt wurden.

Lassen Sie uns zum besseren Verständnis ein Beispiel verwenden:

• Wenn der Ofen in die hölzerne Innenwand des Hauses eingebaut ist, um zwei Räume gleichzeitig zu beheizen, wird in der Wand eine Öffnung vom Boden bis zur Decke angebracht, die breiter als die Breite ist.
• Die Lücken zwischen der Öffnung und der Öffnung sind mit Mauerwerk gefüllt, das als Schneiden bezeichnet wird. Wenn sie nicht ausgefüllt wären, würden sie als Exkurs bezeichnet.

Tipp: Der Wiederaufbau des Schornsteins erhöht seine Kapazität.

Zweites Beispiel:

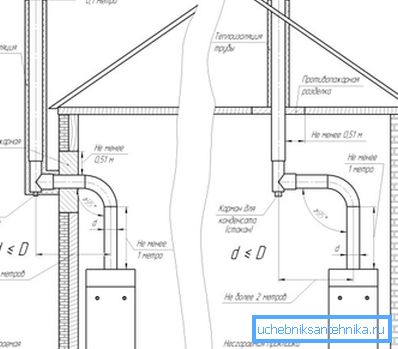

• Der Querschnitt des Durchgangs in der Decke für den Einbau des Rohrs durch diesen sollte größer sein als der Querschnitt des Rohres, während die Wände des Ziegelrohrs verdickt werden.
• In diesem Fall wird die Verdickung auch Schneiden genannt. Experten sagen, dass dies kein heißer Teil des Ofens ist, neben den umschließenden Strukturen.

Das Schneiden kann aus jedem nicht brennbaren Material erfolgen, insbesondere:

• Ziegelsteine;
• Asbestzementplatten;
• Schaumbeton oder Beton;
• Metall.

Tipp: Sie können die Breite des Zuschnitts auf 380 mm reduzieren, indem Sie die brennbaren angrenzenden Strukturen mit einem Blech über einer Asbestplatte schützen.

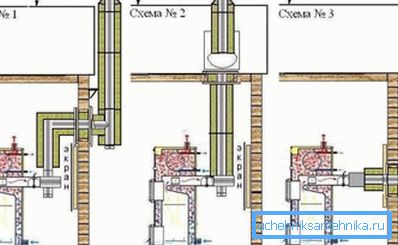

Abschirmung

Experten empfehlen die Installation eines Metallschirms mit einer Isolierschicht, die aus Mineralbasaltwolle mit einer Breite von 10-20 mm hergestellt wird. In diesem Fall entspricht der Wärmedämmungsgrad einer Ziegelschicht von 125 mm. Diese Lösung ermöglicht es, den Abstand vom Kamin zu den brennbaren Strukturen im Dach auf 130 mm zu reduzieren. Aber mache es nicht ohne extreme Notwendigkeit.

Meist werden die Schnitte mit Metall- oder Asbestzement-Flachblechen abgedeckt, die zweite Option ist noch schlimmer. Wenn ihre Dicke unzureichend ist, verwenden Sie Stahlkonstruktionen mit Ausnahme von Durchbiegungen oder Dichtungen aus Asbestzementplatten mit einer Dicke von 8 bis 20 mm.

Es sollte beachtet werden, dass das Rohr sich durch Erwärmung dehnen und ausdehnen kann, sich frei in den Zwischenräumen der Bleche bewegen oder sie ohne Fehlbiegungen biegen kann. Beachten Sie, dass die Wärmeausdehnung die Länge eines zwei Meter langen Kamins um 5 mm erhöhen kann. Daher muss bei der Installation des Bildschirms darauf geachtet werden.

Tipp: Es ist nicht erforderlich, eines der Enden fest mit dem Rohr zu verbinden, da sich die Abschirmhülle beim Erhitzen leicht verlängert.

Abdichtung der Fuge des Schornsteins mit dem Dach

Verwenden Sie dazu hitzebeständige, nicht brennbare Dichtstoffe, z. B. Patronentyp. Der einfachste Weg, um eine Abdichtung zwischen diesen Elementen zu erreichen, besteht darin, das Rohr mit einem Asbestkord aufzuwickeln, der zuvor in einer Ton-Sand-Lösung getränkt wurde, und dann die Stelle mit einer Mischung aus Sand und Zement zu bestreichen.

Tipp: Zum Schutz vor Undichtigkeiten, die durch die periodische thermische Ausdehnung des Schornsteins auftreten können, Bleche, die um den Umfang herum installiert werden.

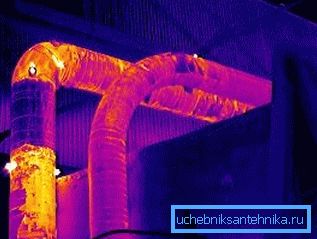

Es ist zu beachten, dass die Verbindung von kaltem Dachmaterial und heißem Rohr aufgrund von Leckagen zu einem unzuverlässigen Element wird. Außerdem kann das Verdampfen von Feuchtigkeit, wenn der Ofen an diesen Stellen angeheizt wird, heißen Stellen ähneln. Experten empfehlen daher die Installation von isolierten, abgeschirmten Rohren, obwohl deren Preis hoch sein kann.

Kamininstallation

In diesem Abschnitt werden zwei Optionen für die Installation eines Kamins betrachtet:

• Industriedesign;
• hausgemacht

Im ersten Fall werden wir den Bau eines abgeschirmten Schornsteins verwenden, dessen Hersteller finnische Unternehmen sind, die auf Holzöfen spezialisiert sind. Es ist ein Edelstahlrohr mit Isolierung - hitzebeständige Basaltwolle, das Außengehäuse (Sichtschutz) aus verzinktem Stahl.

Die Installation im Bildschirm erfolgt mit geformten Endkappen. Das Design wird direkt auf dem nicht wärmeisolierten Kamin montiert, so dass der Teil im Gehäuse 400-1000 mm von der Decke entfernt ist. Dadurch können Sie den erforderlichen Brandschutzbestimmungen für Schornsteine ​​standhalten.

In diesem Fall sollten wir jedoch nicht vergessen, dass sich der Bildschirm auch auf über 80 ° C erwärmen kann, was ebenfalls gefährlich wird. Um Feuer zu vermeiden, ist es erforderlich, trotz der zusätzlichen Schutzelemente einen Ausschnitt von 380 mm vom Schornstein aus vorzusehen.

Beachten Sie! Diese Anforderungen entsprechen den inländischen Installationsnormen, die nicht anders ausgelegt werden können. Die Regeln für den Betrieb von Rauchgas- und Lüftungsleitungen sind strikt zu beachten.

Es ist zu berücksichtigen, dass die finnischen Empfehlungen, die den Einbau eines geraden Schornsteins mit einem Gehäuse erlauben, hier als illegal gelten. Die Würde der finnischen Konstruktion - der Kamin ruht auf dem Ofen und nicht auf dem Dach, was für mehr Sicherheit sorgt. Sie können es selbst schaffen, bestimmte Fähigkeiten dieser Arbeit zu haben.

Die Anweisung ist ganz einfach:

1. Schweißen Sie den Rahmen der Ecken für das Abschirmrohr.
2. Umhüllen Sie es mit verzinkten Stahlblechen.
3. Sie können das Gehäuse an einem Schneidebogen aufhängen und zusätzliche Schutzschirme installieren.

Selbst gemachte Schornsteinkonstruktionen passieren normalerweise das Dach, kombiniert mit der Decke. So sparen Sie Baumaterial und erhöhen den Brandschutz. Eine ähnliche Konstruktion wird oft während des Durchgangs durch den Dachboden installiert.

Fazit

Rauch wird gewöhnlich als hermetisches vertikales Rohr bezeichnet, dessen Hauptaufgabe die Entfernung von Verbrennungsprodukten ist. Und da es schwierig ist, den Betrieb des Schornsteins ständig zu überwachen, sollten Sie während der Installation nicht von den Brandschutzregeln abweichen.

Die Hauptrolle wird in diesem Fall dem Schneiden zugewiesen - dem Spalt zwischen dem Kamin und den brennbaren Strukturen. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
