Installation von kamin-sandwichrohren

Der Schornstein vom Typ „Sandwich“ ist derzeit der am häufigsten verwendete, da er für seine praktischen Eigenschaften und seine immense Funktionalität bekannt ist. Sprechen wir über die Installation des Kamin-Sandwichrohrs.

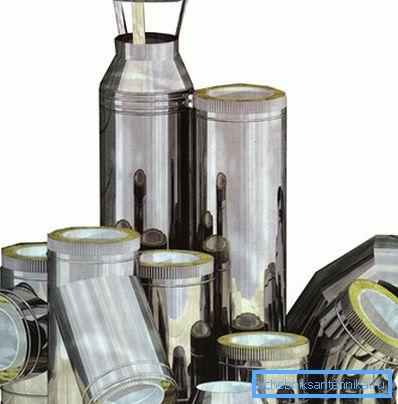

Die Vorteile dieses Designs umfassen die folgenden Eigenschaften:

• nahezu vollständige Abwesenheit von Kondensat
• an den Wänden ist kein Ruß
• vernachlässigbare Brandgefahr
• Schornsteine ​​sind leicht zu warten und bei Bedarf zu reparieren.

Sandwichrohre eignen sich hervorragend als Material für Schornsteine ​​in Gebäuden aus Holz, beispielsweise in Bädern und anderen Holzgebäuden.

Wie baut man einen Schornstein auf?

Der hergestellte Schornstein besteht aus Teilen mit einer Länge von 1 m, wobei beide ineinander gesteckt werden. Um besser zu verstehen, wie der Installationsvorgang durchgeführt wird, ist es notwendig, genau zu klären, wie das Schornsteinschema im Haus dargestellt wird. Alles ist sehr einfach: Ein Produkt besteht aus äußeren und inneren Rohren, deren Durchmesser unterschiedlich ist und eine Lücke schafft, in der die Dämmschicht platziert wird. Das im Inneren befindliche Rohr besteht normalerweise aus Edelstahl, und das äußere Rohr, das keine thermische Stabilität benötigt, kann sowohl aus Kupfer als auch aus Messing bestehen.

Tipp! Wenn die Galvanisierung als Material für Rohre verwendet wird, kann sie sich während des Betriebs der Rohrleitung nicht normal verhalten, da sie während des Erhitzens wie auch während des Kühlens ständig ihren Durchmesser ändert.

Die aufgelisteten Mängel sind nicht in Edelstahl enthalten. Wenn Sie feste Brennstoffe verwenden, können Sie Edelstahl mit hitzebeständigen Eigenschaften verwenden.

Wärmender Kamin

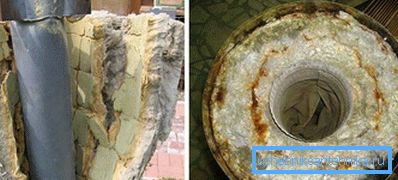

Bei der Installation des Kaminsandwiches wird spezielle Mineralwolle aus Basalt als Dämmstoff verwendet. Mit einer Dicke von 24 bis 60 mm wird es als Innendämmung für Blähton- und Polyurethanrohre verwendet. Die manuelle Installation erfordert jedoch häufig Arbeiten, was besondere Sorgfalt erfordert.

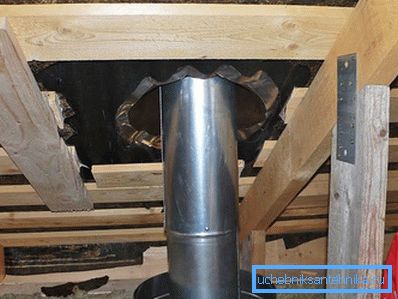

Rohrverbindungsmethoden

Es gibt mehrere Möglichkeiten, eine Verbindung herzustellen:

• Flansch;
• Bajonett
• und die sogenannte "kalte Brücke", "Kondensat", "Rauch".

Jede Methode hat ihre eigenen charakteristischen Eigenschaften. Beispielsweise ist die Option "Rauch" so konzipiert, dass Produkte, die von Kohlenmonoxid emittiert werden, nicht in den Raum gelangen (in der Regel Bäder). Das Verfahren, das die Bildung von Kondensat berücksichtigt, zielt darauf ab, das Abfließen von Kondensatbildungen im Rohr zu verhindern.

Die Flanschmontagemethode impliziert, dass der Rauch, der durch den Schornstein strömt, vor dem Schornstein auf nichts trifft, was ihn daran hindern könnte, den Schornstein zu verlassen. Es gibt natürlich Nachteile, die mit der Nachlässigkeit bei der Montage zusammenhängen. Wenn die Montage nicht mit ausreichender Qualität durchgeführt wird, kann Kondensat in die entstandenen Risse geraten, wodurch die Isolierung beschädigt wird.

Im Gegensatz zum Flansch wird bei der Bajonettmethode jegliches Eindringen von Feuchtigkeit vollständig vermieden, da hier der Innenschlauch im Schornstein direkt in die Buchse des unteren Sandwichs geht, es besteht jedoch die Möglichkeit, dass Rauch austritt.

Tipp! Damit der Rauch die Gesundheit nicht schädigt und das Kondensat die Isolierung nicht beschädigt, müssen Sie nur alle Fugen gut abdichten. Dieser Vorgang ist unabhängig von der gewählten Methode erforderlich.

In diesem Fall werden die inneren Rohre „durch Kondensat“ zusammengebaut, und die Isolierung sollte an den Stellen vorhanden sein, an denen der Kamin die Holzelemente des Daches berührt. Außerdem ist das Sandwich nicht für die direkte Verbindung mit dem Rohr geeignet.

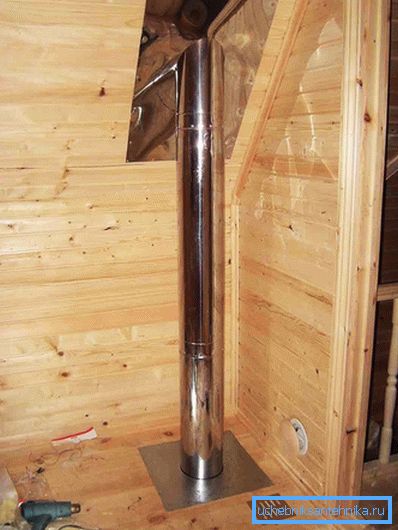

Montageprozess

Es ist zu beachten, dass die Installation an sich nicht schwierig ist, da zur Verbindung des Sandwichrohrs keine besonderen Konstruktionskenntnisse erforderlich sind. Wie fängt die Arbeit an? Die Hauptsache ist zu beachten, dass die Installation immer unten beginnen und oben enden sollte, während das äußere Rohr auf das innere Rohr aufgesetzt werden sollte.

Zunächst müssen alle Elemente des Schornsteins miteinander verbunden werden. Wenn Sie mit der Installation beginnen, müssen Sie berücksichtigen, dass ein Ende des Rohrs etwas verengt ist. er wird in das untere rohr eingeführt. Da sich im Schornstein kein Ruß ansammelt, ist es ziemlich einfach, das Kondensat daraus zu entfernen. Dies kann durch die Installation spezieller Tees erfolgen.

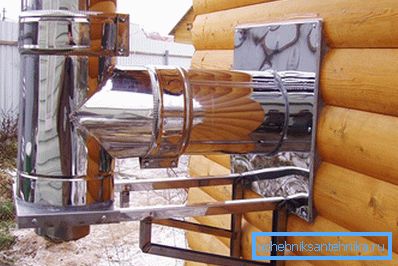

Zweitens müssen Sie den Schornstein nach oben halten, im ersten Fall sollten Sie die Option durch die Wand prüfen. Dazu macht es ein Loch unter dem Rohr, das Rohr wird gehalten und die Nähte werden mit Schaumstoff geschlossen. Halterungen unter der Halterung werden außen montiert, danach wird sie montiert. Die oben genannten T-Stücke sind an den an der Halterung angebrachten Ecken angebracht, auf denen sie sich bewegen können. Draußen kann die Wand mit einer Sperrholzplatte (ca. 1 cm dick) oder Metall genäht werden. Die Halterung selbst muss lackiert oder lackiert sein, um sie vor Korrosion zu schützen.

In den Adapter wird ein Loch der erforderlichen Länge gebohrt, worauf das Sandwich selbst gesetzt wird. Manchmal wird eine Zuordnung verwendet, dh ein Raum, der speziell zwischen der Gebäudewand und dem Rauchkanal verbleibt.

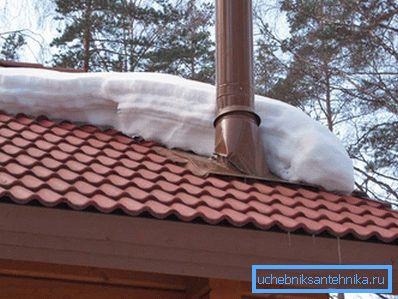

Wenn Sie einen Kamin im Dach halten, müssen Sie zuerst das Rohr entfernen und erst danach die Dachplatte an der Kiste montieren.

Tipp! Bei einer Kaminhöhe von mehr als 1,2 m ist es erforderlich, die Struktur mit Kabelbindern mit Crimpklemmen zu befestigen, da der Kamin sonst unter starkem böigem Wind zusammenbricht.

Wenn das Dach aus brennbaren Materialien besteht, sollte es vor möglichen Bränden geschützt werden. Dazu muss auf dem Kaminrohr, das über der Metallplatte oder dem Schiefer aufragt, ein Abweiser mit einem Gitter zum Löschen von Funken installiert werden (kleine Zellen müssen hergestellt werden).

Schornsteinmontage: was Sie wissen müssen

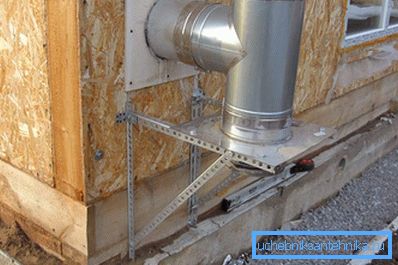

Als nächstes benötigen Sie so viel wie möglich, um den Kamin zu sichern. Alle T-Stücke und Knie sowie andere Komponenten werden mit Schlauchklemmen zusammengehalten, und das T-Stück selbst wird mit einer Halterung verstärkt. Wenn plötzlich der oberste Teil des Schornsteins schlecht oder gar nicht fixiert ist, ist es besser, ihn nur für den Fall zu verstärken und sich dadurch zu versichern. Üblicherweise werden in diesem Fall die Streben im Winkel von 120 ° eingesetzt.

Wenn nicht klar ist, wie die Andockverbindungen befestigt werden, können Sie im Folgenden mehr darüber erfahren. Sandwichpfeifen werden, wie bereits erwähnt, ineinander gesteckt. Wenn Sie nach dem Ende des Dockings überzeugt sind, dass keine Lücken vorhanden sind und alles in Ordnung ist, wird diese Verbindung mit einem Kompressionsclip abgedichtet. Wenn das Rohr mit einem anderen Element zusammengehalten wird, müssen die Schellen auf beiden Seiten verwendet werden.

Die Halterung kann übrigens von Hand gefertigt werden. Für seine Konstruktion werden einige Ecken (30, 50 mm) benötigt. Diese Ecken werden von einer Schleifmaschine in die erforderlichen Segmente geschnitten, mit einem Bohrer wird ein Loch für die M10- und M8-Schrauben gebohrt, dann wird alles zusammengebaut. Der gesamte Prozess ist im Internet auf Video zu finden und zu sehen.

Wir haben also auseinandergebaut, wie man das Rohr richtig zusammenbaut, was und wie man es anschließt, wie man das Rohr im Ofen anbringt, wie man durch die Wand und das Dach geht und wie man es befestigt. Jetzt können Sie tatsächlich über das Ende der Installation sprechen.

Die Installation des Kamin-Sandwichrohrs ist abgeschlossen

Es gibt eine kleine und unauffällige Nuance, die die Leute entweder nicht wissen oder vergessen - Sie müssen den Film aus den Rohren ziehen. Es wurde speziell geklebt, um die Rohre vor Kratzern und Schmutz zu schützen. Jetzt, da der Schornstein zusammengebaut und installiert ist, ist er nicht mehr erforderlich. Wenn Sie es vergessen, es abzunehmen, wird es später unter dem Einfluss der Wetterbedingungen zu slazit und gibt dem Kamin einen unordentlichen Blick.

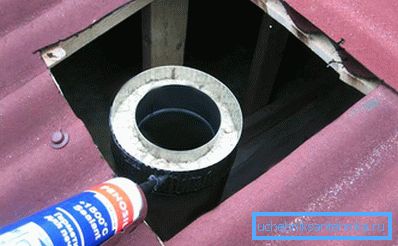

Die normale Länge des fertigen Schornsteins sollte etwa 5 m betragen, maximal 6 m, wobei der Abstand vom Ofen nach oben betrachtet wird. Die gesamte Struktur muss überprüft werden, jedes Gelenk oder unbemerktes Spiel muss abgedichtet werden. Normales Dichtungsmittel funktioniert nicht, Sie müssen nur hitzebeständig sein, es kann Temperaturen von bis zu 1000 ° C standhalten. Ein solches Dichtungsmittel wird auf die Außenfläche sowohl der Innenrohre als auch der Außenrohre aufgebracht. Bei einem Übergang von einem einwandigen Rohr zu einem doppelwandigen Rohr ist der äußere Kreis mit einem Dichtmittel bedeckt. Wenn dieser Teil der Arbeit abgeschlossen ist, müssen Sie schließlich die potenziell gefährlichen Stellen überprüfen, an denen sich das Rohr am stärksten erwärmen kann. Beratung, was die Temperatur dort ist.

Möchten Sie den Kamin nachträglich reinigen, war einfach und unkompliziert? Stellen Sie sicher, dass Sie es vorher überarbeiten. Was ist das? So genanntes kleines abnehmbares Teil, speziell in der Wand des Schornsteins angeordnet. Es kann wie ein Loch mit einer Tür aussehen.

Video

Der Kamin wird unter Verwendung von Kondensat wie folgt zusammengebaut:
