Installation von abwasserrohren: so können sie das

Eine der Hauptstufen bei der Erstellung eines Abwasserentsorgungssystems aus einer Wohnung oder einem Privathaus ist die Installation von Abwasserrohren. Trotz der scheinbar einfachen Einfachheit des Verfahrens weist es viele Nuancen auf, deren Nichtbeachtung zu erheblichen Problemen und sogar zu einer vollständigen Funktionsunfähigkeit des Entwässerungsnetzes führen kann.

Betrachten Sie diese Frage genauer.

Zusammengesetzte Montage

Derzeit werden Rohre aus Kunststoff häufig für Abwassersysteme verwendet. Sie sind leicht zu transportieren und zu installieren. Die Elemente sind ohne zusätzliche Ausrüstung, Klebstoff oder ähnliche Substanzen miteinander verbunden. Außerdem können bei Bedarf die Kanalrohre leicht demontiert werden.

Es gibt jedoch bestimmte Regeln, deren Beachtung eine maximale Dichtheit und Zuverlässigkeit der Verbindung, das Fehlen von Leckagen und lineare Verformung von Teilen ermöglicht.

Vorbereitungsphase

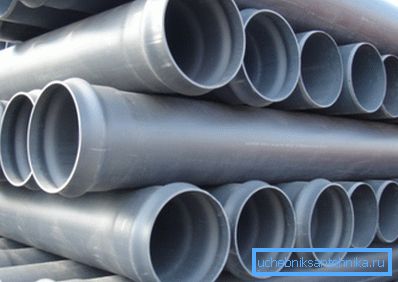

Vor der Herstellung des Abwassersystems muss die erforderliche Materialmenge eingekauft, auf die Baustelle gebracht und ordnungsgemäße Lagerbedingungen sichergestellt werden. Dies verhindert die Verformung von Rohren und die Verschlechterung ihrer technischen Eigenschaften infolge der Einwirkung widriger Umwelteinflüsse.

Es ist möglich, einzelne Kunststoffteile in einem Stapel zu stapeln, dessen Höhe 2 Meter nicht überschreiten darf. Denken Sie daran, dass Polyethylen und Polypropylen Angst vor Sonnenlicht haben. Es ist egal, wie die Lufttemperatur im Raum ist.

Achten Sie auch auf das Schneidewerkzeug, da Sie bei der Installation häufig das Rohr schneiden müssen, um die richtige Größe zu finden. Es ist am besten, Spezialwerkzeuge zu verwenden, die nach dem Schneiden eine Facette am Ende des Produkts bilden (der Preis für einen solchen Schneider ist gering und kann im Baumarkt gekauft werden).

Ansonsten können Sie das Rohr mit einer Bügelsäge kürzen. Es ist nur erforderlich, die Kante mit einer Feile weiter zu bearbeiten, so dass sie einen Winkel von etwa 150 Grad hat, wodurch die Gummidichtung in der Muffe nicht beschädigt wird.

Beachten Sie! In keinem Fall können die im Installationsprozess verwendeten Kanalarmaturen nicht geschnitten werden. Dies verstößt gegen ihre technischen Eigenschaften und führt zur Bildung von Lecks sowie zur Verschlechterung der Durchlässigkeit des installierten Kanalnetzes.

Hauptbühne

Die Installation der Kanalrohre erfolgt in folgender Reihenfolge:

1. Silikon- oder Flüssigseife wird auf das glatte Ende des Rohrs oder der Armatur aufgetragen..

Diese Substanz erlaubt:

• erleichtern das Andocken von Teilen bei der Montage;
• Reibung zwischen Teilen während Temperaturausdehnungen von Kunststoffteilen des Kanalnetzes reduzieren;
• die Wahrscheinlichkeit des Anhaftens von Teilen verringern, was zu einem Verzug des Abflusssystems führen kann;
• Verhindern Sie, dass die Gummidichtung während der gesamten Betriebszeit des Kanalnetzes austrocknet.

1. Der glatte Abschnitt des Rohrs muss bis zum Anschlag in die Muffe eines anderen Rohrs, einer Kupplung, eines Auslasses oder eines Adapters geschoben werden. Markieren Sie dann die Stelle, an der sich der Schnitt befindet.

1. Schieben Sie das Rohr etwas zurück, so dass der Abstand zwischen der gezogenen Linie und der Glockenkante etwa 1 cm beträgt.. Dadurch wird ein Bruch des Abwassersystems während des Betriebs vermieden und die innere Belastung der Rohre verringert.

Beachten Sie! Wenn das Rohr in das Fitting eingeführt wird, muss es nicht zurückgeschoben werden. Sie muss bis zum Anschlag eingedrückt werden, um eine maximale Zuverlässigkeit der Verbindung zu gewährleisten.

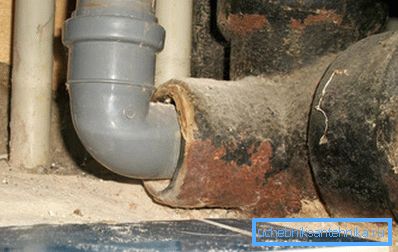

Andocken von Kunststoff- und Gusseisenteilen

Bei der Modernisierung von Entwässerungssystemen in alten Wohnungen müssen PVC-Rohre häufig mit einem vorhandenen Gussrohrsystem verbunden werden.

In diesem Fall wird die Arbeit wie folgt ausgeführt:

• Für die Dichtheit des Knotens müssen Sie einen speziellen Adapter mit dem erforderlichen Durchmesser verwenden.
• Wenn das Ende des Gussrohrs keine Glocke hat, wird an seinem Ende eine doppelte Dichtung angebracht, wonach ein Kunststoffrohr mit einer Glocke oben angebracht wird (in diesem Fall müssen die Gummiteile nicht mit Silikon geschmiert werden).
• Wenn das gusseiserne Rohr mit einer Muffe endet, werden alle Aktionen umgekehrt ausgeführt.

Kanalrohrbefestigung

Klemmen mit Klammern

Alle Abwasserteile müssen fest an der Wand oder am Boden befestigt sein.

Bevor Sie mit dieser Phase fortfahren, sollten Sie das Diagramm des bereitgestellten Netzwerks sorgfältig studieren.

Die Anweisungen zum Befestigen der Klemmen enthalten die folgenden Anforderungen:

• Befestigungselemente sollten sich unter den Kupplungen befinden, die die verschiedenen Elemente des Abflussrohrs verbinden.
• Der Abstand zwischen benachbarten Montageeinheiten sollte nicht mehr als 10 Durchmesser des verwendeten Rohrs betragen.
• In senkrechten Steigleitungen werden alle 1-2 Meter Schellen montiert.
• Der Abstand zwischen Rohr und Wandfläche sollte 4 mm betragen.

Die bauaufsichtliche Dokumentation (DIN 1986) verlangt, dass im fertigen Kanalnetz keine inneren Spannungen auftreten.

Dies wird durch die Kombination starrer und schwimmender Halterungen erreicht:

1. Zäh. In diesem Fall wird die Pipeline eindeutig in einer Position gehalten. Die Klemme erlaubt keine Bewegung der Teile in die eine oder andere Richtung. Hier müssen Sie jedoch schalldämpfende Befestigungselemente (Klemmen mit Gummidichtung) verwenden.
2. Schwimmend. Dieser Knoten ermöglicht die freie Bewegung des Rohrs entlang seiner Achse. Teile können mit denselben Befestigungselementen (ohne Gummidichtung) befestigt werden. Ziehen Sie jedoch die Bolzen am Rohr nicht zu fest an.

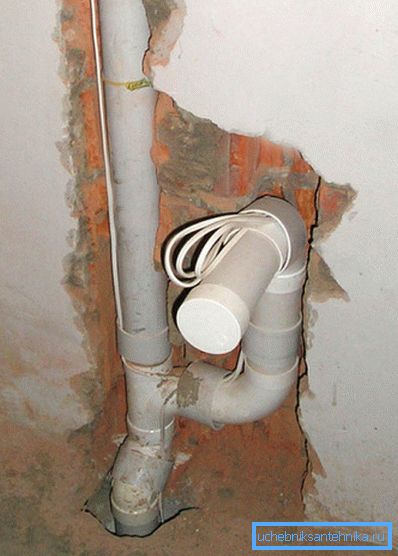

Rohrleitung, die in Beton legt

In einigen Fällen müssen Abwasserrohre eventuell mit Beton gegossen werden. Zu diesem Zweck wird der Einbau gemäß dem oben beschriebenen Schema durchgeführt (mit einem Abstand von 10 mm an den Verbindungspunkten der Elemente), und die Befestigung erfolgt so, dass die Teile ihre Position während des Betriebs nicht ändern können.

Die Lücken zwischen der Muffe und der Oberfläche der Rohrleitung sollten zusätzlich mit einem Klebeband geschützt werden, und alle Bohrungen sollten mit geeigneten Stopfen verschlossen werden.

Wenn die Rohre in der Wand gehalten werden, sollte der Stroboskop so angeordnet werden, dass durch die Größe keine inneren Spannungen auftreten.

Wenn die Oberfläche unmittelbar danach verputzt wird, sollten die Abwasserelemente mit einem weichen Material umwickelt werden:

• gewellte dicke Pappe;
• Mineralwolle;
• Glasfaser.

Erwägen Sie auch die Wärmedämmung. Andernfalls kann das heiße Wasser, das durch die Rohrleitung fließt, die dekorative Oberfläche beschädigen.

Qualitätskontrolle von Verbindungen

Nachdem alle Rohrleitungen an ein Netzwerk angeschlossen und Sanitärgeräte angeschlossen sind, sollten Sie das resultierende Abwassersystem auf Funktionsfähigkeit überprüfen.

Zu diesem Zweck wird empfohlen, alle Verbraucher im Haus mit voller Kapazität zu öffnen. Das System sollte unverzüglich das gesamte Wasser ablassen.

Überprüfen Sie auch die Dichtheit der Verbindungsknoten. Wenn ein Leck entdeckt wird, muss der Installationsvorgang für den einen oder anderen Teil des Abwassersystems wiederholt werden.

Fazit

Wie Sie sehen, ist die Installation von Abwasserrohren mit eigenen Händen einfach und ermöglicht mit minimalem Aufwand die Entwicklung eines zuverlässigen Systems zur Abwasserentsorgung.

Sie können mehr über diese Frage aus dem Video in diesem Artikel erfahren.
