Installation von abwasser - funktionen für heimwerker

Komfort zu Hause ist ohne die Bereitstellung von warmem und kaltem Wasser, Entwässerung und stabiler Temperatur zu jeder Jahreszeit unmöglich. Die Installation der Abwasser- und Wasserversorgung ist eine sehr wichtige Aufgabe, jedoch kann jeder aufmerksame Besitzer damit umgehen.

Liste der regulatorischen Dokumente

Es ist möglich, mehr als 10 Normen zu nennen, in denen auf die eine oder andere Weise Abwassersysteme oder die Organisation der Wasserversorgung erwähnt werden.

Wenn Sie jedoch die gesamte Arbeit ohne die Hilfe von Spezialisten durchführen möchten, müssen Sie die folgenden Dokumente beachten:

• SNiP 2.04.01-85 * - enthält Informationen zur Abwasser-, Warm- und Kaltwasserversorgung. Es kann als „Nachschlagewerk“ im Entwurf betrachtet werden. Die Norm enthält nicht die Regeln für die Installation von Abwasserkanälen, sondern die allgemeinen Anforderungen an das System.
• SNiP 3.05.01-85 - enthält auch nützliche Informationen für die Planung und Installation von Sanitär- und Heizungsanlagen in der Wohnung. Die Anforderungen an den Ort der Konvektoren im Haus, die erforderlichen Steigungen der Rohrleitungen beim Anfahren von Heizgeräten usw. werden angegeben.
• SNiP 41-01-2003 - nur bei der Planung von Heizung und Belüftung in der Wohnung nützlich. Informationen werden in der Entwurfsphase des Heizkreises nützlicher.

Die allgemeinen Anforderungen an Abwassersysteme, Wasserversorgung und Heizung können wie folgt formuliert werden:

• Dichtheit der Gelenke;
• Mindestanzahl von Windungen der Pipeline;

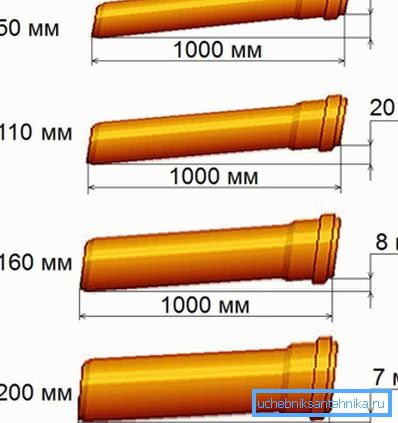

• Die Neigung der Rohrleitungen (Abwasser) sollte entsprechend dem Durchmesser gewählt werden.

• Bei der Auswahl der Rohre muss die Art des Fluidstroms berücksichtigt werden, da Wasser unter Druck zugeführt wird.
• Bei heizung und Warmwasserversorgung muss die längere Einwirkung hoher Temperaturen berücksichtigt werden.

Welches Material soll man wählen?

Die Dauerhaltbarkeit und Wartungshäufigkeit des Entwässerungssystems oder der Wasserversorgung hängt unter anderem davon ab, wie richtig das Rohrleitungsmaterial ausgewählt wurde.

Abwasserrohre

Die Installation von Abwassersystemen wird durch die Verwendung von Kunststoffrohren (PVC oder Polypropylen) erheblich vereinfacht. Polypropylenrohre werden seltener für die Organisation der Entwässerung verwendet, hauptsächlich aufgrund der Tatsache, dass sie mehr Kunststoff sind.

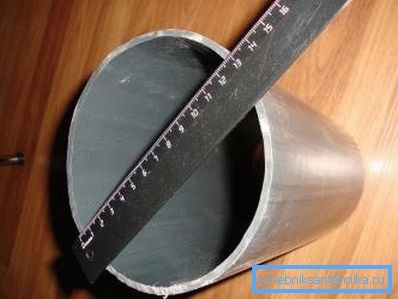

Die Kanalisation arbeitet im Free-Flow-Modus, sodass Sie nur an verschiedenen Stellen den Durchmesser bestimmen müssen. Kanalrohre aus Kunststoff unterscheiden sich zusätzlich zum Durchmesser der Wandstärke. Wenn die Belastung gering ist (die Belastung der häuslichen Abwasserleitung ist nahezu Null), können Sie bei einer Wandstärke von 3,2 mm stoppen.

Bei Installationen im Außenbereich hängt alles von der Tiefe der Rohrleitung ab. Wenn es in eine Schutzbox gelegt wird, kann die Dicke auch als minimal angesehen werden. Ansonsten ist es besser, Rohre mit einer dickeren Wand zu wählen, obwohl ihre Kosten etwas höher sind. Die Grundregeln für die Installation von Kunststoff-Abwassersystemen sind unten aufgeführt.

Rohre für Wasserversorgung und Heizung

Die strengsten Anforderungen werden an das Heizungs- und Warmwassersystem gestellt. Schließlich muss das Rohrmaterial die Dichtheit bei längerer Einwirkung hoher Temperatur (die Temperatur des Kühlmittels erreicht 95 ° C) und des Drucks gewährleisten.

Beachten Sie! Die Polypropylen-Pipeline zeichnet sich im Vergleich zu PVC-Abwasserrohren durch eine hohe Plastizität aus. Daher ist eine starre Fixierung verboten, da sich die Rohrleitung bei der Zufuhr von heißem Wasser möglicherweise verformt.

Und hier hat die Polypropylen-Pipeline einen Vorteil. Es sind Rohre aus diesem Material, die zur Zufuhr von Wasser (kalt und heiß) sowie zur Zufuhr von Kühlmittel zum Kühler dienen.

Es kann festgestellt werden, ob die Rohrleitung für die Installation eines Wasserversorgungssystems von Hand geeignet ist.

Je nach Markierung der Rohre können angewendet werden:

• für kaltes Wasser - PN Number bezeichnet den maximalen Arbeitsdruck (in diesem Fall - 1 MPa oder 10,2 kg / cm)²). Die Wassertemperatur sollte 20 ° C nicht überschreiten.
• zur Versorgung von kaltem und heißem Wasser - PN Die maximale Wassertemperatur sollte 60 ° C nicht überschreiten. Bei seltener Verwendung ist der Preis etwas höher als beim PN10;
• für warmes und kaltes Wasser - PN20 (Druck bis 20,1 kg / cm)²) ist die Obergrenze der Temperatur der Flüssigkeit 80 ° C. Natürlich stört niemand, solche Rohre für die Zufuhr von kaltem Wasser zu verwenden;

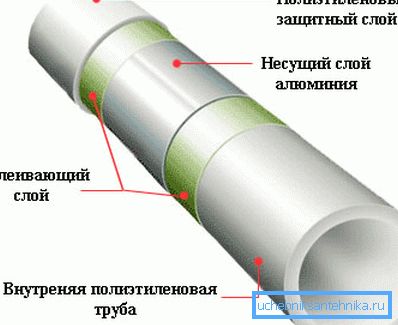

• Kühler mit Kühlmittel zu versorgen, Solche Rohre sind mit Aluminiumfolie verstärkt. Zulässiger Druck - 25,49 kg / cm², und die Wassertemperatur kann 95? C erreichen.

Montagetechnik

Die Gestaltung von Wasserversorgungs-, Abwasser- und Heizungssystemen sind miteinander verknüpft. Daher ist es ratsam, das Projekt vor Beginn der Arbeiten abzuschließen. Dadurch können Sie die Pipeline entlang der optimalen "Route" verlegen und unerwünschte Kreuzungen vermeiden. Die Installation von Wasserversorgungssystemen für die Abwasserheizung beginnt erst, nachdem ein Plan ausgearbeitet wurde.

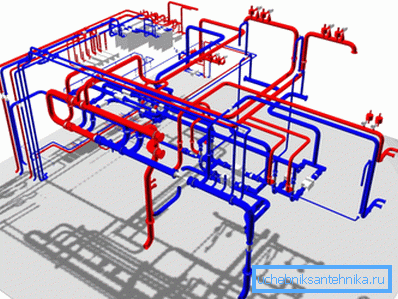

Das Beste kann in spezialisierten Programmen als Design bezeichnet werden. Die Leitung für die Zufuhr von heißem und kaltem Wasser ist blau bzw. rot gestrichen. Die Route kann bequem optimiert werden.

Planen Sie die Planung auf Millimeterpapier manuell.

Die Planungsanweisungen lauten wie folgt:

• Zunächst zeigt die Skala die Anordnung der Etage (Haus).
• es kennzeichnet die Position von Armaturen und Heizkörpern;

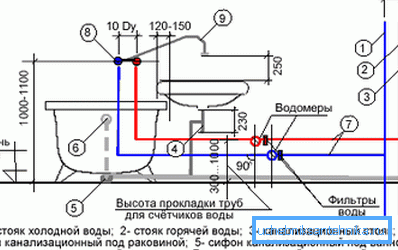

• Danach müssen auf dem Plan Sanitärgeräte per Rohrleitung an eine Steigleitung angeschlossen werden (um das Abwasser abzulassen).
• Sie müssen auch kaltes und heißes Wasser mitbringen.

Mit einem solchen Plan können Sie die erforderliche Anzahl von Rohren und Fittings genau berechnen.

Verfahren zur Installation von Abwasser

Das Abwassersystem ist in zwei Subsysteme unterteilt - intern und extern (gilt nur für Privathäuser).

Im Allgemeinen erfolgt die Installation von Kunststoffabwasser in der folgenden Reihenfolge:

• Bei einem autonomen Kanal wird zuerst ein Klärgrube installiert.

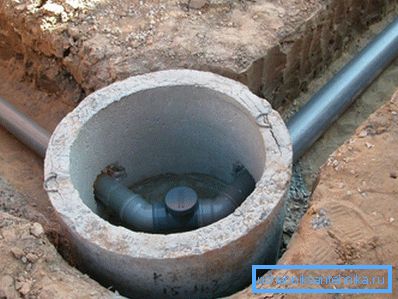

• dann werden die Rohre vom Klärgrube bis zum Fundament des Hauses in einem Graben verlegt, und es ist wünschenswert, Inspektionsschächte an der Stelle der drehenden Rohrleitung zu installieren.

• Danach beginnt die Installation der internen Pipeline.
• In Betonwänden und -decken werden Löcher vorbereitet, und die Installation des Abwassersystems im Inneren beginnt mit der Installation des Steigrohrs und seiner Verbindung zum Auslass.
• Danach müssen nur noch Bodenverdrahtungen vorgenommen und Sanitäranlagen an das Abwassersystem angeschlossen werden.

Installation von Sanitärsystemen

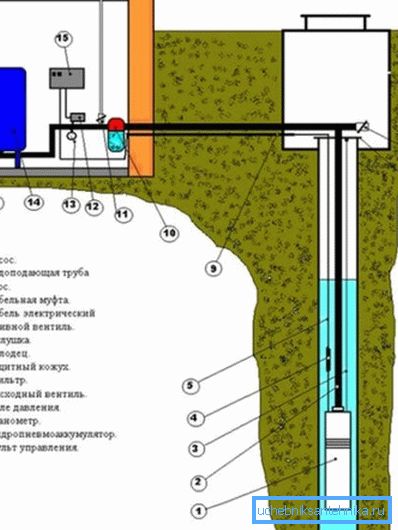

Bei der Wasserquelle kann es sich entweder um ein zentrales Wasserversorgungssystem oder um eine beliebige natürliche Quelle handeln, beispielsweise um ein Reservoir oder einen Brunnen. Im zweiten Fall wird die Situation natürlich dadurch erschwert, dass das Wasser auf die gewünschte Höhe angehoben werden muss und im Falle eines Stromausfalls eine gewisse Reserve bietet.

Bei der Organisation eines Wasserversorgungssystems in einer Stadtwohnung ist alles viel einfacher, es reicht aus, die notwendigen Sanitärinstallationen mit einer Steigleitung zu verbinden. Die Installation von Wasserversorgungs- und Abwassersystemen ist nicht sehr unterschiedlich, die wichtigsten Feinheiten der Technologie liegen eher in der korrekten Verbindung von Polypropylenrohren.

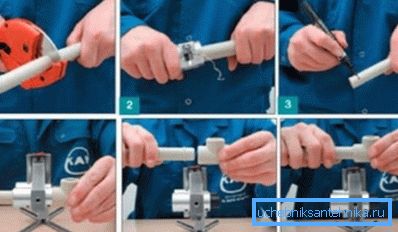

Wenn Metall- und PVC-Rohre meistens glockenförmig miteinander verbunden und mit einem wasserfesten Dichtmittel versiegelt werden, reicht dies bei Polypropylenrohren nicht aus. Um die geforderte Dichtheit zu erreichen, wird Schweißtechnik eingesetzt, während die Enden der Rohre unter Hochtemperatureinwirkung erweichen und nach dem Verbinden einstückig werden.

Beachten Sie! Bei der Verlegung des äußeren Teils der Wasserversorgung ist es besonders wichtig, die Eindringtiefe des Frosts zu berücksichtigen. Es ist besser, Zeit zu investieren und die Pfeife zusätzlich zu erwärmen, als im Winter die Böe zu beseitigen.

Installation der Heizungsanlage

Installation der Heizwasserversorgung Abwasser - der Schlüssel für ein angenehmes Leben im Haus. Bei der Bildung eines Mikroklimas spielt jedoch das Erhitzen eine entscheidende Rolle.

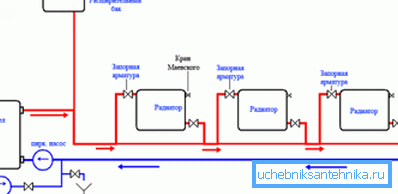

Dieses Element der Heimwerkerarbeit kann als das schwierigste und zeitaufwendigste angesehen werden, und Schwierigkeiten können in der Planungsphase auftreten. Die erforderliche Leistung des Kreislaufs muss unter Berücksichtigung der Art des Kühlmittels, seiner Temperatur, der Anzahl der Etagen und der Größe des Raums ermittelt werden. Bereits auf der Grundlage dieser Berechnung wird der geeignete Pumpenausdehnungsbehälter ausgewählt.

Die Rohrleitung muss einem ausreichend hohen Druck und einer Temperatur in der Größenordnung von 90 bis 95 ° C standhalten. Wenn zum Beispiel im Abwassersystem die Rohre miteinander verbunden werden müssen, müssen Sie im Heizkreis ständig den Druck überwachen (was bedeutet, dass Sie ein Manometer benötigen) und in der Lage sein, überschüssiges Wasser abzulassen (Ausdehnungsgefäß).

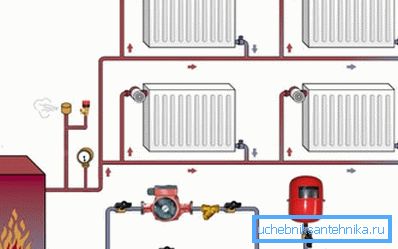

Ein weiterer Unterschied kann als Bewegung des Kühlmittels bezeichnet werden. Wenn das Abwassersystem einfach in den Abwassertank eingeleitet wird und das Sanitärsystem Wasser an den Verbraucher abgibt, zirkuliert im Kühlsystem das Kühlmittel im Kreislauf. Das heißt, dem Kühler wird eine heiße Flüssigkeit zugeführt und eine kalte Flüssigkeit wird abgegeben.

Zusammenfassend

Die Installation von Abwasser sowie von Wasserversorgung und Heizung ist in jedem Haushalt unerlässlich. Diese Systeme werden gleichzeitig entworfen und installiert und bieten Komfort bei jedem Wetter. Es ist wichtig, dass auch ein Anfänger diese Aufgabe bewältigen kann.

Das Video in diesem Artikel konzentriert sich auf alle in diesem Artikel genannten Systeme.
