Hochdruckleitungen - typen und anwendungen

Die Hauptaufgabe einer Pipeline ist der Transport von Flüssigkeit oder Gas und wird in einigen Fällen unter hohem Druck durchgeführt. Für die Installation solcher Rohrleitungen werden meistens Hochdruckstahlrohre verwendet, die alle erforderlichen Festigkeitsanforderungen erfüllen. Als nächstes betrachten wir die Arten solcher Rohre und ihre Anwendung.

Arten von Hochdruckrohren

Um Flüssigkeiten und Gase unter hohem Druck in der modernen Welt zu transportieren, ist es sehr häufig erforderlich, solche Pipelines zu finden:

• In der Ölindustrie;
• Im Maschinenbau;
• Verschiedene hydraulische Systeme usw.

In verschiedenen Anwendungen sind die Anforderungen an diese Produkte natürlich unterschiedlich. Nachfolgend betrachten wir die Haupttypen.

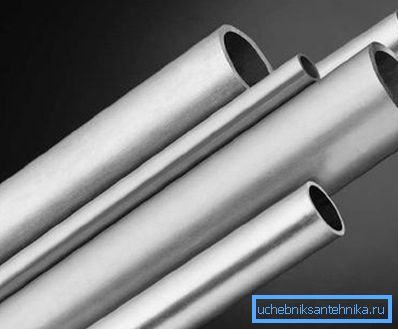

Hydraulisch

Wie aus dem Namen leicht zu ersehen ist, wird bei der Installation einer hydraulischen Rohrleitung und verschiedener pneumatischer Systeme eine Hochdruck-Hydraulikleitung verwendet. Darüber hinaus werden sie in Bau- und Landmaschinen, Spezialgeräten usw. eingesetzt.

Bei diesem Produkt handelt es sich um ein gewöhnliches nahtloses kaltgezogenes Rohr, das gemäß GOST 9567-75 und GOST 8734-75 hergestellt wird. Ein solches Produkt kann folgende Abmessungen haben:

Tipp! Wenn die Rohrleitung beschädigt ist, können Hochdruckrohre mit herkömmlichem Elektroschweißen repariert werden.

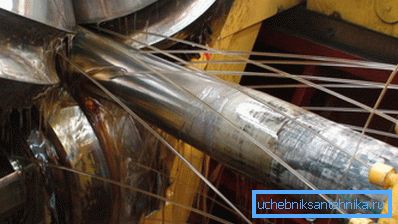

Der Produktionsprozess besteht aus folgenden Schritten:

• Die erste ist die Vorbereitung von Rohlingen;
• Dann wird der Barren kalt gewalzt.
• Dann wird kalt gezogen (in einigen Fällen werden Walzen und Ziehen kombiniert).
• Danach werden die fertigen Produkte thermisch und chemisch behandelt.

Die letzte Stufe ist die Qualitätskontrolle. Insbesondere werden die Produkte auf Widerstand gegen hydraulischen Druck, Abflachen, Biegen usw. geprüft. Es wird darauf hingewiesen, dass die Herstellung von Hochdruckrohren mit einem Durchmesser von 4 mm nach demselben Schema erfolgt.

Beachten Sie! Dieses Produkt kann sowohl aus Normalstahl als auch aus Edelstahl hergestellt werden.

Der Einbau der Rohrleitung erfolgt in der Regel durch Schweißen oder Bördeln.

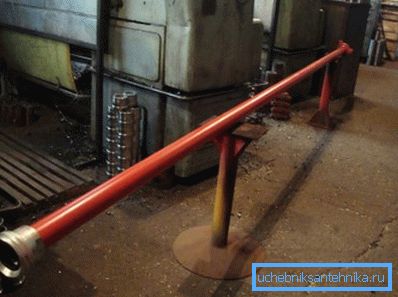

Manifold

Wie oben bereits erwähnt, wird Hochdruckrohr (TVD) auch in der Erdölindustrie eingesetzt. Es wird zum Pumpen von Öl mit einem hohen Anteil und zum weiteren Pumpen von Wasser in den Brunnen verwendet, wodurch Sie Öl über die Oberfläche der Flüssigkeit heben können.

Das Hauptmerkmal des Theaters ist die Fähigkeit, sehr hohem Druck standzuhalten - 70 MPa oder mehr. Diese Möglichkeit wird durch dicke Stahlwände erreicht, deren Dicke proportional zum Durchmesser - 5 mm und Durchmesser 60 mm ist.

In Bezug auf die Länge kann es sein:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Dieses Produkt wird gemäß GOST 633-80 hergestellt. Die Stahlsorte hängt von der Art der gepumpten Mischung ab, aber der am häufigsten verwendete Stahl ist „20“. Zum Schutz vor Korrosion ist das Produkt mit NTs-132 aus rotem Email überzogen.

Es muss gesagt werden, dass die Produkte hydraulische Tests unter einer Last von 130 Pa (bei einer Wandstärke von bis zu 12 mm) bestehen müssen.

Nahtloser Stahl für Kraftstoffleitungen

Nahtlose Rohre für Dieselkraftstoffleitungen bestehen aus Stahl der Güteklasse 20 nach GOST 11017-80.

Die Eigenschaften dieser Produkte sind wie folgt:

• Länge - 0,5 bis 6 m.
• Relative Verlängerung - macht nicht weniger als 21% aus.
• Temporärer Widerstand - muss mindestens 392 N / mm2 / betragen.
• Innendurchmesser - 2 mm.
• Außendurchmesser - 6-7 mm.

Beachten Sie! Nach Absprache mit dem Kunden kann dieses Produkt aus anderen Stahlsorten hergestellt werden, z. B. 15XM, 30, 10 usw. Der Preis des Produkts kann von der Stahlsorte abhängen.

Kunststoffrohr

Oft hört man so etwas wie "Hochdruckkunststoffrohr". Es sei sofort darauf hingewiesen, dass "hoher Druck" in diesem Fall sehr relativ ist, da "Kunststoff" Belastungen wie Stahl nicht standhalten kann. Es reicht jedoch aus, um dem Druck in der Rohrleitung oder Heizung standzuhalten.

Daher werden Kunststoffrohre in Haushaltsleitungen verwendet.

Meist werden sie aus folgenden Materialien hergestellt:

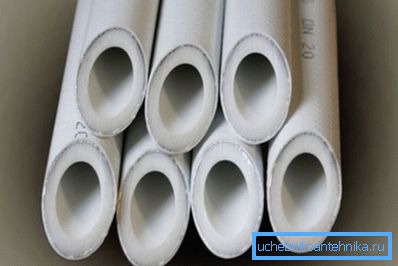

• Polypropylen (zur Erhöhung der Festigkeit sind sie mit Aluminium oder Glasfaser verstärkt).
• Polyvinylchlorid.
• Polyethylen

Bei der Installation von Wasserleitungen und Heizungssystemen ist dieses Material viel beliebter geworden als das Gegenstück aus Metall, was eine Reihe von Vorteilen mit sich bringt:

• Korrosionsbeständigkeit;
• Erschwingliche Kosten;
• Die Fähigkeit, ihre eigenen Hände zu installieren, sogar ein Laie;
• Haltbarkeit - die Pipeline kann bis zu 50 Jahre dienen;
• Beständigkeit gegen chemisch aggressive Umgebungen;
• High-Speed-Installation;
• Maximaler Druck bis zu 2,5 MPa bei Betriebstemperatur.

Der Durchmesser dieser Produkte liegt im Bereich von 16 - 630 mm. Der Durchmesser von Hauspipelines beträgt üblicherweise 20 - 32 mm.

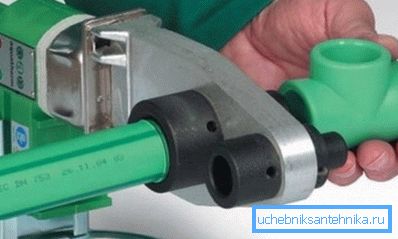

Für die Installation der meisten Arten von Kunststoffrohren verwenden Sie eine spezielle Schweißmaschine.

Kurzanleitung ist wie folgt:

• Zunächst müssen Sie das Schweißgerät an das Stromnetz anschließen und auf die Betriebstemperatur aufheizen, die durch die Anzeigen angezeigt wird.
• Wenn ein aluminiumverstärktes Rohr angeschlossen werden muss, muss zuerst die obere Materialschicht mit einer Verstärkung mit einem Spezialwerkzeug (Abisolieren) entfernt werden.
• Dann sollten die zu lötenden Teile in die Lötkolbendüse eingeführt werden und warten, bis das Material weich wird.
• Danach müssen die Teile die Düse verlassen und miteinander verbunden werden. In dieser Position müssen sie so lange gehalten werden, bis der Kunststoff einfriert. Wenn Sie beim ersten Mal keine qualitativ hochwertige Verbindung herstellen konnten, sollten Sie die Lötstelle abschneiden und den Vorgang erneut durchführen.

Nach diesem Schema sind alle Details der Pipeline zu einem einzigen System verbunden.

Hier sind vielleicht alle Hauptpunkte von Hochdruckkunststoffrohren.

Fazit

Gegenwärtig gibt es sehr viele Rohre, die für Hochdruckleitungen ausgelegt sind. Alle sind für unterschiedliche Zwecke und unterschiedliche Betriebsbedingungen ausgelegt, so dass sie unterschiedliche Eigenschaften und Eigenschaften haben. Daher sollten Produkte entsprechend ihrem Zweck ausgewählt werden.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
