Herd für den herd - wie man einen kamin baut

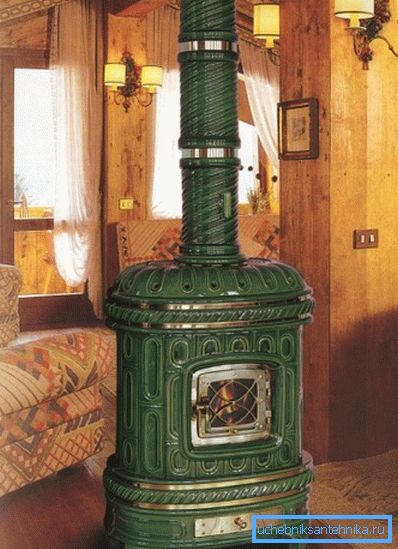

Obwohl sich das 21. Jahrhundert bereits im Hof ​​befindet und moderne Technologien uns umgeben, sind Öfen-Öfen nicht nur relevant, sondern auch eine der beliebtesten Arten der Beheizung von Landhäusern. Das liegt vor allem an ihrer Kompaktheit - ein solcher Ofen kann von Ort zu Ort bewegt werden und überall im Haus schmelzen.

Die Effizienz und Sicherheit hängt jedoch stark von dem Schornstein ab, an den der Kamin angeschlossen ist. Wir werden daher näher darauf eingehen, wie ein Rohr für den Ofen selbst hergestellt wird, damit der Ofen wie erwartet funktioniert.

Schornsteinfunktionen

Bevor sie auf die Herstellung von Rohren sollten vertraut sein mit, zur Teilnahme direkt in den Merkmalen von Kaminöfen Erwärmen der gesamte Struktur und, als Folge, Heizen von Räumen (siehe auch den Artikel Sphäroguss Rohre - Funktionen und Anwendungen).

Es besteht also aus zwei Teilen:

• Wärmeaustausch - befindet sich im Ofen
• Gasauslass - ist ein Rohr, das an das Abgasrohr angeschlossen ist.

Schauen Sie sich nun das Gerät jedes dieser Elemente genauer an.

Wärmeaustausch Teil

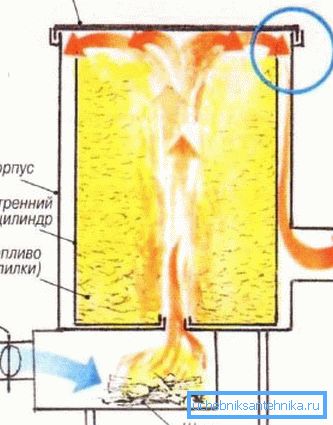

Am weitesten fortgeschritten und feuerfest ist das Knie-Design des Wärmetauschers. Die Lage der Wärmeaustauschelemente im Körper und ihre Form hängen jedoch von der Art des Ofens und der Gestaltung des Schornsteins ab. Alle vorhandenen Burzhuek-Typen können in zwei Typen unterteilt werden:

Gasauslassteil

Hinsichtlich der Abgasleitung, die am häufigsten durch das Wort „Schornstein“ gemeint ist, kann es entweder nach dem Dämpfer Lage Überlappungsaustrittsgase angeschlossen werden entweder direkt an einen Sammelkanal fume.

Als Ergebnis des Vorstehenden kann gefolgert werden, dass die austretenden Gase in die Rohrleitung eintreten und bereits einen Teil ihrer Wärme verloren haben. Dies bedeutet jedoch nicht, dass der Kamin kalt bleibt, was bei der Auswahl eines Materials berücksichtigt werden muss.

Die Reihenfolge der Herstellung und des Installationsdesigns

Materialien

Wie oben erwähnt, handelt es sich bei dem Ofen um einen mobilen Ofen, und die Röhre für den Ofen des Ofens sollte ebenfalls leicht und wenn möglich zusammenlegbar sein. Daher wird die Option eines Ziegelrohrs nicht berücksichtigt.

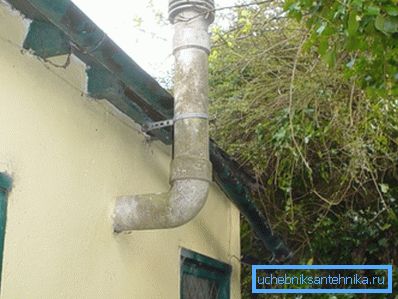

Als Option können Sie einen Schornstein aus Asbestzementrohren in Betracht ziehen, der jedoch einige Nachteile aufweist:

• Die Temperaturschwelle von Asbestzement beträgt 300 Grad Celsius;
• Aufgrund der Rauheit der Wände haftet Ruß schnell an ihnen.
• Eine Brandgefahr entsteht aus dem vorhergehenden Absatz, da früher oder später Ruß in Brand gerät und Asbestzement einer solchen Temperatur nicht standhält.
• Durch die Reaktion mit Salzsäure, die in den Oxiden enthalten ist, wird Asbest allmählich zerstört.
• Das Material hat die Eigenschaft, Kondensat zu absorbieren, das anschließend auf Dach und Wände übertragen wird. Dies führt zu Flecken und unangenehmen Gerüchen.

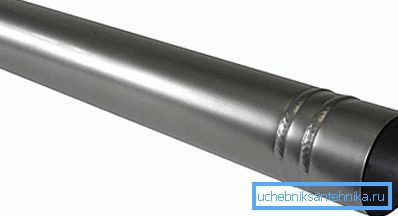

Eine viel bessere Option ist ein Kamin, der aus einem Metallrohr hergestellt wird, was alleine nicht schwer ist. Der Durchmesser des Rohres für den Ofen wird entsprechend dem Durchmesser des Gasauslassrohrs ausgewählt.

Beachten Sie! Das Rohr sollte auf den Kamin des Kaminofens gelegt und nicht hineingeschoben werden. Andernfalls dringt Rauch in den Raum ein.

Die Metallkonstruktion ist recht einfach auszuführen, außerdem ist der Materialpreis recht günstig. Es sollte jedoch bedacht werden, dass ein hochwertiger Kamin aus legiertem Stahl hergestellt werden sollte.

Wenn der Schornstein für die Öfen in der Straße durchgeführt, zum Beispiel im Pavillon oder auf der Terrasse, die für diese Zwecke des Flachrohr, das wogte in der Nähe des Ofens rauchen muß und nicht mit Erholung stören. Wenn der Ofen im Hause befindet, ist das Rohr ein Kniesystem.

Um einen solchen Kamin durchzuführen, benötigen Sie folgende Materialien:

• Bogen mit einem Durchmesser von 100 mm und einer Länge von 1200 mm;
• Zwei Knie mit einem Durchmesser von 160 mm und einer Länge von 1200 mm;
• Drei Knie für ein Gelenk, Größe 160 * 100 mm;
• T-Stück mit einem Durchmesser von 160 mm mit einem Stecker;
• Pilz mit einem Durchmesser von 200 mm.

Zusätzlich benötigen Sie je nach Raum:

• Glas übergeben;
• Wärmedämmung;
• Anti-Surge-Visier und einige andere Materialien.

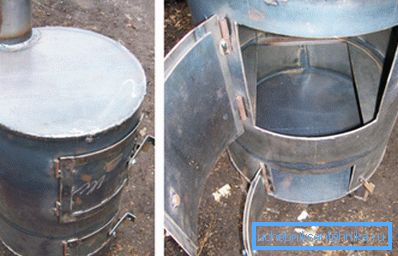

Tipp! Es ist möglich, nicht nur den Kamin aus einem Metallrohr herzustellen, sondern auch den Ofen selbst. Natürlich wird ein handgefertigter Ofen, der aus einem Rohrofen besteht, nicht so ästhetisch ansprechend aussehen wie die Markenöfen, aber dafür wird er seine Arbeit gut machen.

Schornsteinmontage

Die Ausgabe des Schornsteins auf der Straße kann auf zwei Arten erfolgen:

• Durch ein Fenster (Fenster) oder ein Loch in der Wand - geeignet für Fälle, in denen der Ofen vorübergehend installiert ist.
• Durch den Dachboden und das Dach - die beste Option, wenn der Ofen immer an einem Ort ist.

Die Installationsanweisungen für die Struktur lauten wie folgt:

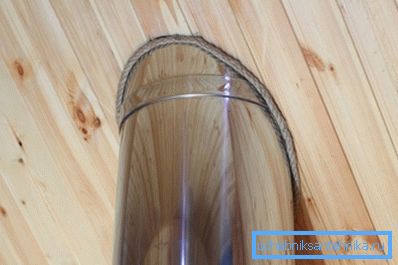

• Der erste Schritt besteht darin, ein Loch mit dem gewünschten Durchmesser in die Deckenplatte zu schneiden.
• An den Rändern des Lochs muss das Isoliermaterial entfernt werden.
• Dann wird ein Loch in das Loch eingefügt.
• Dann wird das Knie durch den Durchgang durch das Glas geführt und mit dem Außenschornstein verbunden, der den Rauch durch das Dach zur Straße führt. Dementsprechend muss das Dachmaterial auch ein Loch machen.
• Nach der Installation des Außenkamins muss er mit Mineralwolle isoliert und mit Bitumen bedeckt werden.
• Am Ende der Arbeit wird eine auf der Straße befindliche Schornsteinpfeife auf einen Funkenschutz oder einen Pilz gelegt, der das System vor kleinen Ablagerungen, lebenden Tieren und Niederschlag schützt. Gleichzeitig schützt es das Dach vor Funkenflug.

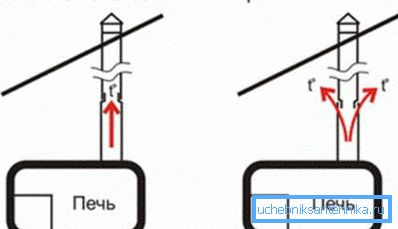

Hier vielleicht alle wichtigen Punkte der Installation des Schornsteinsystems. Bei der Montage ist die folgende Regel zu beachten: Jedes obere Knie sollte, wie in der Abbildung gezeigt, auf das untere Knie gelegt werden.

Schornsteinpflege

Um einen effektiven und effizienten Betrieb des Ofens zu gewährleisten, ist es erforderlich, den Zustand des Schornsteins zu überwachen und folgende Maßnahmen durchzuführen:

• Einmal im Jahr muss das Rohr auf Risse, Rost und andere Defekte untersucht werden, durch die Rauch in den Raum gelangen kann.
• Das Rohr muss einmal im Jahr gereinigt werden. Es ist nicht schwierig, dies überhaupt zu tun - Sie müssen nur spezielle chemische Verbindungen im Ofen brennen, woraufhin das Rohr gereinigt wird.

Wenn Sie diese einfachen Regeln befolgen, können Sie die Lebensdauer des Schornsteins erheblich verlängern.

Fazit

Für eine sichere und zuverlässige Entfernung von Rauch vom Ofen auf die Straße kann nicht einmal ein Fachmann sorgen. Das Wichtigste ist, bestimmte Normen und Anforderungen, die wir oben betrachtet haben, nicht zu verletzen und das geeignete Material für den Schornstein auszuwählen (siehe auch den Artikel BNT Pipe - Feinheiten der Verwendung).

Da die Konstruktion selbst recht einfach ist, ist die Montage nicht schwierig.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
