Heizungsrohre: eine übersicht von 3 möglichkeiten, ein

Um eine Warmwasserbereitungsanlage zu bauen, benötigen Sie einen leistungsstarken Heizkessel und hochwertige Heizkörper. Nicht weniger wichtig sind die Heizungsrohre, die dazu dienen, das Kühlmittel zu transportieren und alle notwendigen Elemente zu einem einzigen Netzwerk zu verbinden.

Nachfolgend finden Sie Anweisungen zur Auswahl der am besten geeigneten Teile.

Anforderungen

Vor der Beantwortung der Frage, welche Rohre zum Heizen verwendet werden sollen, müssen die wichtigsten technischen Merkmale der Teile bestimmt werden, auf die beim Kauf geachtet werden muss.

Rohrleitungen und Armaturen für die Warmwasserbereitung müssen daher folgende Anforderungen erfüllen:

Beachten Sie! Das obige sind nicht alle Kriterien für die Auswahl der Rohre. Vergessen Sie insbesondere nicht, die Größe der Teile richtig zu wählen (andernfalls docken Batterie und Kesseldüsen nicht an den Rohrleitungen an). Ein erheblicher Einfluss auf den Kaufpreis und hat einen Hersteller.

Die tschechischen Produkte Ecoplast haben beispielsweise hervorragende Eigenschaften und sind zu erschwinglichen Preisen erhältlich. Nun und das Letzte - Einfachheit der Installation durch die Hände. Stahlrohre, obwohl langlebige, aber flexible Polymerteile, lassen sich viel leichter durch die Räume führen und aneinander andocken.

Um Ihnen die Entscheidung zu erleichtern, welche Rohre für das Heizungssystem erforderlich sind, werden wir einige Optionen genauer betrachten.

Sorten von Produkten

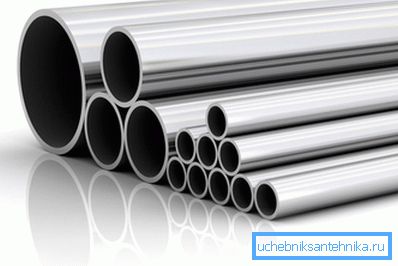

Option 1. aus Stahl

Rohre aus gewöhnlichem Kohlenstoffstahl werden seit langem für die Herstellung von Sanitär- und Heizungssystemen verwendet.

Dies liegt an ihren beiden Funktionen:

• höchste Festigkeit - die Teile halten einem Innendruck von Wasser von mehr als 20 Atmosphären stand und kollabieren nicht aufgrund äußerer und innerer physikalischer Einwirkungen, einschließlich Erschütterungen;
• ausgezeichnete hitzebeständigkeit - die rohre behalten ihre unversehrtheit, auch wenn sie mit wasser über 150 Grad Celsius übergossen werden.

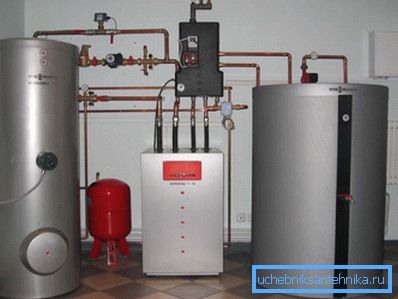

Beachten Sie! Diese Zahlen dienen nur zur Orientierung. Wenn Sie Stahlrohre in die Heizungsanlage einbauen, bedeutet dies nicht, dass das Ingenieurnetzwerk solchen Belastungen standhält. Die schwache Verbindung kann Düsen, Hähne, Pumpen, Filter usw. sein.

Andererseits wird die Verwendung solcher Teile nach und nach aufgegeben, da Stahl neben den Vorteilen einige erhebliche Nachteile aufweist:

1. Anfälligkeit für Korrosion. Je nach Durchmesser und Dicke der Wände können Stahlrohre in Heizungsanlagen 10 bis 20 Jahre halten, danach werden sie unbrauchbar. Und wir reden über die Bildung von Rost sowohl innerhalb als auch außerhalb der Rohrleitungen.

Tipp! Die äußeren Teile des Klimanetzwerks vor den negativen Auswirkungen der Umwelt zu schützen, hilft der banalen Grundierung und dem Schutzlack. Wenn Sie Rohre von Zeit zu Zeit mit Farbe abdecken, verlängern Sie deren Lebensdauer erheblich.

1. Verringerung der inneren Querschnittsfläche. Stahlrohre sind während des Betriebs mit mineralischen Ablagerungen, Rostpartikeln und anderen Elementen verstopft. Im Laufe der Zeit nimmt ihre Kapazität ab, was sich negativ auf das Funktionieren des Klimasystems auswirkt.

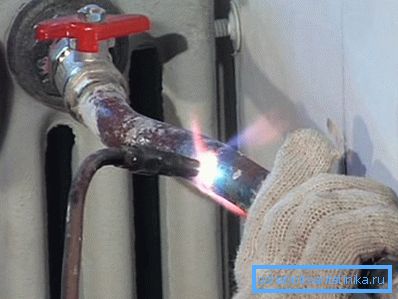

2. Schwierigkeiten bei der Installation. Während der Installation müssen Sie spezielle Geräte zum Biegen und Verbinden von Teilen verwenden sowie bestimmte Fähigkeiten und Fähigkeiten besitzen, um mit einem Gasbrenner zu arbeiten.

Ein weiterer Punkt ist das nichtästhetische Erscheinungsbild. Steigleitungen aus Stahl erlauben keine verborgene Verlegung in Wänden und Boden, daher sind sie immer sichtbar. Um ihnen ein ästhetisches Aussehen zu verleihen, verwenden Sie eine Vielzahl von Sieben und Pads auf dem Heizungsrohr.

Die beliebteste und effizienteste Methode ist die Installation von Autobahnen in Trockenbaukästen. Diese Methode verdeckt alle nicht ästhetisch wirkenden Elemente perfekt, selbst wenn der Abstand zwischen den Heizungsrohren groß genug ist.

Beachten Sie! Neben Stahl gibt es auch Gussrohre zum Heizen. Sie werden jedoch häufiger in Dampf- als in Wasserheizungssystemen sowie bei der Auslegung von Wärmetauschern in Industrieanlagen verwendet.

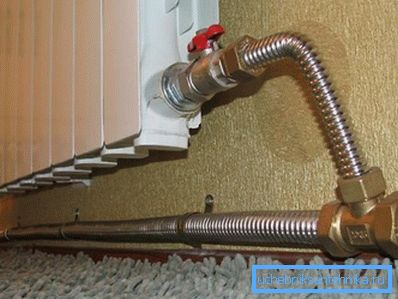

Option 2. Edelstahl

Die Nachteile der Stahlteile, die im vorigen Abschnitt erwähnt wurden, haben kein rostfreies Rohr zum Heizen. Dabei geht es nicht nur um eine andere Zusammensetzung des Materials, sondern um ein völlig anderes Design.

Hier sind nur einige Merkmale eines modernen Edelstahlrohrs für die Montage von Klimasystemen:

• Bei einer Wandstärke von 0,5 mm werden sie perfekt von Hand gebogen und behalten den Durchmesser des Innenquerschnitts an der Biegung, wodurch Falten vermieden werden.
• verbunden mit Armaturen mit hochfesten Silikondichtungen;
• Halten Sie den Innendruck des Wärmeträgers über 15 Atmosphären bei einer Temperatur von bis zu + 150 Grad Celsius.

Diese Teile haben nur einen, aber einen erheblichen Nachteil - Edelstahlrohre sind ziemlich teuer. Daher erhielt die am weitesten verbreitete Installation von Klimasystemen Kunststoff mit vielen Vorteilen zu sehr günstigen Preisen.

Option 3. Von Polymeren

Der Markt für Kunststoffrohre, die zur Anordnung von Heizungsnetzen verwendet werden können, ist recht unterschiedlich.

Folgende Sorten sind beliebt:

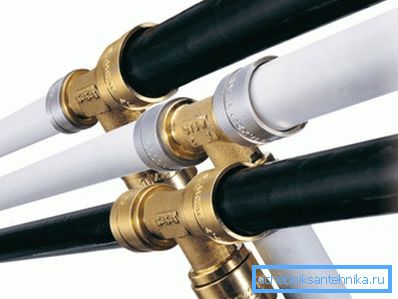

1. Kunststoff aus Metall. Diese Pfeifen wurden Ende des 20. Jahrhunderts im privaten Bauwesen häufig eingesetzt, heute ist ihre Popularität jedoch stark zurückgegangen. Tatsache ist, dass, obwohl die mit Folie verstärkten Rohre selbst stark genug sind, die Dichtheit und Lebensdauer der Klemmverschraubungen, die zur Verbindung der Teile miteinander verwendet werden, zu wünschen übrig lässt.

Pressfittings helfen, Probleme zu vermeiden, aber es werden spezielle Werkzeuge und Fertigkeiten benötigt, um damit arbeiten zu können.

Die technischen Eigenschaften von Metallrohren sind:

• maximaler Druck - von 12 bis 15 Atmosphären;
• Kühlmitteltemperatur - bis zu 95 Grad Celsius.

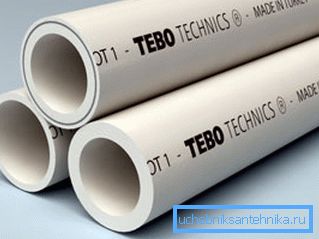

1. Polypropylen. Rohre aus dieser Art von Kunststoff werden viel häufiger verwendet. Unterscheiden sich in der erhöhten Haltbarkeit, lieben aber keine zu hohe Temperatur des Wärmeträgers.

Dieselbe zuvor erwähnte Ecoplastic kann Flüssigkeit unter Druck bis zu 20 Atmosphären transportieren. Wenn jedoch die Wassertemperatur auf 95 Grad steigt, sinkt dieser Wert sofort auf 6.

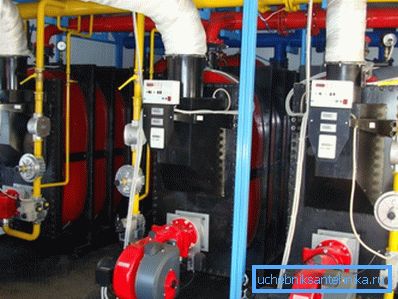

Polypropylen eignet sich hervorragend für den Einbau in Einzelanlagen mit Gas- und Elektrokessel. Die Installation in städtischen Wohnungen mit einem zentralisierten Kühlmittelstrom ist jedoch besser zu verweigern, da Wasserschläge das Klimanetzwerk leicht zerstören können.

Tipp! Zum Erhitzen ist es besser, verstärktes Polypropylen zu verwenden. Es ist nicht nur haltbarer, sondern hat auch einen geringeren Wärmeausdehnungskoeffizienten. Es ist möglich, ausreichend lange Rohrabschnitte ohne die Verwendung von Ausgleichsschleifen oder Biegungen zu installieren.

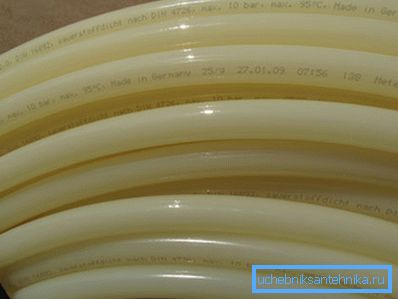

1. Vernetztes Polyethylen. Die Hauptqualität dieser Rohre ist Flexibilität. Bei einer Temperatur von 80 Grad Druck auf 10 Atmosphären halten.

Ideal für unabhängige radiale Verdrahtungssysteme. Auch in der Anordnung von Fußbodenheizungssystemen weit verbreitet.

Verkauft in Form von Buchten, sodass Sie Segmente beliebiger Länge legen können. Sie können in einem Estrich eingemauert werden, es muss jedoch sichergestellt werden, dass keine einzige Fittingverbindung mit Beton gegossen wird. Andernfalls müssen Sie den Estrich im Falle eines Lecks entfernen.

Arten der Verdrahtung

Welche Rohre für Heizung und Wasser Sie auch wählen, Sie sollten sie ordnungsgemäß installieren. Die Arbeit sollte so erfolgen, dass eine gleichmäßige Verteilung des Kühlmittels über alle Kühler und andere Elemente des Systems gewährleistet ist.

Es gibt mehrere gängige Optionen:

1. Heizung in einem Rohr. Diese Art der Verkabelung wurde bisher beim Bau von Mehrfamilienhäusern verwendet. Ein anderer Name ist Leningrad. Es ist ein Ring aus Rohren, der entlang des Umfangs des Hauses verlegt ist und an den Heizkörper parallel oder nacheinander angedockt sind.

Dies ist das einfachste Schema, das eine minimale Anzahl von Rohren und Formstücken erfordert.

Die Nachteile dieser Lösung liegen auf der Hand:

• die Unfähigkeit, die Temperatur in einzelnen Räumen mit Thermostaten zu regulieren;
• Wenn ein Kühler ausfällt oder ausläuft, können Sie ihn nicht ersetzen oder reparieren, ohne dass das gesamte Klimasystem angehalten und das Kühlmittel abgelassen werden muss.
• Heizkörper, die sich näher am Heizkessel befinden, erwärmen sich stärker als die in den Nebenräumen montierten Elemente. Daher muss die Anzahl der Abschnitte in den Heizgeräten korrekt ausgewählt werden.

1. Doppelrohranordnung. In diesem Fall führt eine Hauptleitung das Kühlmittel zu den Heizkörpern und die zweite - Rücklaufleitung - die gekühlte Flüssigkeit zum Heizkessel.

Obwohl die Zwei-Rohr-Installationsmethode teurer ist, werden Sie durch die Auswahl nicht enttäuscht:

• Alle Elemente der Heizungsanlage werden gleichmäßig erhitzt.
• Mit Hilfe von automatischen oder manuellen Regulierventilen können Sie das in die Batterie fließende Flüssigkeitsvolumen erhöhen oder verringern, wodurch die Temperatur in den Räumlichkeiten geändert wird.
• Wenn ein Leck auftritt, ist es möglich, den beschädigten Bereich mit einem Ventil abzuschalten, ohne den Kühlmittelstrom zu anderen Elementen des Systems zu blockieren.

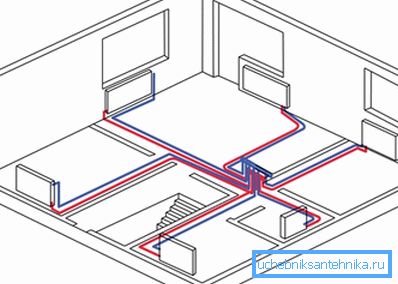

Beachten Sie! Zusätzlich zu den oben genannten Optionen gibt es ein Drei-Rohr-Heizsystem sowie Vier-Rohr- und Radial-Heizungssystem. Dies sind ziemlich exotische Optionen, die in Fällen verwendet werden, in denen mehrere Heizringe mit unterschiedlicher Temperatur des Wärmeträgers angeordnet werden müssen (z. B. für Heizkörper und Fußbodenheizungssysteme).

Fazit

Heizungsrohre sind zweifellos ein wichtiges Element des Heizungssystems, da die Haltbarkeit und Effizienz des Klimatisierungsnetzes von deren Qualität, Dichtheit und Festigkeit abhängen. Um bei einem Betrieb von 10 bis 15 Jahren keine Probleme zu haben, kaufen Sie auch hochwertige Armaturen, Ventile und andere für die Installation erforderliche Teile.

Weitere Informationen zum Design von Engineering-Systemen eines Privathauses finden Sie im Video in diesem Material.
