Heizungsanlage mit zwangsumlauf in einem privathaus:

Wie kann eine Heizungsanlage mit Zwangsumlauf mit eigenen Händen installiert werden? Welche Fragen und Probleme können in verschiedenen Arbeitsphasen auftreten? Wie wählt man eine Pumpe mit der erforderlichen Leistung und Rohren mit optimalem Durchmesser? In dem Artikel werden wir versuchen, diese Fragen zu beantworten.

Auswahl an Rohren und Heizkörpern

Wir beginnen mit der Auswahl von Materialien, Batterien und Rohrleitungsgrößen.

Materialien

Die Warmwasserbereitung mit Zwangsumlauf bedeutet einen autonomen Kreislauf, der in keiner Weise an das zentrale Netz angeschlossen ist.

Es sollte klargestellt werden: Normalerweise wird der Kreislauf mit einem Jumper an das Kaltwassersystem angeschlossen, um ihn mit Wasser zu füllen. Nachdem das Kühlmittel gefüllt ist, ist der Jumper jedoch sicher geschlossen.

Wenn ja - die Heizparameter sind vorhersagbar, stabil und auch für die anfälligsten modernen Materialien sicher:

• Der Druck im Kreislauf wird zwischen 1,5 und 2,5 kgf / cm2 gehalten.
• Typische Temperaturen von Vorlauf- und Rücklaufleitungen sind 70/50 C.

Die beste Wahl für das Heizungssystem ist Polypropylen, das mit Aluminiumfolie verstärkt ist. Eine Verstärkung ist nicht so sehr aus Festigkeitsgründen notwendig, sondern weil sie den hohen Längenausdehnungskoeffizienten von Polypropylen beim Erhitzen kompensiert. (Siehe auch den Artikel Polypropylenröhrchen: Merkmale.)

Das Heizgerät, das für unsere Zwecke optimal ist, - ein Aluminiumheizkörper.

Die Gründe

• Es ist ein anständiges Erscheinungsbild, das zu jeder Raumgestaltung passt.

• Angemessener Preis (ab 300 Rubel pro Abschnitt).
• Hohe Wärmeableitung (ca. 200 Watt pro Abschnitt bei 500 mm Nippel-Achsabstand).

Abmessungen

Das vernünftige Minimum des Innendurchmessers von Rohren jeglicher Art ist:

Bitte beachten Sie: Polypropylen hat einen Außendurchmesser, der ca. 5-7 mm größer ist als der Innendurchmesser. Die angegebenen Innendurchmesser entsprechen den Abmessungen von 20, 25 und 32 mm.

Pumpe

Auswahl

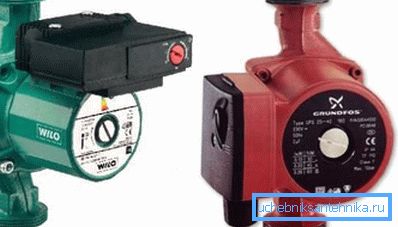

Was sollte eine Pumpe für eine Heizungsanlage mit erzwungener Zirkulation sein? Die naheliegende Wahl ist ein Gerät mit nassem Rotor, niedriger Drehzahl und zulässiger Leistungsanpassung (Schritt oder sanft). (Siehe auch den Artikel Einrohrheizung: Merkmale.)

Die zwei Hauptparameter einer Pumpe sind der von ihr erzeugte Druck und ihre Leistung, wobei der hydraulische Widerstand des Kreislaufs diesem Druck entspricht.

Welche Werte sollten gestoppt werden?

1. Maximaler hydraulischer Widerstand eines Kreises von angemessener Länge - 1-2 Meter. Dementsprechend reicht für ein Privathaus (wenn Sie natürlich keinen Palast errichten, in dem Sie internationale Konferenzen ausrichten) einen Druck von 4 Metern, der für die jüngeren Geräte aller bekannten Hersteller typisch ist.
2. Die Kapazität wird so gewählt, dass das gesamte Kühlmittel im Kreislauf die Pumpe in etwa 20 Minuten durchläuft. (Das heißt, die Pumpenkapazität in Kubikmetern pro Stunde entspricht dem dreifachen Volumen des Kühlmittels).

Zur Berechnung der Leistung gibt es auch ein alternatives Schema, das an die Wärmeleistung des Kessels oder des Kreislaufabschnitts gebunden ist.

Es reduziert sich auf eine Formel der Form G = Q / (1,163 * Dt), in der:

• G - die gewünschte Leistung in Kubikmetern pro Stunde.
• Q ist die Heizleistung des Kessels oder Kreislaufs in Kilowatt.
• 1.163 - die durchschnittliche Wärmekapazität von Wasser.
• Dt ist die Delta-Temperatur zwischen Vorlauf und Rücklauf. Bei Standardwerten von 70/50 ist es einfach zu berechnen, es ist gleich 20.

Bei einer Kesselleistung von 36 kW beträgt die angemessene Mindestleistung 36 / (1,163 * 20) = 1,55 m3 / Stunde.

Montage

So installieren Sie eine Pumpe mit Ihren Händen in einer Zwangsheizung des Hauses

Im Allgemeinen gibt es hier nicht zu viele Regeln.

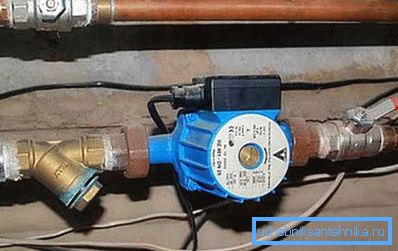

• Eine Nassrotorpumpe ist mit einer streng horizontalen Wellenposition montiert.

• Da die Kühlfunktion des Motors und das Schmieren der Lager auf dem Kühlmittel liegen, ist die Pumpe äußerst empfindlich für ihre Qualität. Von hier aus noch eine dringende Empfehlung: Ein Heizkreis mit Zwangsumlauf sollte einen Sumpf (in der einfachsten Ausführung - ein Grobfilter) enthalten, der direkt vor der Pumpe montiert ist.
• Die Pumpe und der Filter sind vom Rest des Kreislaufs mit zwei Ventilen getrennt, die das Reinigen des Sumpfes oder das Entfernen der Pumpe mit minimalem Verlust an Wärmeträgermedium ermöglichen.

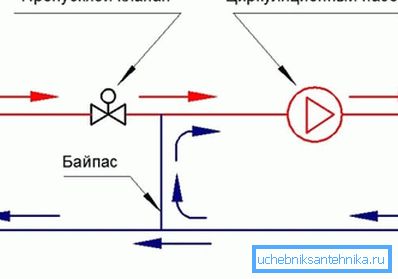

• Wenn die Pumpe in einem Kreislauf installiert ist, der periodisch mit dem natürlichen Kreislauf arbeitet, bleibt ein Bypass mit einem Durchmesser, der dem Fülldurchmesser entspricht, zwischen den Anschlüssen der Pumpe. Der Bypass ist mit einem Kugelrückschlagventil oder -ventil ausgestattet.

Zusatzausstattung

Neben der Schlammpumpe muss das Zwangsheizsystem Folgendes enthalten:

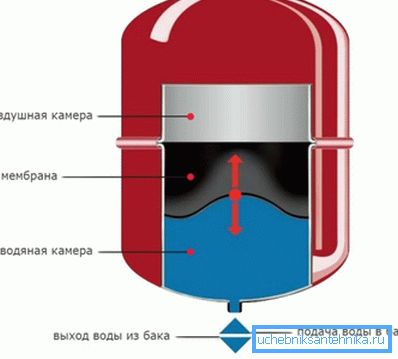

1. Ausdehnungsgefäß Es wird an einem Punkt der Kontur platziert, an dem keine Turbulenzen auftreten. Das Tankvolumen sollte ungefähr 10% des Kreislaufvolumens betragen.

1. Überdruckventil zur Verhinderung des Rohrbruchs bei Überlauf des Ausdehnungsgefäßes.
2. Manometer zur Druckregelung.
3. Automatische Belüftung
4. Lüftungsschlitze (Mayevsky-Krane oder herkömmliche Ventile) in den oberen Punkten des Kreislaufs (einschließlich Staus bei Radiatoren mit unterer Verbindung).

Schemata

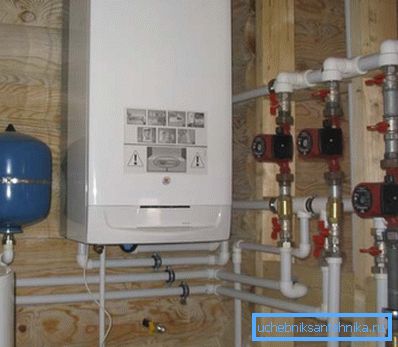

Es ist klar, dass das spezifische Schema des Heizsystems mit erzwungener Zirkulation in erster Linie von der Konfiguration des Hauses bestimmt wird. Wir werden jedoch als Beispiele einige beliebte Lösungen nennen.

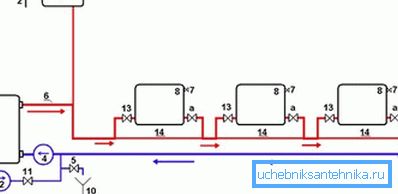

In diesem Diagramm:

Dieses Schema ist interessant, da es möglich ist, einen zusätzlichen Niedertemperaturkreis zu bilden. Um die Temperatur zu senken, wird eine dosierte Wasserzufuhr von einer geraden Linie durch einen Thermostat und eine Rückführung des Rücklaufs verwendet.

Fazit

Wir hoffen, dass das dem Leser vorgeschlagene Material ihm bei der Gestaltung seines eigenen Heizsystems helfen wird. In dem beigefügten Video finden Sie wie gewohnt zusätzliche Informationen. Erfolge!
