Heizung wasser: funktionen und installation eines

Wenn das Design des Objekts ausreichend durchdacht ist und es keine verschiedenen wirtschaftlichen Optionen gibt, ist auch die Erwärmung der Wasserleitung im Voraus vorgesehen und erfordert nach Abschluss der Konstruktion keine Änderungen. Dazu gehört das Verlegen der Rohrleitung um 50 cm tiefer als der Gefrierpunkt am Boden sowie die Isolierung mit Mineralwolle, Schaumkunststoff oder extrudiertem Polystyrolschaum in Kellern oder in tragenden Innenwänden.

Dies ist jedoch leider nicht immer möglich. Daher können Sie in Situationen mit höherer Gewalt ein widerstandsfähiges Kabel verwenden, wie wir weiter unten zeigen werden, und auch das Video in diesem Artikel zeigen.

Erwärmung

Widerstandsfähiges Kabel

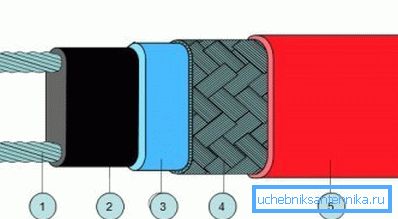

Das selbstregelnde Kabel, das zur Erwärmung der Wasserversorgung verwendet werden kann, besteht aus einem dicken Band, bei dem die Polymermatrix durch parallele Halbleiter erwärmt wird.

Ein solches System ist für die Selbsterhaltung ausgelegt, das heißt, die Halbleiter regeln ihre Heiztemperatur unabhängig voneinander, daher ist das Ausbrennen dieses Systems prinzipiell unmöglich. Darüber hinaus kann ein derartiger Draht an jeder Stelle geschnitten werden, wenn seine Länge die erforderliche Länge überschreitet, jedoch kann er nicht verdreht werden.

Das modifizierte Polyolefin, das in zwei Schichten auf das Heizkabel aufgebracht wird, bietet einen hervorragenden mechanischen Schutz gegen Abrieb und Stöße sowie gegen chemische Wirkstoffe (Lösungsmittel, Aceton, Erdölprodukte) und dient auch als hervorragendes Dielektrikum.

Wenn Sie ein resistives Kabel dieses Typs kaufen möchten, vergessen Sie nicht, dass sein Preis viel höher ist als der von PNSV, aber Sie sind völlig von der Kontrolle über Temperatur und Spannung befreit.

Installation und vorläufige Berechnung

Bei der Auswahl eines resistiven Geräts müssen Sie bei der Installation drei grundlegende Parameter berücksichtigen:

• Der Durchmesser der Wasserleitung;
• Das Material, aus dem die Pipeline besteht;
• Die potenzielle Kapazität der Wärmeisolierung über dem Draht.

Tabelle der Verhältnisse des Durchmessers des Rohres zur Dicke der Isolierung von Drittanbietern

Hinweis Beim Erhitzen einer Rohrleitung mit einem Widerstandsdraht sieht das Installationshandbuch auch eine zusätzliche Wärmedämmung mit Schaumkunststoff, extrudiertem Polyethylenschaum oder Mineralwolle vor. Andernfalls wird die Hälfte der Energie verschwendet, dh ins Weltall gelangen.

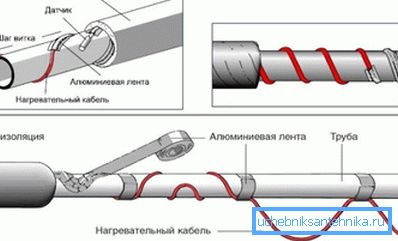

• Die Installation eines Widerstandsheizdrahtes kann auf zwei Arten erfolgen - extern und intern. Das Verlegen von außen kann auf verschiedene Arten erfolgen: Verlegen Sie das Kabel auf einer Seite des Rohrs in einer geraden Linie oder mit zwei Bändern auf beiden Seiten. Sie können es jedoch auch in eine wellenförmige Linie legen und sogar umwickeln. Die letztere Option verursacht jedoch Probleme. Eine solche Oberflächenmontage wird hauptsächlich in Fällen durchgeführt, in denen die Wasserversorgung oder das Abwassersystem bereits montiert und in Betrieb genommen wurden.

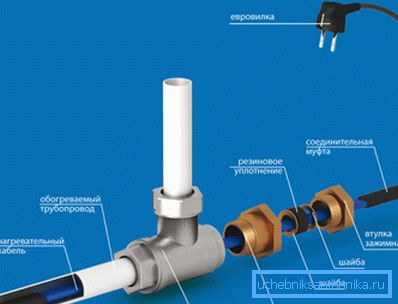

• Wenn Sie ein Widerstandsheizkabel für die Installation in Innenräumen erwerben, sollten Sie sicherstellen, dass Sie das gesamte Kit verkaufen, das neben dem Kabel eine Hülse mit einer Stopfbuchse zum Verschließen des Eingangs sowie ein Schneideset zum Anschließen enthält. Bevor Sie mit dem Reinigen der Enden beginnen, sollten Sie eine Gewindehülse auf den Draht und dann die Stopfbuchse selbst aufsetzen, die fest gegen die Polyolefinhülle gedrückt werden muss (Auslaufschutz).

• Zunächst müssen Sie das Ende des abgeschirmten Geflechts spannen. Reinigen Sie dazu die Polyolefin-Hülle um etwa 30 bis 40 mm und drehen Sie den Bildschirm in Form einer Flagge, die Sie zum Erden benötigen. Danach entfernen Sie die nächste Schicht aus Polyolefin um 15-20 mm, um die Heizenden zu reinigen (siehe Foto oben). Stellen Sie nur sicher, dass der Boden nicht die Möglichkeit hat, mit der Heizmatrix in Kontakt zu treten.

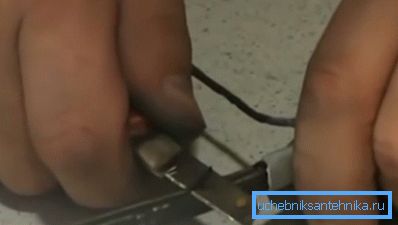

• Fahren Sie nun mit dem Schneiden der Matrize selbst fort. Dazu ziehen Sie das Kabel am besten seitlich auf und entfernen es vorsichtig, als würden Sie einen Stift schärfen. Entfernen Sie die Isolierung zuerst von einer Seite und dann von der anderen Seite. Lösen Sie danach die Kupferdrähte an den Seiten und schneiden Sie die Isolierung von der Mitte ab. Versuchen Sie es nicht anders - die Matrix ist ziemlich hart und es ist am besten, sie auf diese Weise zu entfernen.

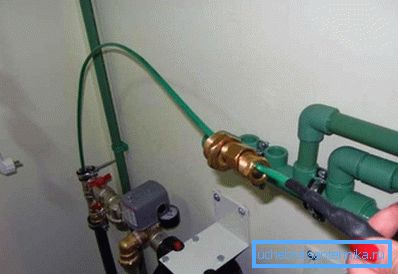

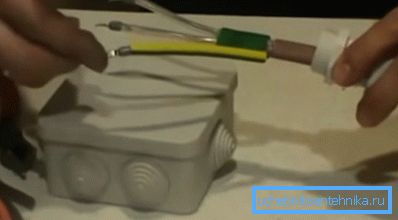

• Zum Verbinden der beiden Teile benötigen Sie einen Zwei-Kanal-Adapter aus dem Satz, dessen Aussparungen Sie mit Dichtmittel vorfüllen, das ebenfalls im Lieferumfang enthalten ist. An den Enden des Drahtes werden ebenfalls zunächst Kunststoff- und dann Metallrohre angebracht, die mit einer Zange in Form von Klemmen abgeflacht werden, die wie in der oberen Abbildung in eine Abschirmung oder einen speziellen Kasten eingesetzt werden. Stecken Sie anschließend das Kabel in die Rohrleitung durch das T-Stück und ziehen Sie die Dichtungsmanschette fest, die Sie ganz am Anfang angelegt haben.

Empfehlung. Wenn Sie einen Widerstandsdraht für das Heizen von Wasserleitungen wählen, sollten Sie auf die Zertifizierung der Isolierung achten - er sollte für die Verwendung von Lebensmitteln geeignet sein. Wenn kein solches Zertifikat vorliegt, kann der Draht nur für die Installation im Abwassersystem verwendet werden.

Fazit

Nach der Installation müssen Sie das Ende des Kabels mit Ihren eigenen Händen abdichten und dazu das Kabel teilen sowie für die Verbindung. Nur in diesem Fall müssen Sie die Enden unterschiedlich lang machen, dh 5 mm weiter mit der Matrize übereinander schneiden und mit Dichtmittel füllen.
