Heizkabel für rohre: 3 arten von geräten zum aktiven heizen

Das Wasserheizungskabel für Rohrleitungen kann eine ausgezeichnete Lösung sein, wenn der Inhalt vor niedrigen Temperaturen geschützt werden muss. Der Betrieb solcher Systeme erfordert natürlich ziemlich viel Strom, aber in manchen Fällen sind diese Kosten durchaus gerechtfertigt.

Damit Sie in den verschiedenen Kabelprodukten navigieren und Ihre ausgewählten Modelle korrekt anwenden können, werden wir in den folgenden Abschnitten die relevantesten Informationen zu diesem Thema bereitstellen.

Kalter Rohrschutz

Die Verlegung von Rohrleitungen im Freien und in unbeheizten Räumen (auf Dachböden, Kellern usw.) muss von Maßnahmen zum Schutz vor niedrigen Temperaturen begleitet werden. Tatsache ist, dass die Flüssigkeit in der Kälte gefriert, was wiederum zu einer vollständigen oder teilweisen Blockierung des Rohres und manchmal zu dessen Bruch führen kann.

Um solche Probleme zu vermeiden, werden in der Regel folgende Möglichkeiten verwendet:

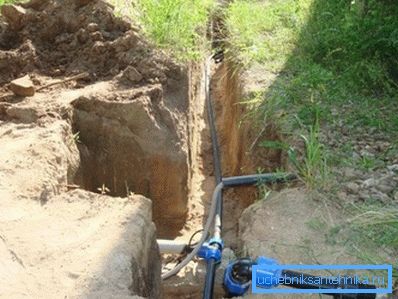

• Sie können Rohre unterirdisch einfrieren. In einer gemäßigten Zone in einer Tiefe von etwa 1,5 m wird die positive Temperatur in der Regel auch bei starkem Frost aufrechterhalten, sodass das Einfrieren von Wasser entfällt.

Beachten Sie! In den nördlichen Regionen müssen Rohre viel stärker vergraben werden, und in der Permafrostzone ist diese Methode im Allgemeinen nicht anwendbar.

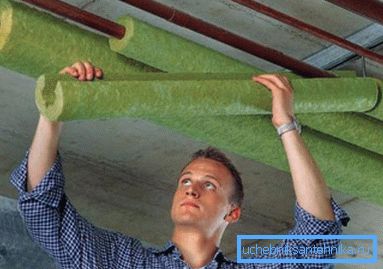

• Bei offener Verlegung sowie bei einer geringen Kommunikationstiefe werden Isoliermaterialien verwendet. Meistens werden hierfür Glaswolle- oder Mineralwollbezüge verwendet, aber in letzter Zeit sind Schaumpolystyrol-Konstruktionen auch populär geworden.
• Schließlich kann ein spezielles Kabel auf der Oberfläche der Rohrleitung (oder in der Rohrleitung) installiert werden, um Frostschutz zu gewährleisten.. Mit dem Durchgang von elektrischem Strom erwärmt sich dieses Kabel und gibt einen erheblichen Teil der Wärme an das Rohr und dessen Inhalt.

Trotz ausreichender Komplexität bei der Implementierung und hohen Kosten ist die dritte Methode die effektivste. Aus diesem Grund werden Kabelheizungsrohrleitungen eingesetzt, bei denen erhöhte Anforderungen an die Stabilität der Wasserversorgungs- und Abwassersysteme gestellt werden.

Kabeltypen

Widerstrebend

Das einfachste System, das zur Aufrechterhaltung der optimalen Temperatur der Rohrleitung verwendet wird, ist ein Widerstandskabel.

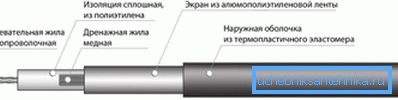

Sein Design umfasst die folgenden Elemente:

• Nichromfreier Leiter mit festem Widerstand. Mit dem Stromfluss heizt sich auf und ist die Hauptwärmequelle.

Beachten Sie! Abhängig von der Anzahl solcher Leiter unterscheidet man Single-Core- und Two-Core-Modelle.

• Photopolymer-Isolierung, die den Leiter vor dem Stromkreis schützt und Wärme auf das Geflecht überträgt.
• Ein Geflecht aus Kupferdraht, das die Funktion der gleichmäßigen Verteilung der ausgewählten leitfähigen Wohnwärme erfüllt. Es kann sich auch um eine Abschirmschicht handeln.
• Äußere Isolierung mit guter Wärmeleitfähigkeit. Verhindert die Korrosion von Kupfer- und Nichrom-Teilen und schützt sie zuverlässig vor Feuchtigkeit und Witterungseinflüssen.

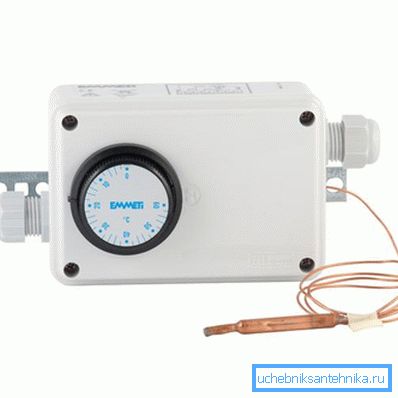

Ein Schlüsselmerkmal eines Widerstandskabels ist, dass es mit einem separaten Thermostat ein- und ausgeschaltet wird. Die Funktionen dieses Geräts werden im Automatikmodus entsprechend den Messwerten der installierten Temperatursensoren geregelt.

Das Vorhandensein eines Thermostats und Temperaturanzeigen macht das System sehr anfällig. Wenn mindestens einer dieser Knoten getrennt ist oder ausfällt, wechselt das Kabel in den Dauerbetriebsmodus, wodurch es aufgrund von Überhitzung schnell zu einem Ausfall kommt.

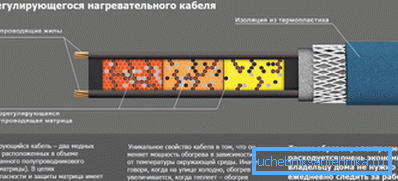

Selbstregulierend

Die oben beschriebenen Nachteile enthalten keine selbstregelnden Systeme für Heizungsrohre:

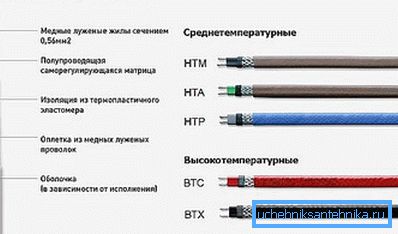

• Wie bei Widerstandskabeln sind die Heizquellen leitende Drähte aus Nichrom oder ähnlichen Legierungen.
• Die Venen werden in die Isolationskanäle von Polymeren mit hoher Wärmeleitfähigkeit gelegt.
• Zwischen den Kanälen befindet sich je nach Temperatur eine Halbleitermatrix: Je mehr sie sich erwärmt, desto weniger leitfähige Pfade bilden sich darin.
• Somit wird die Einstellung des Kabels automatisch durchgeführt: Wenn das Rohr abgekühlt ist, leitet die Matrix intensiv Strom und die Leiter erwärmen sich mehr. Je höher die Temperatur steigt, desto geringer sind die Leitungseigenschaften des Kabels, so dass die Gefahr von Überhitzung und Schmelzen der Leiter minimiert wird.

Beachten Sie! Ein zusätzlicher Pol eines solchen Systems ist das Fehlen eines Thermostats und von Sensoren.

Der entscheidende Nachteil von selbstregulierenden Heizgeräten ist der relativ hohe Preis (etwa 200 Rubel pro Meter). Die Zuverlässigkeit des Systems kompensiert jedoch normalerweise solche Kosten.

Intern

Eine separate Gruppe von Geräten besteht aus internen Kabeln.

Im Gegensatz zu den beliebten im Freien werden sie direkt im Hohlraum des Rohrs montiert und zeichnen sich durch eine wesentlich höhere Effizienz aufgrund der Minimierung der Wärmeverluste aus.

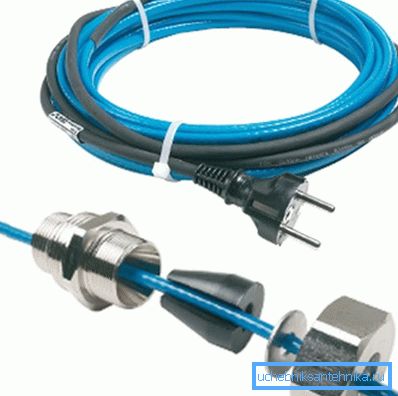

• Als Hauptwärmequelle wird in der Regel ein spezielles, selbstregelndes Heizkabel für die Installation im Rohr verwendet. Solche Modelle sind mit einer dichteren Isolierung mit guten Feuchtigkeitsbeständigkeitseigenschaften ausgestattet, so dass metallische Leiter und Matrizen vor dem Stromkreis geschützt werden können.
• Widerstandsmodelle können auch für die Installation in Innenräumen verwendet werden. Dies ist jedoch eher die Ausnahme als die Regel.
• Neben dem Kabel selbst sind in der Regel auch spezielle Kupplungen und Verschraubungen für die Installation in der Rohrleitung im Heizungssystem enthalten.
• Das Gerät wird über ein 220-V-Netz versorgt. In der Anleitung wird manchmal empfohlen, die Leiter über eine unterbrechungsfreie Stromversorgung anzuschließen, um sie während eines Stromausfalls im Betriebszustand zu halten.

Installationstechniken

Installation im Freien

Sowohl externe als auch interne Leiter können von Hand installiert werden.

Tatsächlich stellt die Installation keine besonderen Schwierigkeiten dar. Sie müssen nur einige einfache Regeln beachten:

• Für Privathäuser wählen wir ein Modell mit einer Leistung von 30 bis 60 W / m - in der gemäßigten Zone ist dies einfach nicht mehr erforderlich.
• Reinigen Sie das Rohr von Schmutz, Staub und Rost. Für die effizienteste Wärmeübertragung ist es erforderlich, dass der Leiter fest an Metall oder Kunststoff anliegt.

Tipp! Wenn die Polymerrohrleitung erhitzt wird, sollte das Rohr vor dem Einbau der Wärmeübertragungselemente mit Folienmaterial umwickelt werden. So wird die Wärme gleichmäßiger verteilt und die Gefahr des Schmelzens von PVC oder Polypropylen wird auf ein Minimum reduziert.

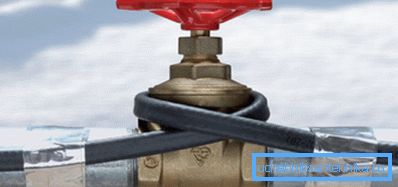

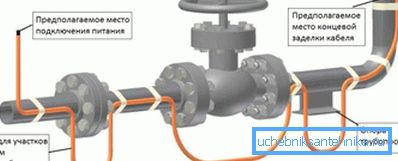

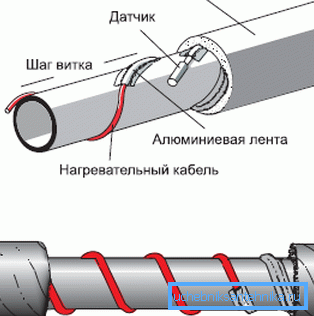

• Wir verlegen das Kabel entlang der Rohrleitung (mit einer geraden oder wellenförmigen Linie) oder wickeln eine Spirale in Schritten von bis zu 40 cm von ihm. Bei resistiven Modellen dürfen sich die Leiter keinesfalls kreuzen: Sie werden an der Kontaktstelle sehr schnell durchbrennen.
• Alle 20 cm fixieren wir den Leiter mit Hilfe von metallisiertem Klebeband oder einer speziellen hitzebeständigen Bandage.
• Um den Wärmeverlust zu reduzieren, kleben wir das Kabel mit einem Aluminiumband auf eine Polymerbasis und überlappen es mit einem wärmeisolierenden Mantel.

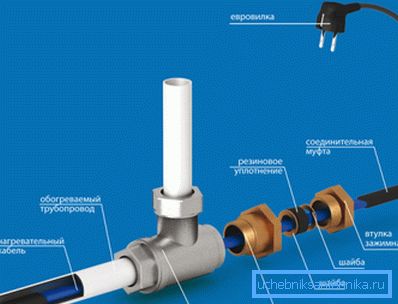

Installation in Innenräumen

Die interne Installation ist etwas komplizierter:

• Wir wählen ein Modell, dessen Länge der Länge des beheizten Rohrsegments entspricht. Hierbei ist zu berücksichtigen, dass der Leiter die Ventile nicht passieren darf und die Installation unter Berücksichtigung dieser Tatsache zu planen.

Tipp! Solche Systeme können nur in Rohrleitungen mit einem Innendurchmesser von 20 mm und mehr verwendet werden.

• An der Kabeleinführungsstelle schneiden wir das T-Stück mit einem geeigneten Querschnitt in das Rohr.
• Wir bringen den Leiter in das Rohr und sorgen dafür, dass der Heizteil vollständig im Lumen verborgen ist.
• Befestigen Sie das Gerät mit den mitgelieferten Beschlägen und Adaptern im T-Stück.
• Wir verbinden das Heizgerät über einen Stecker oder eine Schalttafel mit dem Stromnetz.

Wenn ein selbstregelndes Kabel verwendet wurde, kann der Testlauf in jeder Situation durchgeführt werden. Es ist jedoch wünschenswert, Widerstandsmodelle zu testen und nur beim Befüllen aller Rohre mit Wasser zu verwenden, da sonst die Gefahr einer Überhitzung erheblich steigt.

Fazit

Durch das Anlegen einer Heizschnur für Rohrleitungen (manchmal auch als Heizkabel bezeichnet) verhindern wir, dass Wasser im Winter gefrieren kann. Und das bedeutet, dass weder der Druckabfall noch die Böen der Wasserversorgung und des Abwassers selbst bei starkem Frost nicht schrecklich sein werden. Weitere Informationen zum Funktionsprinzip und zur Installationsmethode der beschriebenen Geräte finden Sie im Video dieses Artikels.
