Heizkabel für abfluss

Im Winter kommt es häufig zu Vereisungen des Daches, schmilzt das Wasser und gefriert zu hängenden Eiszapfen. Dies droht aber nicht nur Unfällen, das in der Rinne gefrorene Wasser kann es zerstören, denn das Wasser dehnt sich beim Gefrieren aus. Seien Sie nicht überrascht, wenn Sie an Ihrem frostigen Wintermorgen sehen, dass Ihr Abflusssystem geplatzt ist. In diesem Fall müssen Reparaturen vorgenommen werden, was wiederum zu unvorhergesehenen Abfällen führt.

Vor Beginn der kalten Winterperiode ist darauf zu achten, dass solche Störungen nicht auftreten. Aber was kann man tun, damit die Flüssigkeit in den Drainagesystemen nicht gefriert und sich keine Eiszapfen bilden? Wir müssen den Heizungsabfluss organisieren. Dies wird nicht nur intakt bleiben, sondern auch Sie und Ihren Haushalt vor Unfällen schützen. Dies hilft Ihnen, das Kabel für die Entwässerung zu heizen. Lassen Sie uns herausfinden, welches Kabel für die Ableitung besser zu wählen ist und wie Sie das gesamte System mit den eigenen Händen heizen können.

Von wo aus Frost und Eiszapfen erscheinen

Woher kommt Eis auf dem Dach, denn im Winter regnet es nicht und niemand schüttet Wasser von oben auf das Dach. Zwei Faktoren beeinflussen die Frostbildung.

Temperaturunterschied Tag und Nacht. Dieser Faktor wirkt sich besonders in der Frühlingszeit aus, wenn der Schnee tagsüber von der Sonnenhitze beeinflusst wird und auf dem Dach schmilzt und allmählich in das Wasserablaufsystem fließt. Mit dem Einsetzen der Nacht ändert sich die Lufttemperatur und erreicht einen Punkt unter Null, wodurch das Schmelzwasser zu gefrieren beginnt. So bildet sich Eis in den Rinnen und Rohren. Gleiches gilt für den Dachüberstand, wenn Eiszapfen daran hängen. Hinweis, dass das gesamte Ablaufdesign nicht für das zusätzliche Gewicht ausgelegt ist. Wenn es in einem bestimmten Teil der Expansion nicht platzt, kann es leicht brechen und das Gewicht von Eis nicht tragen. In diesem Fall müssen Sie es komplett ändern.

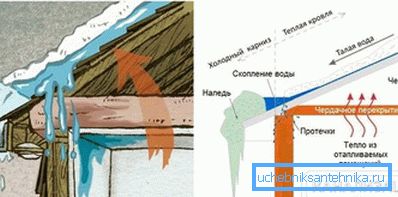

Die Wirkung von "warmem Dach". Entwickler bauen oft Dächer oder warme Dachböden. Wenn das Dach schlecht isoliert ist, kann es zu Wärmeverlusten kommen. Es stellt sich heraus, dass auch im Winter, wenn die Temperatur unter null liegt, der Schnee zu schmelzen beginnt, wenn der Raum erwärmt wird und sich der Dachdeckel zwar etwas erwärmt. Nun, das Schema ist das gleiche wie im ersten Fall: Beim Abfließen kühlt sich das Wasser ab und gefriert dann wieder. Die Folgen sind die gleichen. In diesem Fall beseitigt die Installation des Heizkabels in den Abflussrohren jedoch nicht das Problem selbst, sondern nur die Folgen: die Bildung von Eis und Eiszapfen. Es ist natürlich besser, das Problem selbst und nicht ein Symptom durch Erwärmen des Daches zu lösen.

Um zu verhindern, dass sich das Dach im Winter aufheizt, empfehlen Fachleute, ein sogenanntes Kaltdach zu bauen, wenn der belüftete Dachboden nicht beheizt wird. Ein weiterer Punkt ist, den Dachkuchen richtig auszuführen, wobei die Isolierung mit ausreichender Dicke gewählt wird und ein Lüftungsspalt vorhanden ist. Dennoch ist es keine 100% ige Garantie, dass das Problem vollständig gelöst wird. Für die Zuverlässigkeit ist es besser, das Drainagesystem zu heizen. Es stellt sich jedoch die Frage, welches Kabel besser zu wählen ist.

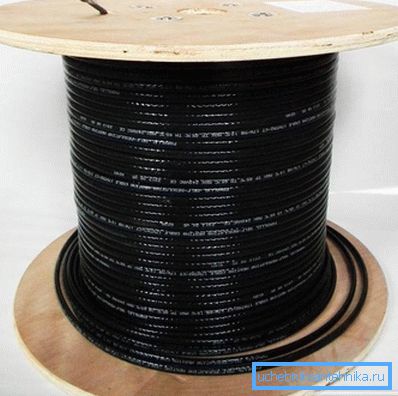

Auswahl eines Heizkabels

Verwenden Sie Heizkabel, die in unserer Zeit immer beliebter werden, um Eisbildung an den Überhängen und im Abwassersystem zu vermeiden. Aber wie wählt man ein solches Kabel, damit es seine Aufgabe effektiv erfüllt und wirtschaftlich ist? Zunächst ist zu beachten, dass es auf dem Markt zwei Arten von Heizkabeln gibt, die für Heizungsabläufe geeignet sind:

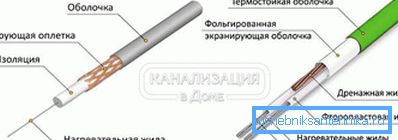

1. Widerstandsfähiges Kabel. Es sieht aus wie ein einfaches Kabel, das aus einem mit einer Isolierung bedeckten Metallleiter besteht. Die Besonderheit des Kabels besteht darin, dass es einen konstanten Widerstand, eine konstante Heiztemperatur während des Betriebs und eine konstante Leistung aufweist. Die Erwärmung des Elements erfolgt durch Anschließen des Kabels an einen geschlossenen Stromkreis, dh es arbeitet von der Steckdose aus.

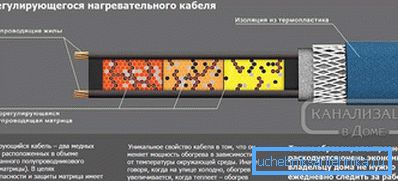

2. Selbstregelndes Kabel. Dieser Typ hat ein großes Potenzial für die Beheizung des Dachüberhangs und des Wasserabflusssystems. Es ist eher technologisch als resistiv und besteht aus einer Matrix (einem selbstregulierenden Heizelement), inneren und äußeren Isolierschalen und einem Abschirmgeflecht. Die Besonderheit eines solchen Kabels besteht darin, dass die Matrix auf die Umgebungstemperatur reagiert und bei Absenkung oder Erhöhung der Temperatur den Erhitzungsgrad ändert.

Bei der Auswahl eines Heizkabels müssen Sie die Besonderheiten des Betriebs berücksichtigen, da diese durch die äußere Umgebung und negative Temperaturen beeinflusst werden. Achten Sie darauf, dass die äußere Polymerhülle des Produkts unter verschiedenen Bedingungen ihre Festigkeit und Dichtheit behält. Kabel sollten die folgenden Leistungsmerkmale aufweisen:

• Bei hoher Luftfeuchtigkeit arbeiten. Der Einfluss von Feuchtigkeit, die immer vorhanden ist, sollte die Leistung der gesamten Heizungsanlage nicht beeinträchtigen. Sie müssen die Kabelverbindungen sorgfältig isolieren, um sicherzustellen, dass sie fest sitzen.
• Hohe mechanische Festigkeit Ein wichtiger Indikator, da die äußere Schutzhülle verschiedenen äußeren Einflüssen ausgesetzt ist: Dies ist das hohe Gewicht der Schneekappe, Hagel, Vögel, die das Kabel picken möchten usw. Die Hülle muss allen Belastungen standhalten und ihre Integrität erhalten.

Jede der beiden Kabeltypen kann effizient das Heizen von Abläufen und Dachüberhängen durchführen, da jedes von ihnen seine eigenen Merkmale, Vor- und Nachteile hat. Um die Auswahl eines Produkts zu erleichtern, betrachten wir diese Funktionen.

Resistent oder selbstregulierend

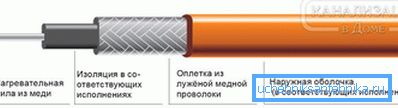

Das Funktionsprinzip von Widerstandsmodellen besteht darin, dass beim Einschalten elektrische Energie in thermische Energie umgewandelt wird. Der Hauptunterschied solcher Kabel ist ihre erschwinglichen Kosten und Zuverlässigkeit während des Betriebs. Tatsache ist, dass das Design des Kabels recht einfach ist. Es gibt Single-Core-Modelle - geringere Leistung und starke - mit erhöhter Leistung. Meistens bestehen diese Leiter aus Kupferdraht. Damit bei der Arbeit jedoch keine elektromagnetische Strahlung entsteht, ist eine spezielle Abschirmschale vorgesehen. Es hat auch die Funktion, den Draht zu erden. Um die Drähte vor äußeren Einflüssen zu schützen und Kurzschlüsse zu vermeiden, ist eine äußere Polymerhülle vorhanden.

Aufgrund der Stärke des elektrischen Stroms, der durch die Leiter fließt, erwärmt sich die Oberfläche des Kabels, wodurch es Wärme an die äußere Umgebung abgibt, in unserem Fall an die Rutsche und den Überhang des Daches, um den Schnee zu schmelzen. Betrachten wir auch einige Merkmale der Funktionsweise dieser Heizelemente:

1. Die maximale Länge eines solchen Kabels beträgt ca. 200 m.
2. Das Trennen des Kabels und das erneute Anschließen sind nicht zulässig, da dies die Leistung beeinträchtigen kann. Es wird empfohlen, alle Berechnungen im Voraus durchzuführen, die Gesamtlänge des benötigten Materials herauszufinden und die optimale Länge des soliden Kabels auszuwählen.
3. Beim Kauf ist es viel effizienter, ein komplettes Set auf einmal zu kaufen, in dem nicht nur das Kabel selbst, sondern auch Steuergeräte und Befestigungen vorhanden sind.

Diese Kabel haben einige erhebliche Nachteile. Eine davon ist der hohe Verbrauch an elektrischer Energie, der sich auf Ihre Stromrechnung auswirkt. Um eine gute Beheizung zu gewährleisten, benötigen wir Modelle, deren Nennleistung zwischen 100 und 180 W / m liegt. Ein weiterer wesentlicher Nachteil besteht darin, dass die Bedingungen, unter denen unterschiedliche Teile des Kabels angeordnet sein können, unterschiedlich sind. Ein Bereich kann sich in der Luft befinden, ein anderer unter dem Laub, der dritte unter dem Schnee usw. Der Haken ist jedoch, dass die Wärmeübertragung vom gesamten Kabel gleich ist. Um den Schnee zu schmelzen, benötigen Sie eine bestimmte Menge an Wärme, die in anderen Bereichen, in denen kein Aufwärmen erforderlich ist, verschwendet wird. Es stellt sich heraus, dass das Heizen des Daches und des Abflusses einige Verluste mit sich bringt und das Heizen ineffizient ist.

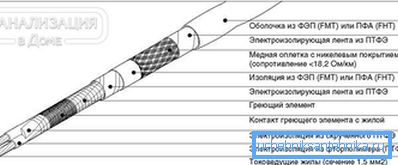

Eine Alternative ist eine Art solcher Kabel mit zonaler Erwärmung des Kabels. Aufgrund der Konstruktionsmerkmale erfolgt die Erwärmung des Kabels nicht über die Oberfläche, sondern nur in bestimmten Bereichen. Eine andere Lösung besteht darin, Kabel mit unterschiedlichen Widerständen zu wählen.

Tipp! Der Durchschnittspreis solcher Produkte hängt hauptsächlich von ihrer Konfiguration und Leistung ab. Zum Beispiel kann das gebräuchlichste Kabel ohne zusätzliche Ausrüstung für 100 Rubel pro 1 m erworben werden.

Eine ganz andere Sache ist ein selbstregulierendes Kabel. Diese Option ist wesentlich wirtschaftlicher und rentabler. Es ist ideal für Heizungsabläufe, da der Hauptvorteil des Kabels darin besteht, dass es weniger Energie verbraucht und die Stromstärke selbst abhängig von der Umgebungstemperatur reguliert. Es besteht auch aus zwei leitfähigen Drähten, die einen Widerstandseffekt erzeugen. Nur diese Drähte sind durch eine spezielle Matrix verbunden, die auf Temperaturschwankungen reagiert. Je niedriger die Temperatur, desto mehr erwärmt sich das Kabel und umgekehrt.

Es gibt jedoch eine bedeutende Nuance, die die Beheizung des Abflusses mit diesem Kabel betrifft. Der Hauptnachteil solcher Kabel sind ihre hohen Kosten, so dass die Installation eines solchen Kabels für Abflüsse sehr teuer ist. Warum Denn im Winter fällt die Umgebungstemperatur immer unter Null. Es stellt sich heraus, dass das Kabel bei maximaler Leistung rund um die Uhr funktioniert und es praktisch keine Möglichkeit der Selbstregulierung gibt. In Bezug auf die Funktionalität ist die Wirksamkeit eines solchen Kabels daher auf ein herkömmliches Widerstandskabel zurückzuführen, das jedoch nur um ein Vielfaches teurer ist.

Dies kann jedoch korrigiert werden, wenn Sie zusätzlich eine Einstelleinheit für die Stärke des eingehenden Stroms erwerben. Wenn Sie ein solches Gerät mit einem Temperatursensor umschalten, können Sie die Heizleistung abhängig von der Außenlufttemperatur selbst einstellen, was Ihnen besondere Möglichkeiten gibt.

Eigenschaften selbstregelndes Kabel:

• großer Wert. Mittlere Modelle mit einer Leistung von 15 W / m. kostet 210 Rubel für 1 mp;
• Sicherheit und Zuverlässigkeit;
• Wirtschaftlichkeit und Einfachheit;
• Im Laufe der Zeit bricht der Polymereinsatz zusammen, da er eine bestimmte Anzahl von Arbeitszyklen hat. Danach nimmt der Stromleitungsgrad erheblich ab.

Unter Berücksichtigung aller oben genannten Faktoren können Sie entscheiden, welches Heizkabel Sie bevorzugen. Es hängt alles von dir und deinem Wunsch ab. Profis empfehlen, selbstregelnde Kabel mit resistiven zu kombinieren, dann erhöhen sich die Effizienz und die Qualität der Heizung. Beispielsweise können im Dachteil Widerstandskabel verwendet werden, die eine konstante Temperatur haben und den Überhang aus Schnee und Eis effizient erwärmen. Selbstregelnde Kabel können jedoch im Ablaufsystem in den Dachrinnen montiert werden.

Tipp! Wenn wir über die Berechnung der Leistung und des Stromverbrauchs von Kabeln sprechen, sind Produkte mit Widerstandsmodulen mit einer Leistung von 18–22 W / m die beste Option. Achten Sie bei der Auswahl selbstregelnder Kabel auf die Modelle 15-30 W / m.

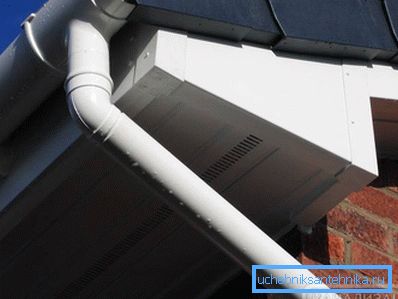

Tipp! Berücksichtigen Sie die Tatsache, dass bei einem Abflusssystem aus polymeren Materialien die maximale Leistung dieser Kabel 17 W / m beträgt. und nicht mehr. Andernfalls besteht die Gefahr, dass der Abfluss durch übermäßige Hitze beschädigt wird.

Alles, was Sie tun müssen, ist, die richtige Materialmenge zu berechnen und im Geschäft zu kaufen.

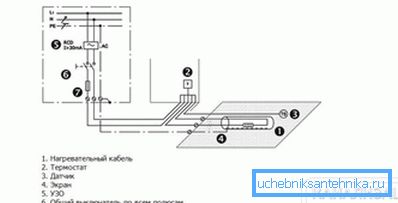

Komponenten des Heizungssystems für die Entwässerung

Sie sollten wissen, dass das Heizsystem neben den direkten Heizkabeln auch andere Komponenten enthält:

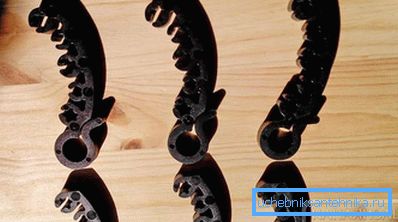

1. Befestigungselemente zum Befestigen der Kabel.
2. Steuerplatine Dieses Gerät umfasst: einen dreiphasigen Leistungsschalter, eine Schutzeinrichtung zum Abschalten des Systems mit einer Empfindlichkeit von 30 mA, ein vierpoliges Schütz, einen einpoligen Leistungsschalter für jede Phase, einen Leistungsschalter für den Thermostatkreis und eine Alarmlampe.
3. Verteilnetzkomponenten: Stromkabel, die Heizkabel speisen, Signalkabel, die die Thermostatsensoren mit dem Bedienfeld verbinden, Verdrahtungskästen und Kupplungen, um die Dichtheit aller Verbindungen sicherzustellen.

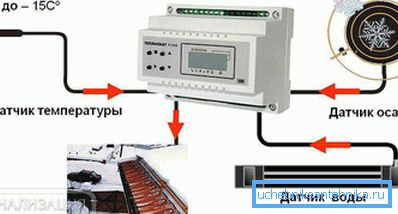

4. Thermostat Um den Betrieb des gesamten Kabelsystems für das Heizen zu regeln, können Sie zwei Arten von Geräten verwenden: einen Thermostat, der das System in einem bestimmten Temperaturbereich antreibt, und eine Wetterstation. Der Unterschied der Wetterstation ist, dass sie zusätzlich zum eingestellten Temperaturbereich das Vorhandensein von Niederschlag und das Schmelzen auf dem Dach kontrollieren kann. In seiner Zusammensetzung gibt es nicht nur einen Temperatursensor, sondern auch einen Feuchtigkeitssensor. Einige Modelle verfügen sowohl über einen Feuchtesensor als auch einen Temperatursensor.

Wenn ein herkömmlicher Thermostat im Kabelsystem verwendet wird, müssen Sie die Situation überwachen: Wenn es auf dem Dach Niederschlag gibt, starten Sie das System manuell und wenn nicht, schalten Sie es aus. Dank der Wetterstation lässt sich der gesamte Arbeitsprozess leicht automatisieren und das Gerät kann sich verzögern, um sich auszuschalten. Wenn wir jedoch über den Preis sprechen, ist es günstiger, Thermostate zu kaufen und die gesamte Arbeit manuell zu erledigen. Jetzt lernen wir, wie man ein solches System persönlich einbaut.

Technologieinstallation der Heizungsanlage

Zunächst wollen wir sehen, in welche Zonen die Heizkabel für das Wasserabflusssystem gelegt werden müssen. Dies sind hauptsächlich Orte, an denen Schmelzwasser abfließt, und Bereiche, in denen sich Frost bildet. Was sind diese Orte:

1. Dachrinnen Es ist obligatorisch, die Heizkabel in den Kanälen über die gesamte Länge in einem oder mehreren Filamenten zu verlegen.

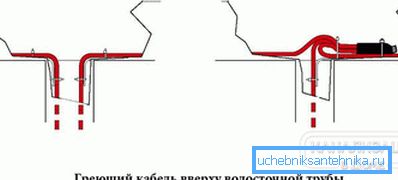

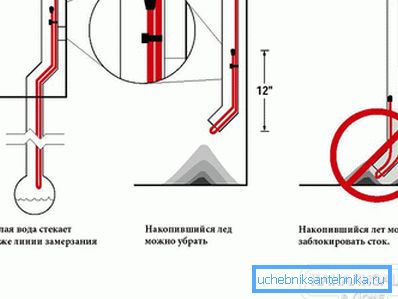

2. Abflussrohre, Abluft aus den Rinnen. Zusätzlich ist es notwendig, die Krater und den Ausgang der Rohre zu verstärken, wo sich meistens Eis bildet. Normalerweise werden zwei Kabelstränge in das Rohr selbst eingesetzt.
3. Endova-Dächer. Das Kabel ist auf und ab gelegt. Die Länge wird mindestens 1 m vom Beginn des Überhangs gewählt, es wird jedoch empfohlen, dies zu 2/3 der Gesamtlänge des Tals zu tun.

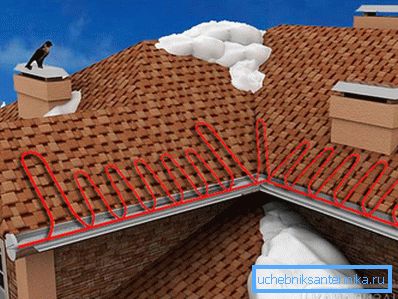

4. Um die Bildung von Eiszapfen und Eis auf den Dachvorsprüngen zu verhindern, werden die Drähte mit der "Schlangen" -Methode gestapelt. Dieses Schema beinhaltet das Verlegen eines Heizkabels entlang der Kante des Gesimses. Es ist zu beachten, dass bei harten Oberflächen die Stufe einer Schlange von der Vielfalt des Musters und von weichen Dächern abhängig ist, abhängig von der Leistung, die das Kabel pro Quadratmeter liefert. Die Höhe eines solchen Dreiecks wird so gewählt, dass sich auf der beheizten Oberfläche keine kalte Zone bildet. Andernfalls kann an solchen Stellen Eis auftreten.
5. Kapelnik auf der Trennlinie der Flüssigkeit. Je nach Größe und Ausführung des Tropfens müssen ein oder zwei Fäden befestigt werden.

Schauen wir uns nun detailliert an, wie die Entwässerung der Kabelheizung ausgeführt wird. Sie müssen das System gemäß den folgenden Regeln installieren:

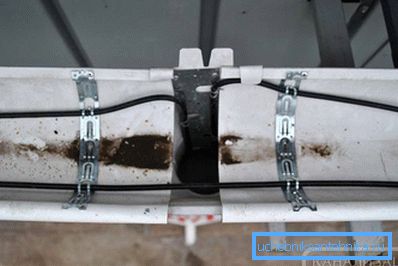

1. Um das Heizkabel in den Rinnen zu befestigen, sollten Sie ein spezielles Montageband verwenden. Die quer installierten Bandstreifen halten das Kabel sicher an der Dachrinne. Der Bandmontageschritt für verschiedene Kabel ist unterschiedlich. Zum Beispiel muss ein selbstregulierendes Kabel in Schritten von 50 cm befestigt werden, und ein Widerstandskabel ist 25 cm lang.Das Band wird mit Nieten an der Rutsche befestigt, und um die Dichtheit nicht zu brechen, werden diese Stellen mit Dichtungsmittel behandelt.

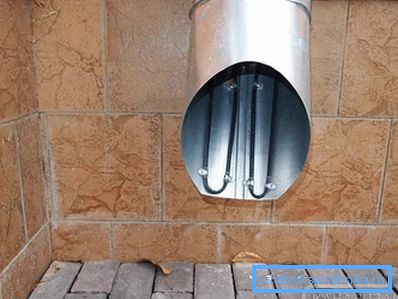

2. In Abflussrohren werden Kabel mit Montageband oder Schrumpfschlauch befestigt. Wenn die Höhe des Rohrs mehr als 6 m beträgt, wird empfohlen, das Kabel zusätzlich mit einem Metallkabel in einer Isolierhülle zu verbinden, um die gesamte Last darauf zu übertragen.
3.
   Im Trichter und am Rohrende werden die Heizkabel mit dem gleichen Montageband mit Nieten befestigt.
4. Im Dachmaterial muss das Kabel mit Montageband auf dem Dichtmittel befestigt werden. Es gibt eine weitere Option: Bei einem weichen Dach erfolgt die Befestigung durch spezielle SLT-C-Clips, die mit Schrauben oder Nägeln am Dach befestigt werden. Es besteht jedoch die Möglichkeit, dass das Dach undicht wird, sodass alles mit Silikondichtungsmittel versiegelt werden muss. In dem Metalldach sind solche Klammern an den Rippen befestigt.
5. Bevor Sie die Elemente der Heizungsanlage befestigen, müssen Sie alle Installationsorte überprüfen. Sie sollten keine Fremdkörper sein, scharfe Kanten können das Kabel beschädigen.
6. Kabelabschnitte sollten auf ihre Längenheizzone geprüft werden.
7. Wenn sich bei der Überprüfung herausstellt, dass das Kabel zu lang oder nicht ausreichend lang ist, muss der Abschnitt abgeschnitten, entfernt oder hinzugefügt, stummgeschaltet, gedehnt und gesichert werden.
8. Danach müssen die Montagekästen installiert, angerissen und der Isolationswiderstand der Sektionen berechnet werden.
9. Als nächstes werden die Thermostat-Sensoren installiert, Strom- und Signalkabel verlegt.
10. Der nächste Schritt ist die Installation des Bedienfelds.
11. Nun wird der Widerstand gemessen und die Leistungs- und Signalkabel klingeln.
12. Um die Zuverlässigkeit zu gewährleisten, muss geprüft werden, ob die Schutzabschaltung funktioniert.
13. Danach muss nur noch der Thermostat auf den gewünschten Temperaturbereich eingestellt und ein Testlauf des gesamten Systems durchgeführt werden.

Das ist alles, jetzt ist Ihr Abfluss und der Überhang des Daches erhitzt, wodurch Sie das Problem des Einfrierens von Wasser an diesen Stellen sowie die Bildung von Schnee und Eiszapfen lösen können. Seien Sie vorsichtig bei der Arbeit in der Höhe. Verwenden Sie eine zuverlässige Trittleiter oder ein Gerüst.

Video

So installieren Sie den Kabel-PTC zum Aufheizen des Abflusses, siehe Video:
