Hdpe-rohrabmessungen und andere eigenschaften

Was ist das für ein Material - PND? Welche Durchmesser von HDPE-Rohren sind im Handel erhältlich? Welche Standards sind regulierte Produktion? Versuchen wir, diese und einige andere Fragen zu beantworten.

Was ist das

PND ist eine gebräuchliche Abkürzung für Niederdruckpolyethylen. Bevor wir jedoch eine detaillierte Untersuchung der Größe und anderer Merkmale durchführen, werden wir die allgemeineren Eigenschaften des Materials kennenlernen.

Polyethylen: Allgemeine Eigenschaften

Was wir über Polyethylen wissen:

• Dies ist der häufigste thermoplastische Kunststoff (Polymere, die ihre physikalischen Eigenschaften beim Erhitzen reversibel ändern).. Ist die Produktionstechnologie erst einmal etabliert, ist es logisch, dass die Materialpreise niedrig sind.
• Apropos Heizen: Bereits bei 80 ° C beginnt das Polyethylen zu erweichen. Die Bruchfestigkeit der Rohre nimmt bei weitaus niedrigeren Temperaturen katastrophal ab, so dass die meisten Hersteller den Betriebsmodus auf 40 - 45 Grad Celsius begrenzen.

Kurioserweise: Vernetztes Polyethylen (ein Polymer, dessen Moleküle durch Vernetzung miteinander verbunden sind) ist wesentlich hitzebeständiger und wird erfolgreich für Rohrleitungen zum Heizen und für die Warmwasserversorgung verwendet.

• Kunststoff hat extrem schlechte Hafteigenschaften.. Einfach gesagt, andere Materialien haften nicht an der Oberfläche. Wenn so - das Überwachsen von Druckrohren mit mineralischen Ablagerungen kann keine Angst haben.
• Die Lebensdauer von kaltem Wasser wird auf 50 Jahre oder mehr geschätzt..
• Wie alle Kunststoffe ist Polyethylen ein Dielektrikum.

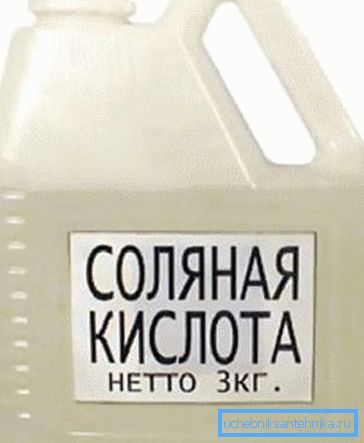

• Es ist extrem resistent gegen aggressive Umgebungen.. Konzentrierte Säuren und Laugen werden oft in versiegelten Kunststoffverpackungen geliefert.

HDPE und LDPE

Polyethylen ist, wie aus seinem Namen leicht zu ersehen, ein Produkt der Polymerisation von Ethylengas. Abhängig von den Bedingungen, unter denen es passiert, können Sie ein Material mit ganz anderen Eigenschaften erhalten.

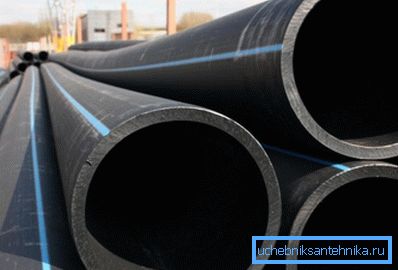

LDPE hat eine geringere mechanische Festigkeit und wird hauptsächlich für Rohrleitungen mit leichtem Überdruck verwendet. Sein alternativer Name ist Polyethylen niedriger Dichte. Im Gegensatz dazu ist PND oder PVP (High Density Polyethylene) wesentlich langlebiger und wird häufig in Druckleitungen eingesetzt.

Seltsamerweise: Die aktuellen Standards teilen sich HDPE und LDPE nicht. Abwasser- und Druckleitungen können aus beiden Kunststoffarten hergestellt werden. Eine Tabelle mit Durchmessern von HDPE- und LDPE-Rohren ist ebenfalls üblich.

Parameter

Es ist klar, dass der Hauptparameter der Pipeline der Durchmesser ist. Sie bestimmen die Bandbreite.

Die Beschreibung des Materials ist jedoch nicht auf sie beschränkt: Zum Beispiel umfassen die vollständigen technischen Merkmale eines 110-mm-PND-Rohrs mehrere wichtige Parameter.

• Wandstärke Die Erhöhung bei konstantem Nenndurchmesser erhöht die Festigkeit der Rohrleitung im Verhältnis zum hydrostatischen Innendruck.
• SDR ist das Standardabmessungsverhältnis, ein Bruch mit einem Außendurchmesser im Zähler und einer Wandstärke im Nenner. Je größer der SDR ist, desto niedriger ist der Arbeitsdruck der Rohrleitung: Eine Vergrößerung des Wandbereichs bei fester Dicke und Festigkeitseigenschaften verringert die Fähigkeit der Rohrleitung, dem hydraulischen Druck standzuhalten.

• MRS - maximale Haltbarkeit. Maßeinheit - MPa (Megapascal). Einfach ausgedrückt ist dies die maximale Spannung in den Wänden, bei der das Rohr 50 Jahre lang bei einer Temperatur von + 20 ° C betrieben wird.
• MOP - maximaler Arbeitsdruck.
• S ist eine Reihe von Rohren, berechnet als MRS / 1,25 / MOP, wobei 1,25 der Sicherheitsfaktor für Wasser ist.
• Darüber hinaus können Produkte für den Transport von Trinkwasser oder ausschließlich für technische Zwecke ausgelegt werden.

Was bedeutet die Kennzeichnung der Typen PE 32, PE 63 (manchmal falsch als HDPE-Rohr 63 angegeben), PE 80 und PE 100? Nur dass die maximale Langzeitstärke des MRS dem zehnfachen kleineren Wert entspricht:

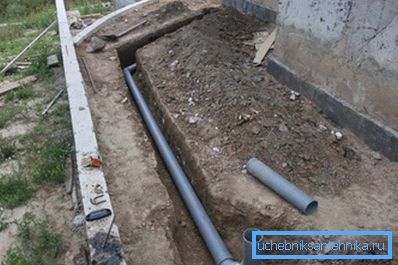

Wichtig: Alle oben genannten Parameter sind für Druckleitungselemente relevant. Das Kanalrohr PND 110 mm weist außer dem Nenndurchmesser keine weiteren Eigenschaften auf.

Legende

Die Bezeichnung der Druckleitung muss enthalten:

• Das Wort Trompete.
• Verweis auf Material und MRS (PE 32, PE 63 usw.).
• SDR-Option.
• Bindestrich
• Nenndurchmesser und Nennwandstärke.
• Termin (trinken oder technisch).
• Der Name der Norm, nach der das Produkt hergestellt wird (GOST 18599-2001).

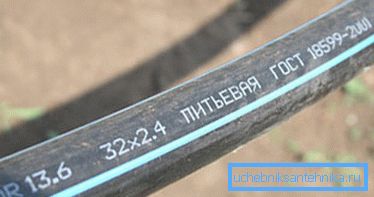

So bedeutet die Beschriftung des Typs Pipe PE 80 SDR 9 - 90 x 10.1, die GOST 18599-2001 trinkt, dass wir einen PND-Durchmesser von 90 mm mit 10,1 mm Wandstärke haben, der für die Trinkwasserversorgung vorgesehen ist.

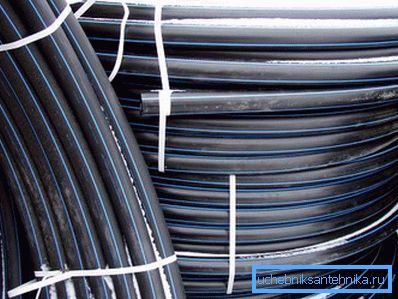

Sortiment

Eine der Normen, die eine Reihe von Polyethylenrohren enthält, haben wir gerade erwähnt - GOST 18599-2001 regelt die Herstellung von Material für Druckrohrleitungen.

Der zweite Standard - GOST 22689.1-89 - beschreibt eine Reihe von Abwässern aus Polyethylen. Wie groß sollte die Größe der Produkte sein, die uns interessieren?

GOST 22689.1-89

Das Dokument bietet insgesamt vier Größen: 40, 50, 90 und 110 mm.

Wo bewerben sie sich?

• 40 mm ist die typische Kniegröße für das Ablassen von Abwasser aus einem einzigen Waschbecken oder Waschbecken.

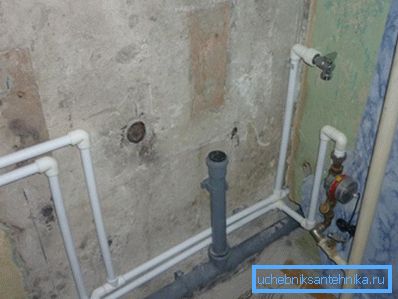

• Das Rohr PND 50 mm kann Abwasser von zwei oder drei Sanitärarmaturen (außer Toilettenbecken) ableiten.

Beachten Sie! Geräte mit der Möglichkeit einer Salvenentladung (z. B. eine Badewanne und eine Dusche). Bei der Montage mit eigenen Händen ist es besser, an den Auslass eines größeren Abschnitts anzuschließen. Die Anweisung hängt mit der Tatsache zusammen, dass beim Ablassen des Bades das 50-mm-Rohr wahrscheinlich überläuft (insbesondere wenn es teilweise mit Fettablagerungen gefüllt ist) und die Abflussrohre mit geringerer Leistung durch den Rost in das Gerät fließen.

• 90 ist ein typischer Querschnitt zum Anschließen von montierten Toilettenbecken.
• 110 ist die universellste Größe, die zum Verbinden von bodenmontierten Toilettenschüsseln verwendet wird, um Abwasser-Steigleitungen und Plankenbetten (horizontale Abzweigungen mit mehreren Steigleitungen) zu konstruieren.

GOST 18599-2001

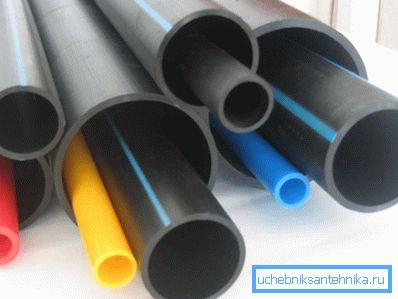

Die vollständige Liste der Dimensionen im Rahmen dieses Dokuments ist für einen kleinen Artikel zu groß, daher werden nur Grenzwerte angegeben.

1. PE 32 (oder, wie es manchmal fälschlicherweise als PND 32-Rohr bezeichnet wird) kann bei einer Wandstärke von 2,0–20,8 einen Durchmesser von 10 bis 160 mm haben.

1. Die Eigenschaften des Rohrs PND 63 (PE 63) können eine Wandstärke von 2,0 - 57,2 mm mit einem Durchmesser von 16 - 1200 einschließen.
2. PE 80: Durchmesser 16 - 1200, Wände 2,0 - 59,3.
3. PE 100: Durchmesser 32 - 1000, Wandstärke 3,0 - 59,3.

Wo ist es angebracht, eine bestimmte Größe zu Hause zu verwenden?

• Die Rohrleitung PND von 20 mm wird die Wohnung oder das kleine Haus mit einem Badezimmer mit Wasser versorgen.
• Wenn die Wasserversorgung nicht nur für den Haushalt, sondern auch für die Bewässerung vorgesehen ist, wird ein PND-Rohr von 25 mm verwendet. Neben dem Durchmesser werden die Eigenschaften der Rohrleitung PND 25 mm ausschließlich vom Arbeitsdruck der Wasserversorgung bestimmt. Für zentrale Wasserversorgungssysteme ist es besser, PE 80 SDR 9 zu verwenden.

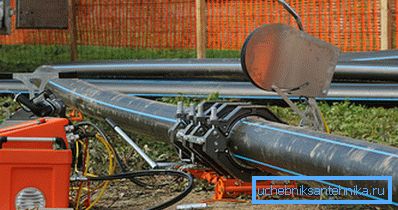

Drüsen, die größer als die oben genannten Größen sind, werden normalerweise für die Wasserversorgung von Gruppen von Hütten verwendet und haben einen Durchmesser von mehr als 100 mm - Hüttendörfer und Mehrfamilienhäuser.

Fazit

Wir hoffen, dass wir es geschafft haben, die Neugier der Leser auf dem Gebiet der Bekanntschaft mit einem der beliebtesten modernen Materialien zu befriedigen. Wie üblich bietet das Video in diesem Artikel weitere Informationen. Erfolge!
