Gussrohr aus gusseisen nach gost 9583 75:

Gussrohre sind in der Regel konsequent mit Abwasser verbunden. Nur wenige wissen, dass sie seit mehr als zwei Jahrhunderten massiv für die Verlegung von Wasserversorgungsleitungen verwendet werden. In diesem Material werden die Eigenschaften von Gusseisenwasserrohren, die Anforderungen von GOST an sie sowie anwendbare Installations- und Reparaturmethoden untersucht.

Gusseisen oder Stahl

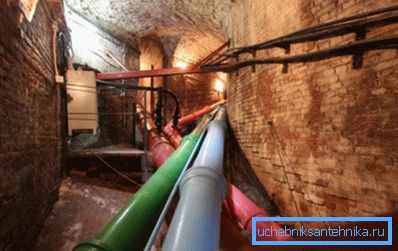

Diejenigen, die sich im Keller von Peterhof befanden, machten sicherlich auf die massiven Rohre aufmerksam, die ihre berühmten Brunnen mit Wasser versorgen. Dies ist eine der ältesten funktionierenden Eisenleitungen vor unserer Zeit. Es wurde für Jahrhunderte gebaut; Gleichzeitig berücksichtigten die Erbauer des königlichen Wohnsitzes offen gesagt die Kosten nicht besonders.

In der zweiten Hälfte des letzten Jahrhunderts trat die wirtschaftliche Zweckmäßigkeit in den Vordergrund. Warum sollte man ein Wasserversorgungssystem mit einer halben Jahrhundert-Ressource bauen, wenn nach 40 Jahren der Bereich der Stadt mit der Errichtung neuer Autobahnen erweitert und wieder aufgebaut wird?

Damals verbreiteten sich die Hauptwasserleitungen aus Stahl - relativ billig und vor allem viel technologischer in Bezug auf die Installation.

Tipp: Das elektrische Schweißen und die externe Abdichtung mit Bitumen werden wesentlich schneller durchgeführt als das manuelle Prägen mit dem Einfüllen der Muffe.

Die Folgen des Sparens sind durchaus vorhersehbar und werden noch gefühlt:

• Die Ressource eines im Boden verlegten Rohres übersteigt trotz Abdichtungsmaßnahmen selten 30 bis 40 Jahre. Nach dieser Zeit machen zahlreiche Fisteln den Verlust von Trinkwasser unannehmbar.

Neugierig: Nach Schätzungen der lokalen Behörden in Sevastopol, der Stadt, in der der Autor lebt, aufgrund der Verschlechterung des Wasserversorgungsnetzes, gehen 40% des Wassers verloren.

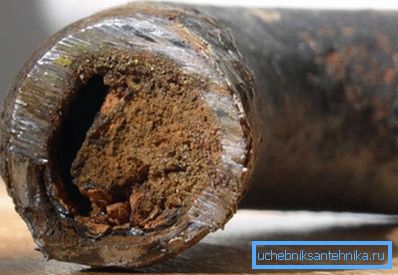

• Nicht nur das: Das Stahlrohr ist aktiv mit Kalkablagerungen und Rost im Inneren überwachsen. Während einiger Jahrzehnte kann der Abstand um das 3-4-fache reduziert werden, mit entsprechendem Druckabfall und Manövrierfähigkeit.

Und wie sieht Gusseisen auf diesem stumpfen Hintergrund aus?

• Bei einer einwandfreien externen Abdichtung beträgt die tatsächliche Lebensdauer des im Boden verlegten Rohrs nicht weniger als ein Jahrhundert.
• Die Pipeline wächst praktisch nicht von innen her.

Das einzige Problem eines Gussrohrs ist die hohe Empfindlichkeit gegenüber Bodenbewegungen: Wenn das Stahlrohr leicht verformt wird, platzt das Gusseisen.

Standard

Die aktuelle Norm für Grauguss-Wasserrohre wurde 1977 eingeführt. Die letzten Änderungen wurden vor kurzem im Jahr 2011 vorgenommen. Was sollten also die Gussrohre für die Wasserversorgung gemäß GOST 9583-95 sein?

Abmessungen

Die Norm enthält gusseiserne Wasserrohre der drei Wandstärkenklassen LA, A und B.

Die Masse der laufenden Meter der Rohrleitung variiert von 11,3 kg (65 mm, LA-Klasse) bis 627 kg (1000 mm, Klasse B). Die Norm sieht die Herstellung glockenförmiger Rohre mit gemessener Länge (2; 3; 4; 5; 6; 7; 8; 9 und 10 Meter) und einer nicht gemessenen Länge von 2 bis 10,5 m vor.

Anforderungen

Der Übergang des Zylinders in die Fassung kann mit einer Neigung oder in Form einer Leiste erfolgen.

Die Abmessungen von Rohren aus Gusseisen für die Wasserversorgung können innerhalb folgender Grenzen von den Nennwerten abweichen:

• Die Länge des Messrohrs beträgt + -20.
• Wandstärke - -1 + 0,5.
• Außendurchmesser (bis 300 mm) - + - (4,5 + 0,0015D).
• Außendurchmesser (über 300 mm) - + (4,0 + 0,0015 D) - (5,0 + -0,0015 D).
• Der Innendurchmesser in der Fassung beträgt + (2,5 + 0,002 D) - (1,5 + 0,002 D).

Hinweis: Für D wird bei der Berechnung der Toleranzen der Nenndurchmesser verwendet.

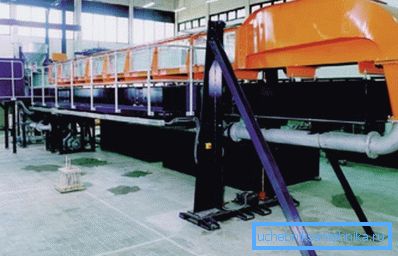

Ovalität kann für normalisierte Abweichungen von der Nenngröße keine Leitung ableiten, die Abweichung der tatsächlichen Masse einer Leitung von der berechneten darf nicht mehr als fünf Prozent betragen. Die Rohre werden hydraulischen Druckprüfungen unterzogen, die von ihrer Klasse und Nenngröße bestimmt werden.

Hinweis: Der Betriebsdruck in Wasserversorgungssystemen überschreitet normalerweise 3 bis 4 Atmosphären nicht. Bis zu 8-10 kgf / cm2 kann sie nur nach dem Pumpen innerhalb des Engineeringsystems eines Hauses oder eines kleinen Mikrodistrikts ansteigen.

Die der Glocke gegenüberliegende Rohrstirnfläche sollte senkrecht zu ihrer Achse mit einer Abweichung von maximal 0,5 Grad geschnitten werden.

Innen und außen ist das Produkt mit einem ungiftigen Schutzmaterial überzogen. In diesem Fall darf die Beschichtung die Abdichtung der Stoßfuge nicht stören, ablösen und bei Temperaturen bis +60 ° C erweichen.

Wichtig: Auf Wunsch des Kunden können Elemente der Rohrleitung ohne Beschichtung geliefert werden.

Installation und Reparatur

Wie dichten Sie das Installationsrohr während der Installation ab? Sind die Steckdosen gerissen und abgebrochen?

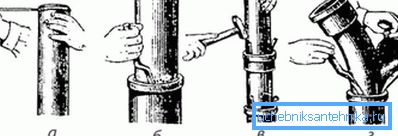

Die Hauptstufe der Abdichtung des Rohrstutzens ist die Abdichtung mit einem mit organischen Fasern geölten Schaumstoff. Der Gurt passt so gut wie möglich in das zentrierte Glockengelenk und wird anschließend mit Hilfe von Hammer und Hammer von Hand zusätzlich verdichtet.

Aber wenig Dichtung: Der Cabol muss vor biologischer Abbaubarkeit, mechanischer Beschädigung und anderen Widrigkeiten geschützt werden.

Wie wird das gemacht?

• Konventionelle Zementmarke 400. Wasser-Zement-Gemisch, hergestellt im Verhältnis 1: 9, verstopft die Muffe so fest wie möglich und wird durch Stanzen verdichtet, bis sie vom Zementpfropfen abprallt. Dann wird die Steckdose bis zu einem Tag mit nassen Lappen umwickelt.

• Asbestzementmischung, hergestellt in einem Verhältnis von 1: 2, gefolgt von der Zugabe von 10-12 Vol .-% Wasser. Es ist wie Zement verdichtet; Asbestfasern verhindern das Reißen.

Wichtig: Mit dem gleichen Erfolg können Sie Glasfaserglas verwenden.

• Zement erweiternd. Anders als üblich erfordert es keine Verdichtung.
• Schmelzen von Schwefel unter Zusatz von 10 - 15% gemahlenem Kaolin. Aus naheliegenden Gründen können Sie nur eine senkrechte oder geneigte Muffe einfüllen. In der Regel wird die graue Baugruppe im Werk versiegelt.
• Geschmolzenes Blei.
• Schließlich kann man mit Blei auf Kabinen stempeln.. Ein dünner Stab aus weichem Metall füllt die Nut eng aus und schützt die organische Faser zuverlässig.

Wichtig: Blei und seine Verbindungen sind giftig. Asbestfasern und -fasern sind für Atmungsorgane nicht so nützlich. Daher die naheliegende Anweisung: Wenn Sie die entsprechende Arbeit mit Ihren eigenen Händen erledigen, sollten Sie die persönliche Schutzausrüstung nicht vergessen.

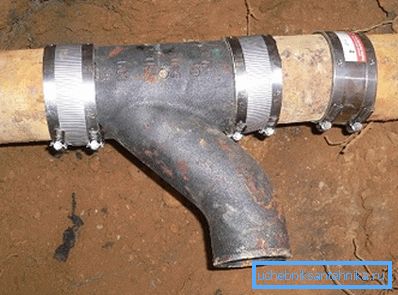

Reparaturen an gusseisernen Wasserleitungen sind nur mit geringfügigen Quer- oder Längsrissen weit entfernt von der Muffe möglich: In diesem Fall wird eine vorgefertigte Guss- oder Stahlklemme mit einer Gummidichtung auf den Rohrleitungsabschnitt gelegt. In anderen Fällen (abgeplatzte Muffen, Längsrisse beträchtlicher Länge) wird der Rohrleitungsabschnitt ersetzt.

Alternativen

VCHSHG

Erste Bekanntschaft

Unter dieser Reduktion steht das sogenannte hochfeste Sphäroguss.

Um die Bedeutung des Begriffs zu erklären, müssen Sie kurz in die Wildnis der Physik eintauchen.

• Alle Hauptunterschiede von Gusseisen aus Stahl - Sprödigkeit, geringe Duktilität und hohe Korrosionsbeständigkeit - werden durch das Vorhandensein einer der Formen von Kohlenstoffgraphit bestimmt.

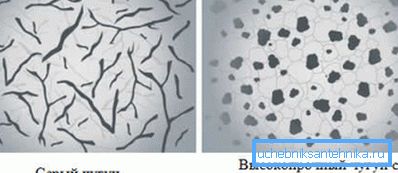

• Normaler Graphit hat die Form von flachen Miniaturskalen. Wenn jedoch eine Rekristallisation auftritt, wenn einige Zusätze in das geschmolzene Grauguss (insbesondere Magnesium und seine Verbindungen) eingebracht werden, ändert sich seine Form in eine kugelförmige Form.
• Gleichzeitig ändern sich die physikalischen Eigenschaften des Metalls erheblich: Es erhält Viskosität, Plastizität und Widerstandsfähigkeit gegen Stoßbelastungen, während die Korrosionsbeständigkeit erhalten bleibt.

Besonders schön ist, dass sich der Preis einer Tonne Material während der Transformation leicht ändert. Der Gesamtanteil der Additive, die eine Umkristallisation von Kohlenstoff bewirken, übersteigt 0,08 Gew .-% Gusseisen nicht.

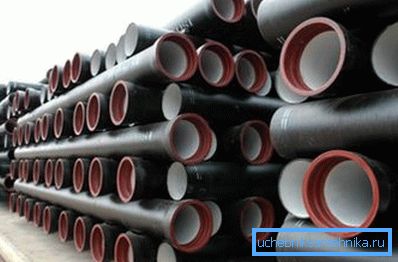

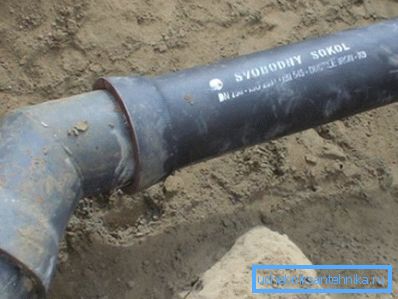

Flare Rohrwasserrohre aus der Gruppe der Hochfrequenzeisen sind derzeit die Hauptalternative zu Grauguss.

• Druck- und Biegefestigkeit sind sie dem Gusseisen überlegen, ganz zu schweigen von allen Arten von Polymerrohren. Dementsprechend können die Rohre der VCHSH-Wasserleitungen unter stark befahrenen Autobahnen und auf instabilen Böden verlegt werden. Sie haben alle Qualitäten von Stahl mit Ausnahme der Achillesferse - geringe Korrosionsbeständigkeit.

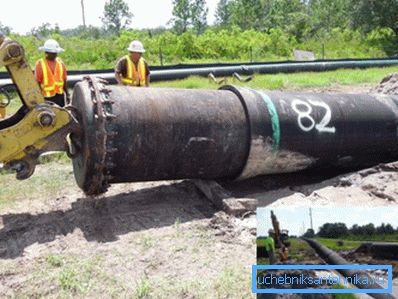

• Das Problem der aufwendigen und nicht-technologischen Prägung der Steckdosen ist vollständig gelöst. Anstelle der Prägung benutzte Buchsen mit Gummiringdichtungen. Bei erheblichen Rohrgrößen erfordert die Montage von Muffen natürlich den Einsatz schwerer Maschinen; Die Masse dieser Rohre erlaubt es jedoch in keinem Fall, die Rohrleitung manuell zu installieren.

Beachten Sie! Die Verwendung von Gummidichtungen ermöglicht eine geringfügige Verformung der Muffenverbindung (Änderung der relativen Position der Rohre), ohne die Dichtigkeit zu beeinträchtigen.

Regulatorische Dokumentation

Die Herstellung von Druckrohrleitungen aus VChGH wird durch einen separaten Standard geregelt - GOST R ISO 2531-2008.

Markieren Sie die wichtigsten Punkte.

1. Dem Dokument zufolge können Rohre und Formstücke Nennweiten von 40 bis 2.600 Millimetern haben, was die Verwendung von Kaugummi ermöglicht, um Autobahnen zu schaffen, die ganze Städte speisen.
2. Die Zusammensetzung des Metalls sollte laut GOST die Zusammensetzung des Wassers nicht beeinträchtigen.
3. Die Länge der Rohre wird von der Norm abhängig von ihrem Nenndurchmesser geregelt:

Die maximal zulässige Krümmung beträgt nicht mehr als 0,125% der Rohrlänge.

Als Außenbeschichtung der Rohrleitung können je nach Betriebsbedingungen eingesetzt werden:

• Zinkmetall.
• Zinkfarbe (Zinkpulver in einem polymeren Bindemittel).
• Polyethylen.
• Polyurethan
• Faserzement
• Haftendes Polymerband.
• Epoxidharz.
• Bituminöser Mastix oder Farbe.

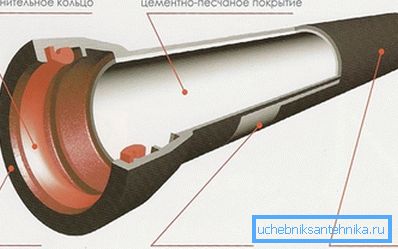

Für den inneren Schutz von Rohren und Formstücken ist es zulässig, Folgendes zu verwenden:

• Zementmörtel (Portlandzement, Portlandschlackenzement und Tonerdezement).
• Polyethylen
• Polyurethan.
• Epoxidharz.
• Bitumenfarbe (Mastix).

Die Kennzeichnung von Rohrleitungselementen sollte Folgendes anzeigen:

• Hersteller (Name oder Marke).
• Herstellungsjahr
• Verweis auf Material (VChGH).
• Nenngröße
• Der Standard, nach dem das Produkt hergestellt wird.

Polyethylen

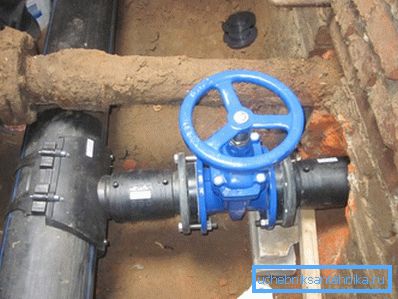

Druckrohre aus Polyethylen sind heutzutage die wichtigste Alternative zu Gussrohren.

Eine genaue Bekanntschaft mit ihnen geht eindeutig über den Umfang unseres Materials hinaus, so dass wir nur auf ihre wichtigsten Eigenschaften achten werden.

• Die Lebensdauer von Polyethylen wird von den Herstellern als neblig 50+ Jahre geschätzt. In der Praxis kann dieses Material als fast ewig betrachtet werden.
• Ablagerungen an den Wänden, die das Lumen des Rohres verringern, können grundsätzlich nicht sein. Die glatte Oberfläche des Polymers mit extrem geringen Hafteigenschaften lässt einfach kein Verstopfen zu.

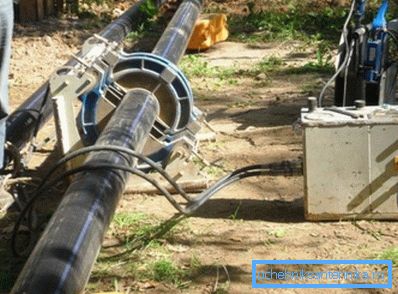

• Alle Verbindungen werden durch Stumpfschweißen hergestellt. Die Festigkeit der Verbindung beträgt mindestens 80% der Festigkeit eines Vollrohrs.

Die einzige Beanstandung von Polyethylen, die es erlaubt, Gussrohre bis heute auf dem Markt zu halten, ist die hohe Plastizität und folglich eine sehr moderate Ringsteifigkeit. Polyethylenrohre dürfen nur unter Schutz einer Stahlbetonrinne in verformbaren Böden verlegt werden.

Fazit

Wir werden unsere Bekanntschaft mit klassischen und modernen Lösungen für die Verlegung von Wasserleitungen als erfolgreich betrachten. Das Video in diesem Artikel enthält wie immer zusätzliches Material. Erfolge!
