Größen von metallrohren und deren einfluss auf die jeweilige

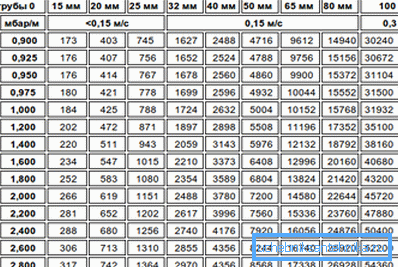

In diesem Artikel sprechen wir über den Durchmesser von Metallrohren und wie diese oder andere Größen ihren Durchsatz und Umfang beeinflussen.

Das Thema des Artikels ist relevant, da die Größen genau der Parameter sind, der bestimmt, wo das Metall verwendet wird, welche Kapazität es aufweist und durch welche Medien es transportiert werden kann. Auch hier sind Größen von besonderer Bedeutung, weil entsprechend diesen Parametern der Preis des Produkts bestimmt wird.

Merkmale der Anwendung nach Standardgrößen

Metallrohre mit großem Durchmesser sowie ihre kleinen Gegenstücke werden lange Zeit in den verschiedensten industriellen Bereichen und in verschiedenen Bereichen der menschlichen Wirtschaft eingesetzt.

Walzmetall mit einer radialen Querschnittskonfiguration wird häufig in der Bauindustrie, in der chemischen Industrie und in der Lebensmittelindustrie, in der Landwirtschaft in der Automobilindustrie usw. verwendet. Natürlich ist diese Liste von Anwendungen unvollständig, aber selbst wenn man sie betrachtet, kann man verstehen, dass diese Art von Hardware sehr beliebt ist und daher durch eine große Auswahl an Abmessungen und Konfigurationen auf dem Markt vertreten ist.

Derzeit werden geschweißte, nahtlos nahtlose Walzstahlsorten mit rundem Querschnitt hergestellt. Die Schweißmodifikation zeichnet sich durch die Einfachheit der industriellen Produktion aus und ist daher preisgünstiger. Nahtlose Produkte sind zwar teurer, dafür aber zuverlässiger, da sie eine hohe mechanische Belastbarkeit aufweisen.

Für eine längere Haltbarkeit werden Produkte aus Eisenmetallen durch Galvanisieren verarbeitet. Unabhängig von den internen Oberflächenbehandlungsmethoden haben Metallrohre einen geringeren Durchsatz als Polymergegenstücke.

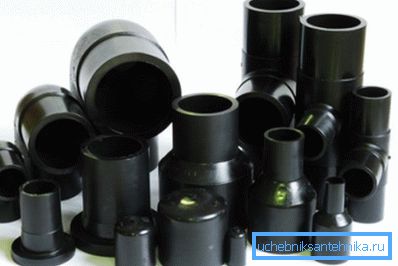

Der wichtigste Parameter, der bei der Auswahl und späteren Verwendung von Rohren berücksichtigt werden muss, ist die Größe des Querschnitts. Die Durchmesser der Metallrohre sollten der Größe der Verbindungsarmaturen entsprechen, mit deren Hilfe die Montage von Sanitär-, Heizungs-, Kanalisations- und anderen Systemen durchgeführt wird.

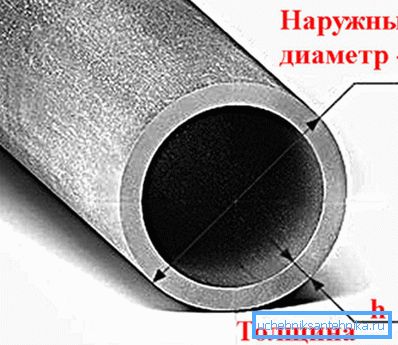

Innen- und Außenabmessungen des Abschnitts

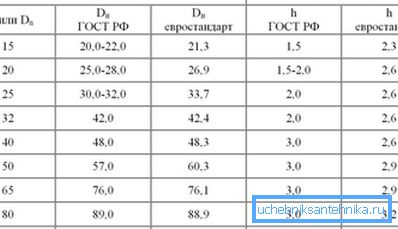

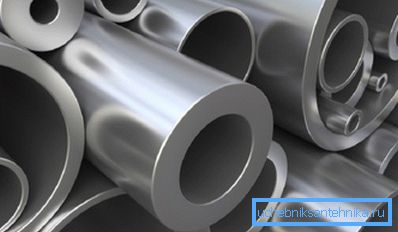

Der Unterschied zwischen der inneren Größe des Querschnitts und der äußeren Größe wird durch die Dicke der Wände bestimmt. Je dicker die Wand ist, desto mehr unterscheidet sich der Außendurchmesser vom Innendurchmesser. Umgekehrt ist der Unterschied umso kleiner, je dünner die Wand ist.

Deshalb richtet sich bei der Auswahl von Komponenten für die Montage verschiedener Systeme zunächst die Dimensionierung des Rohrinnenraums aus.

Wichtig: Neben den Querschnittsparametern ist die Wandstärke von erheblicher Bedeutung, da unter Berücksichtigung dieses Wertes in der Planungsphase die eingestellte, langfristig zulässige Belastung des Systems berechnet werden kann.

Die modernen Größen und die Palette der Metallrohre gemäß GOST erstreckt sich auf alle ähnlichen Produkte, die auf industrielle Weise hergestellt werden.

Mit genauen Informationen über diese Parameter können nicht nur Beschläge und anderes Zubehör der entsprechenden Größe ausgewählt werden, sondern es können auch Konstruktionsberechnungen für den Aufbau von Systemen zum Transport einer bestimmten Umgebung korrekt ausgeführt werden. Darüber hinaus ist es mit Daten zur Außen- und Innengröße des Abschnitts möglich, die Wasserversorgung und andere Systeme unter Berücksichtigung des Vorhandenseins von Schwachstellen und ihrer anschließenden Beseitigung zu konzipieren.

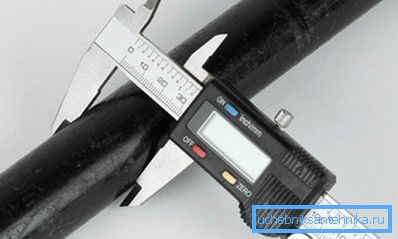

Traditionell werden zur Kennzeichnung der Parameter von Stahl- und Gusseisenerzeugnissen Innenmaße verwendet. Die Markierungen auf den Kupferwalzprodukten werden unter Berücksichtigung des Außendurchmessers angebracht.

Merkmale der Größen

Die Durchmesser von Metallrohren sind in folgende Kategorien unterteilt:

• bedingt
• nominell;
• im Freien;
• intern.

Wichtig: Alle oben genannten Parameter sind in Millimetern bei der Bezeichnung inländischer Produkte und in Zoll bei der Bezeichnung von Erzeugnissen ausländischer Produktion angegeben.

Standardisierung von Größen

Die erste allgemein anerkannte Tabelle über die Größe von Metallrohren tauchte auf, als einheitliche Standards für Verbindungselemente entwickelt wurden, mit deren Hilfe Sanitär-, Abwasser-, Heizungs- und andere Systeme zusammengebaut wurden. Die Einführung von Standardparametern hat den Anwendungsbereich von Wasserkomponenten aus Stahl deutlich erweitert und die Qualität ihrer Montage verbessert.

Das Auftreten einheitlicher Parameter bringt zusätzliche Vorteile bei der Durchführung von großräumigen Konstruktionen verschiedener Autobahnen mit sich, da es für Spezialisten, die an Entwicklung und Design beteiligt sind, die Auswahl von Verbindungselementen mit genauen Informationen über die Außenabmessungen von Rohren viel einfacher ist.

Jetzt ist es möglich, verschiedene Auslässe, Übergänge, Stopfen, T-Stücke und Absperrventile auszuwählen und zu erfassen, die nur einen Innendurchmesser haben. Infolgedessen können sowohl ein erfahrener Techniker als auch ein Neuling Klempner die Montage von Wasserleitungen oder Heizungen verkraften.

Einstufung gemäß GOST

Lassen Sie uns den Unterschied zwischen einem Metallrohr 100 mm von ähnlichen Produkten mit anderen Größen herausfinden.

In Übereinstimmung mit den in den jeweiligen Landesnormen festgelegten Vorschriften werden Sanitärbauteile aus Stahl und Metalllegierungen nach folgenden Indikatoren klassifiziert:

1. Die Größe des Außendurchmessers:

• bis 102 mm - Kleinteile;
• 102-530 mm - Produkte mit Durchschnittswert;
• 530-1420 mm - Produkte von großem Wert.

1. Das Verhältnis von Wandstärke und Durchmesser:

• Modifikationen mit besonders dünnen Wänden;
• Modifikationen mit dünnen Wänden;
• Modifikationen mit einer durchschnittlichen Wandstärke (normale Produkte);
• Modifikationen mit dicken Wänden;
• Modifikationen mit besonders dicken Wänden.

Wichtig: Beim Bau von Sanitär- und Heizungsanlagen in Gebäuden für Wohn- und öffentliche Zwecke werden Rohre mit einem Innendurchmesser von 10 bis 30 mm verwendet.

Auswahl nach Größe

Versuchen wir nun herauszufinden, für welche Metallrohre 32 oder ähnliche Produkte mit kleineren oder größeren Querschnittsabmessungen verwendet werden kann:

• In den Wasserversorgungssystemen des Geräts vom Steigrohr bis zum Wasserhahn wird ein Metallrohr 20 mm verwendet.

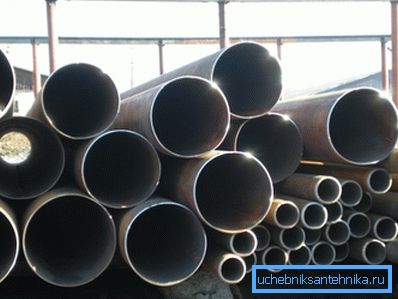

• Mit Produkten mit einem Durchmesser von 40 bis 50 mm werden in der Regel zentrale Anlagen für die Warm- und Kaltwasserversorgung sowie die Beheizung von Wohngebäuden errichtet.

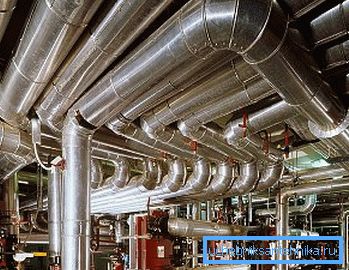

• Produkte mit einem Querschnitt von 150 mm werden zur Erzeugung von Haus- und Industriewasserversorgung verwendet.

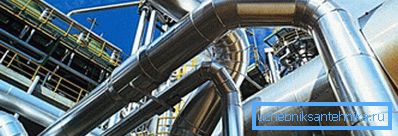

• Produkte mit einem Durchmesser von 273 mm haben breite Anwendung gefunden, um ein breites Spektrum an Aufgaben zu lösen, die für die chemische Industrie und die Ölindustrie charakteristisch sind.

• Verzinkte Stahlprodukte mit einer Größe von 325 mm und mehr sind eine hervorragende Lösung für den Bau komplexer Zentralheizungssysteme.
• Beim Transport von flüssigen brennbaren Medien wie Erdgas und veredelten Produkten sind verzinkte Stahlprodukte mit Abmessungen von 530 bis 1020 mm gefragt.

• Produkte mit einem Innendurchmesser von 630 mm werden im Bauwesen beim Bau komplexer Rahmenelemente, industrieller Wasserableitungssysteme usw. verwendet.

Fazit

Jetzt wissen Sie, was die Auswahl und Anwendung von Rohren gemäß ihrer Standardgröße ist. Angesichts der Vielfalt der Installationskomponenten und des entsprechenden Zubehörs auf dem Markt sind die Ergebnisse hilfreich und können in der Praxis angewendet werden.

Haben Sie Fragen zu klären? In diesem Fall erhalten Sie weitere nützliche Informationen, indem Sie das Video in diesem Artikel ansehen.
