Größen von kunststoffrohren gemäß den geltenden normen und

Nach welchen gesetzlichen Dokumenten werden Polymerrohre hergestellt? Welche Art von Kunststoff wurde zu ihrer Herstellung verwendet? Welchen Durchmesser haben Kunststoffrohre nach den aktuellen russischen Normen? Versuchen wir, diese Fragen zu beantworten.

Liste von

Schauen wir uns zuerst die Liste der Materialien an.

• Polyvinylchlorid wird zur Herstellung von Druck- und Freiflussabwässern verwendet. Wasserleitungen aus diesem Polymer sind aufgrund der Kombination von Sprödigkeit und niedriger Arbeitstemperatur (nicht mehr als 60 ° C) nicht weit verbreitet.
• Polyethylen wird hauptsächlich für die Installation von Druckleitungen für die Kaltwasserzufuhr verwendet. Die Temperaturbegrenzungen für dieses Polymer sind noch härter als für PVC: Polyethylen beginnt schon bei 45 - 50 Grad zu erweichen.

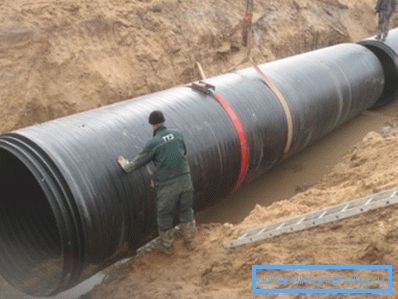

Beachten Sie! Kunststoffrohre mit großem Durchmesser, die als Abwasserkanäle verwendet werden, sind meistens dasselbe Polyethylen.

• Polypropylen ist dagegen sehr hitzebeständig. Der Betriebstemperaturbereich von bis zu +95 ° C ermöglicht den Einsatz für Heizung und Warmwasserversorgung. Neben Druckrohrleitungen wird Kunststoff für den Bau von Abwassersystemen verwendet.
• Vernetztes Polyethylen wird auch für diese Zwecke verwendet: Die Bildung von Vernetzungen zwischen Polymermolekülen verändert radikal seine physikalischen Eigenschaften.. Der Preis des Materials ist natürlich merklich höher als der von herkömmlichem Polyethylen.

Standards

Die Tabelle der Durchmesser von Kunststoffrohren für die Wasserversorgung, Heizungssysteme, Druckabwasser usw. ist in GOST 52134-2003 enthalten.

Bei der Schwerkraftdrainage macht die Situation jedoch viel mehr Spaß: Russische Normen regeln den Bereich nur für Polyethylen, und GOST 22689.1-89 bietet drei Größen - 50, 90 und 110 mm. PVC- und Polypropylen-Free-Flow-Rohre werden gemäß den technischen Bedingungen und auf der Grundlage von mit Kunden geschlossenen Verträgen hergestellt.

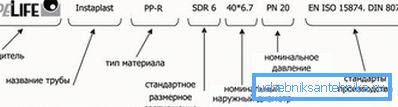

Kehren wir zu GOST 52134-2003 zurück. Gemäß dem Dokument kann die Markierung von Kunststoffrohren für Druckrohrleitungen Folgendes umfassen:

• Der maximal zulässige Arbeitsdruck bei einer Temperatur von 20 ° C. Es wird mit den Buchstaben PN bezeichnet und in den Atmosphären angegeben.
• SDR-Parameter, der das Verhältnis von Außendurchmesser zu Wandstärke beschreibt. Je höher der Wert, desto niedriger ist die Zugfestigkeit der Rohrleitung.
• Der Außendurchmesser und die Wandstärke.
• Eine Angabe des Materials, aus dem das Produkt hergestellt wird. In der Regel wird folgende Notation verwendet:

Beachten Sie! Dies ist eine unvollständige Liste der von der Norm beschriebenen Materialien. Wir verzichten bewusst auf Exoten wie chloriertes Polyvinylchlorid oder Polybuten - einfach deshalb, weil die Wahrscheinlichkeit, sie im Baumarkt zu treffen, gegen Null geht.

Gehen wir also zur Größe. Leider müssen wir nur ihre Grenzen definieren und keine vollständige Liste bereitstellen.

Polyvinylchlorid

Der im PVC-U-Standard angegebene Mindestdurchmesser beträgt 12 Millimeter. Maximal - 1000. Die Wandstärke variiert zwischen 1,5 und 30,6 mm.

Beachten Sie! Das in der Norm angegebene Sortiment bedeutet nicht, dass alle auf dem russischen Markt befindlichen Produkte genau den dort angegebenen Größen entsprechen. Viele spezifische Produkte werden nicht nur nach Spezifikationen gefertigt, Sie sollten auch Importe nicht vergessen. Zum Beispiel wird kein 70 mm-Dokument aus Kunststoffrohr bereitgestellt. Chinesische Lieferanten bieten es jedoch an.

Polyethylen

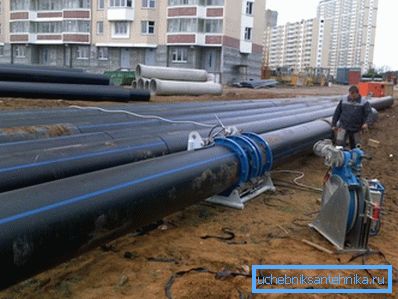

Wie bereits erwähnt, wird dieses Polymer massiv für den Bau von Wasserleitungen verwendet.

Neben den dielektrischen Eigenschaften und der außergewöhnlichen Beständigkeit gegenüber aggressiven Medien ist Polyethylen günstig, da es bei negativen Temperaturen seine Elastizität behält. Die Bewegung des Bodens, die Bildung eines Eisblocks in der Rohrleitung und andere Probleme, die für Stahl und Gusseisen tödlich sind, führt in diesem Fall nur zu einer vorübergehenden Verformung mit Rückkehr zu den vorherigen Abmessungen und der vorherigen Geometrie, nachdem der verursachende Faktor eliminiert wurde.

Was ist mit der Größe?

• Der Mindestdurchmesser beträgt 16 mm. Das Maximum beträgt 1600.
• Die Wandstärke reicht von 2 bis 61,5 mm.

Polypropylen

Der minimale Außendurchmesser hat ein Kunststoffrohr von 10 mm. Die maximale Größe beträgt wiederum 1600. Die Wandstärke beträgt 1,3 bis 61,2 mm.

Vernetztes Polyethylen

Der Durchmesser variiert von 10 bis 250 Millimeter, die Wände können eine Dicke von 1,3 bis 34 mm haben.

Anwendungsbereiche

Und nun zurück zu einem praktischeren Bereich. Welche Größen sollten Sie beim Bau Ihrer eigenen Wasserversorgung, Heizung oder Abwassersysteme verwenden?

Wasserversorgung, Heizung

• Mit einem Kunststoffrohr 16 mm können Sie ein bis drei Armaturen (Wasserhähne, Duschkabinen, WC-Becken usw.) anschließen. Es kann auch zum Verlegen in einen warmen Fußboden (da dieser üblicherweise aus vernetztem Polyethylen besteht) oder für die Beheizung von Kollektorleitungen verwendet werden.

• 20 mm reichen aus, um die Wasserversorgung mit 4-6 Sanitärinstallationen im ganzen Haus zu verteilen und ein Heizsystem mit Zwangsumlauf zu betreiben, das einem Haus mit einer Fläche von bis zu 100 m2 dient.
• 25 mm werden als Steigleitungen für Heizung und Wasserversorgung in Häusern mit einer Höhe von nicht mehr als 5 mm verwendet.
• Ein Durchmesser von 32 mm ist typisch für Steigleitungen in Hochhausgebäuden und für die Abfüllung von Wasserversorgung und Heizung mit einer geringen Anzahl von Wohnungen.
• 40 mm - abgefüllt in einem Mehrfamilienhaus oder in einem Cottage mit Gravitationsheizung (Schwerkraft).

Abwasser

Für drucklose Abwassersysteme ist folgende Größenverteilung charakteristisch:

• Kunststoffrohr 50 mm wird zum Verbinden von 2 - 3 Spülen, Spülen, Duschen usw. verwendet. Kurz gesagt, alle Sanitärinstallationen mit Ausnahme von Toilettenschüsseln.

Wichtig: Für den gleichzeitigen Anschluss von Badewannen und Duschen wird ein Kunststoffrohr ab 75 mm verwendet. Was ist der Grund für den Unterricht? Mit der Tatsache, dass beim Ablassen des Vollbads der 50-mm-Abwasserkanal gefüllt wird; Der normale Ablauf der Dusche wird nicht besprochen.

• Kunststoffrohr 90 mm wird relativ selten verwendet, hauptsächlich - zum Verbinden von Installationen von Toilettenbecken. Die 110 mm dagegen sind sehr gefragt: Dieser Durchmesser wird für die Verbindung von Toilette, Abwasserkanälen und Dachplanken (horizontale Äste, die die Steigleitungen verbinden) verwendet.
• 150 - 600 mm werden als Brunnenauslass und zum Transport von Abwasser zwischen Brunnen verwendet.
• Ein Durchmesser von 600 mm ist typisch für Sammler, die die Abflüsse des gesamten Stadtgebiets vereinen.

Fazit

Wir hoffen, dass unser Material dem Leser helfen wird, die optimale Lösung für die Installation von Kommunikationsmitteln in seinem Haus oder seiner Wohnung zu wählen.

Das Video in diesem Artikel enthält wie immer zusätzliche Informationen. Erfolge!
