Größen von kunststoffrohren für abwasser: gost und real

Welche Größen von Kunststoff-Abwasserrohren sind in den geltenden behördlichen Dokumenten festgelegt? Zu welchem ​​Zweck werden Rohre unterschiedlicher Größe verwendet? Welcher der auf dem modernen Markt angebotenen Kunststoffe ist vorzuziehen?

Lass es uns herausfinden.

Arten von Kunststoffen

Was sind eigentlich Kunststoffrohre für Abwassersysteme?

Die Liste ist klein:

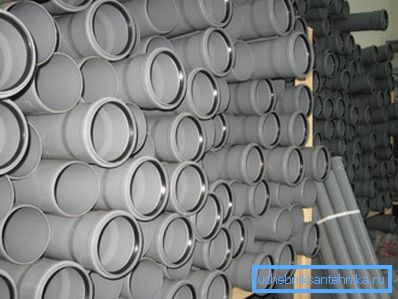

• Nicht weichgemachtes Polyvinylchlorid (NPVH, häufiger - nur PVC) - zweifellos führend in der Produktion;
• Etwas weniger ist beim Verkauf von Abwasser aus Polypropylen zu finden;
• Polyethylen ist ein Außenseiter: Nicht jedes Geschäft wird es Ihnen anbieten.

Wie ist der Preis für diese Materialien? Nehmen wir als Probe ein sehr laufendes Rohr von 2 Metern Länge und 110 mm Durchmesser.

Nuance: Der Vergleich ist nicht ganz korrekt. Die beteiligten Rohre unterscheiden sich in der Wandstärke, was sich auf die Produktionskosten auswirkt.

Was ist der praktische Unterschied zwischen verschiedenen Kunststoffen?

Welches sollte ich wählen, wenn ich das Abwasser mit eigenen Händen installiere?

• Polypropylen ist verschleißfester, härter und hat bei gleicher Wandstärke eine höhere Ringsteifigkeit als Lösungen von Mitbewerbern.
• Polyethylen ist elastischer und dämpft akustische Schwingungen perfekt. Ein solches Rohr zu brechen ist fast unmöglich; Biegungen sind bei der Montage zulässig, für andere Kunststoffe zerstörend. Der Nachteil ist die geringere Beständigkeit gegen hohe Temperaturen.

Regulierungsdokumente

Nun wollen wir sehen, welche Längen und Durchmesser von Kunststoff-Abwasserrohren in den aktuellen behördlichen Dokumenten festgelegt sind.

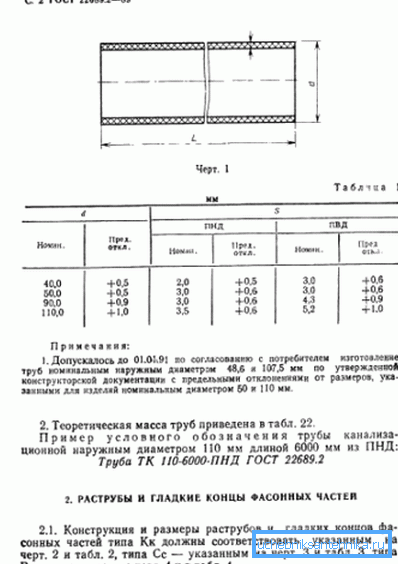

GOST 22689.2-89

Diese GOST produziert Rohre und Formstücke aus Polyethylen.

Natürlich sind wir vor allem an der Größe interessiert.

• Rohre sind in geraden Längen von 8, 6, 5.5, 3 und 2 Metern erhältlich.
• Die Wandstärke variiert zwischen 2 und 5,2 Millimeter.
• Die Tabelle der Durchmesser von Kunststoff-Abwasserrohren schlägt offen gesagt nicht mit einer Fülle an Wahlmöglichkeiten. Es gibt vier Größen in der Liste: 40, 50, 90 und 110 Millimeter.

TU 4926-002-88742502-00

Polypropylenprodukte werden nicht nach GOST, sondern nach Vorgabe hergestellt. Was sagen die aktuellen TUs?

Die Liste der möglichen Längen von geraden Segmenten wird uns bekannt vorkommen: 8, 6, 5,5, 3 und 2 Meter.

Allerdings: In Abstimmung mit dem Kunden ist es möglich, Rohre anderer Länge herzustellen. Die Mindest- und Höchstwerte sind nicht begrenzt, aber der gesunde Menschenverstand schreibt vor, dass es äußerst unpraktisch ist, Strecken mit einer Länge von mehr als 12 Metern mit einem vorhandenen Transportmittel zu transportieren.

Die Durchmesser von Kunststoffkanalrohren und die Dicke ihrer Wände können folgende Werte annehmen:

PVC

Bei PVC ist die Situation ziemlich komisch.

Als regulatorisches Dokument zur Regulierung der Produktion geben die Verkäufer an:

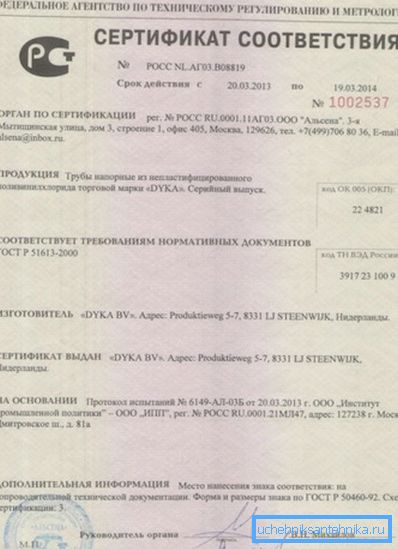

1. GOST 1898-2001, von denen keine Anzeichen nicht frei verfügbar waren. Nein, der Autor behauptet nicht, dass dieser Standard nicht existiert; aber auch keine einheitliche Konformitätserklärung auf den Websites von Herstellern und Händlern.

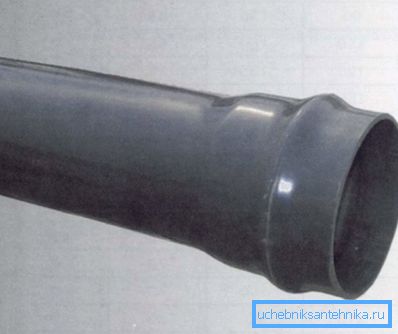

2. GOST R 51613-2000 über Druckleitungen. Natürlich hindert nichts die Verwendung einer Druckleitung mit Abfackelanschluss für frei fließendes Abwasser; Die nach diesem Standard hergestellten Waren sind jedoch offensichtlich teurer: Größere Festigkeit bedeutet größere Wandstärke.

1. Darüber hinaus geben die Abteilungsbaustandards VSN 48-96 die Abmessungen von Kunststoff-Abwasserrohren für interne Netze von Wohngebäuden und öffentlichen Gebäuden an.. Glücklicherweise werden in diesem Dokument echte echte glockenförmige drucklose Rohre von NPVH erwähnt.

Lassen Sie uns die Dokumente untersuchen.

GOST R 51613-2000

• Rohre werden in geraden Längen von 4 bis 12 Metern mit einer Multiplizität von 0,25 m (4,0, 4,25, 4,50 usw.) hergestellt.
• Die Wandstärke variiert zwischen 1,5 und 23,2 mm.
• Durchmesser kann Werte von 10 bis 315 mm annehmen. Werte von 50, 90, 110, 150 und 200 mm sind vorhanden, was darauf hinweist, dass die Rohre mit der Rohrverschraubung für frei fließendes Abwasser kompatibel sind.

BCH 48-96

Beim Studium dieses Dokuments warten wir auf eine weitere Überraschung. Es enthält unter anderem ein Beschaffungshandbuch, in dem die Produkte eines ganz bestimmten Herstellers empfohlen werden - OAO NPO Plastic. Die Größenliste beschreibt nicht die Anforderungen an die hergestellten Produkte, sondern. zu kaufende Artikel.

Nun, und das Brot.

Wir geben diese Informationen vollständig und ohne Rechnungen:

• Die Längen der Rohre und Düsen sind 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 und 5240 mm Gemessen an der Größe sprechen wir davon, mehrere sehr spezifische Projekte von Häusern zu bestellen.
• Der verwendete Durchmesser von Kunststoffrohren für Abwasser ist für interne Netzwerke recht traditionell - 50, 90 und 110 Millimeter.

Inzwischen in der realen Welt

Lieber Leser, sind Sie verwirrt? Lassen Sie sich von der Gefangenschaft der Illusionen befreien und machen Sie sich mit einem echten Sortiment von zwei auf Abwasserproduktion spezialisierten Unternehmen bekannt.

Hier ist die Produktpalette der AquaMaster Group-Unternehmen aus nicht-plastifiziertem Polyvinylchlorid.

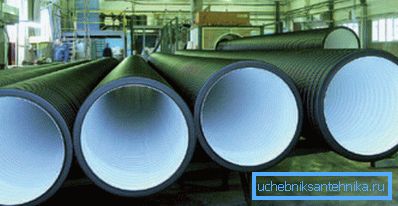

Aber die Liste der Durchmesser von Polyethylenrohren Korsis Plus, die beim Bau von Abwasserkanälen verwendet werden:

• 1200
• 1400
• 1600
• 2000
• 2200
• 2600 mm.

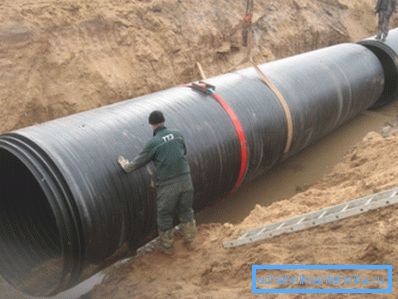

Seltsamerweise: Die Struktur dieser Pfeifen unterscheidet sich sehr von der üblichen für uns. Es genügt zu sagen, dass sie zweischichtig sind, mit gewellten äußeren und glatten inneren Schichten.

Anwendungsbereiche

Schließlich wollen wir herausfinden, wo Abwasserkanäle mit verschiedenen Durchmessern verwendet werden.

Durchmesser 50 mm zum Anschluss aller Sanitärgeräte außer der Toilette. Darüber hinaus wurden in den Häusern einiger Projekte Abflussrohre für Küchen mit diesem Durchmesser montiert.

90 mm werden beim Anschluss bestimmter WC-Becken verwendet (vor allem - Unterputzmontage).

110 mm - die beliebteste Standardgröße: vom Anschluss einer Toilettenschüssel über das Anlegen von Setzstufen bis hin zu Plankenbetten mit mehreren Setzstufen.

150 - 200 mm Wird beim Verlegen von Freisetzungen in Wohngebäuden verwendet.

250 - 600 mm - Rohre, die Brunnen mit Abwasser verbinden.

600 und höher - Sammler, die Abwasser aus ganzen Gebieten sammeln.

Fazit

Wir hoffen, dass unser Einblick in die dunklen Geheimnisse der bestehenden Regulierungsdokumente und ihre komplexe Beziehung zur realen Produktion für den Leser von Nutzen sein wird. Weitere Informationen finden Sie wie üblich im Video in diesem Artikel.

Erfolge!
