Geschweißtes rohr 108 - ein unverzichtbarer baustoff

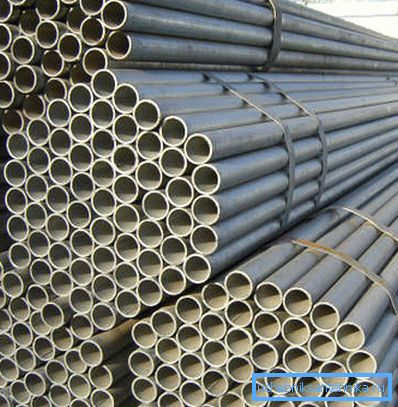

Trotz der Erscheinung von Kunststoffrohren verliert das Stahlrohr nicht an Boden. Metallinstallations-, Heizungs- und Abwassersysteme sind nach wie vor sehr beliebt. Rohrstahl kann auch als tragendes Element des Gerüsts verwendet werden. Beispielsweise kann ein Rohr 108 von 4 gut als Ständer für den Rahmen einer leichten Konstruktion verwendet werden.

Allgemeine Informationen zur elektrisch geschweißten Rohrleitung

Stahlrohre werden seit mehr als einem Jahrzehnt nicht nur zum Verlegen von Rohrleitungen oder Heizungen verwendet, sondern auch als Baumaterial. Der Anwendungsbereich geschweißter Rohre ist viel weiter, als es auf den ersten Blick erscheinen mag. Je nach Verwendungszweck unterscheidet sich die Zusammensetzung des Stahls und die Anforderungen an das Walzen sind unterschiedlich.

Klassifizierung von elektrisch geschweißten Rohren

Je nach Destination können folgende rohrgewalzte Produkte unterschieden werden:

• Klasse 1 - wird im Alltag verwendet. Zu dieser Gruppe gehört die Rohrleitung, die beispielsweise zur Installation einer Heizungsanlage verwendet wird. Selbst ein Nichtfachmann erledigt die Installation, es sind nur detaillierte Anweisungen für die Arbeit erforderlich.

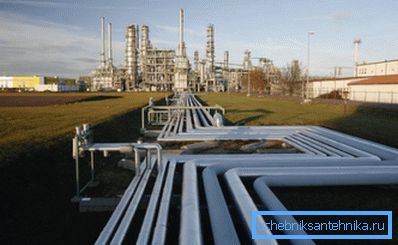

• Grad 2 - mit erhöhter Druck- und Temperaturbeständigkeit. Diese Art der Vermietung wird zum Pumpen von Öl sowie von Wasser in der Hauptleitung verwendet;

• Note 3 - Die Zusammensetzung des Stahls wird aufgrund häufiger Temperatur- und Druckänderungen ausgewählt. Geltungsbereich - Lebensmittelindustrie, chemische Industrie usw .;
• Klasse 4 - Rohrleitungen, die zum Beispiel beim Bohren einer Bohrung harten mechanischen Belastungen ausgesetzt sind. Stahl sollte eine erhöhte Verschleißfestigkeit haben;
• 5 Klasse - diese Vermietung wird hauptsächlich als tragendes Element für Rahmen verwendet. Dementsprechend ist die Hauptanforderung eine hohe Festigkeit und ein niedriger Preis.
• Klasse 6 - wird hergestellt, um die Anforderungen der Maschinenbauindustrie zu erfüllen. Das Hauptmerkmal ist eine erhöhte Beständigkeit gegen Hochdruck und Abriebfestigkeit.

Regulierungsrahmen

Sie können in GOST 10704-91 mehrere Normen, geometrische Abmessungen, Gewicht und Toleranzen auswählen. Außerdem enthält es grundlegende Informationen zu den Abmessungen. Zum Beispiel kann Rohr 108x4 gemäß GOST 10704 91 nicht mit einer Länge von weniger als 4 m hergestellt werden.

Im Allgemeinen hängt die Abmessung vom Durchmesser ab:

• mehr als 426 mm - Die Größe wird in der Regel durch Vereinbarung mit dem Kunden festgelegt.
• mehr als 152 mm - Die Mindestlänge beträgt 5 m.
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• weniger als 30 mm - 2 m.

Der Größenbereich ist ziemlich groß: Der Durchmesser variiert zwischen 10 und 1420 mm und die Dicke des Metalls kann 1 bis 32 mm betragen. Dementsprechend ist das Gewicht der Pipeline sehr unterschiedlich. Beispielsweise beträgt das Gewicht von 1 Meter des Rohrs 108x4 gemäß der Norm etwa 10,26 kg, und bei einer Erhöhung der Metalldicke auf 5,0 mm steigt dieser Wert auf 12,70 kg.

Beachten Sie! Bei der Markierung wird immer Außendurchmesser angegeben. Um den Innendurchmesser herauszufinden, muss von dieser Zahl die doppelte Wandstärke abgezogen werden.

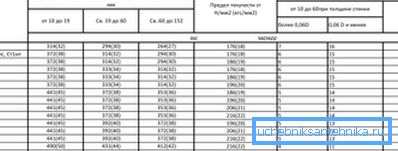

Darüber hinaus muss das Dokument auch eine Reihe technischer Bedingungen berücksichtigen. Diese Daten sind in der Pipeline-Qualitätskontrollphase wichtig.

Sie können solche Dokumente auswählen als:

• GOST 10705-80 - Informationen beziehen sich auf Rohrleitungen mit einem Durchmesser von 10–530 mm (niedriglegierter Stahl und Kohlenstoffstahl). Das Dokument enthält eine Liste von Regeln für die Abnahme, Prüfung, die maximal zulässige Konzentration von Verunreinigungen usw .;
• GOST 10706-76 - Die Zusammensetzung ist ungefähr gleich, die Anforderungen in diesem Dokument gelten jedoch für Rohrleitungen mit einem Durchmesser von 426 - 1620 mm.

• GOST 10707-80 - legt Anforderungen für kaltgeformte geschweißte Rohre mit einem Durchmesser von 5-110 mm (Kohlenstoffstahl) vor;

Was die nahtlos warmgewalzten Rohre anbelangt, so finden sie die wichtigsten Informationen in GOST 8731-74. Das Fehlen einer Naht macht die Rohrleitung noch zuverlässiger, obwohl eine dicke Wand auch die Masse des Rohrs erhöht. Beispielsweise beträgt das Gewicht eines 108x6-Rohrs bereits 15,09 kg / bar. m

Die Hauptstufen der Produktion

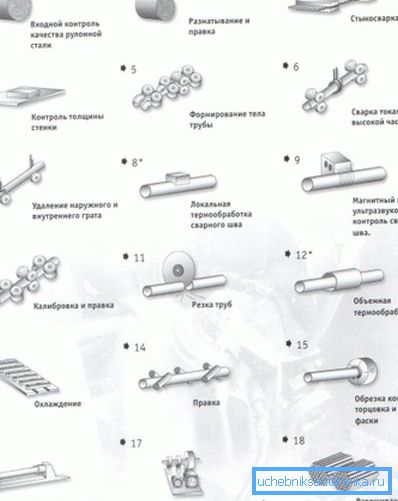

Der gesamte Produktionsprozess kann in mehrere Stufen unterteilt werden:

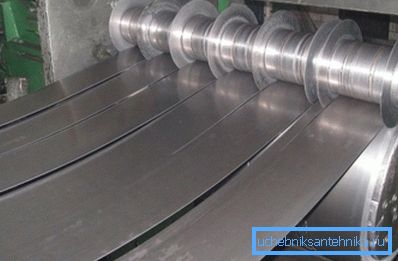

• Ein Metallband mit konstanter Breite dient als Rohmaterial. Es wird geformt und stumpfgeschweißt, so dass ein kontinuierliches Stahlband konstanter Breite erhalten wird. Achten Sie darauf, die Dicke des Stahls zu kontrollieren, abhängig vom Gewicht des Rohrs 108x4 und von jeder anderen Größe.

• Im nächsten Schritt durchläuft das Band eine Reihe von Rollen, die dem Band die Form einer zukünftigen Rohrleitung geben (bisher wird kein Schweißen durchgeführt).
• es wird geschweißt;
• Grat wird entfernt;

Beachten Sie! Ein Bohrer muss nicht nur von außen, sondern auch von innen entfernt werden. Wenn die Rohrleitung im Druckmodus arbeitet, wird ein ungebundener Grat im Inneren den Fluss der Flüssigkeit unterbrechen.

• Danach wird die Stärke der Naht überwacht, die Rohrleitung wird geschnitten, die Enden werden von Graten gereinigt. Bei Bedarf wird eine Oberflächenbehandlung durchgeführt.
• Die fertige Pipeline wird gespeichert.

Beim Steuern müssen Sie die Schweißmethode berücksichtigen. Wenn also eine Naht mit erhöhter Festigkeit (GOST 10706) verwendet wurde, sollte die Masse um 1% erhöht werden.

Das heißt, wenn das Gewicht des Rohrs 108 x 5 12,70 kg / bar betrug. Wenn dann eine Naht mit erhöhter Festigkeit verwendet wird, beträgt sie 12,827 kg / Pog. m: Bei großen Mengen ist es wichtig.

Beispiele für die Verwendung elektrischer Pipelines

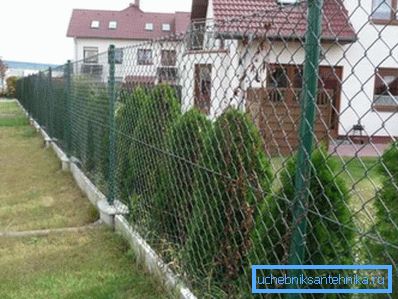

In der Einzelkonstruktion wird es normalerweise für die Installation von Heizungssystemen verwendet. Alle Arbeiten werden in der Regel von Hand erledigt. Kleine Abmessungen können als Rahmenelemente von Rohren für Lichtstrukturen wie Pavillons verwendet werden.

Bei großen Größen müssen Sie den Preis berücksichtigen. Die Kosten für ein 108x4-Rohr sind also ziemlich hoch (etwa 30.000 - 33.000 Rubel / Tonne), daher macht es keinen Sinn, es beispielsweise für Abwasser zu verwenden.

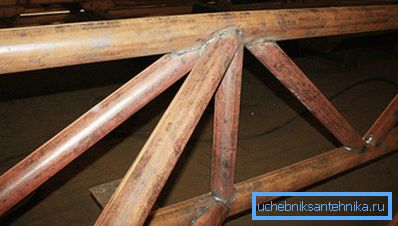

Im Industriebau kommen die Vorteile einer elektrisch geschweißten Rohrleitung voll zum Tragen. Große Größen können sowohl als Gestelle als auch zum Abdecken großer Spannweiten verwendet werden. Im letzteren Fall müssen Sie auf die Schaffung von Farmen zurückgreifen.

Durch das Eigengewicht der Pipeline kann die Spannweite einer einzelnen Rohrleitung nicht blockiert werden. Beispielsweise beträgt das Gewicht eines Rohrs 108x3 5 9,02 kg / bar. Bei einer Spannweite von 15,0 m beträgt das Eigengewicht 135,3 kg.

Zusammenfassend

Elektrogeschweißte und nahtlose Rohre sind nicht nur einzeln, sondern auch im Industriebau beliebt. Kleine Größen werden oft im Alltag verwendet, der größere Durchmesser eignet sich jedoch auch für eine ernstere Konstruktion.

Das Video in diesem Artikel beschreibt detailliert das Verfahren zur Herstellung von elektrisch geschweißten Längsrohren.
