Gehäuse: varianten und merkmale der anwendung

Das Mantelrohr PND oder sein Äquivalent aus Stahl wird verwendet, um die Wände des Bohrlochs zu verstärken. Unmittelbar nachdem der Brunnen gebohrt wurde, muss ein Gehäuse (Schnur) verwendet werden. Nachdem die Säule in das Bohrloch eingebaut wurde, wird eine Zement- oder Tontamponage des Fasses durchgeführt.

Und nur am Ende dieser Arbeit können Sie sicher sein, dass der Brunnen optimal vor Schwimmern, Grundwasser und anderen ebenso wichtigen Risiken geschützt ist. Betrachten wir genauer, wie Metall- oder Kunststoffgehäuse verwendet werden.

Anwendungsfunktionen

Moderne Gehäuse für Bohrpfähle sind fest miteinander verbundene Rohrabschnitte. Die Dicke der Wände der Struktur überschreitet in der Regel nicht mehr als 4 cm.

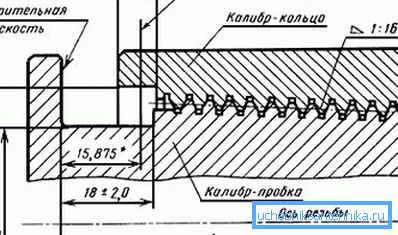

Die Verbindung mehrerer Rohre zu einer einzigen Struktur kann mittels Rohrverbindungen erfolgen. Zu diesem Zweck sind die Rohre mit einem konischen Gewinde mit dreieckigem Profil versehen.

Die Intensität des Eindringens wird durch den Durchmesser des Bohrlochs, die Betriebseigenschaften der Bohrausrüstung, die Bodeneigenschaften usw. bestimmt.

Die Verwendung von Gehäusen bietet die folgenden Vorteile:

• die Fähigkeit, in wassergesättigten schwachen Böden zu arbeiten;
• die Möglichkeit, dass sich der Horizont in schwimmenden Böden überlappt;
• Verhinderung von Vibrationen und dynamischen Auswirkungen auf den Boden;
• Sicherung der Installation von Pfählen;
• die Möglichkeit, Pfähle in der Nähe von bereits betriebenen Baustellen zu installieren, ohne deren Integrität zu beeinträchtigen;
• geringere Bohrkosten und nachfolgender Bohrbetrieb;
• Sicherstellung eines zuverlässigen Bohrlochschutzes;
• Gewährleistung einer optimalen Kontrolle des Bohrens bis zum Erreichen der Lagerschicht;
• die Fähigkeit, die Einhaltung der tatsächlichen und konstruktiven technischen und geologischen Bedingungen direkt während des Bohrens zu überwachen;
• effizientes Bohren und Herausnehmen von Felsbrocken;
• Effizientes Füllen von Brunnen mit Beton.

Industriell gefertigte Gehäuse für Pfähle gibt es in zwei Ausführungen:

• Gehäusemodifikationen;
• Kernmodifikationen.

Beide Kategorien werden verwendet, um Brunnen während des Bohrens und der anschließenden Verwendung zu verstärken. Das Produkt taucht den Boden ein und lässt keine instabilen Gesteinsschichten zerspringen.

Gehäusebohren wird wie folgt durchgeführt:

• Gebohrte obere Gesteinsschichten;
• In der entstehenden Ausnehmung wird die Säule abgesenkt und verklebt;
• Zwischen dem Außendurchmesser der Kolonne und dem Innendurchmesser des Brunnens wird Beton eingegossen (seltener wird Lehmmörtel aufgetragen);
• Nachdem der Beton ausreichend fest geworden ist, wird ein Rohr mit einem kleineren Durchmesser in die Hauptsäule abgesenkt und das Bohren fortgesetzt.
• Nachdem das nächste Rohr die gewünschte Position eingenommen hat, wird die Arbeit fortgesetzt, bis die Bohrausrüstung die Bautiefe erreicht.

Konstruktionsmerkmale

Das GOST-Mantelrohr hat eine Reihe strenger Anforderungen an diese Strukturen.

Zum Beispiel müssen diese Parameter trotz der unterschiedlichen Wandstärke und Konfiguration der Säulen den durch die Regeln festgelegten Grenzwerten entsprechen:

• Wenn Mantelrohre nach GOST 632 80 mit Standardgenauigkeit hergestellt werden, darf ihre Ungeradheit pro Meter mit einem Durchmesser von bis zu 89 mm 0,7 mm nicht überschreiten und nicht mehr als 1 mm mit einem Durchmesser von bis zu 146 mm betragen.
• Wenn Rohre mit verbesserter Genauigkeit hergestellt werden, sollten die Nichtlinearitätsparameter für Produkte mit einem Durchmesser von bis zu 146 mm nicht mehr als 0,5 mm betragen.

Die Anweisungen für die Verwendung von Gehäusen für Brunnen hängen weitgehend vom Material ab, das bei der Herstellung verwendet wird. Moderne Produkte werden aus Eisen, Stahl, Polymerwerkstoffen, Asbestzement und Holz hergestellt.

Am weitesten verbreitet sind derzeit Konstruktionen, die unter Verwendung von Polymermaterialien, wie zum Beispiel Polyvinylchlorid (PVC), hergestellt werden.

Zu den Vorteilen von PVC-Säulen zählen folgende:

• niedrigerer Preis im Vergleich zu Gegenstücken aus Metall;
• hohe Festigkeit im Vergleich zu Asbestzement;
• absolute Beständigkeit gegen Korrosionsvorgänge und damit nahezu unbegrenzte Betriebsmittel;
• Beständigkeit gegen mechanische Beanspruchung bis 5 t;
• Idealerweise glatte Innen- und Außenfläche und dadurch einfache Handhabung mit den eigenen Händen.

Verwandte Materialien und Zubehör

An sich kann die Kolonne, egal aus welchem ​​Material sie besteht, die Aufgaben, die der Front zugewiesen sind, nicht bewältigen.

Um eine ordnungsgemäße Betriebseffizienz sicherzustellen, wird eine Reihe von Zubehör verwendet, von dem wir die folgenden Kategorien beachten:

• Cutter - ist ein Schneidelement, das am Messerbereich am Anfang des Rohrs montiert ist. Mit den Schneidwerkzeugen wird die Säule eingegraben und im Boden positioniert.

Der Mantelschneider wird aus Materialien wie Hartmetallen oder Hartmetallen hergestellt.

In der Regel wird bei der Herstellung des Kopfes und des Schaftes Stahl verwendet, der während des Bohrvorgangs nicht direkt mit dem Boden in Berührung kommt. Pobeditovye-Legierungen werden beim Gießen von Zähnen verwendet, die den Boden zerstören, und sollten daher durch hohe Festigkeitseigenschaften gekennzeichnet sein.

Eine wichtige Voraussetzung für die Herstellung von Schneidezähnen ist die hohe Qualität der Zähne und der Kopfspikes.

Wichtig: Die meisten heute hergestellten Schneidwerkzeuge werden vor dem Verkauf getestet. Während der Tests wird der Dorn durch schermechanische Belastung geprüft.

Moderne Schneidgeräte auf dem Markt werden durch zwei Hauptvarianten vertreten - entfernbare und Anschweißmodifikationen.

Die Auswahl einer oder einer anderen Zubehörkategorie erfolgt entsprechend den Besonderheiten der verwendeten Rohre.

• Zentralisierer - wird verwendet, um dem Gehäusestrang eine strikt senkrechte Position und einen einheitlichen Abstand von der Bohrlochkante entlang des gesamten Umfangs zu geben.

Zentrierhähne sind eine wesentliche Voraussetzung für eine qualitativ hochwertige und effiziente Bestäubung der Säule. Die Montage der Zentrierer an den Rohren erfolgt in Schritten von maximal 9 Metern. Die Vorrichtung ist konstruktiv eine Düse in Form einer Kupplung mit Distanzflügeln.

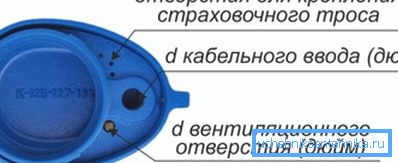

• Die Gehäusekappe ist eine Vorrichtung, die auf dem Bohrlochstrang installiert ist, um zu verhindern, dass Boden und andere Fremdkörper in ihren Hohlraum gelangen.

Die Abdeckung verschließt nicht nur den Bohrlochkopf fest, sondern kann je nach Modifikation mit einem Haken und einer Reihe von Klemmen zum Anschließen und Verfolgen des Betriebs von Pumpanlagen ausgestattet werden. Gehäusekappen bestehen meistens aus Aluminium oder Kunststoff. Diese und andere Variante zeigt die ausreichende Haltbarkeit und Dichtigkeit einer Veranda.

• Adapter sind strukturelle Verstärkungen, die für den Übergang von einem großen Durchmesser des Futterrohrstrangs zu einem kleineren Durchmesser von Rohren ausgelegt sind, in denen der Filterteil angeordnet werden kann.
• Montagezubehör - wird zur Rohrmontage verwendet. Je nach Tiefe des Bohrlochs werden verschiedene Werkzeuge eingesetzt, darunter Halte- und Senkhalter, Hebedüsen usw.

Bei Säulen und Filterelementen mit einem Durchmesser von nicht mehr als 30 mm ist es ratsam, Bandschlüssel für das Gehäuse zu verwenden. Meistens gilt die Verwendung von Schlüsseln des Bandtyps für Säulen aus Polyvinylchlorid.

Wichtig: Durch die flexible Riemenspannung können Sie das Rohr mit rundem oder ovalem Querschnitt greifen und es gleichzeitig nicht verformen.

Zur Vereinfachung und Effizienz der Verwendung ist der Schlüssel des Gurttyps mit einer Ratschenklemme, einem Nylonriemen und einer zentralen Prismenstütze ausgestattet.

Um mit Mantelrohren aus Metall zu arbeiten, ist es üblich, einen Klappschlüssel zu verwenden, der im Gegensatz zu dem analogen Band einen engeren Griff bietet, gleichzeitig aber den Stahl nicht verformen kann.

Fazit

Jetzt wissen Sie, was ein Gehäuse ist und wie es für den vorgesehenen Zweck verwendet wird. Anwenden der erhaltenen Informationen kann zum Beispiel geübt werden, indem ein Aquifer gut an der Datscha angeordnet wird.

Haben Sie Fragen zu klären? In diesem Fall erhalten Sie weitere nützliche Informationen, wenn Sie sich das Video in diesem Artikel ansehen.
