Formstücke für metall-kunststoff-rohre: typen, geräte,

Wie schließen sich Metall-Polymer-Rohre an die Wasserversorgung an? Wie sind Press- oder Pressfittings für Metall-Kunststoffrohre angeordnet? Haben diese Geräte Probleme, die der Käufer wissen sollte?

Lass es uns herausfinden.

Klassifizierung

Welche Arten von Fittings für Metallrohre können unterschieden werden?

Lassen Sie uns die Frage neu formulieren: Nach welchen Zeichen können sie klassifiziert werden?

• Funktionalität. Die Form und das Aussehen des Formstücks werden am meisten von dem bestimmt, für das es bestimmt ist: Es ist klar, dass die Traverse, das T-Stück, die Ecke für den Mischer und der Adapter von Durchmesser zu Durchmesser unterschiedlich aussehen.
• Material. Eigentlich ist die Liste klein: Diese Produkte bestehen meist aus Messing (manchmal mit Verchromung); Neu eingeführte Steckverschraubungen sind sowohl mit Messing- als auch mit Polypropylengehäusen erhältlich.

Übrigens: Unter dem Kunststoff befinden sich in diesem Fall ein Distanzstück aus Messing und eine Sicherungsfeder aus Edelstahl.

• Klopfdurchmesser. Hier finden Sie typische Größen für Formstücke für Kunststoffrohre für verschiedene Anwendungen.

Bitte beachten Sie: Zusätzlich zu den Biegungen für das Metall-Polymer-Rohr kann das Formstück ein oder mehrere Rohrgewinde aufweisen - außen und innen.

• Die Methode zur Befestigung des Rohrs. Wenn andere technische Merkmale von Formstücken für Kunststoffrohre keine besonderen Kommentare erfordern, lohnt es sich, darüber nachzudenken.

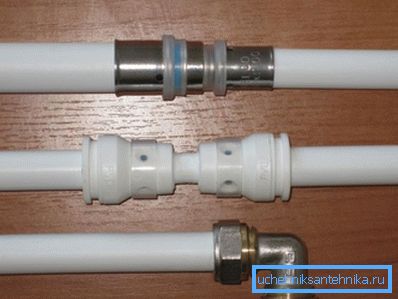

Methoden zur Rohrfixierung

Welche Möglichkeiten gibt es also?

Mit geteiltem Ring

Diese Geräte kamen zuerst auf dem russischen Markt auf und prägten weitgehend die Einstellung des Verbrauchers zum gesamten Material.

Wie funktioniert eine Klemmringverschraubung?

• Das Rohr ist an der Armatur festgezogen, mit einem Paar ringförmiger Dichtungen ausgestattet und liegt an der Fluorkunststoffscheibe an.
• Beim Festziehen der Überwurfmutter wird der Spaltring zusammengedrückt, wodurch das Rohr an der Düse zusammengedrückt wird und ein versehentliches Lösen verhindert wird.

Wichtig: Die Abdichtung der Verbindung erfolgt nicht durch Crimpen, nämlich die Ringdichtungen. Der Spaltring fixiert das Rohr nur sicher.

Wie ist eine solche Verbindung montiert?

Hier ist eine typische Anleitung der meisten Hersteller:

1. Das Rohr wird mit einem Fräser geschnitten.
2. Dann entfernt sie mit Hilfe eines Kalibrators die kleinste Ovalität. Darüber hinaus ist zumindest an der Innenfläche eine Fase vorhanden.
3. Eine Überwurfmutter und ein Spaltring werden nacheinander auf das Rohr getrieben.
4. Das Rohr wird an der Armatur bis zum Anschlag aufgesteckt.
5. Der Spaltring und die Mutter werden - auch gegen den Anschlag - bis zum Rand zurückgeschoben. Danach wird der Faden zuerst von Hand und dann mit einem Schlüsselpaar angezogen.

Presspassung

Die Vorformstücke für Metall-Kunststoff-Rohre sind etwas anders angeordnet: Statt einer Mutter und eines Spaltrings drückt das Rohr an der Drossel eine Klammer, die von einer speziellen Zange von allen Seiten verformt wird.

Wenn im vorigen Fall für die Installation von Fittings für Metall-Kunststoffrohre nur ein Paar verstellbare oder offene Schraubenschlüssel erforderlich ist, müssen Sie hier spezielle Zangen verwenden. Der Preis eines Qualitätswerkzeugs beträgt mindestens 9-10 Tausend Rubel; 40 robuste elektrische Milben können das alles.

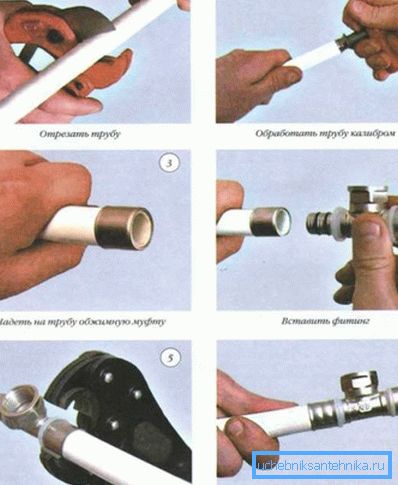

 Die Reihenfolge der Operationen unterscheidet sich wenig von der oben beschriebenen:

1. Das Rohr wird geschnitten und kalibriert.
2. Die Klammer wird von ihrer Kante her angetrieben.
3. Das Rohrende ist am Fitting festgezogen.
4. Die Klammer wird bis zum Anschlag an die Kante zurückgeführt und mit einer Zange gekräuselt, bis eine sichtbare Ringverformung auftritt.

Drücken

Push- oder Push-Fittings erschienen erst kürzlich auf dem heimischen Markt. Ihr Gerät ist sehr witzig und unterscheidet sich nicht in der Komplexität.

Sein Hauptvorteil besteht darin, dass die Installation der Verbindung nach den Versicherungen von Herstellern und Verkäufern von Hand ohne Werkzeug durchgeführt werden kann. Es genügt, das Rohrende in die Ringnut einzusetzen, zu drücken - und die Arbeit ist abgeschlossen.

In diesem Zusammenhang bleibt faltbar - gerade genug, um die Mutter abzuschrauben.

Nuance: ein Messer zum Schneiden und Kalibrieren braucht noch. Ovalität des Rohres und das Fehlen von Fasen können zu einem Druckbruch führen.

Wie funktioniert das? Im Allgemeinen ist der Mechanismus nach der Untersuchung einer Momentaufnahme nicht schwer zu verstehen: Die Dichtigkeit wird durch die gleichen ringförmigen Gummidichtungen gewährleistet. Stahlfederringvorsprünge fixieren die Oberfläche des Rohrs und verhindern deren Umkehrung. Durch die zusätzliche Einlage kann sich die Verriegelungsfeder nicht zu nahe an die Kante bewegen.

Probleme

Dank des Split-Ring-Designs hat Metall-Kunststoff insgesamt einen Ruf für extrem unzuverlässiges Material erlangt. Was ist der grund Aufgrund der Tatsache, dass während der Installation der Warmwasserversorgung oder Heizung eine Anzahl von Heiz- und Kühlzyklen begann, zu fließen.

Interessanterweise sind die Pressfittings dieses Problems praktisch nicht vorhanden. Es liegen noch nicht genügend Daten für Steckfittings vor, daher ist es noch zu früh, um Schlussfolgerungen zu ziehen.

Also, was ist das Problem? Warum fließen Verbindungen?

Und weil die Verletzungen der Ovalität des Rohres und der ungetragenen Fasen bei der Montage die Ringdichtungen abreißen. Nach dem Crimpen mit einem Spaltring wird die Dichtheit nur durch die innere Polyethylenschicht gewährleistet, die während des Erhitzens und des konstanten Drucks einfach verformt wird. Beim Abkühlen treten Lücken auf, in denen das Wasser rauscht.

Beachten Sie, dass nicht alle Verbindungen fließen. Nur diejenigen, bei denen die Gummidichtung gebrochen ist.

Warum Presspass diese Attacke umgangen?

Dafür gibt es zwei Gründe.

1. Ihre Ausstattung ist etwas anders angeordnet. Rillen mit Ringen sind tiefer und schwerer zu lösen.
2. Nachdem eine beeindruckende Menge Crimpzangen ausgegeben wurde, ist es unwahrscheinlich, dass der Installateur an dem Kalibrator sparen wird. Gleichzeitig wird das Messer beim Einbau von Druckfugen häufig durch eine Bügelsäge ersetzt und die Fasen werden grundsätzlich nicht entfernt.

Was tun, wenn heißes Wasser unter der Hutmutter fließt?

• Lösen Sie die Mutter und zerlegen Sie die Verbindung.
• Das Rohrende neu kürzen und kalibrieren.
• Korrigieren oder ersetzen Sie die O-Ringe.
• Zusammenbauen

Fazit

Wir hoffen, dass unsere Exkursion einiger Sanitäreinrichtungen in das Gerät für den Leser von Nutzen sein wird. Es ist besser für Sie zu entscheiden, welche Fittings für Metall-Kunststoffrohre verwendet werden (lesen Sie auch den Artikel Fitting für PVC-Rohre: eine kostengünstige Möglichkeit, Kommunikationsverbindungen zu montieren).

Wie üblich finden Sie im beigefügten Video in diesem Artikel weitere thematische Informationen. Erfolge!
