Externe wasserversorgungs- und abwasserentsorgungsnetze:

Jede Wohnung sollte mit einem Wasserversorgungs- und Abwassersystem ausgestattet sein. Dies ist eine der wichtigsten Voraussetzungen für ein angenehmes Leben. Damit diese Konstruktionsstrukturen funktionieren, müssen sie an externe Autobahnen angeschlossen werden. Es ist gut, wenn sich in der Nähe des Hauses ein Stadtkanal und fließendes Wasser befindet. Sie können leicht anschließen und verwenden.

Schauen wir uns die Funktionen der Installation in der Reihenfolge an:

1. Bevor Sie mit der Arbeit beginnen, ist es notwendig, eine Autobahn zu entwerfen. Bodentyp und Grundwasserstand einstellen. Ermitteln Sie den Grad des Einfrierens des Bodens - je nach Region unterschiedlich. Berechnen Sie den Wasserdurchfluss und den Abfluss pro Tag, um den Rohrdurchmesser zu bestimmen. Basierend auf allen Berechnungen wird die erforderliche Ausrüstung ausgewählt.
2. Externe Autobahnen sollten um 50 cm unter dem Gefrierpunkt des Bodens liegen Wenn dies nicht möglich ist, muss die Rohrleitung isoliert werden, was zusätzliche Kosten verursacht.
3. Wenn die Pipeline einen Abschnitt durchlaufen muss, der nicht gegraben werden kann, erfolgt eine Punktion im Boden. Es wird mit verschiedenen Werkzeugen ausgeführt. Zu Hause kann es sich um eine Bohrmaschine, Schaufel, Schrott und andere Geräte handeln. In großtechnischen Anlagen, zum Beispiel unter Straßen, werden Reifenpannen mit speziellen Geräten durchgeführt.
4. Bei der Kreuzung von Wasserleitungen und Abwasser werden an der Kreuzungsstelle Metallhülsen installiert. Die Länge des Liners im sandigen Boden beträgt 10 m an jeder Seite des Kreuzungspunkts der Rohre. In Ton- und Schwarzerde beträgt die Länge der Hülse 5 m.
5. Das Wasserversorgungssystem an der Kreuzung befindet sich 40 cm über dem Abwasserkanal.
6. Bei parallelem Durchgang von Rohren wird ein Abstand von mindestens 1,5 m eingehalten, die Wasserleitungen befinden sich ebenfalls über dem Abwassersystem, ebenfalls 40 cm.
7. Die Wasserversorgung der Wohngebäude sollte 1,5 m von der Gasleitung und dem Abwassersystem entfernt sein.

Externes Wassernetz

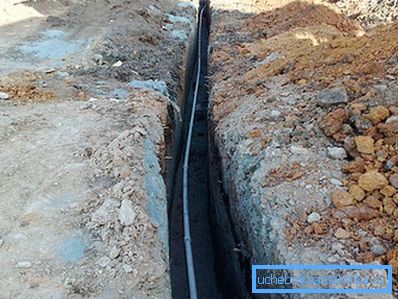

Vor Beginn der Arbeit muss ein Graben von der Wasserzufuhr bis zum Eintritt in den Raum gegraben werden. Die Arbeiten werden entsprechend dem vorbereiteten Projekt ausgeführt. Die Tiefe des Grabens beträgt 1,5 bis 2,5 m und liegt um 50 cm unter dem Gefrierpunkt, der Boden des Grabens ist nivelliert und mit einem Kissen aus Sand und Kies gefüllt. Dann wird dieses Kissen gerammt, und an den Rohrverbindungen werden Prims ausgegraben. Für die Installation werden Rohre aus verschiedenen Materialien verwendet. Aufgrund der Langlebigkeit und der einfachen Installation sind Kunststoffrohre weit verbreitet. Der Durchmesser berechnet sich aus der Länge der Wasserversorgung und der Wasserverbrauchsmenge. Es ist besser, etwas mit der Aktie zu nehmen:

• Wenn die Länge 10 m erreicht, reicht die Installation aus einem 25 mm-Rohr.
• Wenn die Länge 30 m erreicht, wird ein Rohr mit einem Durchmesser von 32 mm zur Installation verwendet.
• Wenn die Länge mehr als 30 m beträgt, muss ein Rohr mit einem Durchmesser von 38 mm verwendet werden.

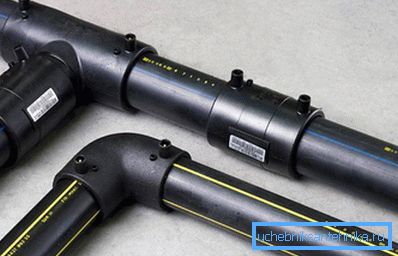

Der Anschluss der Rohre erfolgt je nach Material. Dies kann Schweißen, Löten, Kupplungsverbindung usw. sein. Die Installation der Wasserversorgung beginnt an der Stelle, an der das Wasser in die Räumlichkeiten gelangt. Bei Bedarf werden Absperrventile in die Rohrleitung eingesetzt. Am Montageort der Bewehrung wird ein Inspektionsschacht gebaut. An der tiefsten Stelle der Rohrleitung ist ein Ablassventil für die Notentleerung von Wasser und ein Mannloch installiert. Führen Sie nach der Installation hydraulische Teststrecken durch.

Die Leitung wird 2 Stunden mit drucklosem Wasser gefüllt. Nach Ablauf dieser Zeit wird Druck ausgeübt und etwa eine halbe Stunde gehalten. Alle Verbindungen werden geprüft. Nach erfolgreichem Test wird die Rohrleitung bei Bedarf mit speziellen Materialien isoliert. Der Graben wird zuerst mit weicher Erde oder Sand mit Kies gefüllt, um das Rohr nicht mit festen Erdstücken zu beschädigen. Dann erfolgt eine vollständige Verfüllung des Grabens.

Kanalisationsnetz im Freien

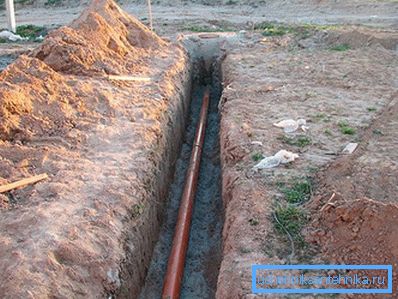

Die Installation des externen Abwassernetzes beginnt ebenfalls mit dem Abgraben eines flachen Grabens von der Senkgrube bis zum Betreten der Räumlichkeiten und liegt 50 cm unter dem Gefrierpunkt. Wenn Sie aufgrund der Lage des Bereichs keinen flachen Graben graben können, wird am Wendepunkt ein Schacht installiert. Der Boden der Grube ist nivelliert und mit einem Sandkissen von etwa 10 cm bedeckt. In großen Kanalnetzen wird alle 10–12 m ein Schacht zur Inspektion installiert.

Im täglichen Leben bestehen Rohre für die Installation aus Gusseisen oder PVC. Der Durchmesser wird entsprechend der Abwassermenge gewählt. Für ein Waschbecken und ein Badezimmer genügt ein Durchmesser von 50 mm. Wenn Sie die Toilette und andere Wasserverbrauchsgeräte anschließen, muss die Installation von einem Rohr mit einem Durchmesser von 110-160 mm durchgeführt werden. Rohr für Außenabwasser bevorzugen derzeit die Installation von PVC. Es unterscheidet sich von internen Rohren in Orange.

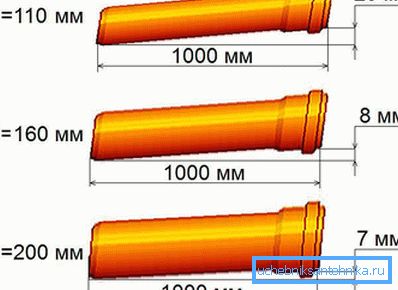

Die Installation des Systems beginnt vom Sumpf bis zum Raum. Beim Verlegen der Rohrleitung ist es unbedingt erforderlich, der Neigung zu widerstehen, da sich das Abwasser durch die Schwerkraft bewegt. Die Neigung wird vom Startpunkt bis zum Sumpf innerhalb von 2 bis 3 Grad gehalten, was ungefähr 2 cm pro 1 Meter Abwasserrohr entspricht. Es ist unmöglich, die Neigung zu überschätzen, da Flüssigkeitsabläufe schnell abfließen und fest werden. bleib in den Pfeifen. Es ist auch nicht möglich, eine Steigung abzusenken. Andernfalls können sich alle Feststoffansammlungen nicht mit dem Wasser entlang der Rohrleitung bewegen. Der Einbau von PVC-Rohren erfolgt durch Verbindungen, in deren Nut ein Gummiring eingesetzt ist. In Bohrlöchern wird an der Pipeline ein T-Stück mit einem Fenster zur Inspektion installiert.

Am Ende der Arbeit wird die Leitung getestet, indem einfach Wasser abgelassen wird. Verbindungen werden geprüft. Bei positivem Ergebnis wird das Rohr bei Bedarf isoliert. Das fertige Kanalnetz wird mit Sand gefüllt und der Rest des Bodens. Diese Leistung kann als vollständig betrachtet werden.
