Elektrogeschweißtes rohr: technische parameter und umfang

Mit der Entwicklung der Schweißwissenschaft hat die Metallschweißtechnik ein neues Niveau erreicht. Elektrisch geschweißte Rohre sind viel weniger geworden als warmgewalzte oder nahtlos gezogene Versionen. Die Schweißproduktion ist jedoch weniger energieintensiv, daher ist der Preis für Waren, die durch Elektroschweißen hergestellt werden, viel niedriger.

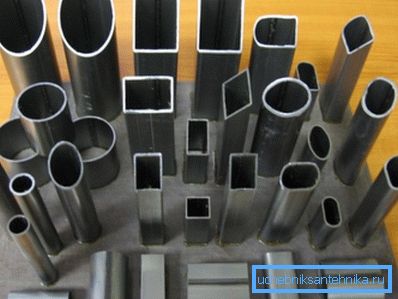

Die Palette der elektrisch geschweißten Rohre ist nicht nur auf eine zylindrische Form beschränkt, sondern es gibt eine nicht weniger große Produktionsrichtung für verschiedene Arten von Profilstrukturen. Rohre, die mit Hilfe des Elektroschweißens hergestellt werden, werden sowohl aus traditionellen Kohlenstoffstählen als auch aus legierten Stählen hergestellt. Edelstahl ist in der Produktion nicht weniger verbreitet.

Wo ist dieses Material anwendbar?

• Dank einer vernünftigen Kombination aus Preis und Qualität umgeben uns elektrisch geschweißte Produkte überall. Sie bilden die Basis aller derzeit vorhandenen Wasser- und Gassysteme. Fast alle Haushaltsgeräte, angefangen bei einem Staubsauger bis hin zu einem Sportsimulator, müssen selbst elektrogeschweißte Rohre aufweisen.

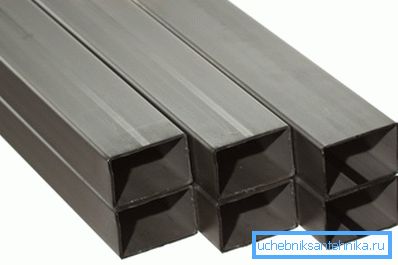

• Einen besonderen Platz in der Produktion nehmen Metall-Elektroschweißkonstruktionen ein, die für Bauzwecke ausgelegt sind.. Neben herkömmlichem Stahlbeton kann keine seriöse, moderne Konstruktion auf quadratische und rechteckige geschweißte Rohre verzichten. Sie bilden oft die Grundlage für den Rahmen eines modernen Hochhauses.
• Alle modernen Pavillons und verschiedenen Ausstellungshallen bestehen aus solchen Strukturen.. In städtischen Märkten basiert jedes Handelszelt oder -stand genau auf leichten geschweißten Rahmen. Kein modernes Gewächshaus im Haus ist ohne einen stabilen Rahmen aus profilierten geschweißten Metallstrukturen denkbar.

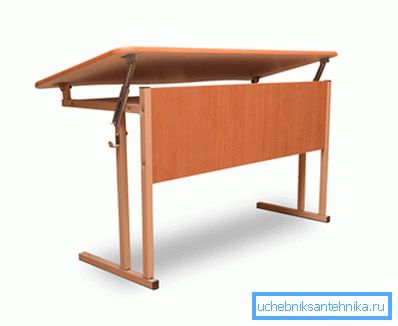

• Jeder von uns saß in der Schule an einem Schreibtisch, an einem Bürotisch oder auf Stühlen in einem Stadtcafé. Derzeit bestehen die Rahmen aller dieser Möbel aus geschweißten hohlen Leichtbaukonstruktionen.

Was sind die Arten von Produkten?

Der gesamte weite Ozean dieses Produkts wird von GOST für elektrisch geschweißte Rohre geregelt. Für jede Branche und jeden Bereich wurden eigene Zulassungsdokumente entwickelt, die meisten der bestehenden Bereiche konzentrieren sich jedoch auf die technischen Merkmale von elektrisch geschweißten Rohren gemäß GOST 10704 91.

Nahtvarianten

Auch Strukturen, die durch Elektroschweißen verbunden werden, sind nicht alle gleich, Experten haben zwei gemeinsame Verbindungstechnologien, nämlich Produkte mit geraden und verschraubten Nähten (siehe auch den Artikel Stahlgeschweißte Längsrohre - Typen und Merkmale).

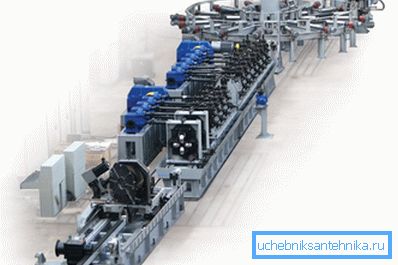

Ein technologischer Prozess, bei dem eine gerade oder parallele Naht verwendet wird, ist kostengünstiger. Diese Art der Verbindung in Bezug auf die Produktionskosten und die Organisation des Produktionsprozesses selbst ist viel billiger als ihre Konkurrenten.

Dies liegt daran, dass die Verbindung in einer Linie parallel zur Achse der Struktur verläuft. Die technischen Daten solcher Rohre erlauben jedoch keinen Betrieb bei hohem Innendruck und hohen Temperaturen und werden daher häufig in der Gebäudetechnik und bei der Herstellung von Rahmen verwendet.

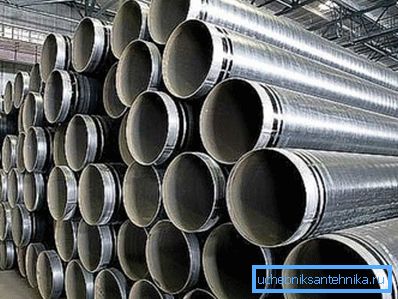

Das Spiral- oder Spiralschweißen von Fugen ist viel besser, insbesondere wird es bei der Herstellung dickwandiger Produkte mit großem Durchmesser verwendet. Die meisten Gas- und Wasserleitungen sind mit solchen Rohren ausgestattet. Gleichzeitig wird die Verbindung zusammengenäht, weil sich die Schweißelektrode entlang einer komplexen Spiralbahn bewegt.

Es sei auch bemerkt, dass solche Strukturen durch Warm- und Kaltumformen hergestellt werden können. Kaltumformen ist häufiger, da mit diesem Verfahren dünnwandige Strukturen hergestellt werden, wodurch das Gewicht des elektrogeschweißten Rohres wesentlich geringer ist.

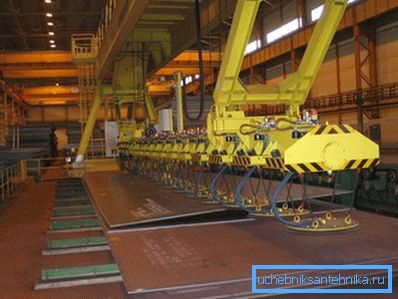

Technologische Anlagen zur Herstellung von Warmumformprodukten erfordern große Flächen und erheblichen Energieverbrauch. Auf diese Weise werden dickwandige volumetrische Rohre mit großem Durchmesser hergestellt.

Wichtig: Die Technologie der Produktion von Wasser- und Gasprodukten, kurz VGP, unterscheidet sich nicht wesentlich von der Elektrotechnik. Der formale Unterschied zwischen einem VGP-Rohr und einem elektrisch geschweißten Rohr besteht darin, dass es für die Installation der internen Kommunikation verwendet wird. Elektrisch geschweißte Strukturen sind in den Hauptwasser- und Gaspipelines üblich.

Edelstahlprodukte

Edelstahl im Allgemeinen und daraus hergestellte Rohre haben einzigartige Leistungsmerkmale. Diese Produkte werden ausschließlich durch Warmumformung hergestellt. Grund dafür ist, dass Edelstahl und legierte Stähle zu hochfesten Werkstoffen gehören, die sich ohne Vorwärmung qualitativ nicht biegen lassen.

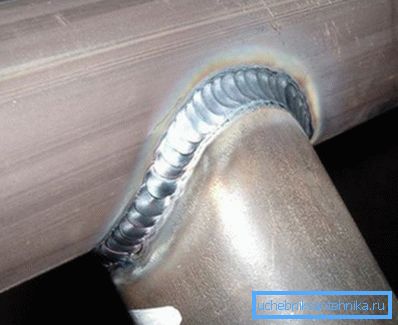

Die Schweißtechnologie dieses Materials unterscheidet sich auch von der traditionellen. Alle diese Metalle werden durch Argonschweißen gekocht. Unter Produktionsbedingungen wird das Blech in speziellen, mit Inertgas gefüllten Kammern verbunden, wodurch eine hohe Nahtqualität gewährleistet wird.

Durch Warmumformung, gefolgt von Einlauf und Reinigung, können qualitativ hochwertige Rohre hergestellt werden, die sich optisch nicht von Vollwalzrohren unterscheiden.

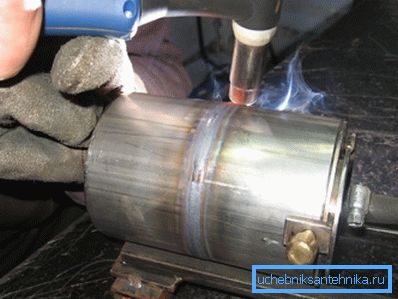

Tipp: Wenn es ein Handbuch für das Schweißen von Eisenmetallen mit den eigenen Händen und in Gegenwart eines Schweißgeräts gibt, ist der Vorgang unter handwerklichen Bedingungen gut möglich. Um das Argon-Schweißen von Edelstahl ohne einen intelligenten Mentor und spezielle Ausrüstung zu meistern, werden Sie versagen.

Legierungsmetalle und Edelstahl werden nach separaten gesetzlichen Dokumenten klassifiziert. Traditionell wird GOST 9941 81 für elektrisch geschweißte Edelstahlrohre verwendet, wonach die Produktzertifizierung praktisch im gesamten Gebiet der ehemaligen Gewerkschaft erfolgt.

Wichtig: Neben dem oben genannten Zulassungsdokument gibt es auch GOST 9940 81 für rostfrei geschweißte Rohre. Diese Norm regelt die Qualität nahtloser Designs. Die Naht in ihnen "rollt" auf den Warmumformmühlen und ist visuell nicht sichtbar.

Ein paar Worte zum Gewicht

Daten wie das Gewicht eines elektrisch geschweißten Rohres sind beim Kauf und Transport dieses Produkts wichtig. Darüber hinaus geben die meisten Handelsorganisationen, die auf den Verkauf dieses Produkts spezialisiert sind, dies nach Gewicht ab.

In jedem Dokument wird das Gewicht eines Elektrofusionsrohrs von 1 Meter angegeben. Dieser Zahlenwert ermöglicht in kurzer Zeit die Berechnung der Gesamtmasse der gesamten Warenpartie oder der Belastung der Tragkonstruktionen während der Installation.

In den Begleitpapieren für die Ware sind diese Daten immer anzugeben. Das Gewicht eines Produkts hängt von der Dichte der Legierung, aus der es hergestellt wird, der Geometrie des Querschnitts und der Wandstärke ab.

Der einfachste Weg, jetzt zu berechnen, ist die Verwendung von speziellen Programmen, Online-Rechnern, die schnell zum Ergebnis führen. Wenn sie jedoch nicht zur Verfügung standen, können Sie die Sortimentstabellen für dieses Produkt verwenden, die Sie in der entsprechenden GOST finden. Wenn die Produkte nicht Standard sind, wird der Parameter verwendet, der dem gewünschten am nächsten liegt.

Wenn die Situation eine Sackgasse ist und Sie keinen Zugang zum GOST oder zum Internet haben, können Sie die mathematischen Formeln verwenden. Um das Gewicht zylindrischer Produkte zu berechnen, wird die Formel verwendet, wobei das Gewicht (?) 3,14 * (D - T) * T * L * P ist.

Wobei D der Außendurchmesser (m) ist; T ist die Wandstärke (m); L ist die Länge (m); P ist die Dichte der Legierung (kg / ml). Die durchschnittliche Dichte des Metalls beträgt 7850 kg / ml.

Für spezialisierte Produkte wird das Materialvolumen mit der Formel V = A * B * L berechnet. Wo ist V das Volumen (m?); A und B sind die Länge der Seiten (m); L ist die Länge des Produkts; Multipliziert man A mit B, erhält man die Querschnittsfläche. Der zulässige Rechenfehler beträgt 12%.

Das Video in diesem Artikel enthält zusätzliches Material zum Thema.

Fazit

Das Angebot an elektrisch geschweißten Rohren ist sehr groß. Denken Sie jedoch daran, dass jede Charge und manchmal jedes Produkt über ein Qualitätszertifikat verfügen muss. Der Inspektor der Qualitätskontrollabteilung sollte mit eigenen Händen und mit speziellen Geräten die Einhaltung der behördlichen Dokumente und die Qualität der Waren überprüfen (siehe auch Artikel Drucklose Rohrleitungen - wir untersuchen alle Typen und ihre Merkmale).
