Elektrisch geschweißte längsrohre und -merkmale

Elektrisch längsgeschweißte Stahlrohre sind eines der am häufigsten verwendeten Materialien beim Verlegen von Gasleitungen, Wasserleitungen, Heizungssystemen und anderen Rohrleitungen. Als Nächstes betrachten wir die Eigenschaften dieser Rohre, ihre Typen und Anwendungsbereiche.

Arten von Stahlrohren

Stahlrohre können vor allem verschiedene Arten haben:

• Elektrogeschweißt - Schweißnaht. Dieses Herstellungsverfahren ist das einfachste und kostengünstigste.

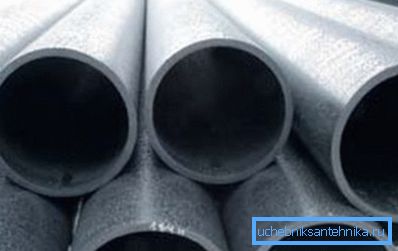

• Nahtlos - zu diesem Typ gehören warmgewalzte und kaltgewalzte Produkte aus massiven Metallbarren.. Diese Technologie ist komplexer und teurer, ermöglicht jedoch die Herstellung von Produkten mit hoher Formgenauigkeit und mechanischer Festigkeit.

Elektrische Produkte wiederum sind in zwei Typen unterteilt:

• Spiralnaht - Die Naht wirkt nicht wie eine Spirale. Mit dieser Methode erreichen Sie eine gute Zugfestigkeit.

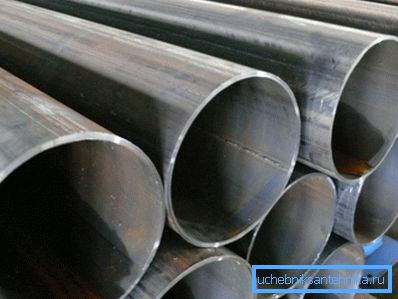

• Elektrogeschweißte gerade Naht - Billet hat eine Längsnaht. Diese Produkte sind vielseitiger und gebräuchlicher. Mit ihrer Nutzung sind die meisten Wasserleitungen abgeschlossen.

Besonderheiten

GOST 10705 91 für elektrogeschweißte Stahllängsrohre ermöglicht die Herstellung mit einem Durchmesser von 450 bis 1420 mm.

Darüber hinaus gibt es vier Formen ihres Querschnitts:

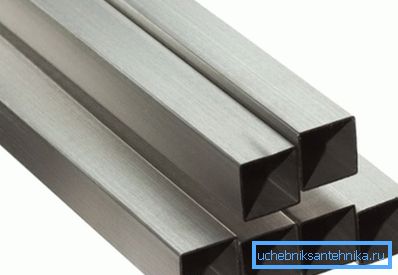

• Quadrat;
• Rechteckig;
• rund;
• Oval

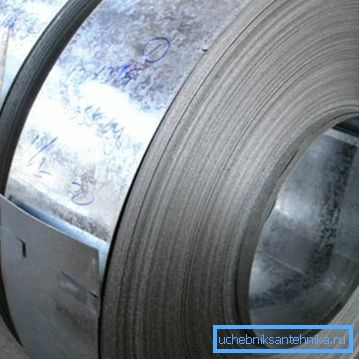

Das Ausgangsmaterial für diese Produkte ist in der Regel Band - das ist Blech oder Stahlband, das auf Spezialmaschinen zu einem Rohr gebogen wird.

Laut GOST besteht dieses Produkt aus Kohlenstoff und niedrig legiertem Stahl der folgenden Typen:

• Ruhe;
• Halb ruhig;
• Kochen

Bei der Auswahl ist zu berücksichtigen, dass die Eigenschaften dieser Produkte sehr heterogen sind. GOST 10706 76 für elektrisch geschweißte längsnahtgeschweißte Stahlrohre unterteilt sie daher in vier Gruppen:

Eigenschaften

Sie können gemäß GOST 10704 91 für längsgeschweißte elektrisch geschweißte Rohre folgende Parameter aufweisen:

Diese Längsrohre gibt es in zwei Genauigkeitsklassen:

• Beim Beschneiden der Enden werden die Grate entfernt.
• Kein Trimmen - keine Grate werden entfernt.

Gemäß GOST 10706 91 für dieses Produkt hängt die maximal mögliche Abweichung seiner Länge von der Genauigkeitsklasse ab. Für die erste Klasse beträgt dieser Wert +15 mm und für die zweite Klasse +100 mm.

Verdienste

Zu den Vorteilen von elektrisch geschweißten Rohren gehören folgende Punkte:

• Umfangreicher Produktmix durch Produktionstechnologie.
• Der maximale Durchmesser kann 1,4 Meter betragen (in diesem Fall beträgt die Wandstärke 32 mm), während die Rollanaloga einen Durchmesser von nicht mehr als 550 mm haben können.
• Das Gewicht eines elektrisch geschweißten Stahllängsrohrs ist im Vergleich zum Walzanalog relativ gering, was den Transport und die Installation vereinfacht.
• Gute Festigkeit, damit die Rohrleitung mechanischen Belastungen und hohem Innendruck im System standhält.
• Größeres Volumen bei gleichem Durchmesser im Vergleich zu rollenden Analoga. Dadurch kann mehr Gas in die Rohrleitungen gepumpt werden.
• Niedriger Preis im Vergleich zu anderen Arten von Stahlrohren.

Tipp! Die Montage der Rohrleitung erfolgt mit einer Schweißmaschine. Mit der Fähigkeit, mit diesem Tool zu arbeiten, können Sie die Arbeit selbst erledigen.

Nachteile

Die Nachteile von Produkten sind:

• Ein ziemlich hoher Rauheitskoeffizient aufgrund einer Schweißnaht.
• Geringere Festigkeit im Vergleich zu rollenden Analoga, was auch auf die Anwesenheit der Schweißnaht zurückzuführen ist.

Produktionsmerkmale

Wie oben erwähnt, ist das Material zur Herstellung solcher Produkte ein Streifen, der in Form von Rollen geliefert wird.

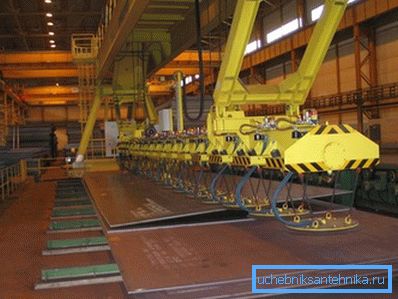

Produktionstechnologie ist wie folgt:

• Zunächst wird das Material vorbereitet - abgerollt und in Streifen geschnitten.
• Dann werden die Streifen zu einem Band gefaltet. Es ist zu beachten, dass dieser Prozess kontinuierlich ist, daher wird dieses Band auch als endlos bezeichnet.

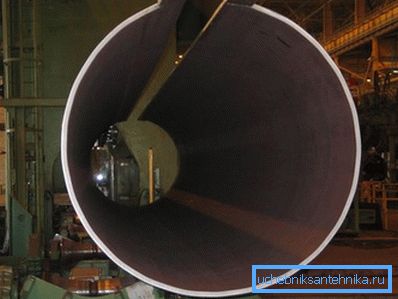

• Danach wird auf Fräsmaschinen aus dem Band ein Rohling mit einer offenen Naht und einem kreisförmigen Querschnitt gebildet.
• Als nächstes wird die Naht durch Elektroschweißen geschweißt. Derzeit gibt es vier Schweißmethoden, von denen jede ihre eigenen Vor- und Nachteile hat. Bei der Auswahl einer Methode stehen Zuverlässigkeit und Dauerhaftigkeit im Vordergrund, da diese Indikatoren die Produktklasse bestimmen.

• Das fertige Produkt wird kalibriert, wodurch der genaue Durchmesser und die Dicke der Wände ermittelt werden können.
• Die Schweißnaht wird mit Wirbelpunkten oder Ultraschall überwacht. Diese Phase ist sehr wichtig, da die Haltbarkeit des Produkts von der Schweißnaht abhängt.
• Der letzte Schritt ist das Schneiden von Fertigprodukten in Segmente der gewünschten Länge, die anschließend an das Lager verschickt werden.

Beachten Sie! Ganz am Ende des Produktionsprozesses werden die Produkte gekennzeichnet. Die Produktmarke informiert über ihre geometrischen Parameter, die Art des verwendeten Baumaterials und die Genauigkeitsklasse des Produktionsprozesses.

GOST 10704 76 für diese Art von Rohrleitung steuert ihre mechanischen Eigenschaften. Gleichzeitig wird keine chemische Kontrolle der Produkte durchgeführt

Anwendungsgebiet

Der Umfang der betreffenden Produkte ist recht umfangreich.

Meist wird es in folgenden Bereichen eingesetzt:

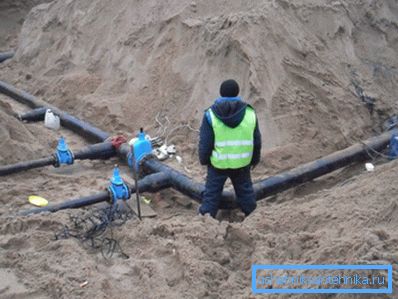

• Wasserversorgung - kann für die Warm- und Kaltwasserversorgung verwendet werden, da das Metall nicht extremen Temperaturen und Druck ausgesetzt ist. (Siehe auch den Artikel Verteilung von Wasserleitungen: Merkmale.)
• Heizsysteme - Produkte werden häufig beim Bau von Stadt- und Nahwärmenetzen eingesetzt. In Fällen, in denen die Temperatur des Kühlmittels 95 ° C übersteigt, dürfen nur Stahlmaterialien verwendet werden. Außerdem machen die hohe Ringsteifigkeit und die gute Beständigkeit gegen Längsbelastungen ein solches Rohr fast zu einer idealen Steigleitung für die vertikale Verdrahtung.

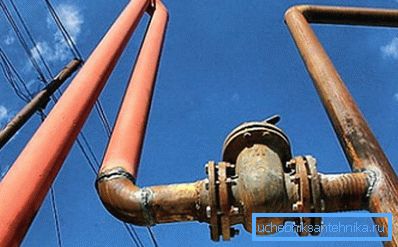

• Gaspipeline und Ölpipeline - Die Beliebtheit der fraglichen Produkte in dieser Branche beruht auf ihrer Beständigkeit gegenüber einer chemisch aggressiven Umgebung und ihrer Fähigkeit, hohen Druck (bis zu 16 MPa) standzuhalten.
• Produkte der ersten Genauigkeitsklasse werden im Engineering und im Bauwesen eingesetzt. Zwar verwenden sie im Bauwesen häufig nicht runde, sondern quadratische Rohre, da sie eine bessere Festigkeit und Steifigkeit aufweisen.

Beachten Sie! Die Anleitung für die Installation von Stahlrohrleitungen beinhaltet die Vorbereitung der Kanten an den Verbindungsstellen beim Schweißen von Rohren, wodurch die perfekte Verbindung von Profilen an einer Schweißverbindung sichergestellt werden kann. Wenn die Wandstärke mehr als 3 mm beträgt, sollte der Fasenwinkel 45 Grad nicht überschreiten.

Hier sind vielleicht die wichtigsten Punkte, die man zu diesem Rohrtyp sagen kann.

Fazit

Das elektrisch geschweißte Längsrohr ist ein Universalprodukt, das in verschiedenen Ausführungen verwendet wird. Der umfangreiche Anwendungsbereich ist im Vergleich zu ähnlichen Produkten mit einer guten Leistung und relativ geringen Kosten verbunden.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
