Einrohrheizung eines privathauses

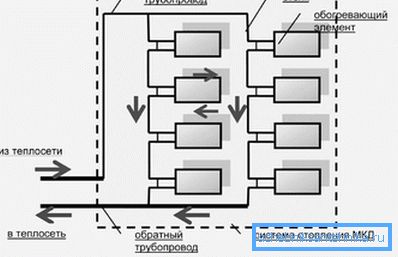

Zu einem bestimmten Zeitpunkt in der Geschichte unseres Landes bestand die vorrangige Aufgabe des Staates darin, allen Bürgern bezahlbaren Wohnraum zu bieten. "Chruschtschow" wurde in der gesamten UdSSR errichtet. Solche Wohngebäude hatten eine kleine Fläche von Wohnungen und wurden sehr schnell gebaut. Um die Baukosten zu senken, erfand man eine Vielzahl neuer Schemata und Zubehör. Gleiches gilt für das Heizen. Um den Rohrverbrauch zu reduzieren, wurde ein Einrohrsystem entwickelt. Seitdem ist diese einfache, aber recht effektive Konstruktion im privaten Wohnungsbau weit verbreitet. In diesem Artikel beschreiben wir, wie Sie ein Ein-Rohr-Heizungssystem eines Privathauses mit Ihren eigenen Händen installieren.

Vor- und Nachteile des Systems

Einrohrheizungssystem hat positive und negative Seiten. Wenn Sie diese Funktionen kennen, können Sie genau beantworten, welches Einrohr- oder Zweirohrsystem besser ist. Fangen wir also mit den Profis an:

1. Der wichtigste Vorteil ist das Sparen. Bei einem Einrohrsystem sind keine Steckbrücken für Batterien, Rückwärtsgänge und andere Elemente erforderlich. Dies führt zu einer fast doppelten Reduzierung der Rohrkosten im Vergleich zu einem Zwei-Rohr-Heizungssystem.

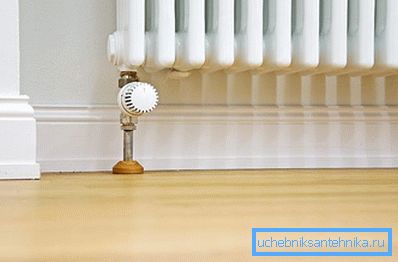

2. Es ist möglich, den Kühlmittelfluss zu jeder Heizeinrichtung zu regulieren, ohne den Betrieb der gesamten Anlage wesentlich zu beeinflussen. Dies wird durch den Einbau moderner Geräte wie Balancer, Kugelhähne und Bypässe, Thermostatventile usw. erreicht.

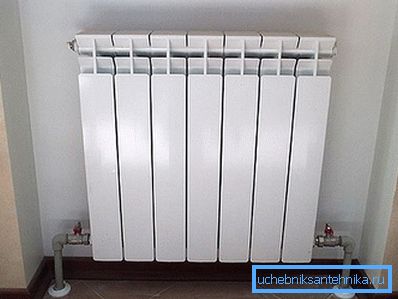

3. Ein weiterer Vorteil ist die Ästhetik des gesamten Systems. Da die Anzahl der Rohre hier gering ist, ist es zweckmäßig, sie hinter falschen Wänden oder Paneelen zu verstecken.

All dies macht das Einrohrsystem beliebt. Es ist jedoch auch erwähnenswert, dass das Schema aller Kommunikationen recht einfach sein wird. Dadurch ist es möglich, die Installation der Heizung ohne großen Aufwand selbst durchzuführen.

Aber auch hier war es nicht ohne Nachteile und es gibt ziemlich viele davon. Nachteile des Systems:

1. Damit alle Heizungen effizient arbeiten können, muss im System ausreichend Druck bereitgestellt werden. Dieser Umstand führt dazu, dass leistungsstärkere Pumpen installiert werden müssen, was die Betriebskosten erhöht.
2. Nachteilig kann auch der Einbau der Umwälzpumpe selbst sein. Das Zweirohrsystem benötigt keine solche zusätzliche Ausrüstung, es ist nur aus Effizienzgründen montiert.
3. Bei der Entwicklung eines Schemas für ein Einrohr-Heizsystem ist es erforderlich, die Position der Rohre so zu gestalten, dass das Kühlmittel driftet. In der Praxis wird bei dieser Funktion ein Ausdehnungsgefäß am höchsten Punkt des Systems installiert. In der Regel ist dieses zusätzliche Detail auf dem Dachboden angebracht.

Trotz dieser Nachteile herrscht jedoch die Billigkeit vor, und Ein-Rohr-Heizsysteme sind am häufigsten in Privathäusern zu finden, insbesondere bei einem kleinen Wohnraum.

Varianten von Einrohrsystemen

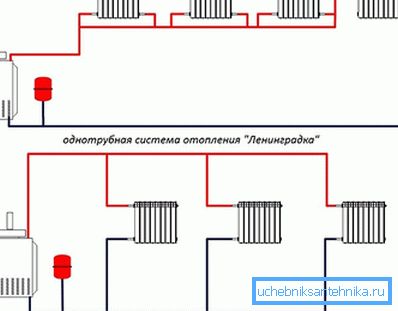

Trotz der Einfachheit weist ein Einrohr-Heizungssystem Unterschiede auf. In Privathäusern können Sie zwei Arten verwenden:

• Konsistentes oder nicht reguliertes System. In diesem Fall tritt das Kühlmittel in jedes Gerät ein, der Ausgang ist Wasser mit niedrigerer Temperatur, das in den nächsten Kühler eintritt.

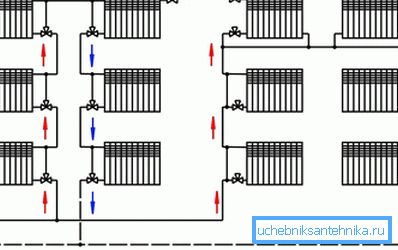

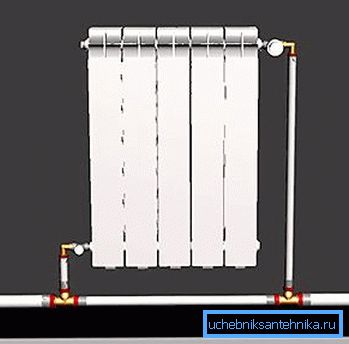

• Das regulierte System nannte es "Leningrad". Mit dieser Option können Sie den Kühlmittelfluss in jedem Kühler einstellen. Geräte sind parallel an die Autobahn angeschlossen.

Die erste Option gilt als die einfachste und billigste Ausführung. Es ist jedoch nicht möglich, den Kühlmittelfluss zu regulieren, so dass die Batterien, die weiter vom Boiler entfernt sind, eine niedrigere Temperatur haben. Aus diesem Grund wird ein konsequentes Einrohrsystem nur zur Beheizung kleiner Häuser oder einzelner Räume verwendet.

Das "Leningrad" -System hinsichtlich der Regelung und gleichmäßigen Erwärmung aller Geräte ist besser. Hier besteht die Möglichkeit, mit Hilfe von Ventilen den Kühlmittelfluss zu jedem Gerät zu regulieren. Solche Systeme können in Häusern mit einer großen Fläche installiert werden.

Neben dem obigen Prinzip werden Einrohrsysteme durch die Zirkulationsmethode des Kühlmittels unterteilt. Hier gibt es drei Arten:

• Mit natürlicher Zirkulation. In diesem Fall bewegt sich das Kühlmittel unter dem Einfluss der Schwerkraft von einem Kühler zum anderen.

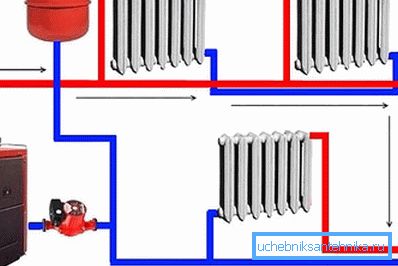

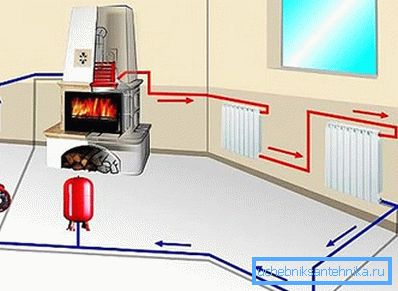

• Mit erzwungener Zirkulation. Solche Systeme gelten als effizienter als die erste Option. Für die Zwangsumwälzung des Kühlmittels wird eine spezielle Pumpe verwendet.
• Kombinierte Option. Der Einbau erfolgt nach dem Schema einer Anlage mit Naturumlauf und zur Erhöhung des Wirkungsgrades ist eine Umwälzpumpe darin installiert (über einen Bypass).

Das erste dieser Systemtypen funktioniert nur mit einer geringen Länge der Schiene effektiv und wird daher nur in Häusern mit einer kleinen beheizten Fläche verwendet. Um die Zirkulation zu verbessern, ist es ratsam, unmittelbar nach dem Kessel einen Beschleunigungsverteiler zu installieren. Bei dieser Konstruktion wird das Versorgungsrohr auf einen oder eineinhalb Meter über dem Niveau des ersten Kühlers erhöht. Die Installation eines offenen Ausgleichsbehälters am höchsten Punkt des Systems sollte ebenfalls vorgesehen werden.

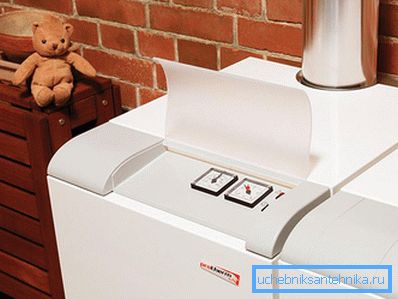

Trotz seines geringeren Wirkungsgrades ist das System mit der natürlichen Zirkulation des Kühlmittels sehr beliebt. Dies ist auf die Nicht-Volatilität zurückzuführen. Wenn das Haus über einen elektronischen Fußbodenheizkessel verfügt, wirkt sich ein Stromausfall nicht auf den Betrieb der Heizungsanlage aus.

Tipp! Eine effizientere, aber gleichzeitig auch eine Auslegung mit erzwungener Zirkulation des Kühlmittels wird als abhängig von der Elektrizität angesehen. Solche Systeme können eine lange Kontur haben und keine. Im letzteren Fall werden mehrere Umwälzpumpen installiert, die für jeden Kreis separat sind.

Bei häufigen Stromausfällen in Ihrer Umgebung und der Installation eines elektronenabhängigen Bodenkessels ist es ratsam, ein kombiniertes Einrohrsystem zu installieren. In diesem Fall friert Ihr Haus ohne Strom nicht ein.

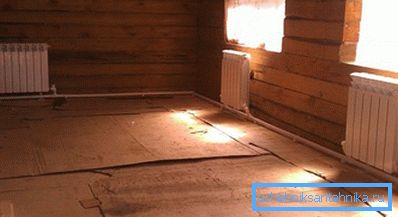

Systeminstallation

Wenn Sie sich entscheiden, zu Hause ein Einrohr-Heizungssystem von Grund auf neu zu gestalten, besteht die Hauptaufgabe darin, ein Schema zu erstellen. Es ist notwendig, den Installationsort des Kessels, des Expansionstanks, der Umwälzpumpe, der Kühler und anderer Geräte und Geräte eindeutig zu bestimmen.

Die Reihenfolge der Installation einer Einrohrheizung ist wie folgt:

1. Zuerst wird der Kessel montiert. Es ist besser, es am unteren Rand des Gebäudes zu installieren, nicht jedoch im Keller. Vergessen Sie nicht die Brandschutzmaßnahmen (um das Gerät herum sind Wände, Fußböden und die Decke mit nicht brennbarem Material verkleidet). Zusammen mit dem Kessel den Kamin ausrüsten.
2. Als nächstes installieren wir ein Abzweigrohr vom Kessel. Es ist besser, Rohre mit einem Durchmesser von mindestens 25 mm zu verwenden. Eine Autobahn ist im ganzen Haus vorverlegt, und Heizkörper, Ventile und andere Geräte sind installiert. Vergessen Sie bei der Montage nicht die notwendige Steigung der Rohre. Der Wärmeträger sollte sich durch die Schwerkraft vom Kessel bewegen, alle Batterien durchlaufen und wieder zum Kessel zurückkehren. Dies ist sehr wichtig für Ihr System mit natürliche Zirkulation oder kombinierter Typ. Bei Vorliegen der Pumpe kann keine Vorspannung beobachtet werden.
3. Beim Anschluss der Hauptleitung an den Kessel muss ein Ausdehnungsgefäß installiert werden, dessen Art von der gewählten Heizungsanlage abhängt.
4. Es wird empfohlen, Filter in die Rücklaufleitung einzubauen, bevor Sie den Kessel betreten. Dies ist notwendig, um alle Geräte vor Schmutz und Verunreinigungen zu schützen.

Wenn Sie ein System des kombinierten Typs oder mit erzwungener Zirkulation des Kühlmittels installieren, muss die Pumpe mit einem Bypass installiert werden. Bei der ersten Variante ist eine solche Kombination obligatorisch und bei der zweiten Variante wünschenswert. Die Installation der Pumpe über den Bypass bietet die Möglichkeit, die Pumpe bei Reparaturen oder Stromausfall auszuschalten, während das Heizsystem weiter arbeitet.

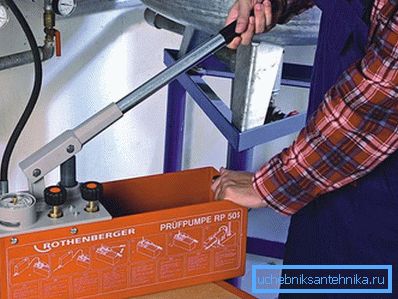

Vor dem Betrieb müssen Sie Druckprüfungen durchführen. Dies geschieht mit einer speziellen Pumpe, die den Druck im System erhöht. Wenn bei der Druckprüfung der Druck im System aufrechterhalten wird, tritt keine Leckage auf und Sie können die Heizperiode starten.

Video

Sehen Sie sich ein Video über die Installation und Installation einer Einrohrheizung in einem Privathaus an:

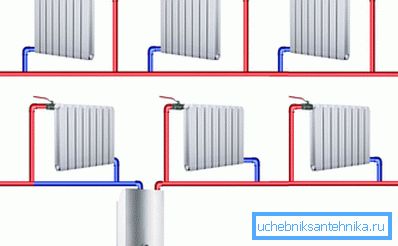

Schemata
