Einfärbung von pipelines: unterschiede, zweck, standards

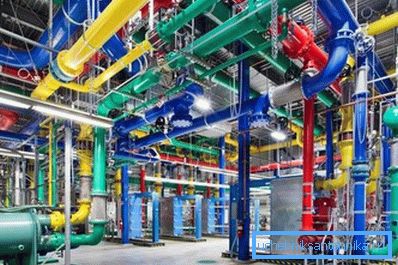

Moderne Technologien, industrielle, urbane und andere Kommunikationsmittel, ihre Netzwerke und Systeme sind so konzipiert, dass sie verschiedene Stoffe transportieren, die für Mensch und Umwelt gefährlich sind. Daher wurde auch in der Sowjetzeit ein spezielles Dokument GOST 14202 69 über die Farbe von Rohrleitungen entwickelt, das streng regelt, welche Farbmarkierungen und sonstigen Zeichen das Personal über den Inhalt der Rohrleitung informieren sollten, mit dem gearbeitet werden sollte.

Kommunikationssicherheit

Zweck

Es ist sofort festzuhalten, dass diese Anforderung keinesfalls eine Empfehlung ist, außerdem ist die Nichteinhaltung oder Nichteinhaltung der Anforderungen für SNiP gesetzlich streng strafbar.

Dies liegt nicht daran, dass jemand diese Welt mit neuen, frischen Farben bemalen wollte, sondern weil bei einem Unfall die Wartung sowie andere Kontakte und Manipulationen mit den aufgelisteten Objekten, Rettungsdiensten, EMERCOM und anderen Spezialdiensten sicher sein sollten mit welchen Stoffen müssen sie umgehen und mit welchen Maßnahmen soll die Gefahr eingedämmt und beseitigt werden?

Es sei auch daran erinnert, dass die Pipelines weit von Leitungswasser, Heizsubstraten und Abwasser entfernt sind.

Die moderne Produktion und die chemische Industrie wurde seit langem mit Substanzen wie den folgenden manipuliert:

• Brennbare und explosive Gase unterschiedlicher Herkunft;
• Brennbare und explosive Flüssigkeiten unterschiedlicher Herkunft;
• Giftige Gase und Flüssigkeiten;
• Überhitzter Dampf;
• Gesättigter Dampf;
• Substanzen mit hohem Druck;
• Nicht brennbare Gase und Flüssigkeiten;
• Säuren, einschließlich rauchig und konzentriert;
• Basen unterschiedlicher Zusammensetzung;
• Gefährliche organische Verbindungen;
• Luftvakuum;
• Jegliche Substanzen unter hohem Druck;
• Andere gefährliche oder besonders wichtige Stoffe.

Beachten Sie! Neben der unmittelbaren Gefahr durch die chemische Zusammensetzung der zu transportierenden Substanz spielen die Temperatur (sowohl hoch als auch niedrig) sowie Druck und Volumen eine wichtige Rolle.

Es versteht sich von selbst, dass eine Notfallsituation bei einem Hauptleitungsunfall und Leckagen, Feuer oder anderen gefährlichen Aktivitäten des beförderten Stoffes entsteht, und Rettungsdienste, Rettungsdienste, Evakuierungsmannschaften und andere Notfalleinsätze müssen vollständig über Art und Zusammensetzung der Gefahrenquelle informiert sein.

Die Folgen einer Katastrophe können sich nicht nur auf lokaler, lokaler, regionaler und sogar auf nationaler und globaler Ebene erstrecken. Dieser Umstand bringt das Thema auf eine völlig andere Ebene, und hier entscheidet der Familienrat nicht, ob er die Farbe mit den eigenen Händen billiger machen oder einen Maler rufen möchte.

Dies ist ein nationales Problem, das auf der Ebene der Ministerien und Abteilungen verschiedener Länder und ihrer Gewerkschaften eines der am meisten kontrollierten und verantwortlichen ist.

Beachten Sie! Der Preis von Nichteinhaltung, Ignorieren, Sabotieren oder unangemessener Erfüllung der Kennzeichnungsanforderungen ist das Leben vieler Menschen, die Integrität der Infrastruktur, die Effizienz der Industrie- und Lebenserhaltungsunternehmen von Städten, Krankenhäusern und anderen wichtigen Objekten ist eine Frage der Erhaltung und des Schutzes natürlicher Objekte, einschließlich einzigartiger Objekte.

Stoffgruppen und entsprechende Farben

Nach GOST 14202 69 wurde beschlossen, alle transportierten Substanzen in zehn erweiterte Gruppen aufzuteilen, die durch die eine oder andere gemeinsame Eigenschaft verbunden sind.

Daher sind alle Substanzen in erster Näherung in folgende Gruppen unterteilt:

1. Wasser (technisch, trinkend, abfall);
2. Wasserdampf;
3. Die Luft;

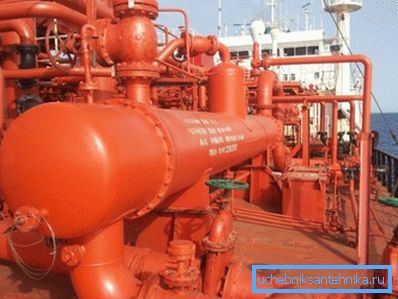

4. Brennbare Gase, einschließlich verflüssigt;
5. Nicht brennbare Gase, einschließlich verflüssigt;
6. Verschiedene Säuren, einschließlich des Rauchens;
7. Alkalis;
8. Entzündbare Flüssigkeiten;
9. Nicht brennbare Flüssigkeiten;
10. Andere Substanzen.

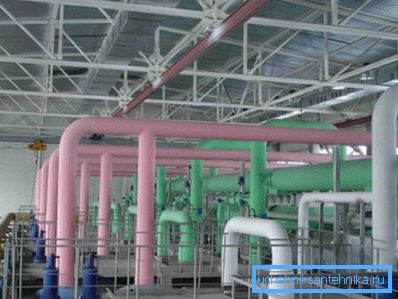

Bestimmte Farben entsprechen diesen erweiterten Substanzgruppen, die das Vorhandensein der einen oder anderen chemischen Substanz im Gefäß anzeigen:

Gruppennummer	Transportierte Substanz	Farbname

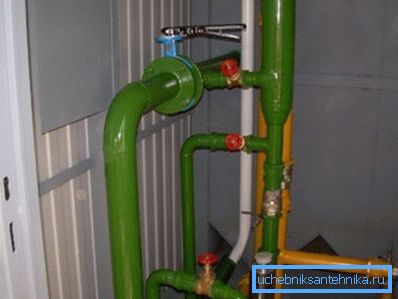

1	Wasser	grün
2	Dampf	die rote
3	Die Luft	blau

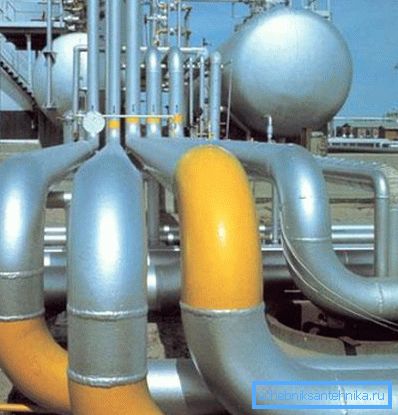

4,5	Brennbare und nicht brennbare Gase	gelb
6	Säuren	orange
7	Alkalis	lila
8,9	Brennbare und nicht brennbare Flüssigkeiten	braun
0	Andere Substanzen	grau

Beachten Sie! Zusätzlich zu den aufgeführten Farben und Objekten müssen Feuerlöschsysteme und -anlagen unabhängig von ihrem Inhalt in signalroter Farbe lackiert werden.

Lackbeschichtungsverfahren

Die Kennfarbe wird in einer durchgehenden Schicht vollflächig oder in separaten Abschnitten aufgetragen.

Die Methode zum Auftragen von Farbe wird aufgrund einer Reihe von Überlegungen ausgewählt:

• Die Position des Objekts;
• Rohrdurchmesser;
• Stammlänge;
• Die Anzahl der gemeinsam gelegenen Linien;
• Anforderungen an die Regeln der Arbeits- und Lebenssicherheit in der Industrie;
• Anforderungen an die Arbeitshygiene;
• Die Sichtbedingungen und die Transparenz der Luftumgebung in der Anlage;
• Die Lichtverhältnisse des Objekts selbst;
• Die Bequemlichkeit des Personals;
• Allgemeine architektonische Lösung oder Ensemble der Gegend.

Wenn die Konzentration von hellen Farben aus irgendeinem Grund nicht akzeptabel ist, sowie in Werkstätten mit einer großen Anzahl und Länge der Kommunikation, erfolgt die Kennzeichnung abschnittsweise.

Wenn die Anzahl der Kommunikationen gering ist und ihre Länge gering ist, ist die Farbgebung kontinuierlich, wenn sie die Arbeitsbedingungen in den Werkstätten nicht verschlechtert.

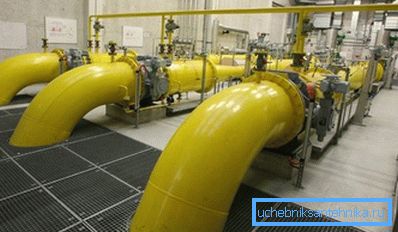

Objekte im Freien werden nur mit einer durchgehenden Schicht bedeckt, wobei der Einfluss der Sonnenstrahlung auf die Beschichtung und andere Wetterfaktoren berücksichtigt werden.

Wenn die Beschichtung in Werkstätten und Produktionsbereichen aufgebracht wird, wird in diesem Fall der Rest der Rohroberfläche normalerweise in der Farbe der Raumwände gestrichen. Gleichzeitig ist die Verwendung anderer Markierungsfarben zum Füllen der Lücken strengstens verboten.

Beachten Sie! Bei der Verlegung von Autobahnen in nicht durchgehenden Kanälen oder kanalfrei erfolgt die Markierung in den Bereichen von Inspektionskammern und Bohrlöchern.

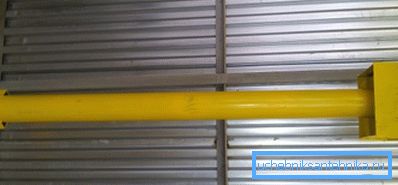

Eine weitere wichtige Regel ist, dass Kennzeichnungen nach lokalen Merkmalen (Wetter, Klima, Sonnenaktivität, Sichtbarkeit) angewendet werden. Gleichzeitig befinden sie sich an den wichtigsten und wichtigsten Orten - Verbindungen, Filialen, an Auswahl- und Instrumentierungsorten, an den Durchgangspunkten der Hauptrouten durch Wände und andere Hindernisse, Böden, Trennwände sowie an den Ein- und Ausgängen von Produktionsanlagen.

Beachten Sie! Die Anwendungshäufigkeit innerhalb von Objekten und auf dem Territorium von Außenanlagen beträgt mindestens 10 Meter, bei offenen Fernleitungen und Rohrleitungen - je nach Geländebedingungen zwischen 30 und 60 Metern.

Die Breite der Abschnitte hängt direkt vom Durchmesser der Rohrleitung ab. Für Objekte mit einem Durchmesser von bis zu 300 mm - nicht weniger als 1200 mm (vier Durchmesser), für Objekte mit einem Durchmesser von mehr als 300 mm - nicht weniger als 600 mm (zwei Durchmesser).

Wenn die Abmessungen der Autobahnen wirklich groß sind - ist es möglich, den Boden zumindest aufzubringen? Rohrumfang in Bezug auf die Isolierung.

Beachten Sie! Die aufgeführten Anwendungsregeln und -maße müssen unbedingt den Durchmessern von Trunk-Rohren und Rohrleitungen entsprechen.

Gefährliche Gegenstände

Hier hinterlässt GOST nur drei Grundfarben:

1. rot - explosiv und entzündlich, entzündbar;
2. grün - neutral;
3. Gelb - Toxizität, Toxizität, tiefes Vakuum, Erstickung, Radioaktivität, Verätzungsgefahr oder nur gefährlich hoher Druck.

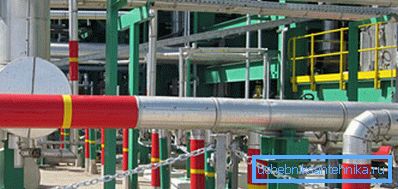

Bei Rohren, die Substanzen mit mehreren Gefahrenfaktoren enthalten, können mehrere Ringe angebracht werden, dh es können gleichzeitig ein roter und ein gelber Ring sein.

Beachten Sie! Rohrleitungen mit Hochvakuum, außer zum Anstreichen von Rohren und Ringen, müssen mit "Vakuum" gekennzeichnet sein.

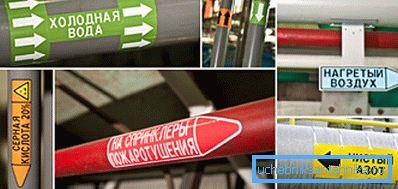

Auf den Ringen selbst ist außerdem der kurze chemische Name der Substanz angegeben, der die Bewegungsrichtung angibt. In Situationen von normalen und Notfallsituationen ist dies äußerst wichtig und beeinflusst eine Vielzahl von Faktoren, die das Leben von Menschen beeinflussen können.

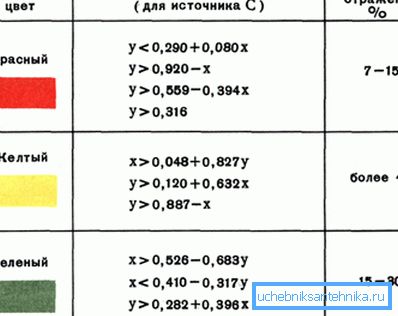

Für besonders gefährliche Gegenstände werden unter anderem Warnzeichen verschiedener Inhalte verwendet, deren Farbe, Form und Inhalt ebenfalls streng geregelt und installiert sind. Die Platte muss eine dreieckige Form, einen gelben Hintergrund und schwarze Grafiken haben.

Solche Anzeichen oder Anzeichen kennzeichnen normalerweise die folgenden Substanzen:

• Starke Gifte;
• Explosive Verbindungen;
• Radioaktive Substanzen;
• Andere besonders gefährliche Verbindungen und deren Mischungen, besonders schädlich beim Versprühen.

Wenn die Angabe keine Besonderheiten enthält, wird einfach ein Ausrufezeichen auf dem gelben Hintergrund hinterlassen.

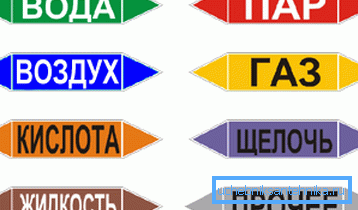

Verwenden Sie auch Kennzeichnungsschilder, die ihre Farbe nicht ändern, wenn ein Stoff ausläuft. Sie enthalten in der Regel einen Hinweis auf die Art des Stoffes und geben die Bewegungsrichtung des Mediums an einem der scharfen Enden an, manchmal mit zweischneidigen Schildern.

Fazit

Um den normalen Betrieb und die Beseitigung von Unfällen in modernen Industrie- und Kofferraumanlagen sicherzustellen, ist die Übertragung von Substanzen durch Rohrleitungen erforderlich. Aus Sicherheitsgründen sind sie gemäß GOST und SNiP gekennzeichnet, was im Video dieses Artikels deutlich gezeigt wird.
