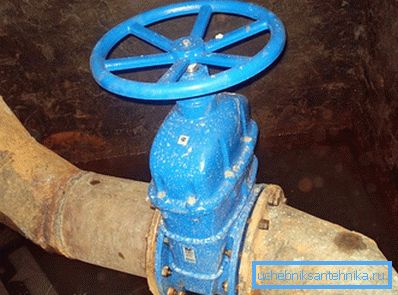

Einbau von ventilen in rohrleitungen

Absperrventile sind die Knoten der Rohrleitung, die den Fluss der Flüssigkeit regulieren. In der Regel werden Ventile aus verschiedenen Werkstoffen hergestellt, wie Gusseisen, Stahl, NE-Metall und anderen Legierungen. Dank ihrer praktischen Anwendbarkeit haben sie in verschiedenen Bereichen breite Anwendung gefunden, darunter Ölpipelines, Gas und Dampf und natürlich die Wasserkommunikation. Jeder Ventiltyp hat seine eigenen Installationsmerkmale.

Tipps

Für den Einbau von Ventilen gelten grundlegende Anforderungen, deren Nichteinhaltung katastrophale Folgen haben kann:

1. Wenn die Ventile zum Zeitpunkt der Installation eingelagert waren, müssen sie von eventuellen Verunreinigungen gereinigt werden. Die Reinigung erfolgt mit Bürsten, Wasser oder Dampf.
2. Wenn ein Ventil installiert ist, kann es nicht für die Spindel übertragen werden. Dies kann das Gerät beschädigen.
3. An Stellen von Rohrleitungen, an denen die Temperatur ständig abfällt, und an Kurven, ist der Einbau von Absperrventilen strengstens untersagt. Andernfalls führt dies zu einer frühzeitigen Druckentlastung der Ventile und der Rohrleitung. Die Montage erfolgt auf geraden Rohrabschnitten.
4. Das Schweißen von Rohren sollte nur bei geöffnetem Ventil erfolgen.
5. Wenden Sie beim Anziehen von Bolzen oder anderen Befestigungselementen keinen großen Kraftaufwand an. Wenn Sie es übertreiben, können Mikrorisse auftreten: Die Lebensdauer wird erheblich verringert. Dies gilt auch für Ventile mit Gummidichtungen. Starkes Kneifen darf nicht erlaubt sein.
6. Stellen Sie beim Einbau von Flanschventilen sicher, dass sich die Flansche in gutem Zustand befinden und dass keine möglichen Defekte auftreten.
7. Wenn das eingebaute Absperrventil ein großes Gewicht hat, sollte es dafür abgestützt werden, beispielsweise eine Betonplattform einschütten. Dies verhindert die Zerstörung von Befestigungselementen und Dichtungen an der Verbindung.
8. Unmittelbar vor dem Einbau der Karte in Pfeilrichtung. Sie geben die korrekte Richtung der transportierten Flüssigkeit an. Die Armaturen sollten in der angegebenen Richtung installiert werden.

Tipp! Beim Einbau sollte auf das Ventil geachtet werden. Sie können sie nicht fallen lassen. Wenn es von außen beschädigt wird, geht seine Festigkeit verloren, wodurch bald Korrosion auftreten kann.

Dies sind vielleicht die wichtigsten Wünsche und Empfehlungen, die Sie beim Einbau von Armaturen und Armaturen beachten sollten. Aufgrund ihrer großen Vielfalt erfordert jede Spezies einen individuellen Ansatz. Daher prüfen wir, wie Ventile für verschiedene Arten von Rohrleitungen installiert werden.

Arten von ventilen

Unter einer Vielzahl von Beschlägen betrachten wir die gebräuchlichsten seiner Arten:

• Rückschlagventil,
• Drosselklappe,
• Kugelhahn.

Tipp! Der Einbau von Ventilen in Rohrleitungen sollte ohne Druck in der Anlage und nicht angeschlossenen elektrischen Geräten erfolgen.

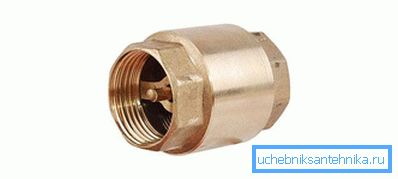

Ventil überprüfen

Die Installation eines Rückschlagventils ist in Fällen erforderlich, in denen eine Pumpstation verwendet wird. Die Installation erfolgt unmittelbar nach der Station oder nach der Ratsche am Saugrohr. Um ein Rückschlagventil zu installieren, müssen Sie ein spezielles Sgon verwenden. In diesem Fall muss das Sgon auf beiden Seiten des Rückschlagventils installiert werden. Beim Einbau ist es außerdem wichtig, dem Pfeil zu folgen, der mit dem Wasserstrom in dieselbe Richtung gehen muss. Der Durchmesser des Ventils muss vollständig mit dem Rohrdurchmesser übereinstimmen. Es wird nicht empfohlen, Adapter mit einem kleineren bis größeren Durchmesser zu verwenden und umgekehrt.

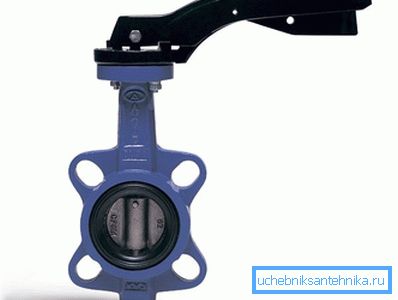

Absperrklappe

Hier wird die Flanschverbindung hergestellt. In diesem Fall sollten die Flansche parallel zueinander sein. Vergewissern Sie sich vor der Installation, dass die Flansche keine Späne, Senken, Grate oder andere Schäden aufweisen, die die Dichtheit beeinträchtigen könnten. Die Drehscheibe muss bereits vor dem Einbau leicht geöffnet werden, jedoch nicht vollständig. Sie sollte nicht über den Körper der Absperrklappe hinausragen. Nach Gebrauch können die Stehbolzen oder Bolzen leicht gegriffen werden. Ferner ist die Scheibe des Klappenventils vollständig geöffnet, wonach die Befestigungselemente gleichmäßig angezogen werden. Wenn der Installationsvorgang korrekt ist, sollte sich der Verschluss leicht öffnen und schließen lassen.

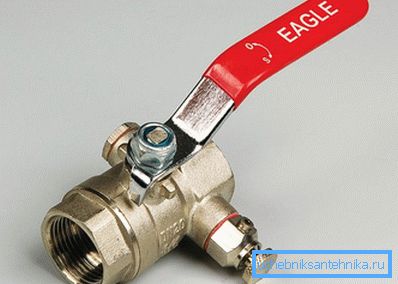

Kugelhahn

Diese Art von Ventilen ist in jedem Haushalt zu finden. Zum Einbau genügt ein verstellbarer Schraubenschlüssel oder ein Paar Johannisbrotbaum. Es wird nicht empfohlen, einen Gasschlüssel zu verwenden, da die Gefahr besteht, dass die Oberfläche des Wasserhahns beschädigt wird. In der Regel hat der Kugelhahn beidseitig Außen- und Innengewinde. Auf jeden Fall sollte es aufgewickeltes Kabel oder Rauchband sein. Die Verbindungsstellen der Anschlussventile müssen abgedichtet werden. Es ist wichtig, es nicht zu übertreiben und nicht viel Band oder Kabel zu wickeln. Alles sollte in Maßen sein.

Daher haben wir die wichtigsten Empfehlungen und Tipps zum Einbau von Ventilen in Rohrleitungen überprüft. Es ist äußerst wichtig, alle technischen Vorschriften sowie technologischen Prozesse einzuhalten. Andernfalls kann es zu einer schlechten Installation kommen. Am schlimmsten ist, dass Sie bei unachtsamer Bedienung die Ventile verderben können.
