Einbau eines keramischen kamins

An die Rauchgasabzugskanäle werden hohe Anforderungen an Temperaturstabilität und Haltbarkeit gestellt. Keramische Strukturen sind zu einer würdigen Alternative zu Ziegelschornsteinen geworden. Feuerfeste Keramikrohre werden für Heizkessel mit beliebigen Brennstoffen verwendet. Die hohen Baukosten verbinden sich mit einer langen Lebensdauer und Beständigkeit gegenüber aggressiver Umgebung. Bei der Installation eines keramischen Kamins müssen die Sicherheitsvorschriften und technologischen Normen eingehalten werden. Diese Bedingungen ermöglichen die Vermeidung von Bränden und gewährleisten eine qualitativ hochwertige Einleitung von Verbrennungsprodukten.

Gerät

Schema des gesamten Systems
Keramikschornstein

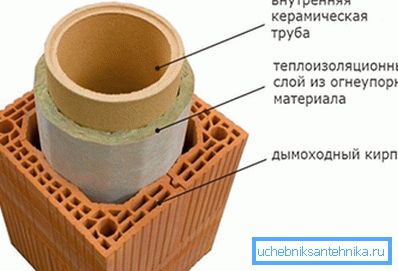

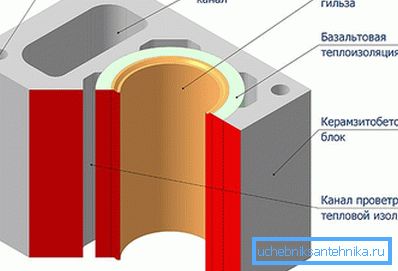

Das Universal-Kaminsystem ist eine Sandwich-Konstruktion, die aus einem inneren Keramikrohr und einem Außenteil aus leichten keramischen Kaminziegeln oder Betonblöcken besteht.

Zwischen den Lagen ist eine feuerfeste Isolierung wie z. B. Basaltwolle gelegt. Schamottenton, ein Rohstoff für die Herstellung hitzebeständiger Keramiken, bietet die Möglichkeit, einen Kamin für Kessel mit einer hohen Abgastemperatur zu installieren. Dieses Material weist Feuchtigkeit ab und ist unempfindlich gegen die Auswirkungen von Verbrennungsprodukten.

Die Gestaltung des Rauchkanals bietet eine ausreichende Isolierung, so dass keine Kondensation an den Wänden auftritt. Die austretenden Gase speichern die Wärme in der Bohrung des Rohrs, nur hier werden sie zur Bildung von Feuchtigkeit gekühlt. Eine kleine Fläche, die der Kondensation ausgesetzt ist, hat keinen signifikanten Einfluss auf den Keramikschornstein. Das Design ist für die Installation innerhalb und außerhalb des Hauses vorgesehen.

Verdienste

Keramikrohre

Die Verwendung von natürlichem feuerfestem Material innerhalb der Struktur, der Dämmung und der Betonblöcke außerhalb bietet eine Reihe von Vorteilen gegenüber Ziegel- und Metallschornsteinen:

  1. Verbesserung des Luftzuges durch glatte Wände eines keramischen Rohrs ohne Ziegelrauheit.
  2. Der Kamin aus Schamottenton ist dem Metall in der Korrosionsbeständigkeit überlegen. Aufgrund der Sandwichkonstruktion kühlt sich der Kanal langsam ab und Kondensat tritt nicht auf. Verbrennungsprodukte setzen sich nicht an den glatten Tonwänden des Rohrs ab, daher bilden sich keine aggressiven Lösungen, die das Material zerstören.
  3. Das Fehlen von Ruß gewährleistet die Sicherheit der Verwendung - der Rauchkanal nimmt im Durchmesser nicht ab und löst keine Entzündung von Ablagerungen aus.
  4. Universalität - der Keramikkamin eignet sich für Gaskessel, Fest- und Flüssigbrennstoffeinheiten, Kamine. Entwürfe sind für den Einsatz mit einem hohen Heizgrad und speziellen Rohren für Niedertemperaturkessel vorgesehen.
  5. Eine gute Wärmedämmung sorgt für schnelles Aufheizen und geringen Wärmeverlust. Diese Faktoren erhöhen die Effizienz des Heizsystems.
  6. Das Sandwichrohr entspricht der Brandschutzanforderung, sein Außenrahmen aus Betonblöcken heizt sich nicht auf und gefährdet Holzböden beim Durchgang durch Wohnböden und Dächer.
  7. Lange Lebensdauer, bis zu 30 Jahre Garantie.
  8. Eine einfache Installation eines modularen Schornsteinsystems ist verfügbar, um es selbst zu erledigen.

Bei der Auswahl eines Keramikrohrs werden die Nachteile berücksichtigt: Die Installation sollte senkrecht und ohne Umdrehungen durchgeführt werden. Die Kosten eines solchen Schornsteins sind höher als die eines Ziegelstein- oder Metallrohrs. Das Gesamtgewicht der Konstruktion verursacht eine zusätzliche Belastung des Fundaments.

Auswahlregeln

Montagesatz

Das keramische Kaminrohr besteht aus separaten Blöcken, die fest zusammenpassen, so dass kein Rauch austritt. Ihre Höhe wird gemäß den geltenden Vorschriften im Voraus berechnet. Die übermäßige Länge des Schornsteins verbessert den Luftzug nicht, sondern erzeugt nur komplexe aerodynamische Turbulenzen, die nicht zum effizienten Betrieb der Abgasanlage beitragen. Pipe rekrutiert nach den Regeln:

  • Höhe über dem Flachdach 50 cm;
  • Das Rohr, das 1,5 m vom First entfernt ist, sollte 50 cm über ihm liegen.
  • in einem Abstand von 3 m darf der Schornsteinrand nicht unterhalb der Firstlinie liegen;
  • Das Rohr muss mehr als 3 m vom First entfernt sein und eine Achse um 10 Grad von der Horizontlinie aus erreichen.
  • der Durchmesser des inneren Keramikkanals darf nicht kleiner als der des Rauchabzugsrohrs sein;
  • Die Höhe des Rohres von der Rostlinie bis zum Außenrand beträgt mindestens 5 m.

Ein keramischer Kamin kann verwendet werden, um Gase von mehreren Geräten abzuleiten. In jeder Konfiguration dient das Bodenmodul zum Sammeln von Kondensat. Die Elemente des Schornsteins werden ausgewählt und konzentrieren sich auf die Art des Heizgerätes: Kamin, Boiler oder Ofen. Die Größe des Rohrdurchmessers wird durch die Art des Brennstoffs und die Leistung des Kessels beeinflusst. Um die erforderliche Länge des Keramikkamins zu berechnen, benötigen Sie die Höhe der Decke und des Daches.

Kamininstallation

Montagearbeit

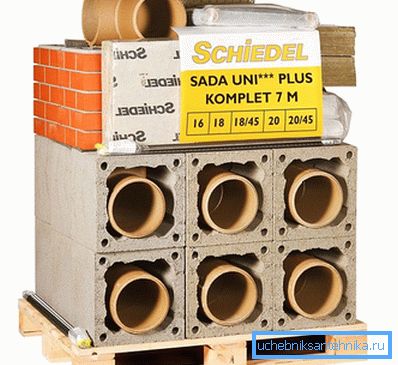

Hersteller produzieren ein komplett montagefertiges Design, das Folgendes beinhaltet:

  • Keramikblöcke, einschließlich T-Stücke zum Reinigen und Anschließen an das Heizgerät;
  • Kondensatbehälter;
  • Rahmen aus Blöcken mit Löchern zur Verstärkung;
  • Mineralische Isolierung.

Die Oberseite des Schornsteins ist durch einen speziellen Kegel vor Niederschlag geschützt. Im unteren Teil der Struktur ist ein Gitter für die Luftströmung installiert. Bei der Auswahl der Installationsreihenfolge der Module und der Rohrgröße ist zu berücksichtigen, dass die Verbindungen einzelner Abschnitte nicht auf die Überlappungsgänge fallen dürfen.

Das beträchtliche Gewicht des Schornsteins erfordert die Einrichtung eines separaten Fundaments. Seine Abmessungen übersteigen den Durchmesser des Kamins jeweils um 10 cm. Der Betonsockel muss flach sein, seine horizontale Lage wird durch die Ebene geprüft. Um eine flache Ebene zu gewährleisten, können Sie keramische Granitfliesen verlegen. Die Basis der Pfeife, insbesondere die Länge von 7–8 m, sollte streng auf der Ebene festgelegt werden. Als nächstes wird die Abdichtung aus dem Rollenmaterial durchgeführt, das in zwei Schichten gefaltet ist. Der erste Betonstein wird auf das Fundament gelegt, darunter wird Zementmörtel verwendet.

Verwendung von Dichtungsmittel beim Schornsteinfügen

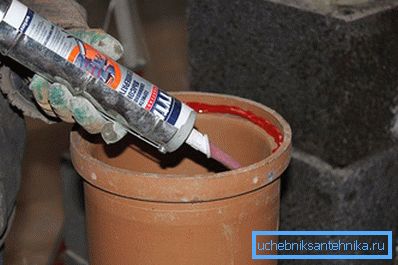

Ein spezielles Dichtungsmittel wird zum Verbinden von Abschnitten des Keramikrohrs verwendet. Es wird unabhängig von der im Kit enthaltenen Trockenmischung und Wasser hergestellt, das Verhältnis von 7: 1 wird beibehalten. Das Mischen erfolgt in einem warmen Raum bei +20 Grad. Die Zusammensetzung muss innerhalb von 1 bis 1,5 Stunden verwendet werden, bis sie aushärtet.

Tipp! Die gefrorene Lösung kann nicht mit Wasser verdünnt werden.

Im ersten Block ist ein Behälter für die Kondensatableitung installiert, an dem ein Rohrabschnitt mit einem Reinigungsloch mit Dichtmittel angebracht ist. Dieses Modul ist mit Basaltwolle umwickelt. Jedes nachfolgende Modul wird in das vorherige Modul eingefügt und mit einer hergestellten Lösung versiegelt. Überschüssige Zusammensetzung, die auf die Rohroberfläche ragt, wird mit einem feuchten Schwamm abgewischt. Außerhalb eines Keramikrohrs ist ein Rahmen aus Betonsteinen verbunden, der mit einem Zementsandmörtel verbunden ist. Bei Bedarf werden Löcher für individuelle T-Stückgrößen geschnitten. Der gerade Teil besteht aus Blöcken ohne Löcher.

Das dritte Modul ist ein T-Stück zum Anschließen des Heizgeräts. Es ist mit einem speziellen Fronteinsatz abgedeckt. Nach dem geraden Abschnitt wird eine Klappe installiert.

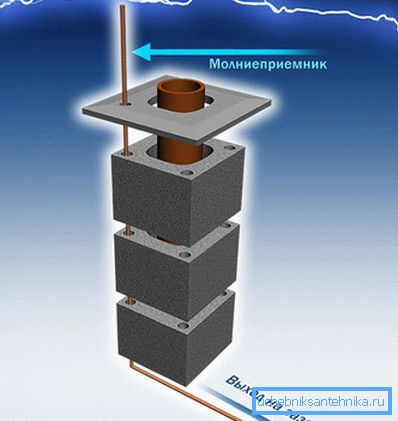

Der Kamin kann als Blitzableiter verwendet werden.

Tipp! Durch die Betonabschnitte des Keramikkamins kann Blitzableiter gebracht werden.

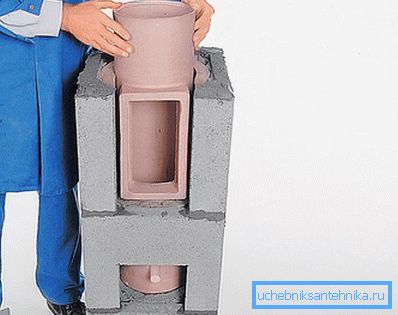

Beim Installieren von Blöcken ist es wichtig, die horizontale und vertikale Ebene zu beachten. Um der Struktur Stabilität und Steifigkeit zu verleihen, ist sie mit Eisenstangen verstärkt. Löcher in den Ecken der Blöcke wurden unter der Metallbewehrung vorbereitet, es wurden Abschnitte von 1,5 m hineingeschoben und mit Zementmörtel gefüllt.

Nachdem der Kamin installiert wurde, wird das T-Stück für die Überwachung durch eine Tür geschlossen und ein Lüftungsgitter in der unteren Einheit installiert. Die Luft dringt durch den Kanal und senkt die Temperatur. Der Keramikschornstein wird ohne Betonrahmen installiert. In diesem Fall wird das Rohr jedoch jeden Meter mit Schellen befestigt. In einem unbeheizten Dachboden ist es mit einer Schicht Basaltwolle isoliert.

Passagen durch den Boden und das Dachgeschoss sind durch eine Box geschützt und mit Basaltwolle isoliert. Besonderes Augenmerk wird auf die Sicherheit des Einbaus eines Keramikkamins in einem Holzhaus gelegt. Die Position ist 25 cm von der Holzwand entfernt.

Abschluss der Installation eines Keramikkamins

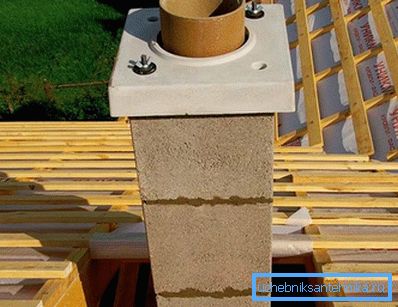

Der letzte Teil des Schornsteins, der sich auf dem Dach befindet, endet mit der Montage einer Abdeckplatte aus Beton und eines Schutzkegels aus Metall. Der Außenbereich des Schornsteins ist aus Fliesen oder anderem Material nach dem Geschmack der Hausbesitzer hergestellt.
