Edelstahlrohre - harmonie von kraft und schönheit

Die Beliebtheit von Edelstahlrohren ist zu Recht verdient. Die Einsatzgebiete dieser Produkte sind so vielfältig, dass die geeigneten Parameter ausgewählt werden müssen. GOST bei Edelstahlrohren kann in dieser Hinsicht die richtige Anleitung sein.

Verschleißfestigkeit, fantastische Widerstandsfähigkeit gegen widrige Umgebungsbedingungen und aggressive Substanzen sowie Widerstandsfähigkeit gegen mechanische Belastungen machen solche Rohre nahezu einzigartig.

Jede Pfeife hat ihren eigenen Platz

Korrosionsbeständige Rohre werden für interne und externe Rohrleitungen, für die Errichtung von monumentalen und leichten Konstruktionen bei der Planung von Designprojekten verwendet. Entsprechend den zukünftigen Belastungen, die die Struktur annehmen wird, wird das geeignete Arbeitsmaterial ausgewählt.

Das Edelstahlrohrsortiment enthält grundlegende Informationen zu allen Arten von Walzprodukten (Profilrohr mit rundem Querschnitt). Bei gewalzten Profilen sind die Querschnittsansichten vielfältig, sie können facettenreich, quadratisch, rechteckig, segmentiert usw. sein.

Die Form des Abschnitts und die Arbeitsweise hängen von der Art der vorgesehenen Lasten ab. Wenn die Rohrleitungen, die Flüssigkeiten transportieren, einen üblichen kreisförmigen Querschnitt haben, ist die beste Option für die tragenden Elemente des Gerüsts ein quadratischer oder rechteckiger Querschnitt.

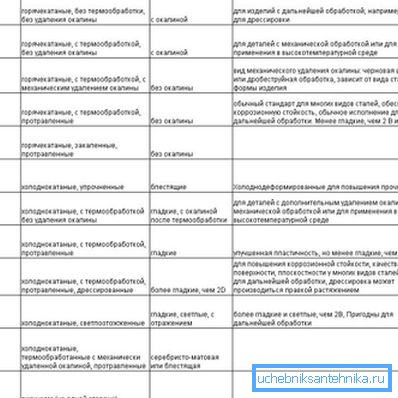

Oberflächentypen

Oberflächen aus Edelstahl t unterscheiden sich im Aussehen durch die Ausrüstung mit Schleifmitteln oder während einer elektrochemischen Reaktion. Die Ausgabe ist glatt oder rau, matt oder spiegelnd, was entweder ein versteckter Teil der Stützstruktur oder ein Drehkreuz ist.

Arten von Rohren gerollt

Der technologische Prozess der Herstellung nahtloser Rohre beinhaltet zwei Möglichkeiten.

1. Heißer Verleih - beinhaltet 2 grundlegende Vorgänge: Erwärmen eines runden Barrens auf Plastizität und Verarbeitung auf einer Durchstechmühle. Die resultierende hohle Hülse wird gekräuselt, gedehnt, gerollt. Fertigerzeugnisse werden entsprechend der Wandstärke gemäß GOST 9940 81 in Bruchstücke von 300 mm der minimalen Mehrfachlänge bis 1,5–10 m der nicht gemessenen Länge geschnitten.

1. Kalte und warme Miete durchgeführt von einer ähnlichen Technologie. Erst nach dem Flashen wird das Produkt mit Wasser gekühlt. Die Mindestlänge ist auf 300 mm begrenzt, das Maximum - 12,5 m, die Abmessung kann je nach Wandstärke nach GOST 9941 81 geklärt werden

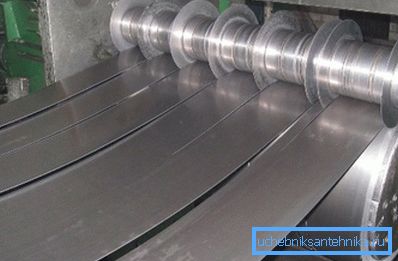

Für die Herstellung von Pipelines wurden Blechrohlinge verwendet. Sie werden im Umformwerk geschnitten und gewalzt, wobei die Form des Profils von rund auf quadratisch / rechteckig geändert wird. Parallel dazu erfolgt das Schweißnahtschweißen.

Spezifikationen - Edelstahlrohre für Visitenkarten

Im Allgemeinen sind GOST 9941 81 und 9940 81 solidarisch, was die Hauptanforderungen an das Sortiment einer runden Pipeline in Frage stellt.

Nach GOST 9941 81 sind folgende Anforderungen an kalt- und warmgewalzte Produkte zu beachten:

• maximale Abweichungen im Außendurchmesser - von 0,3 mm bis 1%;
• Wandstärkenabweichung - von 0,05 mm bis 10%;
• Rohrkrümmung auf dem 1-Meter-Abschnitt - 1–2 mm;

• Die Verwendung von Stahlsorten und die Qualität des Fertigprodukts hängen davon ab.

Laut GOST 9940 81 nahtlos warmgewalzt. Der Außendurchmesser einer solchen Rohrleitung variiert im Bereich von 57 - 325 mm.

Die Toleranzen variieren je nach Dicke des Metalls. Bei einer Wandstärke von 8–20 mm beträgt die maximale Abweichung beispielsweise ± 15%.

Die Qualität der Schweißnaht und der Fehler werden gemäß GOST 11068-81 ausgeführt. Die wichtigsten technischen Anforderungen für die Walzprodukte werden von GOST 8639-82 bestimmt - Abweichung vom rechten Winkel (± 1,5 °), Krümmung (bis zu 2 mm pro 1 m), Verdrehung.

Beachten Sie! Wenn Sie das theoretische Gewicht der Rohrleitung kennen müssen, es aber keinen GOST gibt, können Sie eine einfache Formel verwenden: Gewicht 1 p / m = D * t * 0,025 kg, wobei D der Außendurchmesser (mm) und t die Wandstärke (mm) ist.

Befestigungsarten und -methoden für Edelstahlrohre

Mit der Produktpalette aus korrosionsbeständigem Stahl können Sie Strukturen für verschiedene Nutzungszwecke erstellen. Die Installation von Edelstahlrohren mit rundem Querschnitt ist ideal für Systeme, die Flüssigkeiten und Gase transportieren, ohne mit ihnen zu reagieren.

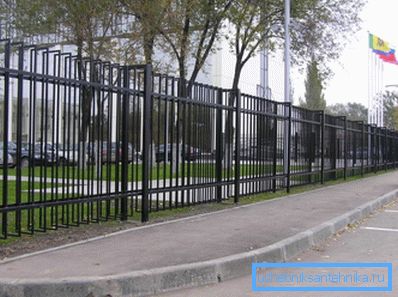

Im Gegensatz dazu sind Profilrohre in architektonischen Konstruktionen, wie Stützen, Zäunen usw. am relevantesten. Versteifungen ermöglichen die Aufnahme von Torsions-, mechanischen und Vibrationsbelastungen.

Installation von Rundrohren

Rohrleitungssysteme für Edelstahlprodukte sind in der Lebensmittel-, Chemie- und Medizinindustrie gefragt. Eine stabile Oberfläche verändert den Geschmack von Lebensmitteln nicht und wird durch den Kontakt mit giftigen Flüssigkeiten nicht zerstört. Die Installation von Edelstahlrohrleitungen hängt von den Betriebsbedingungen ab.

Permanente Verbindungen

Die Anleitung für diese Art des Andockens von Pipelines sieht einfach aus - Sie müssen nur die Rohre anschließen und sie schweißen / löten / kleben.

Ich unterscheide diese Arten von permanenten Verbindungen:

• Schweißen (Stumpf und an der Muffe) erfolgt durch Argon-Lichtbogenschweißen, die Nähte werden mit Säure oder Schleifmitteln gereinigt;
• Löten (hart und weich);
• Verklebung (anaerobe Klebstoffe auf Cyanacrylatbasis).

Split-Anschlüsse

Die einfachste Art, diese Verbindung herzustellen, kann leicht von Hand hergestellt werden:

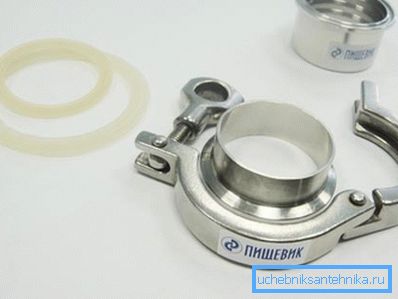

• Spannzange;
• gefädelt;
• Kopplung;
• Crimpen;
• verschlucken

Dioptrien - ein Blick in die Essenz

In der Lebensmittelindustrie ist es üblich, Pipelines mit Dioptrien (Glasfenstern) auszustatten - Vorrichtungen, mit denen beobachtet werden kann, was in der Pipeline selbst geschieht. Diese Geräte benötigen meistens Milch- und Süßwarenunternehmen.

Der Diopter aus Edelstahlrohr wird durch zwei Modelle dargestellt - Rohr und Mutter (doppeltes Bullauge), von denen jedes seine eigenen Vorteile hat.

1. Bei Rohrblickwinkel von 360 °, schnell lösbares Clamp-Anschluss-Schauglas.

1. Der Schlüssel hat eine Hintergrundbeleuchtung des Innenraums, das Glas widersteht einem Temperaturabfall von 230 ° C auf 20 ° C für eine Minute. Verbindungsmethode Schweißen.

Strukturen aus Profilpipelines

Die Installation von Edelstahlrohren mit rechteckigen und quadratischen Profilen wird für die Montage verschiedener Arten von Metallkonstruktionen verwendet - Supermarktgerüst, Fundamentgerüst und Stützen. Der bestimmende Faktor ist hier die Dicke der Profilwände.

Eine leichtere Rohrleitung eignet sich am besten für Schuppen, Geländer, Werbetafeln, Möbelrahmen und dekorative Elemente. Die Verbindungsmethoden reichen auch vom Schweißen und Kleben bis hin zu Formstücken.

Am ende

Gegen den aggressiven chemischen Angriff, die mechanische Festigkeit und das präsentable Erscheinungsbild stehen die drei Wale, die die Beliebtheit von Edelstahlwalzgut unterstützen. Die Hauptleitung oder die Leitung in der Wohnung, die tragende Struktur oder ein Möbelstück - der Preis tritt in den Hintergrund, wenn es um Haltbarkeit und Sicherheit geht.

Das Video in diesem Artikel beschreibt den Herstellungsprozess von Edelstahlrohren.
