Durchmesser von pvc-rohren - vorhandene typen und

Der Anwendungsbereich von Polyvinylchlorid (PVC) -Rohren ist recht umfangreich. Außerdem können ihre Durchmesser je nach Zielort sehr unterschiedlich sein. Als nächstes betrachten wir die gängigsten Größen und für welche Zwecke sie verwendet werden.

Allgemeine Informationen

Die fraglichen Produkte sind recht beliebte Materialien für die Verlegung von Industrie- und Haushaltskommunikation.

Dies liegt an seinen Vorteilen wie:

• Haltbarkeit;
• Zuverlässigkeit;
• Korrosionsbeständigkeit;
• Die Fähigkeit, die Pipeline aufgrund der hohen Festigkeit in großen Tiefen unter dem Boden zu verlegen;
• Geringes Gewicht des Produkts, das die Transportkosten senkt und den Installationsvorgang vereinfacht;
• Einfache Installation, da für dieses Verfahren keine spezielle Ausrüstung erforderlich ist. Infolgedessen kann die Montage der inländischen Rohrleitung von Hand erfolgen.
• Beständigkeit gegen hohe Temperaturen - das Material beginnt bei einer Temperatur von 180-220 Grad Celsius zu schmelzen, bei Polyethylen- und Polypropylen-Analoga ist diese Zahl viel niedriger;
• Der niedrige Preis des Materials - Produkte sind 30 Prozent günstiger als Polyethylenanaloga.
• Die Wärmeleitfähigkeit liegt nahe an der von wärmeisolierenden Materialien.
• Umweltfreundlich, dank dessen die Produkte für die Installation von Trinkwasserleitungen verwendet werden;
• Hervorragender Durchsatz aufgrund guter hydraulischer Eigenschaften;
• Druckbeständigkeit bis 16 bar.

Beachten Sie! Im Gegensatz zu Polyethylenanaloga ist das fragliche Material anfällig für Stoßbelastungen. Mit abnehmender Umgebungstemperatur steigt außerdem seine Zerbrechlichkeit.

Es sei darauf hingewiesen, dass es derzeit zwei Arten von PVC-Rohrprodukten gibt:

1. Aus gewöhnlichem Polyvinylchlorid (PVC);
2. Aus weichmacherfreiem PVC PVC (PVC-U).

In der Produktion wird meistens PVC-U-Material verwendet, da es sich durch bessere technische Eigenschaften auszeichnet, sodass Produkte für Druckrohrleitungen verwendet werden können.

Durchmesser und Anwendungen

Durchmesser Klassifizierung

Abhängig von der Größe ist die Einstufung der betreffenden Produkte wie folgt:

Für Außenanlagen

Wie oben erwähnt, werden PVC-Rohre mit großem Durchmesser für die Installation von Abwasserkanälen im Freien verwendet.

Die häufigsten unter ihnen sind die folgenden:

• Mit einem Durchmesser von 160 mm - mit Hilfe dieser Produkte werden in der Regel drucklose Abwassersysteme für landwirtschaftliche, industrielle und Haushaltsgegenstände ausgeführt. Länge kann unterschiedlich sein:

• 1m;
• 2m;
• 3m

Die zulässige Tiefe des Lesezeichens hängt von der Wandstärke (Steifigkeitsklasse) ab. Zum Beispiel darf das SN4-Rohr bis zu 8 m unter dem Boden verlegt werden, SN 2 nur bei 4 m.

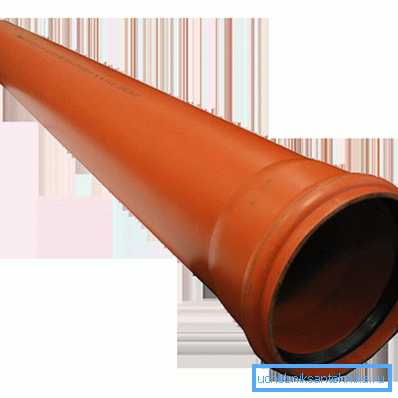

• Das PVC-Rohr von 200 mm ist auf die Installation von Kanalflusssystemen für Industriegebäude und große Wohngebäude ausgerichtet. Mit anderen Worten, es wird angewendet, wenn eine große Abfallmenge angenommen wird. Darüber hinaus eignet sich dieser Durchmesser für die Verlegung von Regenwasserabflusssystemen, die ein Überfluten von Stadtplätzen und Straßen verhindern.
• In Fällen, in denen erhöhte Anforderungen an das Abwassersystem gestellt werden, ist die Verwendung von PVC-Rohren mit einem Querschnitt von 315 mm gerechtfertigt.. Ihre Wände sind dreischichtig - die Innen- und Außenschichten bestehen aus nicht-plastifiziertem Polyvinylchlorid. Gleichzeitig haben Produkte ein geringes Gewicht.

Tipp! Alle Abmessungen der oben aufgeführten Produkte sind in einer Tabelle der Durchmesser von PVC-Rohren enthalten, die in Nachschlagewerken zu finden sind.

Klassifizierung nach Zweck

Alle existierenden Typen dieser Produkte werden nach Verwendungszweck klassifiziert:

• Wasserdruck;
• Kanal frei fließend;
• Gehäuse, zum Einbau von Brunnen.

Betrachten Sie als Nächstes die Merkmale jedes Typs.

Druckkopf

Druckrohrprodukte unterscheiden sich in erster Linie durch die Installationsart.

Sie können sein:

• Flansch;
• Zum Kaltschweißen.

PVC-Rohr 16 mm hat den kleinstmöglichen Querschnitt, der maximale Wert beträgt 400 mm. Der Mindestdurchmesser eines Produkts mit einer Buchse beträgt 90 mm.

Beachten Sie! Beim Kauf von Produkten mit Steckdose ist zu beachten, dass die vom Hersteller angegebene Standardlänge die Länge der Steckdose nicht berücksichtigt.

Abgebördelte Druckrohre ähneln den Abwasserkanälen, ihre Verbindungseinheit sorgt jedoch durch den dichten Gummiring, der in einer speziellen Muffennut eingebaut ist, für eine höhere Dichtheit.

Produkte für das Kaltschweißen werden mit einem speziellen Klebstoff, einem Lösungsmittel, verbunden. Die Struktur verschweißt die verbundenen Details und bietet eine zuverlässige und dichte Verbindung.

Kanal frei fließen

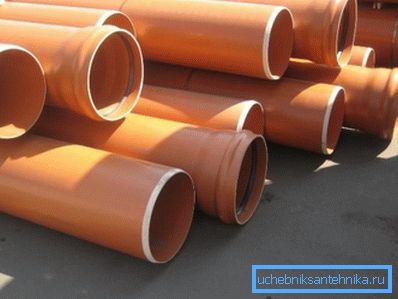

Für Abwassersysteme, die durch Schwerkraft funktionieren, werden häufig PVC-Rohre verwendet. Ihr zulässiger Druck überschreitet nicht 0,16 MPa und die maximal zulässige Temperatur beträgt 450 Grad Celsius.

Produkte für die externe Kanalisation sind rot lackiert.

Die Rohrleitung ist glockenförmig montiert, wodurch die Installationsanweisungen für das System extrem einfach sind:

• Das Teil wird in die Buchse eingeführt, die mit einem Gummiring verschlossen ist.
• Dann wird die Verbindung mit Silikondichtungsmasse versiegelt.

Beachten Sie! Für eine zuverlässige Verbindung muss die Ausrichtung der Teile sichergestellt werden. Im Falle eines Schräglaufs kommt der Dichtungsgummiring zusammen und die Verbindung wird drucklos gemacht.

Diese Produkte unterscheiden sich in der Härteklasse:

Gehäuse mit Gewinde

Diese Art von Produkten in der Vorrichtung verwendet Brunnen sowie technische Pipelines, die Chemikalien transportieren. Ein Merkmal dieser Produkte ist die gute Beständigkeit gegen die Einwirkung verschiedener aggressiver Chemikalien.

Ihre Länge beträgt 3 bis 4 Meter und der Durchmesser kann im Bereich von 80 bis 225 mm liegen. Rohre dieses Typs werden in einem Gewindemuffenmodus montiert. Dank dieser Verbindung wird es noch zuverlässiger und dichter.

Darüber hinaus erhöht sich aufgrund des Gewindes die Beständigkeit der Verbindungen gegen vertikale und horizontale Belastungen, die durch inneren oder äußeren Zugdruck entstehen können: Beispielsweise kann ein PVC-Rohr mit einem Durchmesser von 125 mm einer Belastung von 5 Tonnen und mehr standhalten. Für einen Brunnen mit einer Tiefe von 200 Metern wurde die Sicherheitsspanne somit um das siebenfache erhöht.

Fazit

Wie wir herausfanden, gibt es heute ein breites Sortiment an PVC-Rohren mit unterschiedlichen Durchmessern. Dieser Parameter hängt hauptsächlich vom Umfang des Produkts sowie von einigen anderen Parametern der Pipeline ab.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
