Durchmesser des abwasserrohrs

Bei der Installation der Sanitärvorrichtung besteht ein Problem der Verbindung mit dem Abwassersystem. Dazu müssen Sie wissen, welchen Durchmesser das Rohr aufnimmt. Darüber hinaus ist es wünschenswert, die Marktsituation zu steuern.

Vielzahl von Durchmessern

Der Durchmesser des Abwasserrohrs hängt stark vom Installationsort ab. Wenn wir nicht über Sammler sprechen, die das gesamte Abwasser von Wohn- und Industriegebäuden sammeln, beträgt der Durchmesser der Rohre im Inneren des Gebäudes meistens 50, 110 mm. Die Durchmesser der externen Rohrleitungen liegen zwischen 110 und 600 mm.

Tipp! Da der entscheidende Faktor bei der Wahl des Durchmessers der Rohrleitung die Abwassermenge ist, sollten Sie bei der Installation berücksichtigen, wie viele Installationsprodukte installiert sind und wie groß die Durchsatzleistung der Rohre des installierten Systems ist.

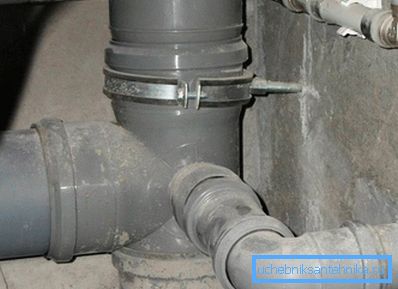

• In der Regel haben die Steigleitungen des internen Abwassersystems und die Auslässe zum externen Netzwerk ~ 110 mm. Die Abzweigungen von Sanitärgeräten, mit Ausnahme der Toilette, bestehen aus Rohren mit einem Durchmesser im Bereich von 32 bis 50 mm.
• Das externe Abwasser von Siedlungen ist in verschiedenen Durchmessern angeordnet, abhängig von der Anzahl der Verbindungspunkte entlang der Transportrichtung der zu transportierenden Abflüsse. Von der privaten Wohnung in der Regel Rohrleitung O 110 mm.
• Von Hochhäusern mit mehreren Wohnungen kann die Einleitung in das externe Abwassersystem mit einer Rohrleitung von Ø 160 mm durchgeführt werden.

Es ist bekannt, dass Rohre Innen- und Außendurchmesser haben. Bisher wurden für die Installation von Abwassersystemen Produkte aus Gusseisen oder Asbestzement verwendet. In der Fachliteratur und im Design wurden diese Rohre mit einem Innendurchmesser angegeben, der mit D н bezeichnet wird. Heutzutage werden häufig Rohre aus Polymerwerkstoffen verwendet. Für sie ist der Außendurchmesser bereits mit der Bezeichnung DN angegeben.

Bei der Konzeption und Installation muss dieses besonders beachtet werden. Beide Durchmesserwerte spielen je nach geleisteter Arbeit eine wichtige Rolle. Bei der Durchführung von Berechnungen wird berücksichtigt, wie groß der Durchmesser des Rohrs in seinem Innenteil ist, während bei direkter Montage der Außendurchmesser die erste Rolle darstellt. Von ihm stoßen sie ab, wenn es erforderlich ist, die normativen Abstände zu anderen Kommunikationen zu beachten, insbesondere wenn Pipelines unter der Erdoberfläche verlegt werden.

Da Rohre ein breites Spektrum haben, können Produkte mit den gleichen Innendurchmessern einen unterschiedlichen Außenteil haben und umgekehrt. Es geht um die Wandstärke. Rohre, die in Druckkanälen verwendet werden oder sich unter dem Einfluss großer äußerer Belastungen im Boden befinden, erhöhen die Wandstärke. Wenn der Außendurchmesser des rohrförmigen Produkts und seine Wandstärke bekannt sind, kann der Wert des Innenquerschnitts berechnet werden. Dazu müssen zwei Wandstärken von DN abgezogen werden.

Durchmesser von Abwasserrohren aus verschiedenen Materialien

• Kunststoff-Abwasserrohre finden in letzter Zeit zunehmend Anwendung. Sie verdrängen problemlos Gusseisenprodukte, die seit mehr als einem Jahrzehnt auf dem Markt sind. Solche Produkte haben komparative Vorteile, ein vielfältiges Sortiment und sind einfach zu installieren. Die Palette der Kunststoffrohre für Abwässer in Haushalten bietet die Querschnitte 32, 50 und 110 mm. Eine Vielzahl von Formteilen erleichtert das Anschließen von Produkten. Beim Verbinden von Rohren an den Muffen werden Gummidichtungen bereitgestellt, die die Bildung von Lecks verhindern. Die Verbindung der Produkte untereinander und der Fittings ist nicht nur auf die Buchsen zurückzuführen, sondern auch auf das Löten, das durch spezielle Installationen ausgeführt wird. Solche Rohre führen gut durch Abflüsse. Darüber hinaus sind sie dauerhaft und schwere Unfälle treten bei ihrer Teilnahme nicht auf. Externe Abwassernetze werden aus Rohren mit einem Durchmesser von 110 mm montiert.
• Jetzt werden PVC-Rohre weit verbreitet. Sie zeichnen sich durch hohe Verschleißfestigkeit und lange Lebensdauer aus. Darüber hinaus haben die Produkte eine gute Bandbreite. Praktisch nehmen sie heute einen führenden Platz in der Installation von Abwassersystemen ein. Zusätzlich zu den gängigsten Größen in Querschnitten von 32, 50 und 110 mm kann der Durchmesser von PVC-Rohren größer sein. Bei der Installation von Abwasserleitungen außerhalb von Gebäuden werden Produkte mit einem Durchmesser im Bereich von 110 bis 500 mm verwendet, und die Wände können bis zu 15 mm dick sein. Natürlich werden Rohre mit solchen Eigenschaften für den Bau von Rohrleitungen für den Hauptgebrauch verlegt.

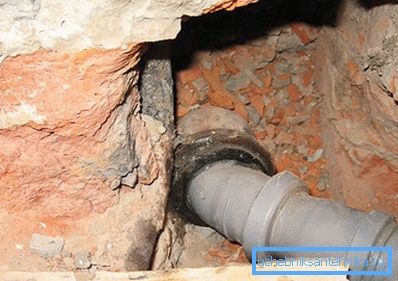

• Die guten alten Gussrohre werden, obwohl sie veraltet sind, noch heute verwendet. Sie werden selten für die Installation in Innenräumen verwendet, aber beim Verlegen externer Netzwerke werden solche Produkte noch gefunden. Moderne Gussrohre werden durch Gießen hergestellt. Sie sind beständig gegen Korrosion und haben eine Beschichtung auf der Innenseite, die den Abfallfluss minimiert. Die Rohre werden mit Manschetten oder O-Ringen verbunden. Gusseisendurchmesser sind Standard. Die durchschnittlichen Durchmesser werden durch die Abmessungen im Bereich von 50–300 mm bestimmt. Beim Verlegen von Stammleitungen erhöhen sich die Durchmesser auf 1200 mm.

Tipp! Um den Durchmesser des Rohrs zu bestimmen, müssen Sie die Oberflächenmarkierung betrachten. Der gewünschte Wert wird am Ende des Textes in Zahlen geschrieben.

Rohrdurchmesser für Armaturen

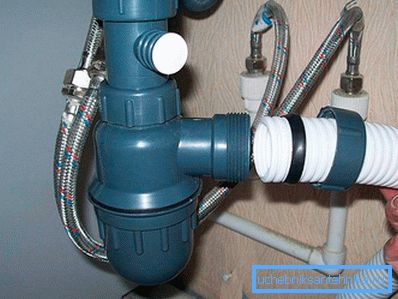

• Zusammen mit einem Waschbecken oder einer Spüle werden Armaturen angeboten, die an die Rohre O 40, 50 mm angeschlossen werden können. Auf dieser Basis wäre es am vernünftigsten, von diesen Sanitäreinrichtungen 50 mm abzuweichen. Ein solches Rohr lässt normalerweise die erforderliche Wassermenge durch.
• Bei den Sanitärinstallationen benötigt nur die Toilette ein Auslassrohr mit einem Durchmesser von 110 mm. In diesem Fall muss diese Bedingung erfüllt sein. Außerdem sollte das Rohr, das die Toilette von der Toilette ablässt, so kurz wie möglich sein und näher am Steigrohr sein. Um den Auslassteil der Toilettenschüssel mit dem Abzweigrohr zu verbinden, muss auf ein speziell geformtes Teil zurückgegriffen werden (nur in dem Fall, in dem es nicht möglich ist, die Toilettenschüssel damit zu verbinden), was als Wellung bezeichnet wird. Es hat Manschetten, die Lecks und unangenehme Gerüche verhindern.
• Bekanntlich strömt ein erhebliches Flüssigkeitsvolumen aus dem Bad. Gleichzeitig hat das Auslassrohr einen kleinen Durchmesser - 50 mm. Tatsache ist, dass hier die Flussrate eine Rolle spielt. Durch das Loch mit kleinen Durchmessern fließt ein kleines Volumen pro Zeiteinheit. Zusätzlich reduziert der vorhandene Rost zusätzlich die Fließgeschwindigkeit, so dass kein höherer Durchsatz für die Abflussleitung erforderlich ist.
• Wie die Praxis zeigt, können in der Küche neben dem Waschbecken auch zwei Autos aufgestellt werden - Spülmaschine und Wäsche. Wenn sich das O 50-mm-Rohr von der Spüle entfernen sollte, sollte eine Schüssel mit einer Abmessung von 40 mm aus der Spülmaschine und 32 mm von der Spüleinheit entfernt werden. Für sie wird nur ein Abwasserrohr mit einem Durchmesser von 50 mm verwendet, von dem die Auslässe zu den Geräten gehen. In diese Hähne werden Ablaufschläuche eingeführt und ggf. Manschetten verwendet.
• Die Duschkabine unterscheidet sich von der Badewanne dadurch, dass im ersten Fall die Wassermenge am Auslass klein ist. Bei der Dusche werden Abläufe pro Zeiteinheit genauso zugeteilt, wie sie in die Gießkanne gelangen. In diesem Fall hat die Installationsschale ein Loch wie das Bad. Die Armaturen werden an der Duschkabine befestigt, einschließlich des Ablaufschlauchs, der einen Durchmesser von 32 bis 50 mm haben kann. Hieraus ein Fazit: Zum Entfernen von Abläufen reicht ein Produkt mit einer Schnittgröße von 50 mm.

Eine derart große Auswahl an Abwasserrohren sollte für den Eigentümer der Räumlichkeiten keine Probleme bereiten, wenn er das richtige Produkt zum Ableiten von Abwasser aus der Sanitärvorrichtung auswählt.
