Crimp-metallpfeife

Bei der Installation und dem Betrieb von Heizungs- und Wasserversorgungssystemen müssen oft Rohre miteinander verbunden werden. Früher, als nur Metallrohre verwendet wurden, wurde die Frage in den meisten Fällen mit Hilfe einer Schraubverbindung gelöst. Mit der Entwicklung der chemischen Industrie haben sich jedoch Metall-Kunststoffrohre weit verbreitet, und es ist nicht möglich, eine feste und dichte Verbindung mit Gewinden zu organisieren. Der Ausweg aus der Situation ist die Technologie, die als Crimpen von Metall-Kunststoff-Rohren bezeichnet wird, bei der die Elemente durch spezielle Verbindungselemente miteinander verbunden werden. Wie genau dies zu tun ist und welche Nuancen es gibt, wird weiter besprochen.

Die Essenz des Prozesses

Für die Crimpverbindung von Metall-Kunststoff-Rohren werden üblicherweise spezielle Verbindungselemente verwendet, sogenannte Fittings. Sie können einige strukturelle Unterschiede aufweisen, bestehen jedoch hauptsächlich aus dem in das Rohr eingesetzten Hauptteil und dem Kompressionsring (wird auch als Hülse bezeichnet), der an der Außenseite des Rohrs getragen wird und zum direkten Crimpen dient.

Durch die Verwendung eines solchen Verbindungselements wird eine feste und dauerhafte Verbindung erhalten, die keine speziellen Dichtungen erfordert. Es sollte hinzugefügt werden, dass für die Verbindung keine komplexen technischen Geräte erforderlich sind und Sie die gesamte Arbeit mit Ihren eigenen Händen erledigen können, wodurch Geld gespart und der Prozess beschleunigt wird.

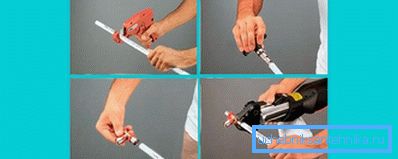

Arbeitsschritte

Alle Arbeitsschritte müssen mit größter Sorgfalt und Sicherheitsvorschriften ausgeführt werden.

• Als erstes müssen die zu verbindenden Rohre gemessen und zugeschnitten werden. Zum Schneiden solcher Rohre werden spezielle Zangen verwendet. Um sie in die Arbeitsposition zu bringen, werden die Arme maximal getrennt. Wenn Sie die Quetschbewegungen mit Griffen ausführen, müssen Sie das Rohr an der richtigen Stelle abschneiden, es ein wenig drehen und dann mit dem Schneiden fortfahren. Wenn Sie das Rohr allmählich drehen, muss es vollständig abgeschnitten werden.
• Als nächstes muss das Rohr kalibriert werden. Tatsache ist, dass es beim Schneiden meistens oval wird und dieser Fehler mit einem speziellen Kalibrator beseitigt wird. Das Gerät wird in das Rohr eingeführt und richtet das Rohrende mit Hilfe von Drehbewegungen auf eine runde Form aus. Dies geschieht durch Entfernen der inneren Fase aus dem Rohr. Diese Maßnahme ist notwendig, damit der Verbindungsnippel so leicht wie möglich in das Rohr eingeführt wird und die Gummidichtungen nicht beschädigt werden.
• Nach dieser Arbeit wird eine Kompressionshülse auf das Rohr gesetzt. Es ähnelt einer breiten Scheibe und wird mit einer Armatur geliefert.

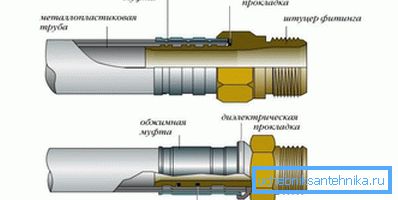

• Dann wird der Hauptteil des Verbindungselements in das Rohr eingeführt - ein Nippel. Es muss sichergestellt sein, dass alle Gummidichtungen vorhanden sind, die für die Konstruktion vorgesehen sind. Vergessen Sie auch nicht das Vorhandensein eines speziellen Dichtungsrings. Übrigens ist es nicht nur als zusätzliches Dichtungsmittel erforderlich, sondern auch, damit das Passmetall und das Metallnetz, das Teil des Rohrs ist, nicht in Kontakt kommen und nicht korrodieren.

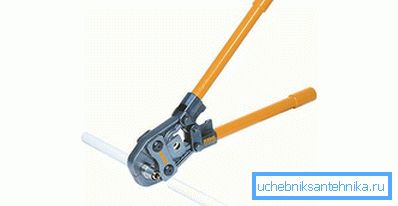

• Wenn das Gelenk fertig ist, können Sie mit dem direkten Crimpen fortfahren. Dafür muss ein spezielles Werkzeug verwendet werden. Dies können elektrische oder mechanische Presszangen sein. Elektrowerkzeuge dieses Typs sind nur in spezialisierten Organisationen zu finden, so dass die Beschreibung seiner Arbeit nicht praktikabel ist, mechanische Presszangen jedoch ein üblicheres Werkzeug sind und für den Gebrauch zu Hause empfohlen werden. Um es in den Arbeitszustand zu bringen, müssen die Griffe um 180 Grad nach außen gedreht werden. Öffnen Sie dann den Crimpkopf, in den Sie spezielle Dichtungsbuchsen einsetzen müssen, die dem Rohrdurchmesser entsprechen. Danach wird das Werkzeug auf die Verbindungsstelle aufgesetzt und durch Drücken der Griffe wird die Kupplung um das Rohr herum gecrimpt und das Verbindungsstück darin eingeführt. Dann wird der Griff zur Seite gezüchtet und die Presszange entfernt.

Durch die beschriebenen Manipulationen wird eine feste, feste und feste Verbindung erhalten. Die Methode ist einfach zu bedienen und universell. Es kann zum Verbinden von Rohren verwendet werden, die verkleidet werden sollen und nicht hervorstehen. Verbindungsarmaturen dieser Art sind in einer Vielzahl von Formen und Konfigurationen erhältlich und können ein ziemlich umfangreiches Aufgabenfeld lösen.

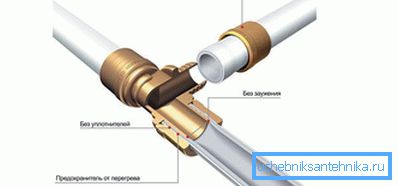

Schiebepressbeschläge

Es ist erwähnenswert, dass das oben beschriebene Verfahren der Crimpverbindung von Metall-Kunststoff-Rohren nicht das einzige ist. Erwähnenswert ist hier der Zusammenhang mit Hilfe sogenannter Gleitpressfittings. Diese Methode wird in Fällen eingesetzt, in denen eine dichtere und zuverlässigere Rohrverbindung erforderlich ist. Dies ist in der Regel notwendig, wenn der geschätzte Druck in den Rohren signifikant ist. Die Essenz des gesamten Prozesses ähnelt der vorherigen Methode, weist jedoch bestimmte Merkmale auf.

• Zunächst wird das Rohr auch zugeschnitten.
• Als nächstes wird die Crimpkupplung aufgesetzt.

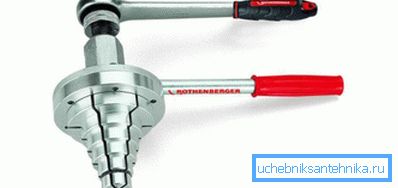

• Dann muss das Rohrende mit einem speziellen Werkzeug namens Expander behandelt werden. Seine Aufgabe ist es, den Endabschnitt der Pfeife zu erweitern, und das Ergebnis wird so etwas wie eine Muffe sein.

• Nach diesen Arbeiten wird ein Fitting in das Rohr eingefügt.
• Danach gleitet die Kupplungsmuffe mit Hilfe einer speziellen Hydraulikpresse in Richtung Gelenk. Dies allein ergibt eine recht enge Verbindung.
• Die letzte Stufe der Arbeit ist die endgültige Befestigung der Verbindung, für die eine spezielle Presspresse verwendet wird, die die stärkste und dichteste Verbindung schafft.

Wie im vorigen Fall gibt es viele Arten von Verbindungsbeschlägen, die für dieses Verfahren geeignet sind. Auf dem Markt finden Sie Elemente verschiedener Modifikationen und Konfigurationen.

Tipp! Für die Arbeit mit einem bestimmten Rohrhersteller empfehlen wir eine bestimmte Art der Verbindung sowie genau definierte Anschlussarmaturen.

Zu den Argumenten für die beschriebenen Verbindungsmethoden zählen technische Einfachheit der Arbeit und feste, feste und dauerhafte Verbindung von Rohren. In Bezug auf die Fairness sollte jedoch gesagt werden, dass es bestimmte Nachteile gibt. Genauer gesagt ist der Nachteil nicht die Verbindungsmethode selbst, sondern die Tatsache, dass die Verwendung eines speziellen Werkzeugs erforderlich ist, das nicht jeder hat. Die Anschaffung von Pressezielen für eine einmalige Verbindung ist nicht ratsam, aber Sie können versuchen, ein Werkzeug zu mieten, und viele Geschäfte machen solche Konzessionen. Der Rest der Methode wird nur von der positiven Seite aus charakterisiert. Für ein umfassendes Verständnis des Prozesses können Sie sich mit den relevanten Videos vertraut machen, die Ihnen helfen, alle Feinheiten zu verstehen.

Video

Dieses Video zeigt den Rohrcrimpvorgang.

Ein weiteres Video, das Ihnen bei Ihrer Arbeit helfen wird.
