Chrysotilzementrohre: eigenschaften und anwendungen

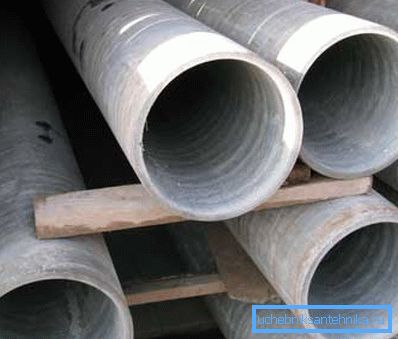

Die Verwendung von Chrysotilzementrohren in jedem Projekt gemäß GOST 31416-2009 ist sowohl technisch als auch wirtschaftlich sehr vorteilhaft - sie sind ziemlich langlebig (Lebensdauer etwa 25-50 Jahre) und außerdem 2-3-fach billiger Stahl, Eisen und Polymere. Derartige positive Eigenschaften werden sowohl durch die technologischen Eigenschaften des Chrysolithzements selbst als auch durch die Konstruktionsmerkmale aller Elemente der verlegten Rohrleitung sichergestellt. Im Folgenden betrachten wir dies genauer. Außerdem werden wir in diesem Artikel das Thema des Videos demonstrieren.

Allgemeine Informationen

Anwendungsgebiet

• Mit dem aktuellen GOST 31416-2009 werden die allgemeinen Anforderungen für Druck- und drucklose Rohre und Kupplungen von Dryzoltsement festgelegt und definiert. Free Flow-Materialien werden für Abwassersysteme, für Kollektoren verschiedener Entwässerungssysteme der Landgewinnung, für Lüftungskanäle (Abluftsysteme), für die Entwässerung in Heizungsnetzen sowie für die Verlegung von Kabeln und Müllentsorgungsleitungen verwendet.
• Chrysotile Zementrohre und -kupplungen, die für Hochdruck (mit dicken Wänden) ausgelegt sind, versorgen Städte, Städte und Industrieunternehmen sowie landwirtschaftliche Anlagen mit Warmwasser mit einer Temperatur von nicht mehr als 115 ° C, wobei der Arbeitsdruck nicht mehr als 1,6 MPa beträgt. Sie werden auch für Entwässerungs- und Abgasleitungssysteme, zugehörige Entwässerungen, Müllschächte usw. verwendet.

Technische Merkmale

• Benötigt keine Abdichtung, da sie absolut nicht korrodiert wird;
• Es ist kein leitfähiges Material.
• Es ist keine starke Wärmeisolierung erforderlich - die Wärmeleitfähigkeit von Chrysolithzement beträgt nur 0,8 kcal / (m * h * Hagel) - die Anweisung gibt an, dass sie 60-mal geringer ist als die von Stahl;
• Beim Transport von kaltem Wasser an den Wänden tritt keine Kondensation auf.
• Der Temperaturverlängerungskoeffizient ist hier 12-mal niedriger als bei Stahl, daher müssen keine teuren Temperaturverlängerungskompensatoren installiert werden. Dieser Faktor gibt ausgezeichnete Empfehlungen für die kanallose Verlegung. Es stellt sich heraus, dass in diesem Fall der Preis aufgrund der Konstruktionsmerkmale der Rohrleitung sowohl auf das Material selbst als auch auf seine Installation fällt.
• Beim Formen von Rohren sind kleine Größenfehler möglich, eine gewisse Verformung (Erhöhung) tritt auch beim Transport von heißem Wasser auf, dies wird jedoch in den Kupplungsverbindungen durch Gummiringe zum Abdichten der Verbindungen ausgeglichen;
• Wasserabweisend Bei Kontakt mit Wasser gewinnt das Material nur an Festigkeit - die Aushärtung erfolgt aufgrund der physikomechanischen Eigenschaften von Chrysolithzement;
• Beim Transport von Wasser im Inneren entwickeln sich keine Mikroorganismen, dh die Rohre wachsen nicht über. Daher tritt kein zusätzlicher hydraulischer Widerstand auf;
• Sie sind beständig gegen aggressive alkalische und schwach saure Umgebungen.
• Die Verwendung von Chrysotilzementrohren an verschiedenen Standorten führt zu einer Verringerung der Bauzeit in der Größenordnung von 35 bis 40%, reduziert den Bedarf an Baumaschinen um 50 bis 55% und reduziert die Arbeitskosten der Arbeitskräfte erheblich.

Hinweis Chrysolite-Zement-Freilaufrohre in der Dokumentation sind mit der Abkürzung BNT und deren Kupplungen - BNM oder Polyethylen MPT - gekennzeichnet. Für Druckrohre lautet die Abkürzung BT oder TT und für Kupplungen - CAM oder TM.

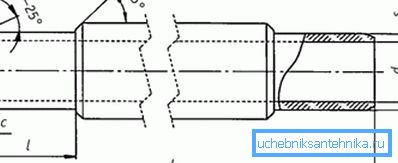

Tabelle der technischen Merkmale von VT (GOST 31416-2009 gemäß OKP 578600)

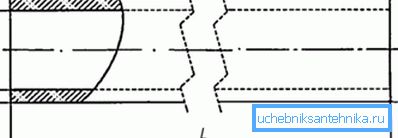

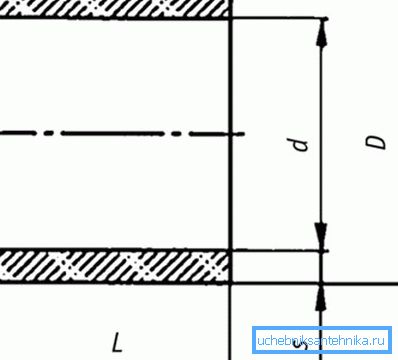

Tabelle der technischen Merkmale von BNT (GOST 31416-2009 gemäß OKP 578600)

Anhäufen

Die Installationsarbeiten mit Ihren eigenen Händen oder bei der Arbeit - ob Heizen, Meliorationskanal, Kabelmanagement, Abwasser usw. - werden fast auf dieselbe Weise durchgeführt. Dies ist das Graben eines Grabens, das Transportieren von Rohren mit Kupplungen zur Baustelle, eine vorläufige Inspektion auf Unversehrtheit, das Einbringen aller Elemente in einen Graben, eine weitere Inspektion, eine Durchlässigkeitsprüfung und / oder Dichtheit (je nach Verwendungszweck) und Hinterfüllen des Grabens.

Die Rohre werden nicht direkt am Boden des Grabens verlegt. Dort wird ein Pad aus gesiebtem Boden oder Sand mit einer Mindesthöhe von 50 bis 60 mm vorgespannt, sodass Sie die Last gleichmäßig über die gesamte Fläche verteilen können.

In jedem Fall wird die Verlegung unter einer Neigung durchgeführt, die wiederum vom Durchmesser der Rohrleitung abhängt (über 200 mm - 3 bis 4 mm pro Meter). Wenn keine natürliche Neigung auf dem Boden vorhanden ist, wird sie beim Graben eines Grabens eingestellt. Ein solches Gefälle ist nicht nur für frei fließendes Abwasser erforderlich, sondern auch für trockene Abfahrten - schließlich wird auf jeden Fall Feuchtigkeit in eine Richtung fließen können.

Hinweis Während des Transports und der Montage sämtlicher Asbestzemente - Chrysotile-Zementdruckrohre müssen reibungslos und ohne starke Stöße und Stöße verschoben werden, unabhängig davon, wie die Verlegung erfolgt - mit einem Kran oder manuell.

Möglichkeiten, BNT anzuschließen

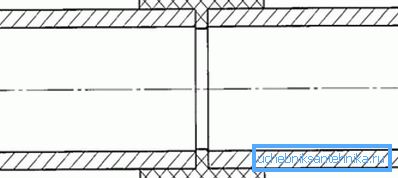

Verwenden Sie bei der Montage von Chrysotile-Zement-Freifluss-Pipeline in trockenem Boden Polyäthylen-MPT-Kupplungen, die über eine innere Trennwand verfügen, um die Enden zu verbinden. Für das MPT-Compound sollte es in heißem Wasser aufbewahrt werden, vorzugsweise bis zu 100 ° C, so dass es leicht ansteigt und plastisch wird (es wird auch mit einer Lötlampe erhitzt).

Die beheizte Kupplung wird so auf das Rohr gesteckt, dass sie mit einer Trennwand am Ende anliegt, und dann wird das Ende des anderen Rohrs dort bis zum Anschlag eingeführt - nachdem der Kunststoff abgekühlt ist, kann die Verbindung als fertig betrachtet werden.

Bei der Montage in allen anderen Böden werden Chrysotil-Zement-Nicht-Druckkupplungen (BNM) verwendet. Ihr Einbau kann ohne Verbundmaterial erfolgen, wenn BNM lediglich eine flache Linie aufrechterhalten soll, unter allen anderen Umständen jedoch unterschiedliche Bitumen, Kitte oder Zementsandmörtel zum Verkleben verwendet werden.

Bitumen gilt als das zuverlässigste für das Bündel - es wird in heißem (geschmolzenem) Zustand in die Löcher gegossen, die in der gleichen Linie hergestellt werden.

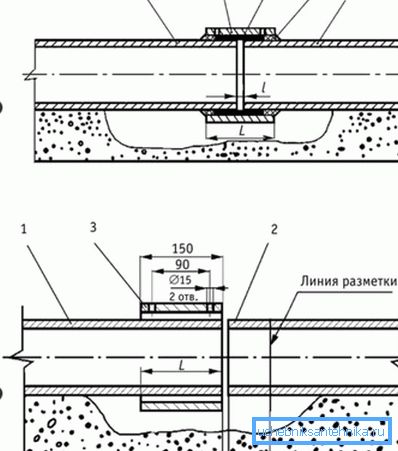

Bevor sie an den Kanten des BNT angedockt werden, markieren sie die Position des BNM - so wird er nach Abschluss der Installationsarbeiten lokalisiert, dann wird die Kupplung an diesen Markierungen angebracht, und um sie zu zentrieren, legen Sie Holzschnitzel um den Umfang. Zwischen den Rohren muss ein Montagespalt zwischen 3 mm und 5 mm verbleiben, in den der Klebstoff später eindringen kann. Dieser dient auch als Dichtungsmittel und Puffer.

Um den Spalt abzudichten, wird zusätzlich zu der Bindemittellösung ein Strang in den Schlitz - Hanf, Lumpen oder Kabel geschoben, wobei der Rand an diesem Ende etwa 1/3 des Abstands von der Manschettenlänge abweicht. Danach wird geschmolzenes Bitumen in ein Bohrloch gegossen, und das tun sie, bis es aus einem anderen Loch strömt. Dies bedeutet, dass der Hohlraum bis zum Anschlag gefüllt ist.

Nach dem Eingießen sollte die Verbindung zum Aushärten des Bitumens stationär bleiben, und die Temperatur sollte natürlich sein, und die Kanten der Verbindung sollten beispielsweise durch Umwickeln eines breiten Harzbandes (50-70 mm) abgedichtet werden.

Wenn ein Zementsandmörtel als Bindemittel verwendet wird, werden die Löcher in der Kupplung nicht gebohrt - er wird einfach über die Mischung gelegt, die um den Umfang gelegt wird. Auch in diesem Fall schließen sich die Kanten mit einer Lösung.

W Montagemethoden

Je nach Arbeitsdruck werden die Druckrohre in zwei Gruppen eingeteilt: a) für Wasserrohre, zu denen die Marken VT6, VT9, VT12, VT15 gehören; b) für Wärmeleitungen: TT3, TT6, TT9, TT12, TT16.

Klassifizierungstabelle

Für den Einbau von Hochdruckleitungen aus Chrysotilzement zum Fügen werden Kupplungen aus ähnlichem Material verwendet, die nach dem Prinzip der Selbstverfestigung aktiviert werden. Also für einen Arbeitsdruck von 6 kgf / cm², 9 kgf / cm², 12 kgf / cm² und 15 kgf / cm² Es werden Kupplungen für zwei oder vier Nuten für Dichtringe verwendet. Aber für ein Heatpipe mit einem Arbeitsdruck von 16 kg / cm² produzieren spezielle, längere Kupplungen, bei denen die beiden Nuten etwas breiter als üblich sind.

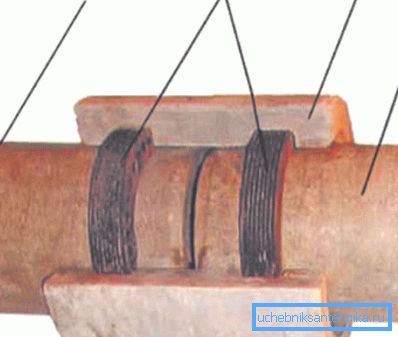

Die fragmentarische Abbildung oben zeigt die Kupplungsverbindung von Hochdruckrohren aus Chrysotilzement. Gummiringe zum Abdichten der Fuge werden vom Hersteller mit einer Kupplung geliefert, unabhängig davon, wer sie herstellt - die Anlage selbst oder ein Fremdunternehmen.

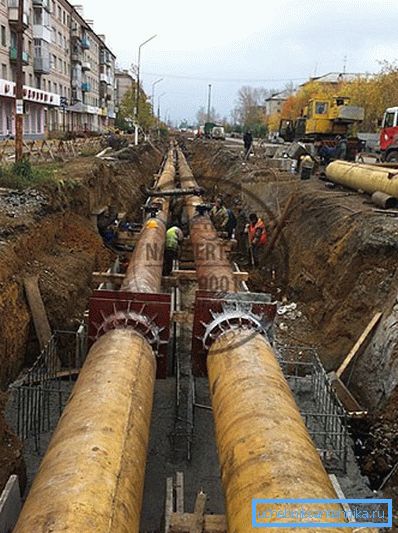

Die Installation von Hochdruck-Rohrleitungen kann auf zwei Arten erfolgen - unter der Erde und über der Erde - mit kanal- und kanalloser Verlegung. Die zweite Option wird auf Kosten einer bestimmten Höhe durchgeführt. Die bekannteste ist eine unterirdische Installation - zum einen ist dies die beste ästhetische Lösung und zum anderen die volle Nutzung aller positiven technischen Eigenschaften des Materials.

Bei der kanallosen Installation gibt es erhebliche Einschränkungen. Sie können beispielsweise keine Straßen, Straßenbahnlinien, Eisenbahnschienen, Wohngebiete usw. verlegen.

Die Außendichtung nimmt viel Platz in Anspruch. In manchen Fällen ist es jedoch aus technischen Gründen einfach unmöglich, sie abzulehnen. Sie sind auf speziellen Stützen montiert, den sogenannten Lodgments, die auf beiden Seiten stehen, und das Stahlband wird zur Befestigung zwischen ihnen befestigt.

Am häufigsten werden solche Verlegungen auf dem Territorium von Industrieunternehmen außerhalb der Stadt und in extremen Fällen entlang der Häuser zwischen dem Bürgersteig und der Straße durchgeführt.

Bei einer Zisterne, einer unterirdischen Anlage, werden Hochdruckrohre aus Chrysotilzement genau so gestapelt, wie sie ohne Druck sind - auf einer Unterlage aus gesiebtem Boden oder Sand. Wenn jedoch die Stahlrohrleitung demontiert und durch Chrysotilzement ersetzt wird, bleiben häufig Tabletts übrig, die wiederverwendet werden können.

Hinweis Manchmal hört man die Frage, was ist der Unterschied zwischen Chrysotilzement und Asbestzementrohren? Interessierte können beruhigt werden - hier gibt es keinen Unterschied, es handelt sich um ein und dasselbe Material.

Fazit

Nachdem Sie diesen Artikel gelesen und den Videoclip angesehen haben, haben Sie sicherlich verstanden, was Chrysotilzementrohre sind und für welche Zwecke sie verwendet werden. Im Haushalt werden sie üblicherweise zum Ausgießen von Säulenfundamenten als Gehäuse sowie für Pfosten, beispielsweise für einen Zaun oder einen Traubenbogen verwendet.
