Bördeln von kupferrohren: überprüfen sie die verfügbaren

Das Aufweiten oder Walzen von Rohren ist die Verformung des Materials, aus dem sie in eine bestimmte Richtung hergestellt werden. Das Rollen ist ratsam, wenn das fertige Guss- oder Stanzprodukt nicht gekauft oder in der richtigen Größe und Form hergestellt werden kann.

Ein weiterer Grund für die Anwendung dieses Verfahrens kann die Notwendigkeit sein, den Innendurchmesser des Rohrs auf die gewünschte Größe einzustellen.

Grundbegriffe

Das Walzen wird häufig in Systemen eingesetzt, in denen Elemente durch Abwasserkupplungen oder Löten verbunden werden. Dies sind Systeme wie Wasser, Heizung, Gas, Kühlung, Klimatisierung oder Maschinenbau. Wenn es sich um ein Verfahren handelt, bei dem Stahlrohre oder Kupfer in industriellem Maßstab gebrannt werden, dann wird für diesen Prozess mit speziellen Wellen mehrmals auf der Oberfläche gerollt, um den gewünschten Durchmesser zu erzeugen.

Ein Sonderfall des Walzens kann der Betrieb einer Rohrbiegemaschine sein, auf die Installateure von Rohrleitungen oder Gasanlagen gestoßen sein müssen. Bei diesem Werkzeug rollt die Rolle das Rohr um die Form eines bestimmten Radius, wodurch die erforderlichen Parameter gebogen werden.

Warum müssen wir rollen?

Das Aufweiten der Röhrchen mit den eigenen Händen ist ein Vorgang, der in den folgenden Fällen erforderlich ist:

• Der Kauf eines Rohrs in der erforderlichen Größe ist nicht möglich, da Produkte mit festgelegten Parametern nicht durch Guss- und Stanzverfahren hergestellt werden.
• Um das System zusammenzubauen, ist eine genaue Anpassung der Elemente an die Größe gemäß bestimmten Parametern des Biegewinkels oder des Innendurchmessers erforderlich.

Das Walzen der Kupferrohre, die an der Schaffung des Wasserversorgungssystems beteiligt sind, gehört zum letzten Fall.

Die Implementierung der Rollmethode

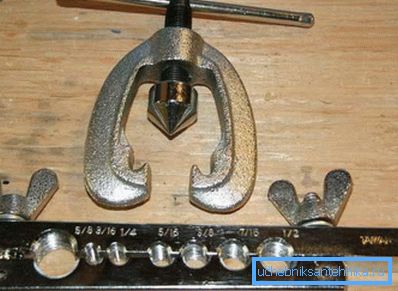

Das Abfackeln von Kupferrohren mit eigenen Händen ist ein Verfahren, das sicherlich die Verwendung eines speziellen Werkzeugs erfordert.

Die Plastizität eines solchen Materials wie Kupfer ermöglicht es einer Person, die körperlich entwickelt und geschickt genug ist, einen solchen Schlauch einfach mit seinen eigenen Händen auf eine konische Form zu ziehen, was jedoch mit folgenden Konsequenzen verbunden ist:

• Ein dünner Schlauch mit der Implementierung dieser Methode lässt sich leicht vertuschen;
• An einem Ort mit maximalem Kraftaufwand kann der Schlauch einfach brechen.

Rat Diese Dehnungsmethode wird als ziemlich grob betrachtet und nur in extremen Fällen angewendet.

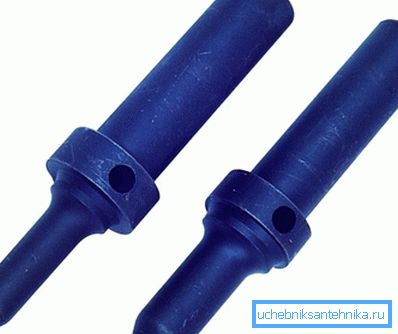

Zwischen einer solchen barbarischen Streckmethode und einem guten Walzen, das von einer Fackel für Kupferrohre verwendet wird, gibt es eine Zwischenoption - eine Vorrichtung mit austauschbaren Düsen oder einen Expander. Mit diesem Gerät können Sie das weiche Kupfermaterial mit einem Hebel in nur einem einfachen Vorgang dehnen.

Beachten Sie! Der Flare-Expander ist ein praktisches Gerät, seine Geschwindigkeit ist ordentlich, aber die Qualität des Ergebnisses lässt zu wünschen übrig.

Das am besten geeignete Werkzeug zum Bördeln ist eine Walze aus einem Karbidmaterial, die wiederholt über den Innendurchmesser des verlegten Rohrs rollt. Mit jeder Vermietung einer bestimmten Rolle wird die Verformung des Rohrs in einer bestimmten Richtung stärker.

Vorteile der Verwendung einer Walze

Ein Kupferrohr mit eigenen Händen mit einer Rolle zu bördeln, ist ein Vorgang, der sich durch folgende Eigenschaften auszeichnet:

1. Risse des bearbeiteten Rohres sind ausgeschlossen.. Jede Walze führt zu einer leichten Verformung des Produkts, und die allmähliche Verformung wird leicht vom Metall übertragen, wodurch Brüche beseitigt werden.
2. Die Wandstärke des Rohres nach dem Abfackeln bleibt gleichmäßig. Die Verdickung in den Rohrwänden wird, wenn sie anfangs heterogen in der Zusammensetzung war, mit Hilfe von Walzen auf eine einheitliche Dicke ausgewalzt;
3. Nach dem Abfackeln ist die Oberfläche vollkommen eben und glatt.. Diese Glätte hängt direkt von der Qualität des verwendeten Werkzeugs ab.

Beachten Sie! Sie haben sicherlich die Möglichkeit, ein Werkzeug von geringerer Qualität zu erwerben, dessen Preis niedriger sein wird. Ein solches Produkt hat eine Kontur, die einfach fest in das Rohr gedrückt wird. Das Ergebnis nach dem Abfackeln ist etwas schlechter, aber durchaus akzeptabel.

Die Verwendung einer Fackel

Das Bördeln des Kupferrohres mit Hilfe einer Fackelhand erfolgt, wenn die Verbindung mit Hilfe von Kupplungen oder durch Löten hergestellt wird. Beim Löten muss ein Ende aufgeweitet werden, in das ein anderes Rohr eingeführt wird.

Somit gibt es eine kleine Lücke, die mit Lot gefüllt werden muss. Diese Art der Verbindung gilt als am zuverlässigsten für die Installation eines Split-Systems und von Kühlaggregaten.

Kupplungsverbindungen sind auch sehr beliebt, da ein solches System relativ leicht zu montieren und zu demontieren ist. Bevor Sie die Aufweitung des Rohrs für die Montage mit Hilfe von Kupplungen beginnen, müssen Sie es zuerst vorbereiten und erst dann mit der Verformung beginnen.

Die Reihenfolge der Arbeit ist wie folgt:

• Gereinigtes Rohrende:
• Eine Hülse wird auf das Rohr gesteckt;

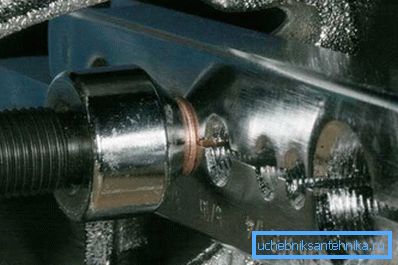

• Die Röhre wird in das Instrument eingeführt. Die Bördelschraube dreht sich, bis die Kante einen Winkel von 45 bildet⁰;
• Das Produkt wird aus dem Werkzeug entfernt.

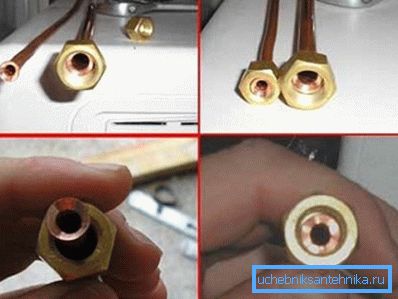

• Die Kupplung wird zur Kante geführt und die Mutter dreht sich darauf.

Rat Viele Handwerker empfehlen, bei der Installation der Kupferrohrleitung Rohre mit einem Abstand von 2 bis 2,5 cm zu schneiden, damit bei einem erfolglosen Abfackeln das Rohrende abgeschnitten und der Walzvorgang dupliziert werden kann.

Wenn die Installation der Pipeline durch Löten ausgeführt wird, sollte der Walzprozess aus den folgenden Schritten bestehen:

1. Die Oberfläche wird mit einer speziellen Bürste gereinigt.
2. Mit Hilfe des Walzens dehnt sich das Rohr aus, sodass es mit einem Abstand von 0,1 mm in das nächste Element des Systems eingeführt werden kann.
3. Es ist notwendig, ein Flussmittel mit einer gleichmäßigen Schicht auf die innere Oberfläche aufzubringen und mit dem nächsten Netzwerkelement zu verbinden.
4. Die Verbindung wird mit einem Brenner erhitzt, und Lot wird zu ihr gebracht. Das Erwärmen setzt sich fort, bis das Lot schmilzt.
5. Das Erhitzen wird fortgesetzt, bis das geschmolzene Lot gleichmäßig über die Verbindung verteilt ist.

Abschließend

Aus der Sicht der Moderne ist die Kupferpipeline aufgrund der Komplexität ihrer Installation und der auf dem modernen Markt vorhandenen Alternativen eine ziemlich seltsame Wahl. Wenn Sie sich dennoch dazu entschieden haben, eine Pipeline aus diesem weichen Material mit eigenen Händen zu erstellen, können Sie die Installation eines solchen Systems mit Hilfe von Abfackeln problemlos bewältigen (siehe auch den Artikel Die VChGG-Pipes - Funktionen und Anwendung).

Ein Video in diesem Artikel ermöglicht es Ihnen, die Anweisungen dieser Installationsart zu lesen.
