Biegen des profilrohrs: ein test der schärfe

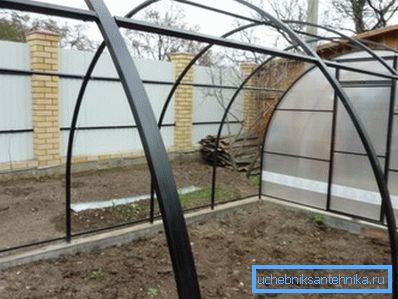

Das Profilrohr hat eine "eckige" Form - quadratisch und rechteckig. Auf den ersten Blick scheint es unmöglich, ihm eine gewölbte Form zu geben. Aber entschlossen, dieses Material für Gewächshausrahmen und -hallen zu verwenden, während architektonische Lösungen im Garten (Bögen, Gitter, Pergolen) geschaffen werden - das Erreichte kann erreicht werden. Das Profilrohr ist im Radius flexibel - dies ist ganz einfach mit eigenen Händen zu tun, jeder kann damit umgehen.

Funktionsprinzip des Rohrbiegers

Das Design dieser Vorrichtung ist recht einfach - 2 Anschläge und Schuh, angetrieben durch einen Hebel. Mit Hilfe dieses einfachen Geräts können Sie eine Rohrleitung mit einem Durchmesser von 5 - 150 mm biegen.

Gleichzeitig reicht bei großen Durchmessern die körperliche Stärke des Bedieners nicht mehr aus, insbesondere bei einer dicken Wand. Damit das Biegen reibungslos und problemlos abläuft, ist die Vorrichtung mit einem hydraulischen Antrieb ausgestattet, was übrigens eine erhebliche Erhöhung der Kosten der Vorrichtung verursacht.

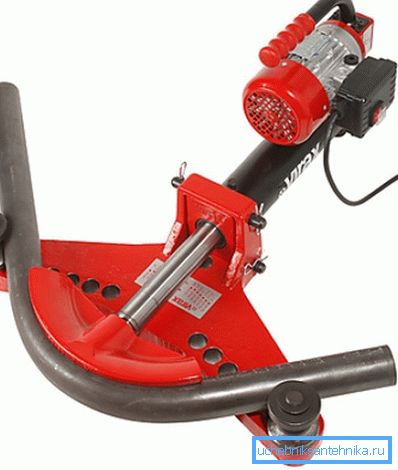

Wenn Sie ein sehr kleines Rohr biegen müssen, können Sie eine Variante von Rohrbiegemaschinen für Rohre mit offenem Rahmen verwenden. Aus Sicherheitsgründen ist dies nicht die beste Option, da das Risiko eines Pipeline-Abflusses groß genug ist.

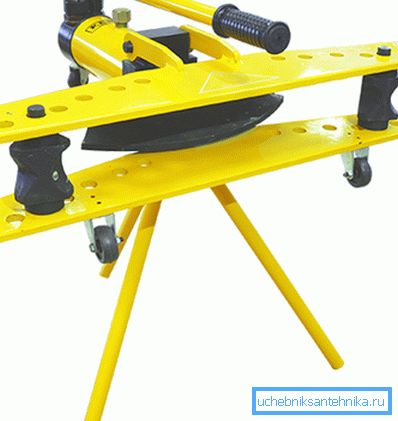

Bei großen Durchmessern werden hier nur Geräte mit geschlossenem Rahmen verwendet. Daher springt die Pfeife unter keinen Umständen von den Anschlägen.

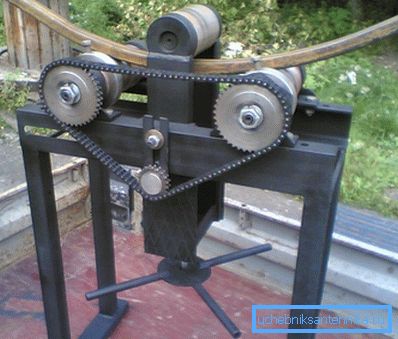

Die Rohrbiegemaschine kann nach einem anderen Prinzip arbeiten. In diesem Fall wird das Profilrohr einfach zwischen den Rollen (Anschlägen) gezogen und somit verformt.

Profile aus verschiedenen Metallen und unterschiedlichen Profilen reagieren auch unterschiedlich auf Biegungen. Zum Beispiel ist es ein Vergnügen, mit NE-Metallrohren zu arbeiten - Kupfer, Messing, Duraluminium, Aluminium, mit einem kleinen Ausschnitt. Sie sind aus Plastik und gut gebogen und verkörpern die Zauberphantasien des Meisters. Hervorragende Temperaturbeständigkeit.

Folk "Rezepte" Profil Biegen

Nur erfundene Wege zum Biegen der Profilrohre im Haushalt sind manchmal der einzige Weg, um unsere Pläne umzusetzen. Trotz der scheinbaren Primitivität der Technologie können die erzielten Ergebnisse Qualität, geometrische Genauigkeit und perfekte Formen hervorheben.

Technik aus eigener Werkstatt

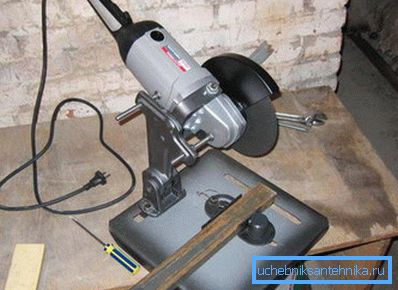

Das Biegen eines Profils mit einer Schleifmaschine und einer Schweißmaschine ist die bekannteste und daher beliebteste Methode.

Es umfasst mehrere sequentielle Operationen.

1. Zunächst wird der Biegeradius sorgfältig berechnet..

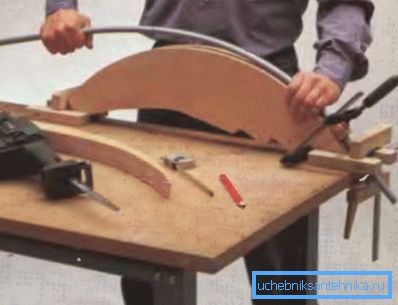

2. Sie können ein Holzmuster machen. Es wird die genaueste Kurve machen.
3. Auf dem Bereich, der die Form verändern soll, werden Queretiketten angebracht.. Für sie werden Schnitte gemacht, die an drei Seiten des Rohrs entlang verlaufen (links - unten - rechts oder der Klarheit halber ein umgekehrter Buchstabe "p").

1. Durch Anbringen und Befestigen des Profils auf der Schablone an der unberührten Seite kann die Flexion beginnen..
2. Bits und Mühlen.

Beachten Sie! Es empfiehlt sich, diese Methode zu verwenden, wenn Sie mit einem großen Profilprofil arbeiten, da der Prozess selbst ausreichend Zeit in Anspruch nimmt.

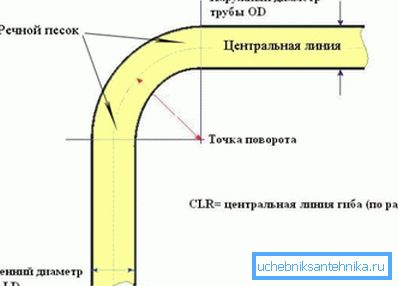

Biegen Sie das Rohr mit Sand

Der Sand kann die Form nicht nur in Form einer Skulptur am Meeresufer halten, sondern auch dazu beitragen, die Form des Profils während des Biegevorgangs beizubehalten und ein Abflachen oder Reißen zu verhindern.

Dieser Vorgang ist zeitlich fast gleichbedeutend mit der Arbeit an einer Rohrbiegemaschine und es werden folgende Materialien benötigt:

• Quarzsand;
• Holzkappen von 10 bis 20 cm Länge;
• Gasbrenner;
• bohren;
• ein Molch, dessen Durchmesser dem inneren Biegeradius des Profils entspricht;
• Gummihammer.

Beachten Sie! Der Sand muss vor der Verwendung zwei Vorstufen durchlaufen: gründliches Sieben, Waschen und Trocknen. Es sollte bis zum Gebrauch in einem sauberen Behälter aufbewahrt werden.

Folk-Anweisungen zum Biegen mit Sand enthalten obligatorische sequentielle Operationen.

1. Ein Loch des Rohrs ist mit einem Holzstopfen fest verstopft.
2. Durch ein anderes Loch wird Sand bis zu einem solchen Niveau gegossen, dass die zweite Kappe eintritt.
3. Das verbleibende Loch ist dicht verschlossen.
4. Mittels eines Schweins wird es gebogen. Wenn Sie einen kleinen Radius erreichen möchten, wird die Kurve durch die Brennerflamme erwärmt. Es ist wichtig, die Oberfläche nicht zu überhitzen und das Auftreten von Zunder zu verhindern, was die Qualität des Rohrs beeinträchtigt.
5. Durch Schlagen mit einem Gummihammer wird die Kurve zur Perfektion gebracht.
6. Aus dem fertigen Produkt herausgeschlagene, verbrannte oder gebohrte Kappe.
7. Schütteln und Klopfen mit Füllstoff.

Profil und Wasserharmonie

Starker Frost wird ein treuer Helfer beim Biegen von Kupferrohren sein. Von den Werkzeugen und Materialien werden nur Wasser und ein Schwein benötigt. Die Technologie ist auch ziemlich einfach.

Durch festes Verstopfen eines Rohrendes mit einem Stopfen wird Wasser hineingegossen und das zweite Loch verstopft. Nachdem das Wasser vollständig gefroren ist, ist das Material einsatzbereit.

Es ist bemerkenswert, dass die angewandten körperlichen Anstrengungen minimal sind - eine Abflachung tritt nicht auf und der Querschnitt wird fast nicht gestört.

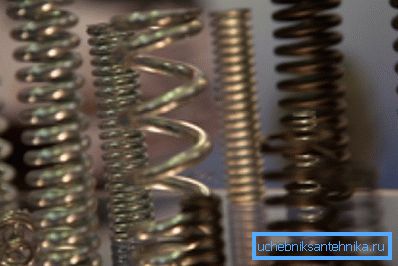

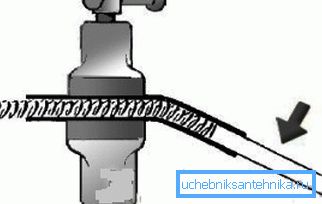

Feder zum Biegen verwenden

Es ist flexibel bei Verwendung einer Feder in einem Profilhohlraum, der auf dem Prinzip der Kraft der inneren Gegenwirkung beruht. Neben dem Profilrohr, dem Brenner oder dem Gasbrenner und einer Schablone mit dem entsprechenden Durchmesser benötigen Sie eine ungewöhnliche viereckige Feder. Es besteht aus Stahldraht mit einem Durchmesser von 2 bis 4 mm, der mit der Größe des Querschnitts etwas weniger gebogen ist als der innere Abschnitt der Rohrleitungen.

Beachten Sie! Die Feder sollte sehr nahe am Profilhohlraum liegen. Der optimale Abstand zwischen dem äußeren Federabschnitt und dem Innenrohr beträgt 1,5 bis 2 mm.

Durch Einsetzen der Feder in das Werkstück beginnt der Lötbrenner die Oberfläche des verformbaren Teils des Produkts zu bearbeiten. Genug erhitztes Teil, Sicherung der Scheibe, Biegung und bringen Sie mit den eigenen Händen in den gewünschten Radius.

Beachten Sie! Ignorieren Sie die Sicherheitsrichtlinien nicht. Der Preis der Unachtsamkeit ist zu hoch. Schutzhandschuhe, Schutzbrillen und Zangen zum Greifen heißer Rohre schützen zuverlässig vor Verbrennungen. Für den Brandschutz sollte sich neben einem Behälter Wasser oder Sand befinden.

Zusammenfassend

Der Anwendungsbereich von Profilrohren ist groß genug. Die hohen Kosten von professionellen Rohrbiegemaschinen, die mit diesem Material arbeiten, machen es oft unmöglich, sie zu verwenden.

Es wird schwierig, die Ideen des Autors zu realisieren. Manchmal kann die Situation nur durch Biegen des Profilrohrs mit eigenen Händen gerettet werden.

Das Video in diesem Artikel zeigt ein Beispiel für das Biegen eines Profilrohrs.
